概述

STM32F103的GPIO口的模式

STM32F103的GPIO口有8种模式。

4个输出：

开漏输出-GPIO_Mode_Out_OD
推挽输出-GPIO_Mode_Out_PP
复用开漏输出-GPIO_Mode_AF_OD
复用推挽输出-GPIO_Mode_AF_PP。

4种输入：

模拟输入-GPIO_Mode_AIN
浮空输入-GPIO_Mode_IN_FLOATING
下拉输入-GPIO_Mode_IPD
上拉输入-GPIO_Mode_IPU

举例

如果我们只需要单纯的将某个引脚置成高电平，或者是低电平，比如是控制LED灯的亮与灭。就可以使用：推挽输出-GPIO_Mode_Out_PP。
如果我们是需要配置串口的TX脚，则可以选择：复用推挽输出-GPIO_Mode_AF_PP。
其他的2种输出暂时还没有用到，等用到了再修改。
如果我们是需要检测输入源的，比如按键，信号，则可以选择：下拉输入-GPIO_Mode_IPD或者上拉输入-GPIO_Mode_IPU。
如果我们是需要配置串口的RX脚，则可以选择：浮空输入-GPIO_Mode_IN_FLOATING。
看到博主帖子详细介绍各个模式，简单易懂，虽然没有介绍什么原理，但是能让你选择想要用到的引脚模式，值得推荐
简单易懂的介绍

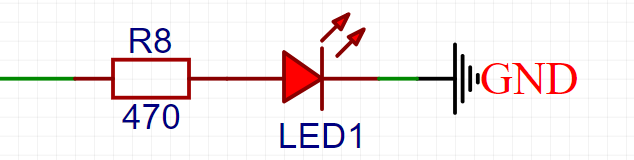

1.LED灯的相关配置

在这里插入图片描述

LED.c

#include "LED.h"
void LED_Config(void)
{
	GPIO_InitTypeDef	GPIO_InitStc;		//设置GPIO结构体，后面的名称可以直接定义
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); 	//使能APB2外设时钟
	GPIO_InitStc.GPIO_Pin = GPIO_Pin_1;						//配置需要用到的GPIO口引脚编号：1
	GPIO_InitStc.GPIO_Mode = GPIO_Mode_Out_PP;				//配置需要用到的GPIO口模式：推挽输出
	GPIO_InitStc.GPIO_Speed = GPIO_Speed_50MHz;				//配置需要用到的GPIO口速率：50MHz
	GPIO_Init(GPIOA, &GPIO_InitStruct);						//根据上面的配置初始化GPIO
}

外设时钟可以通过芯片的数据手册的 ——Figure 1. STM32F103xx performance line block diagram 中查看

LED.h

#ifndef _LED_H_
#define _LED_H_

#include "stm32f10x.h"		//引用该头文件，因为我们代码的一些东西需要在这个头文件中引用

void LED_Config(void);
#endif

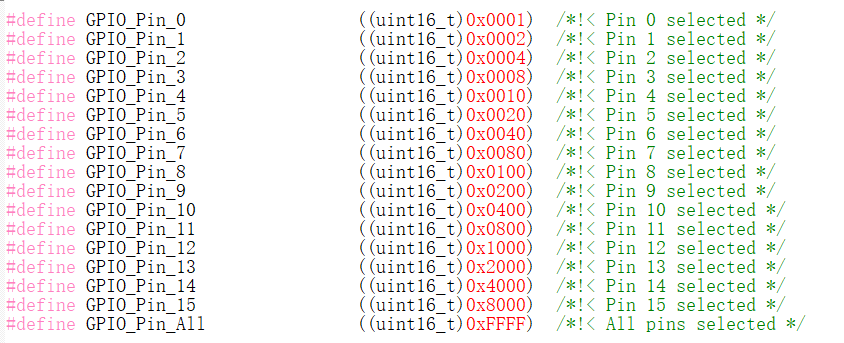

再关于一些库函数的介绍：
在这里插入图片描述

//void GPIO_SetBits(GPIO_TypeDef* GPIOx, u16 GPIO_Pin)，以上面LED的引脚定义为例：
GPIO_SetBits(GPIOA,GPIO_Pin_1);	//将GPIOA的第一个引脚置成高电平，LED灯亮，可以用|来设置多个pin脚
//void GPIO_ResetBits(GPIO_TypeDef* GPIOx, u16 GPIO_Pin)，以上面LED的引脚定义为例：
GPIO_ResetBits(GPIOA,GPIO_Pin_1);//将GPIOA的第一个引脚置成低电平，LED灯灭，可以用|来设置多个pin脚
//void GPIO_WriteBit(GPIO_TypeDef* GPIOx, u16 GPIO_Pin, BitAction BitVal)，以上面LED的引脚定义为例：
GPIO_WriteBit(GPIOA, GPIO_Pin_1, Bit_SET)//将GPIOA的第一个引脚置成高电平，LED灯亮，可以用|来设置多个pin脚
GPIO_WriteBit(GPIOA, GPIO_Pin_1, Bit_RESET)//将GPIOA的第一个引脚置成低电平，LED灯灭，可以用|来设置多个pin脚
//void GPIO_Write(GPIO_TypeDef* GPIOx, u16 PortVal)
//GPIO_Write函数可以控制GPIOx的引脚(多个引脚)，如果要将0，4，8，12引脚置高
//则可以设置：0x0001+0x0010+0x0100+0x1000=0x1111
GPIO_Write(GPIOA,0x0002);//将GPIOA的第一个引脚置成高电平，LED灯亮

2.按键KEY的相关配置

在这里插入图片描述
如果按键没有按下，则S1为高电平。如果按键按下，则S1为低电平。

key.c

#include "key.h"
void KEY_Config(void)
{
	GPIO_InitTypeDef	GPIO_InitStc;		//设置GPIO结构体，后面的名称可以直接定义
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); 	//使能APB2外设时钟
	GPIO_InitStc.GPIO_Pin = GPIO_Pin_1;						//配置需要用到的GPIO口引脚编号：1
	GPIO_InitStc.GPIO_Mode = GPIO_Mode_IPU;				//配置需要用到的GPIO口模式：上拉输入
	//GPIO_InitStc.GPIO_Speed = GPIO_Speed_50MHz;				//配置需要用到的GPIO口速率：50MHz
	//因为不需要输出，所以可以不用配置
	GPIO_Init(GPIOA, &GPIO_InitStruct);
}

key.h

#ifndef _KEY_H_
#define _KEY_H_

#include "stm32f10x.h"		//引用该头文件，因为我们代码的一些东西需要在这个头文件中引用

void KEY_Config(void);
#endif

用到的库函数介绍：

//u8 GPIO_ReadInputDataBit(GPIO_TypeDef* GPIOx, u16 GPIO_Pin)
if(GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_1) == 1)
{
	//判断端口是否有输入，因为我们设置的是上拉输入，所以
	//(GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_1) == 1 便是按键没有按下的状态。如果设置为下拉输入则相反
	//(GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_1) == 0 便是按键按下的状态。如果设置为下拉输入则相反
}
