Quartus 实现D触发器及仿真

1. D触发器

D触发器是一个具有记忆功能的，具有两个稳定状态的信息存储器件，是构成多种时序电路的最基本逻辑单元，也是数字逻辑电路中一种重要的单元电路。
因此，D触发器在数字系统和计算机中有着广泛的应用。触发器具有两个稳定状态，即"0"和"1"，在一定的外界信号作用下，可以从一个稳定状态翻转到另一个稳定状态。
D触发器有集成触发器和门电路组成的触发器。触发方式有电平触发和边沿触发两种，前者在CP(时钟脉冲)=1时即可触发，后者多在CP的前沿（正跳变0→1）触发。
D触发器的次态取决于触发前D端的状态，即次态=D。因此，它具有置0、置1两种功能。
对于边沿D触发器，由于在CP=1期间电路具有维持阻塞作用，所以在CP=1期间，D端的数据状态变化，不会影响触发器的输出状态。
D触发器应用很广，可用做数字信号的寄存，移位寄存，分频和波形发生器等等。

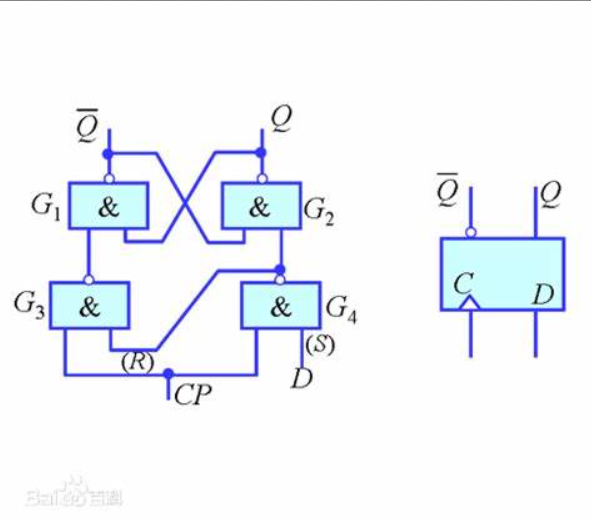

方程

功能表

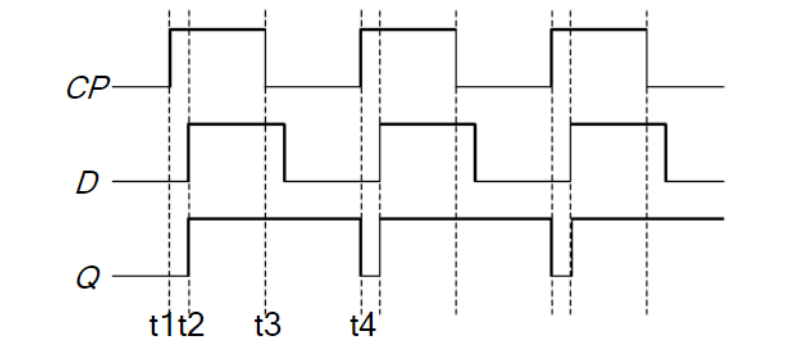

时序图

2. 创建D触发器原理图并仿真

2.1创建工程

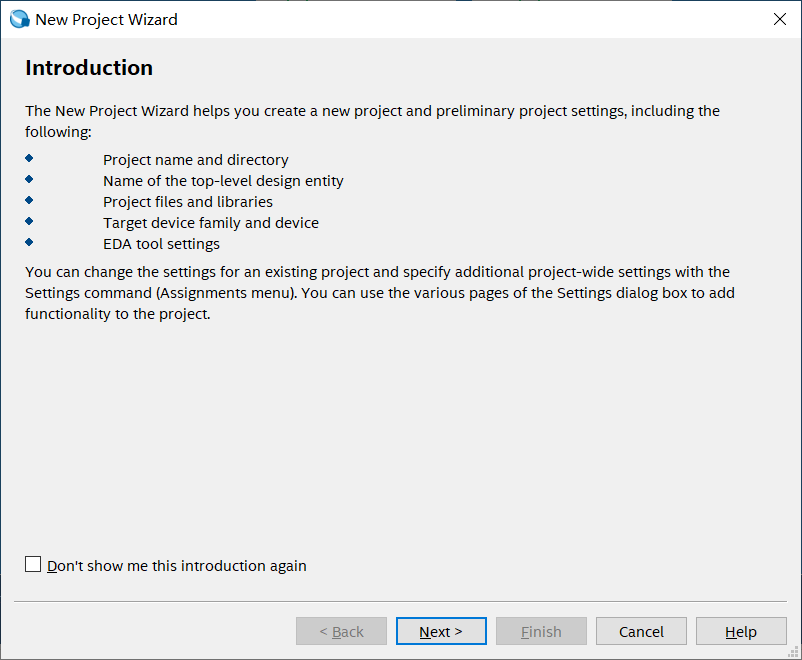

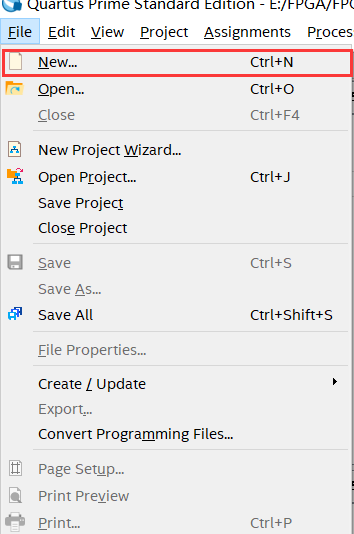

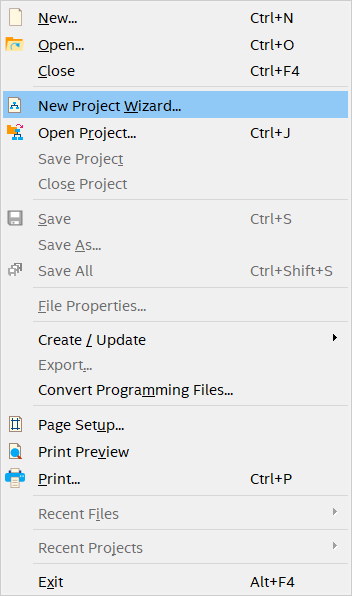

File->New Project Wizard:

设置工程的存储位置和项目名称

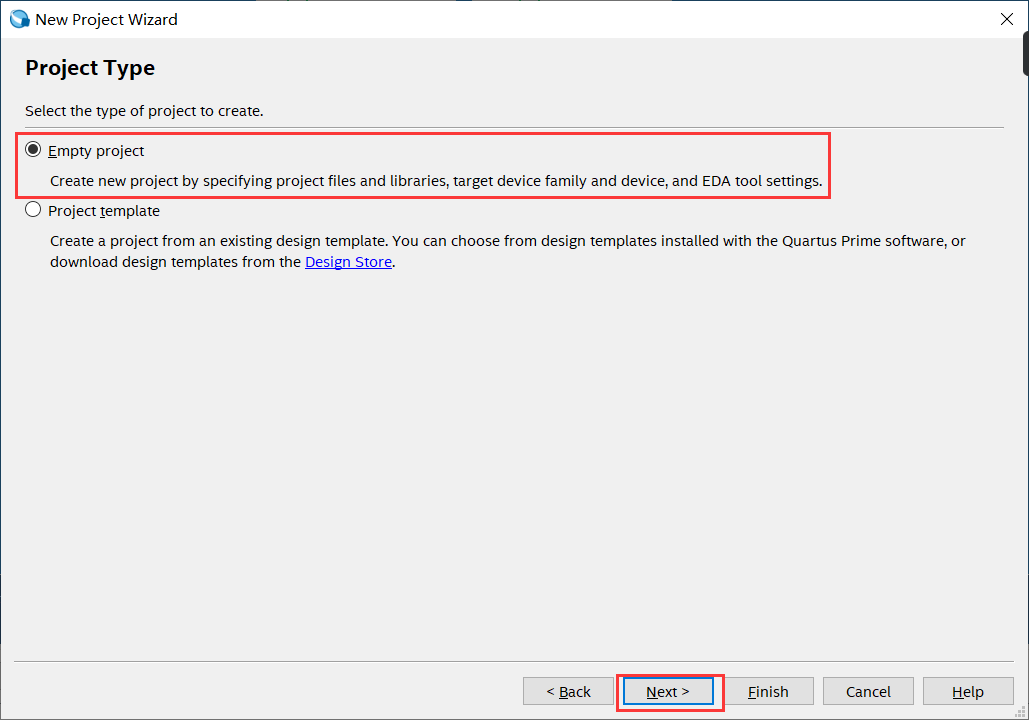

选择空项目

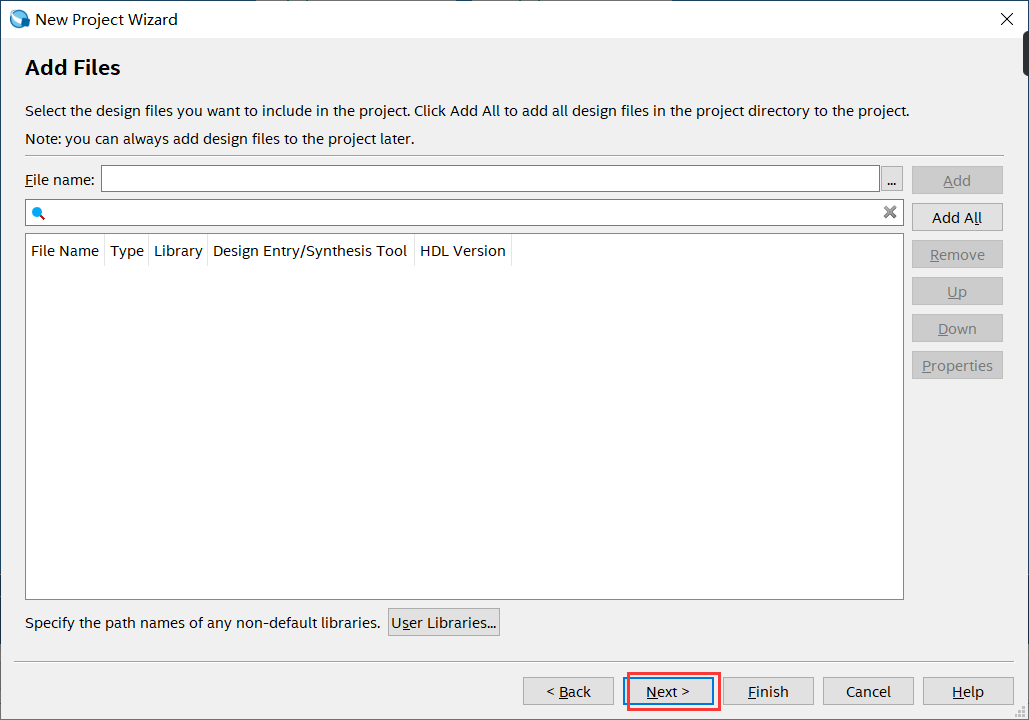

没有要添加的文件，点击next

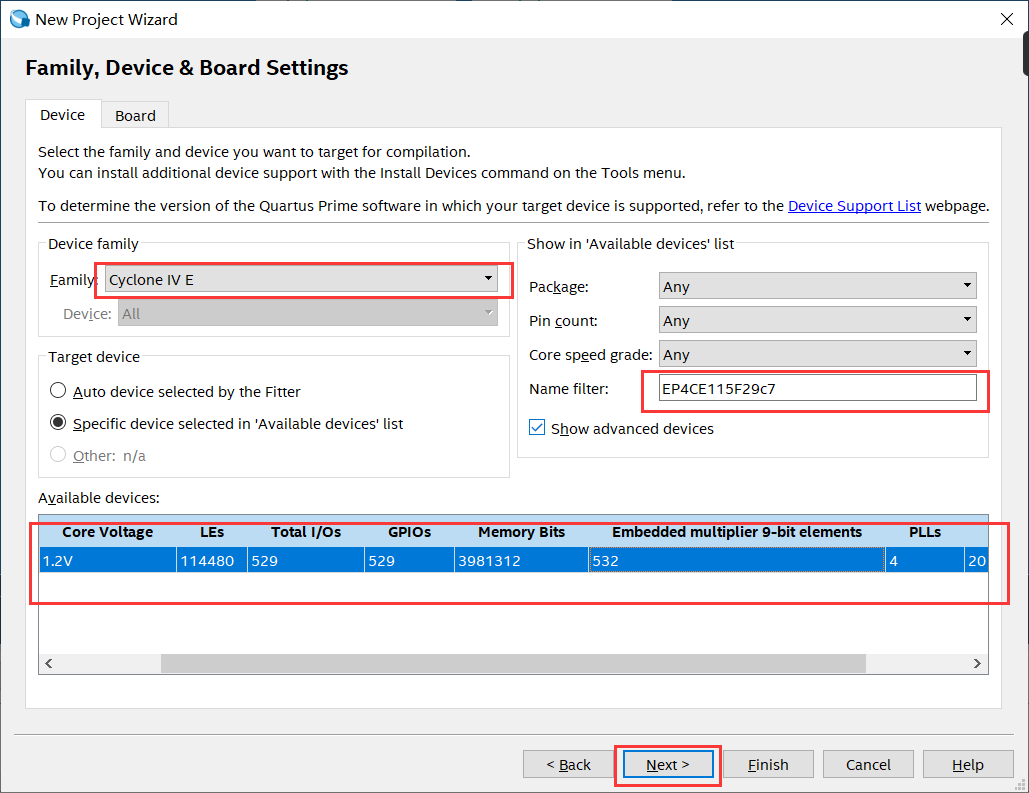

选择目标芯片：cycloneIVE系列的EP4CE115F29C7

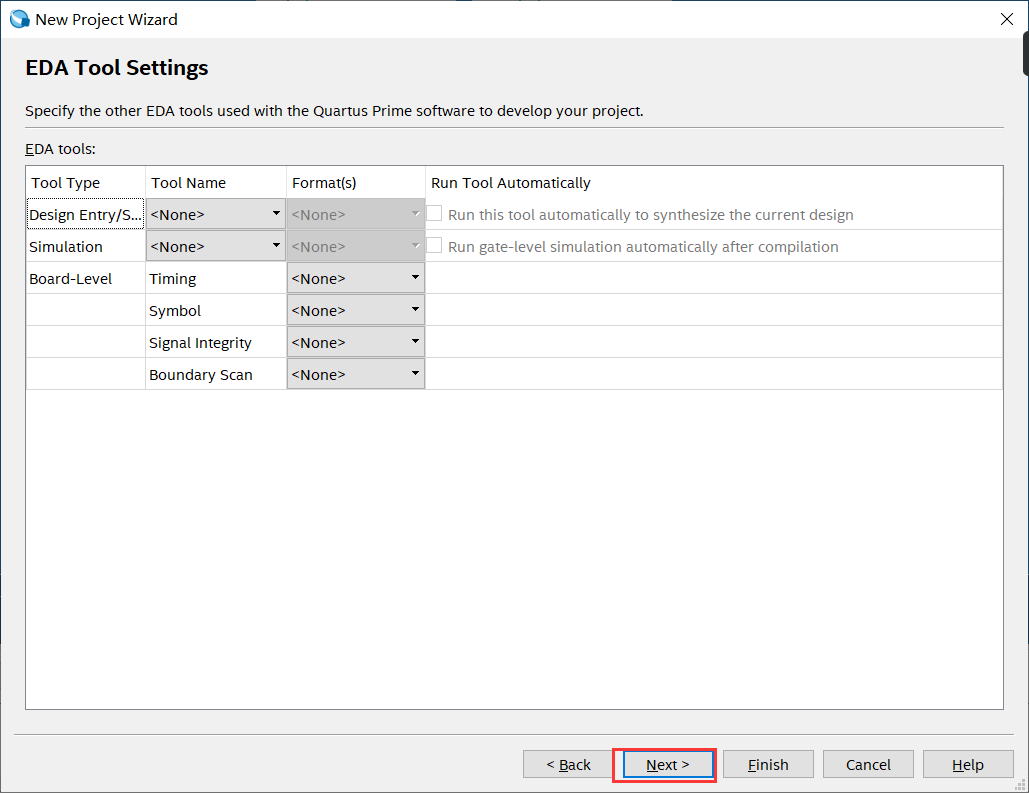

EDA Tool Setting设置，直接点击next

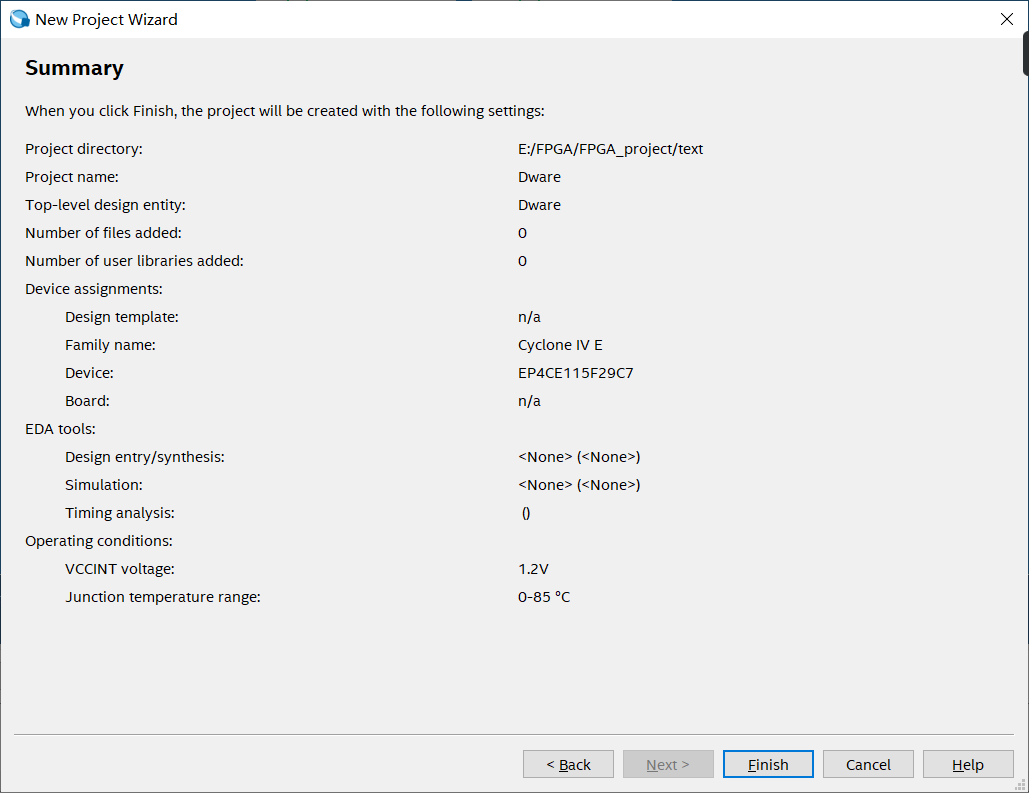

检测项目信息，点击finish

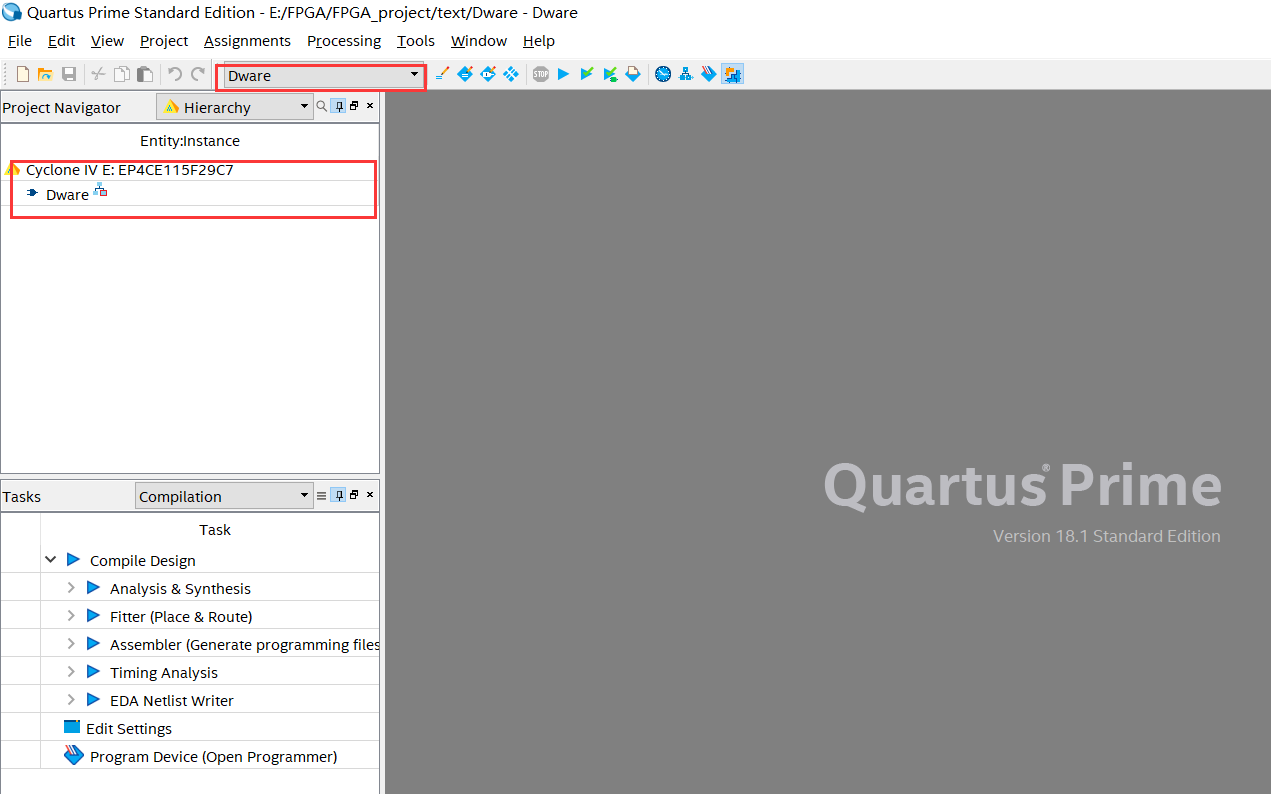

此时界面上会出现顶层文件名和项目名：

2.2新建原理图文件

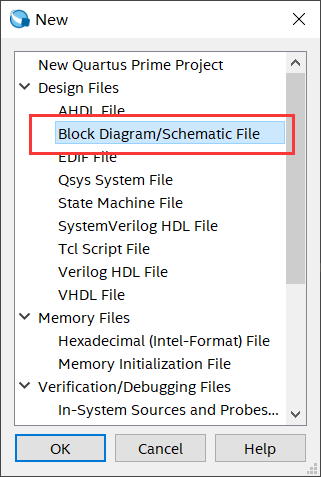

打开QuartusII,选菜单“File”一“New”，在弹出的“New-”对话框中选择“ Design Files” 的原理图文件编辑输入项“Block block diagram/schematic File"按"OK"后将打开原理图编辑窗。

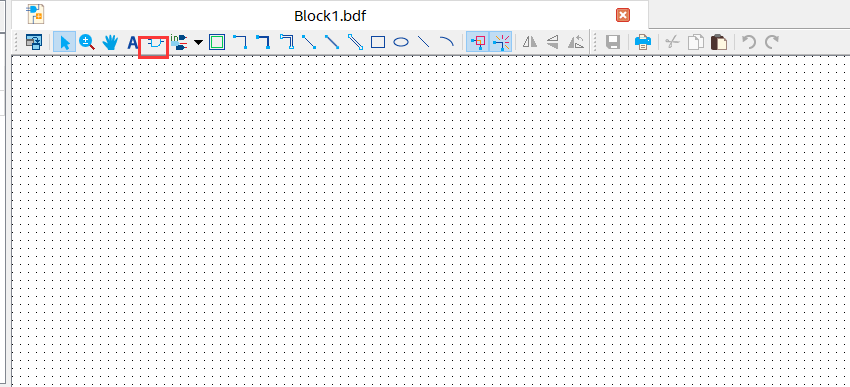

点击按纽“ Symbol Tool”或直接双击原理图空白处，从“ Symbol”窗中选择
需要的符号，或者直接在“name”文本框中键入元件名

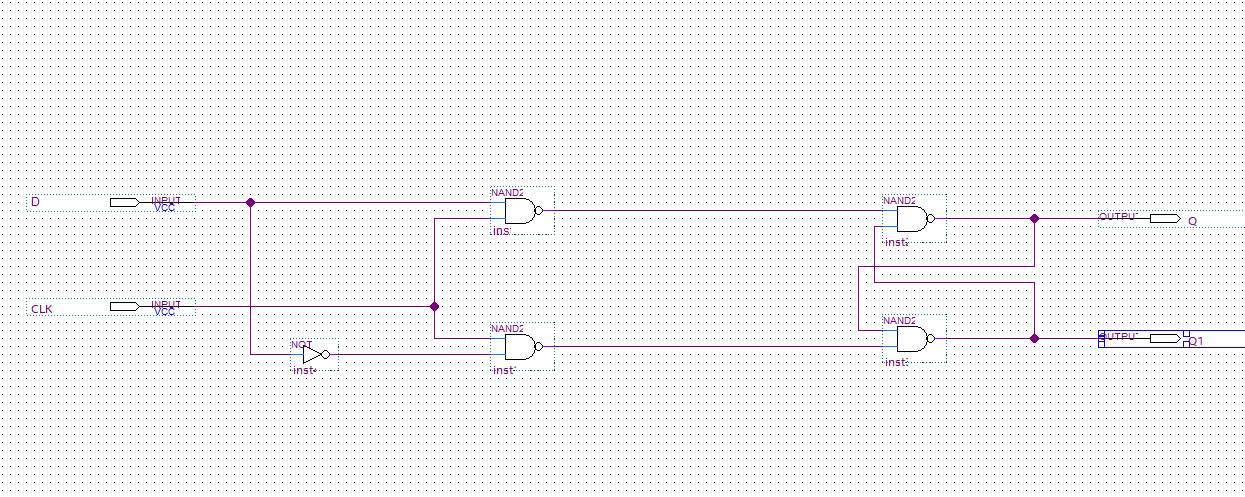

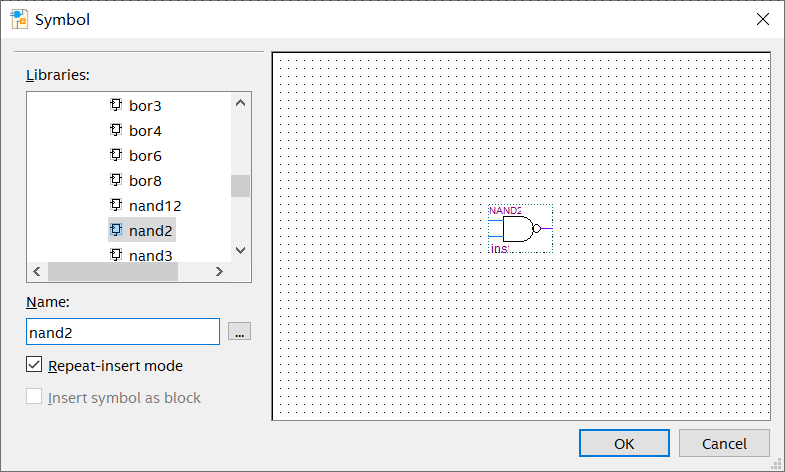

输入nand2，右边会出现对应的两输入的与非门，依次添加4个与门nand2、1个非门not、两个input、两个output

可以按ctrl+鼠标滚轮放大，更好连线

保存

2.3 编译

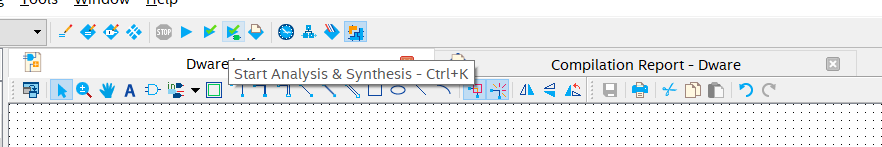

进行编译，若无错误则可进行下一步，若有错进行原理图修改。

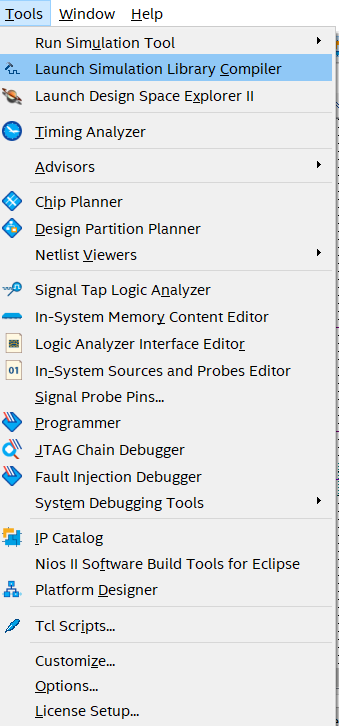

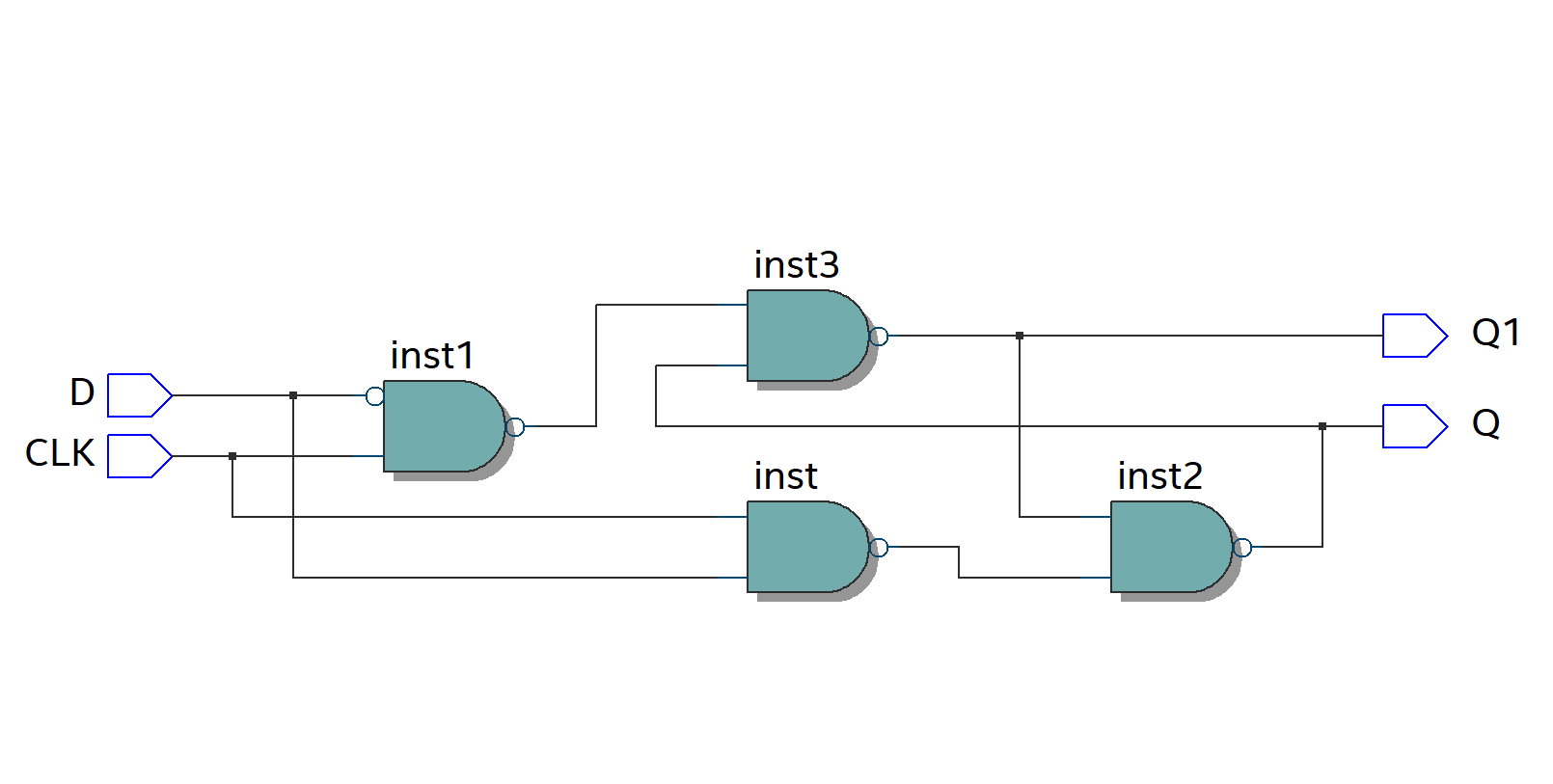

查看硬件电路图：点击【Tools】→【Netlist Viewers】→【RTL Viewer】。

2.4仿真波形图

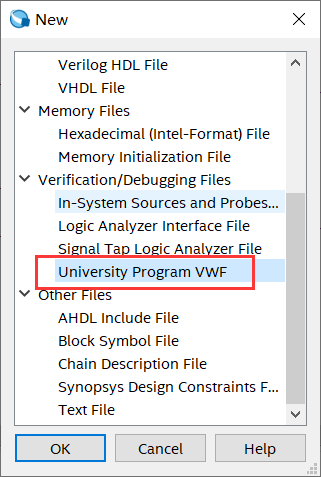

新建波形文件。如上面新建图形文件的方法，从“file”中选择“new”，然后从出现的对话框中选择“university program VWF”。

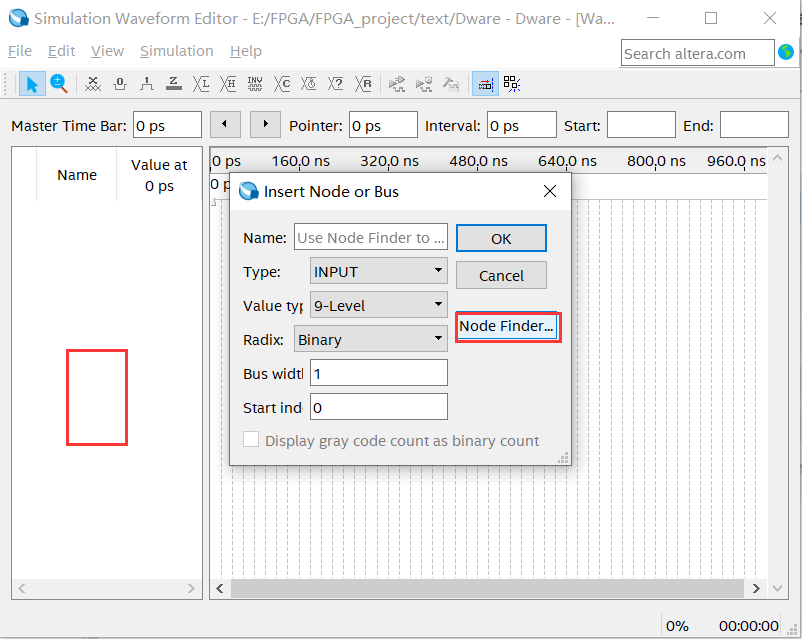

输入波形文件。在波形文件编辑器左端大片空白处双击，出现“insert node or bus”对话框，点击“node finder”按钮。如图。

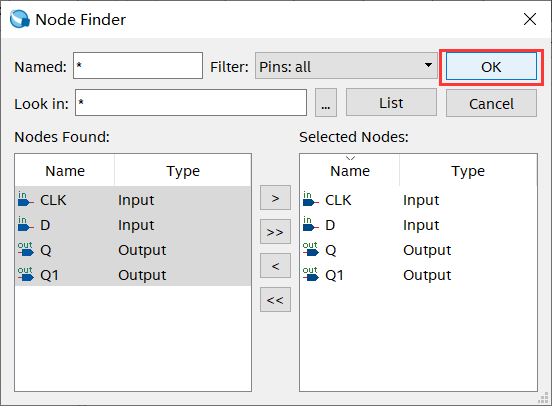

然后在随后出现的“node finder”对话框中点击“list”按钮，则半加器中所有的输入输出引脚全部出现在对话框左边。再在该界面上点击“>>”，则把左边所有的端口都选择到右边，进入波形.

点击两次“OK”后，出现如图的波形文件。

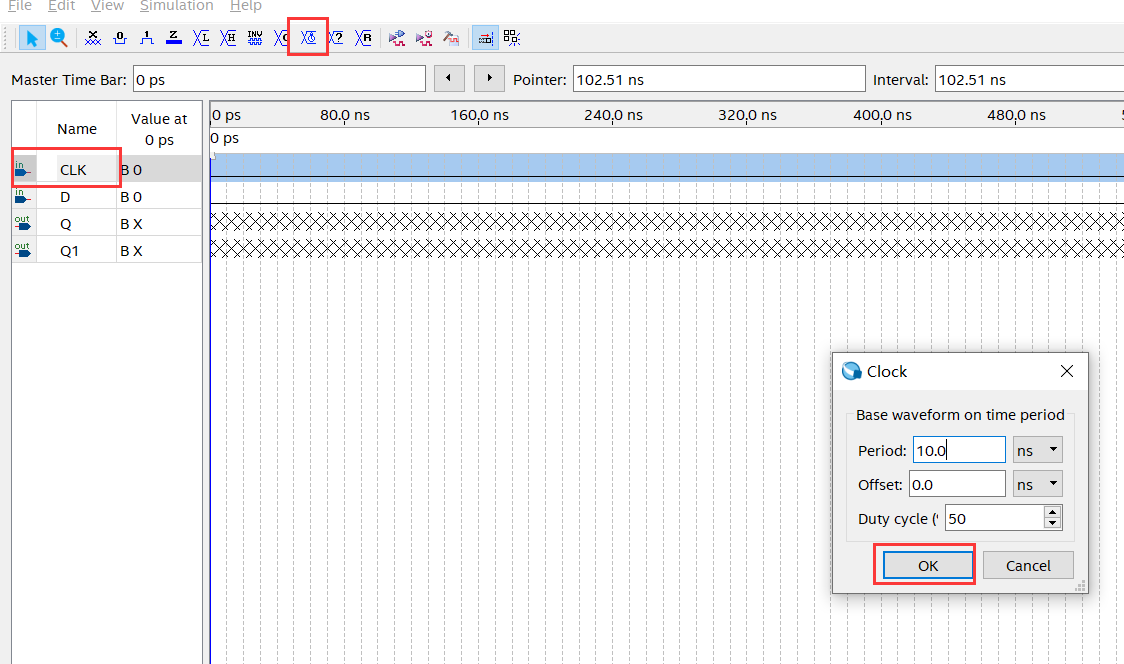

编辑输入CLK，产生时钟信号

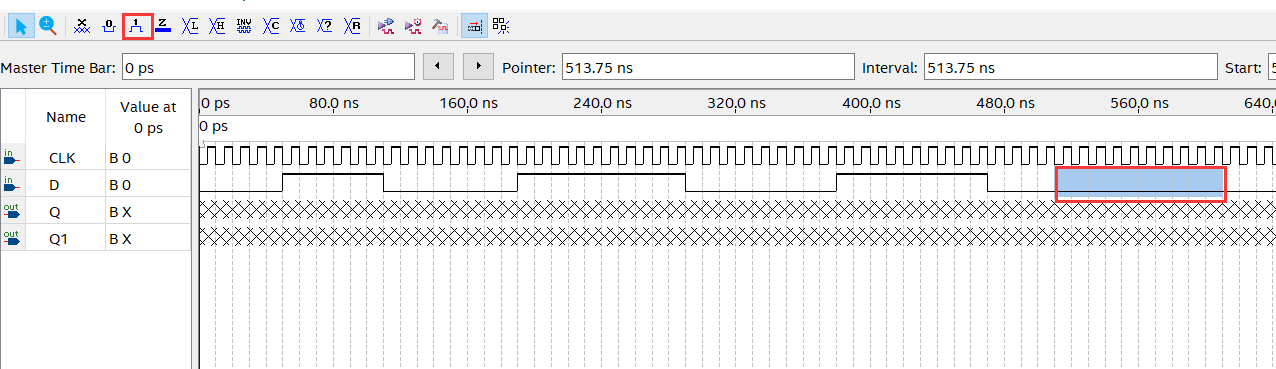

输入D设置低电平和高电平

保存文件：【File】→【Save】。

2.5 功能仿真

进行相关设置：

点击功能仿真编译按钮：

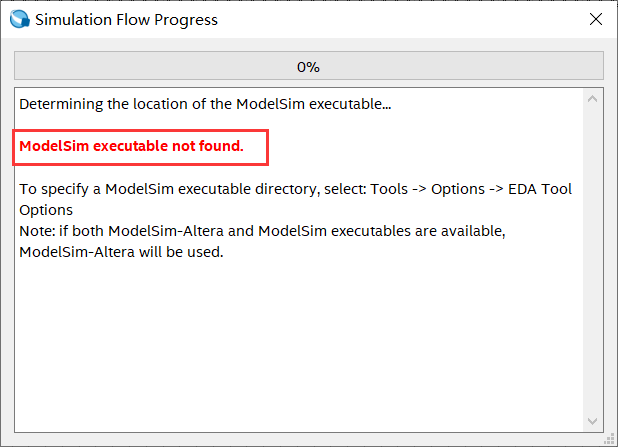

如果出现下面的错误

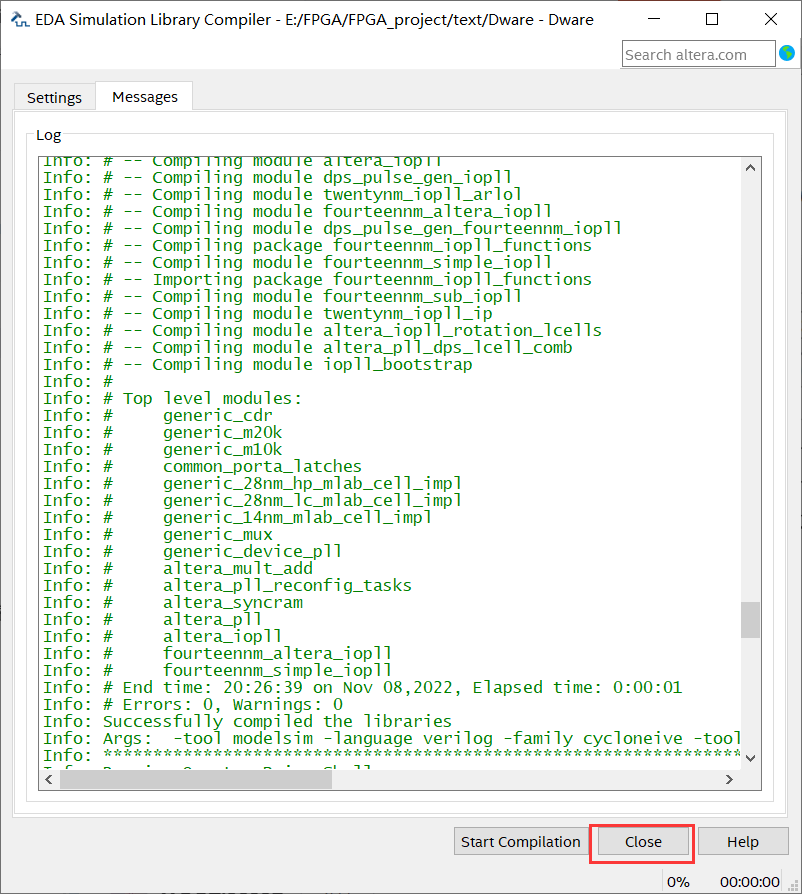

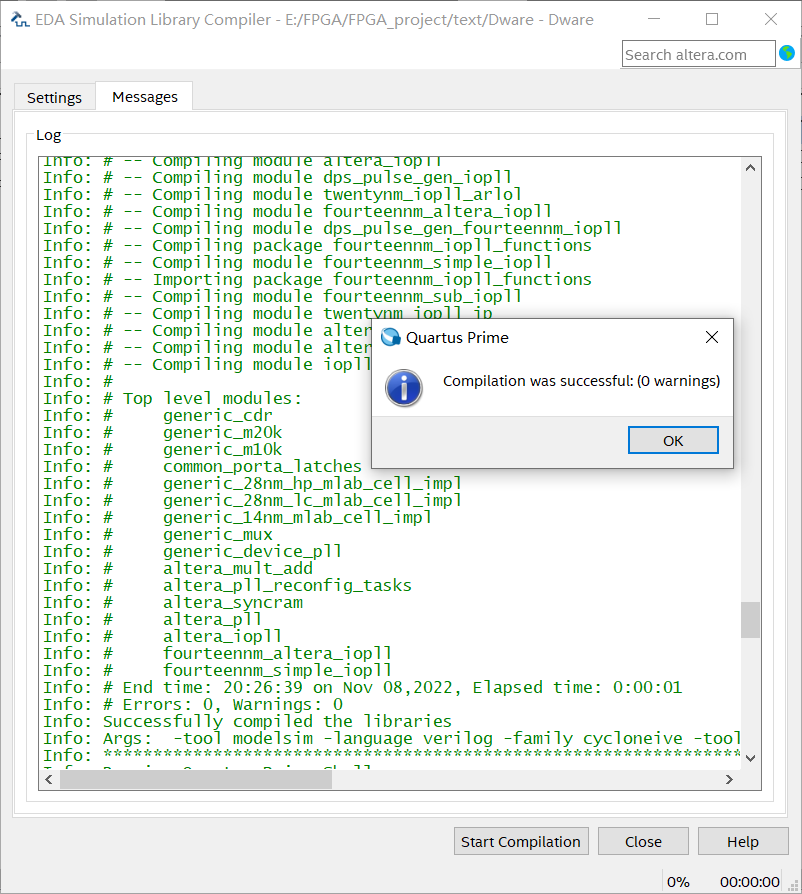

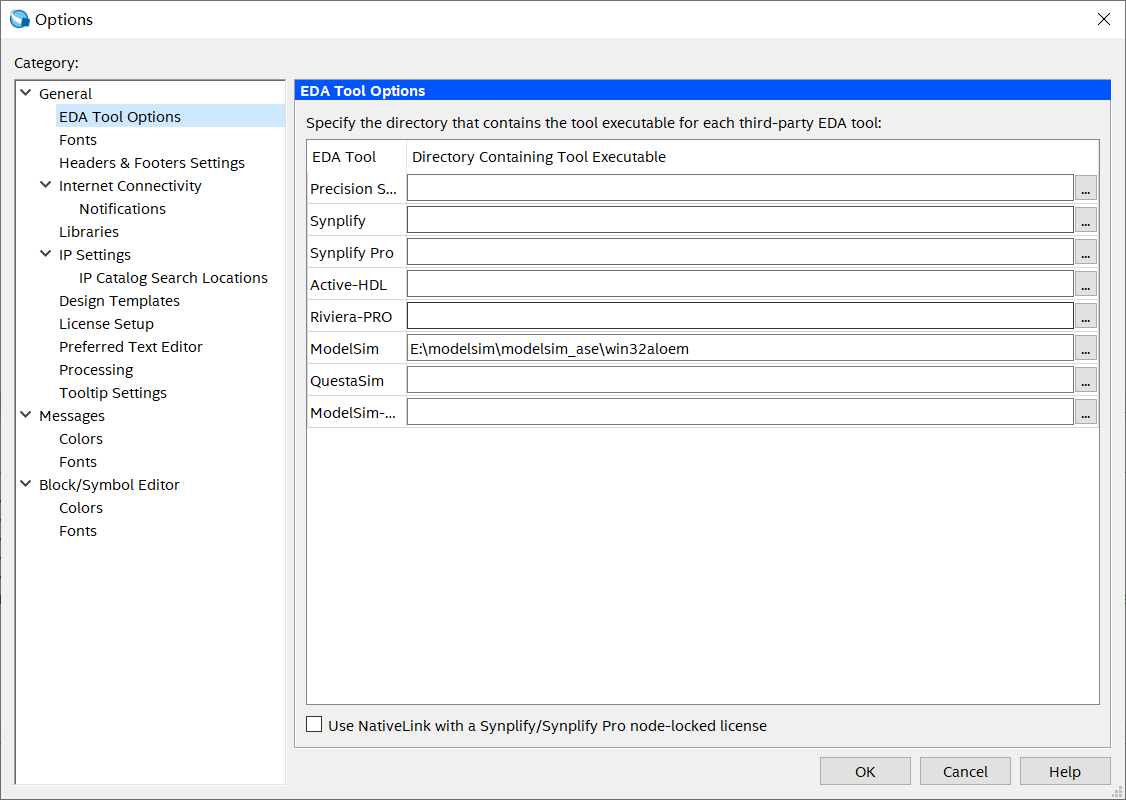

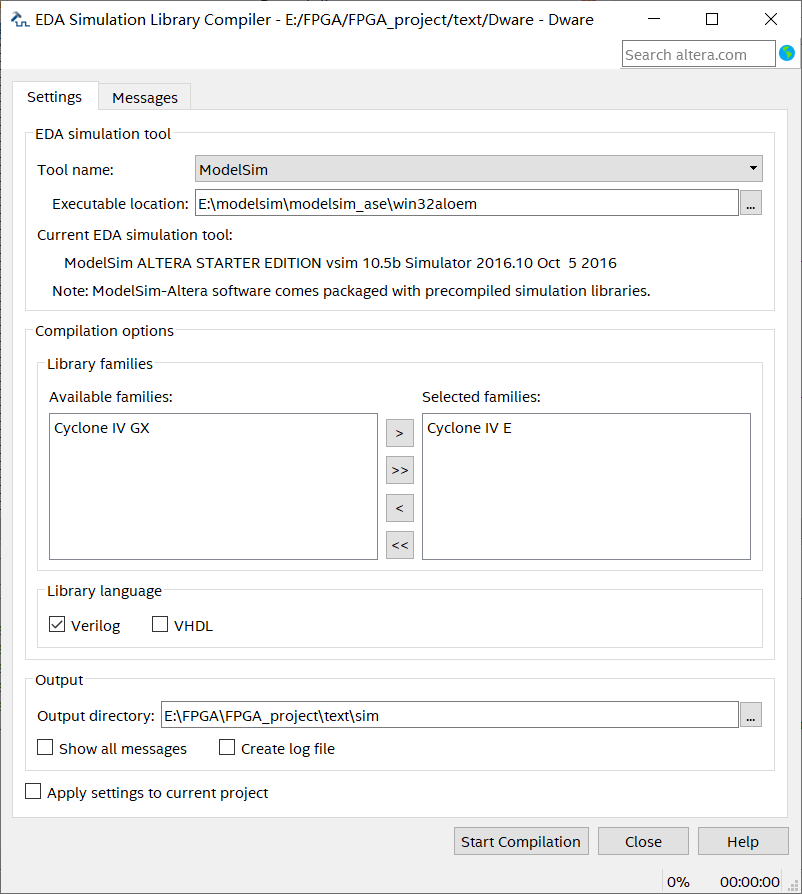

Tools -> Options -> General -> EDA Tool Options

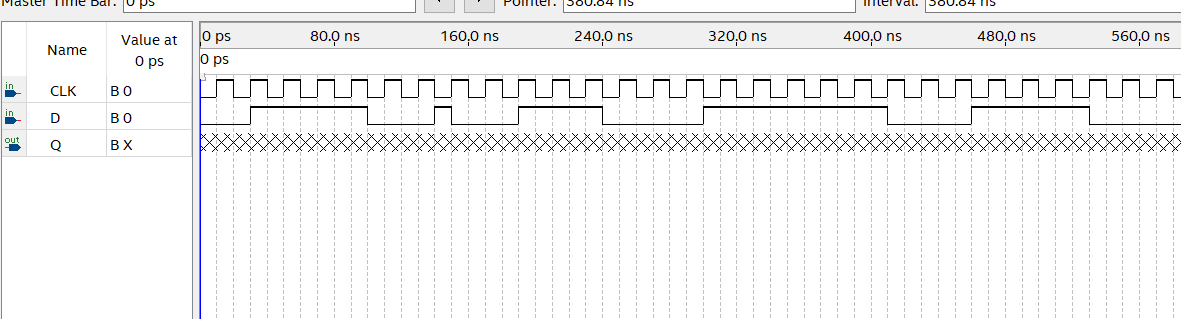

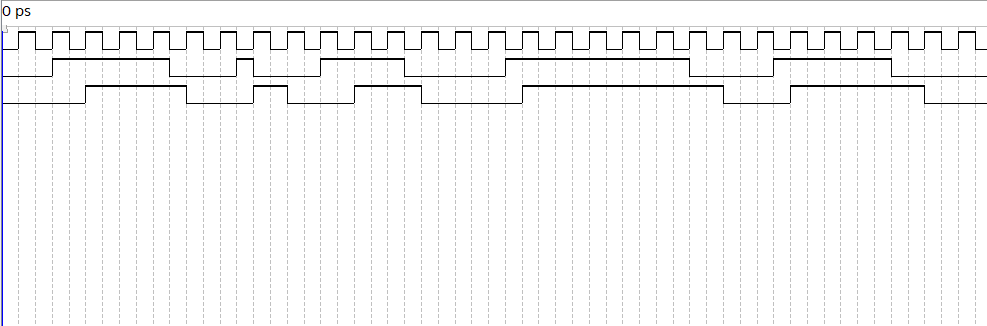

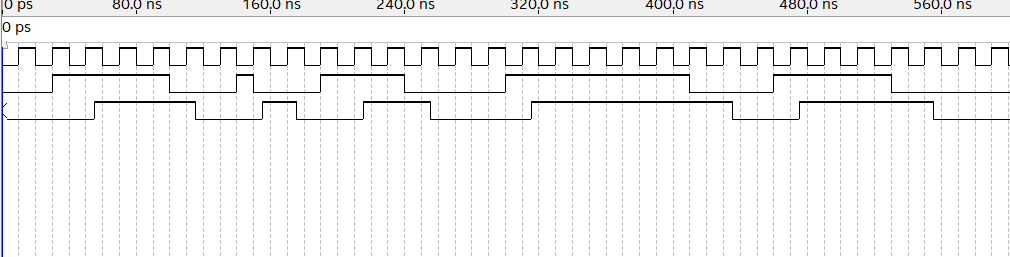

仿真结果如下：

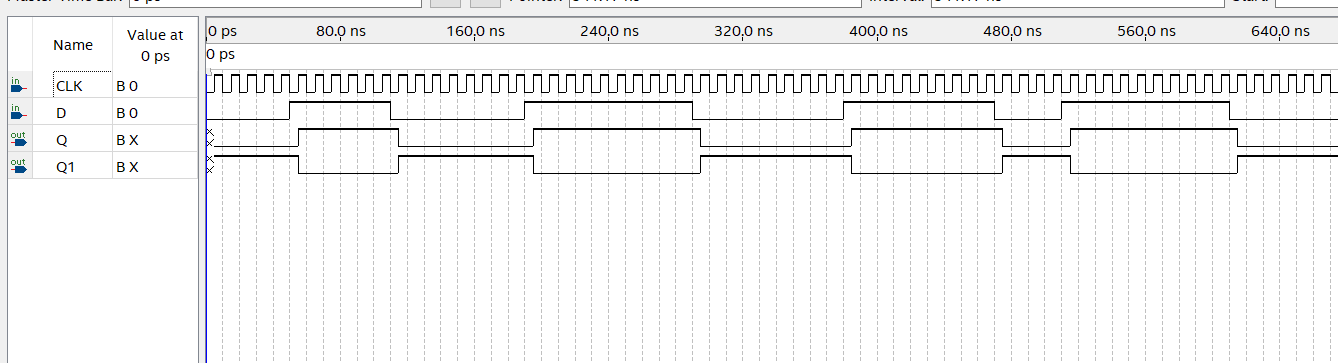

可以看到每次D输入发生变化时，在下一个上升沿Q输出会跟着发生变化。

2.6 时序仿真

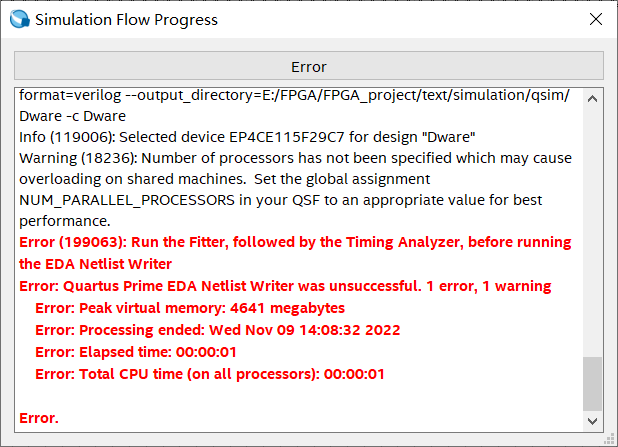

点击时序仿真按钮会报错：

进行相关设置：

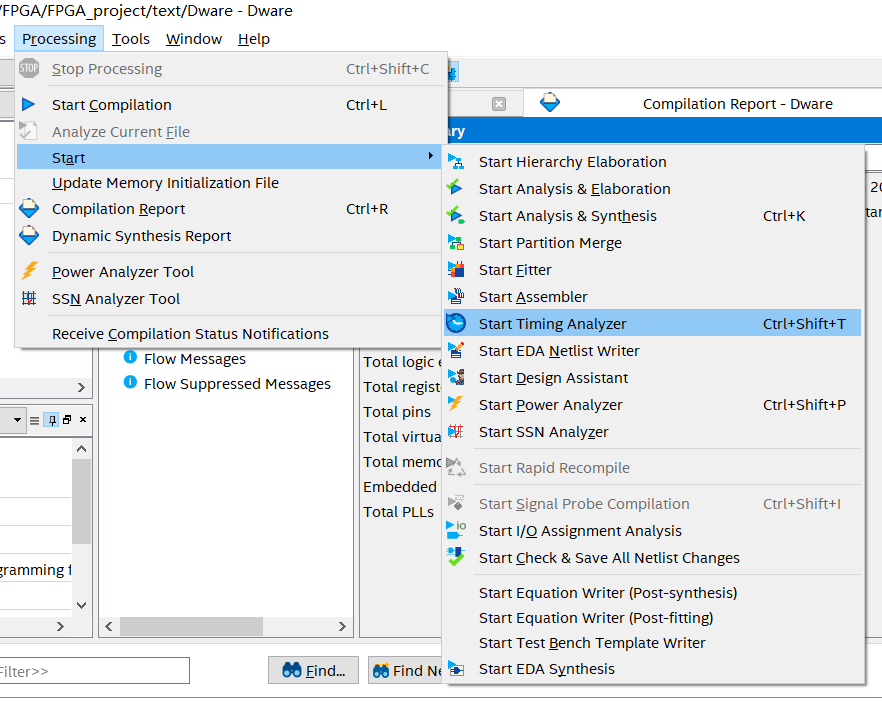

主界面Processing→Start→Start Fitter

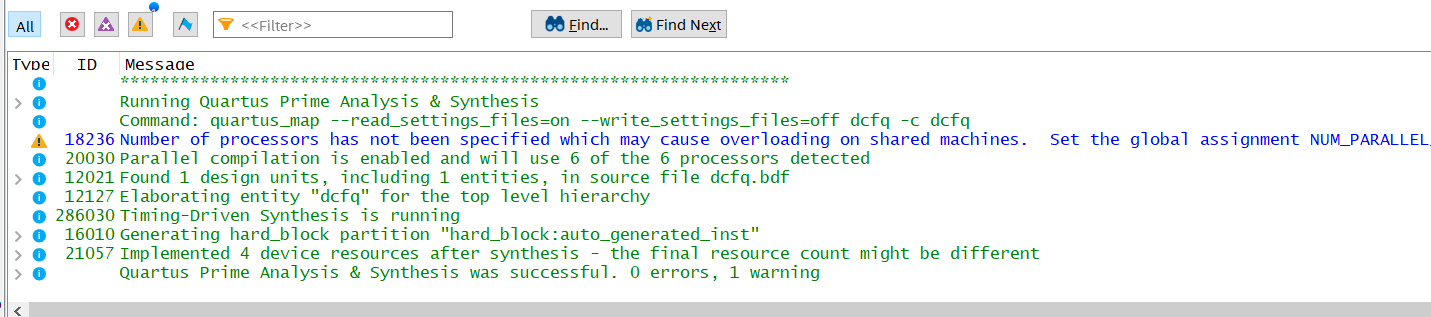

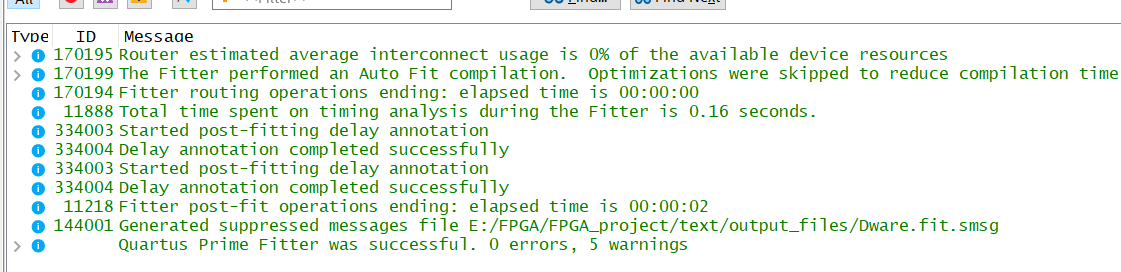

无报错：

点击Start TimeQuest Timing Analyzer

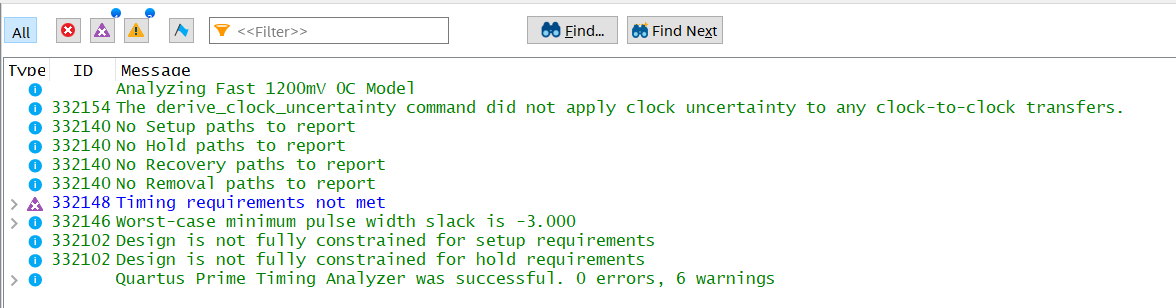

无报错：

返回VMF界面，再次点击时序仿真按钮

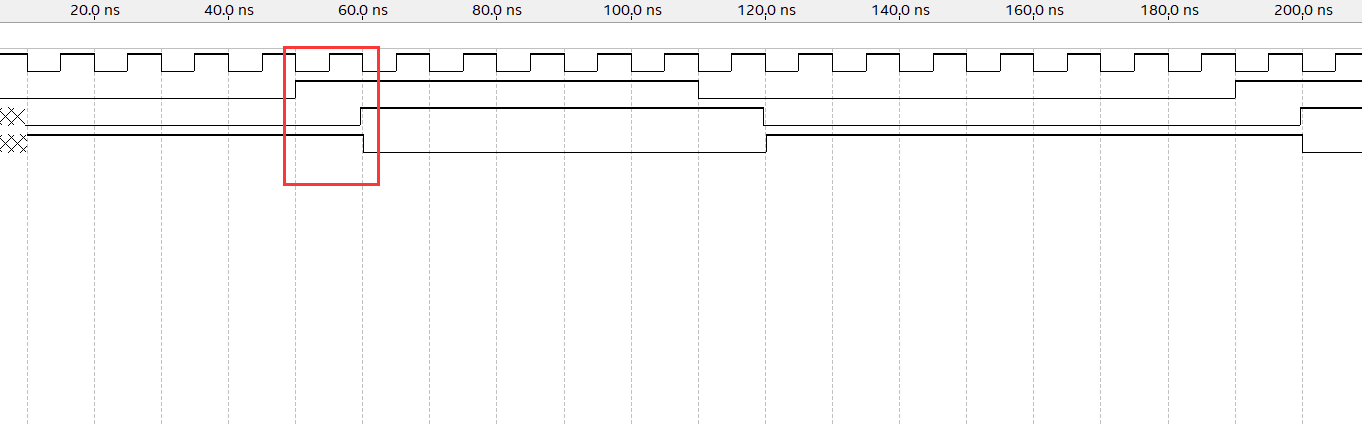

输出变化延迟了一个时钟

3. 调用D触发器并仿真

3.1 创建工程

与上面创建工程一致

注意工程名不能与用到的器件名相同，如dff等。

3.2 新建原理图文件

方法同新建原理图文件一致

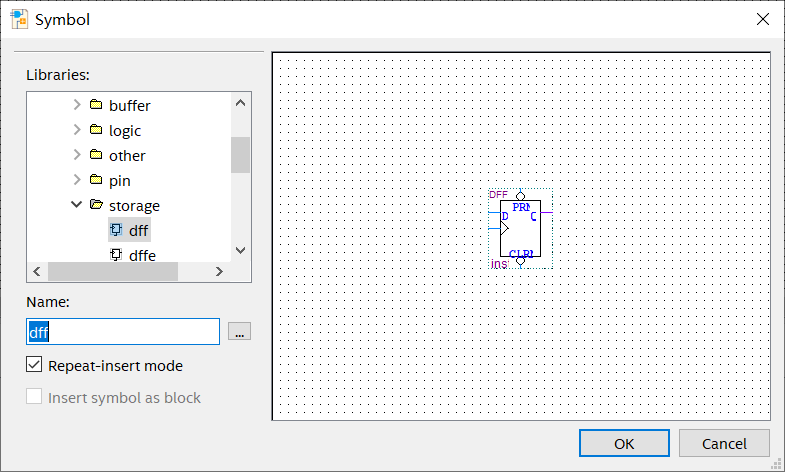

直接调用dff模块

加入输入输出

3.3 编译

保存并编译，然后查看原理图：

3.4 仿真波形图

具体步骤与2.4 仿真波形图相同。

结果如下：

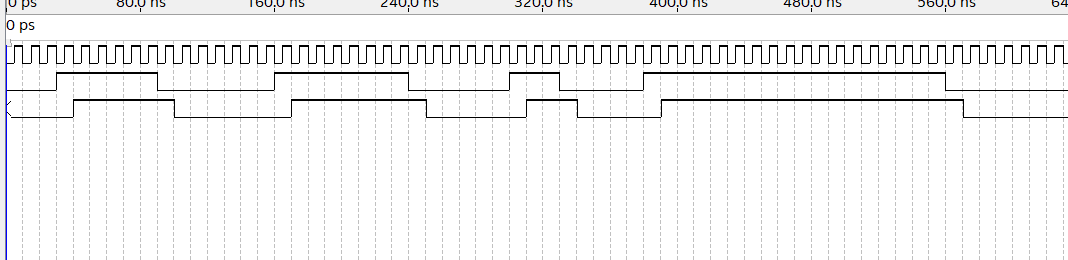

功能仿真：

在下个上升沿输出改变。

时序仿真：

延后一个时钟周期。

4. 用Verilog语言实现D触发器及时序仿真

4.1 创建工程

与上面创建工程一致

4.2 新建Verilog HDL 文件

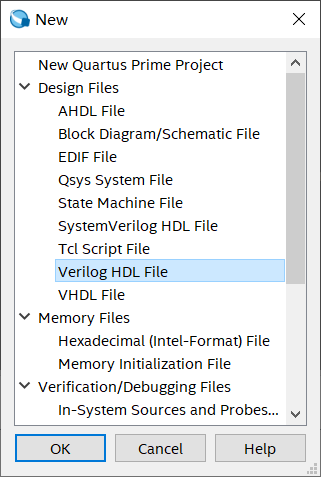

File→New→Verilog HDL File

编写代码：

module Vdcfq (D,CLK,Q);
    input D;
    input CLK;
    output reg Q;
    always @ (posedge CLK)//我们用正的时钟沿做它的敏感信号
    begin
        Q <= D;//上升沿有效的时候，把d捕获到q
    end
endmodule

4.3 编译

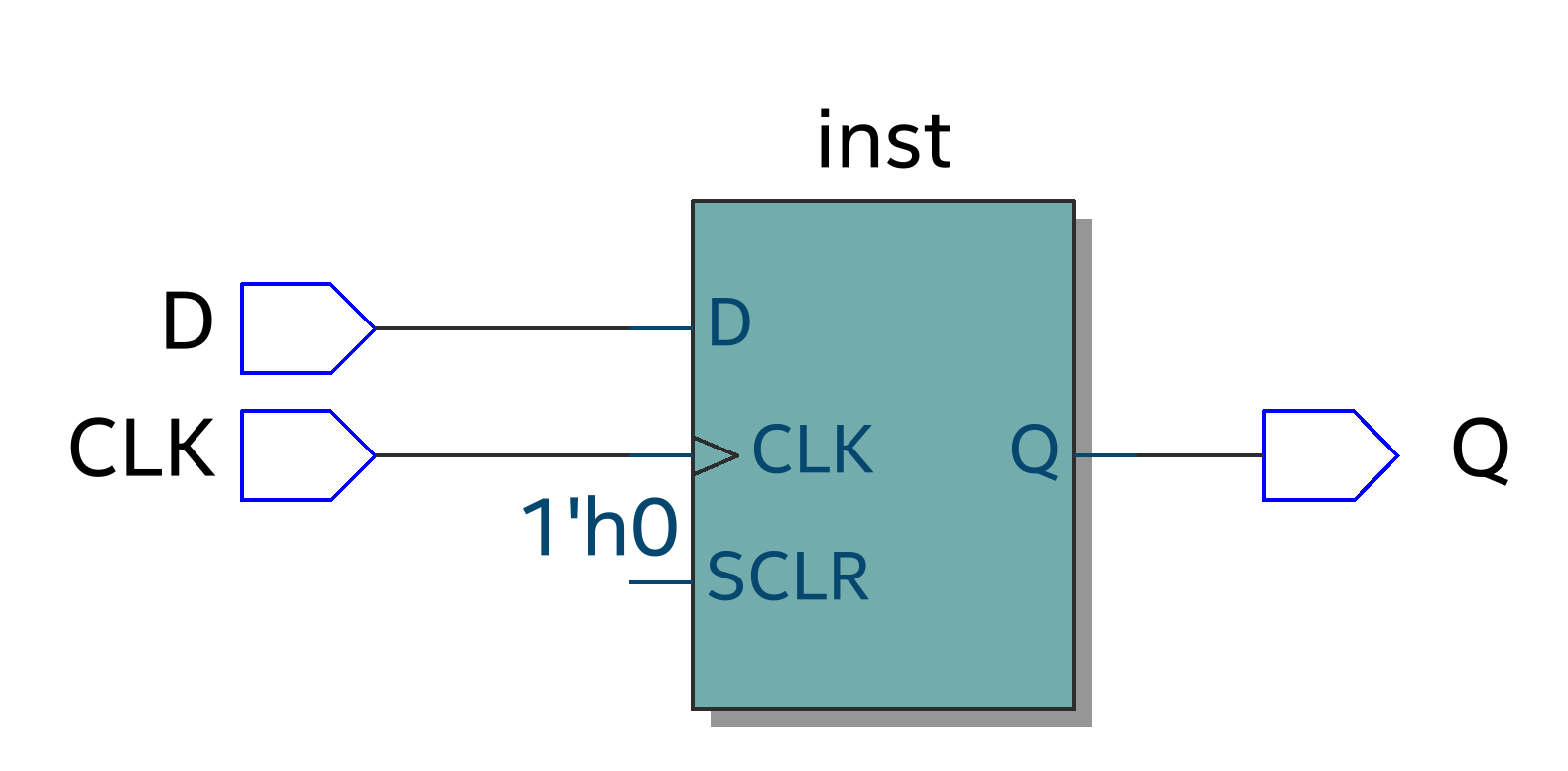

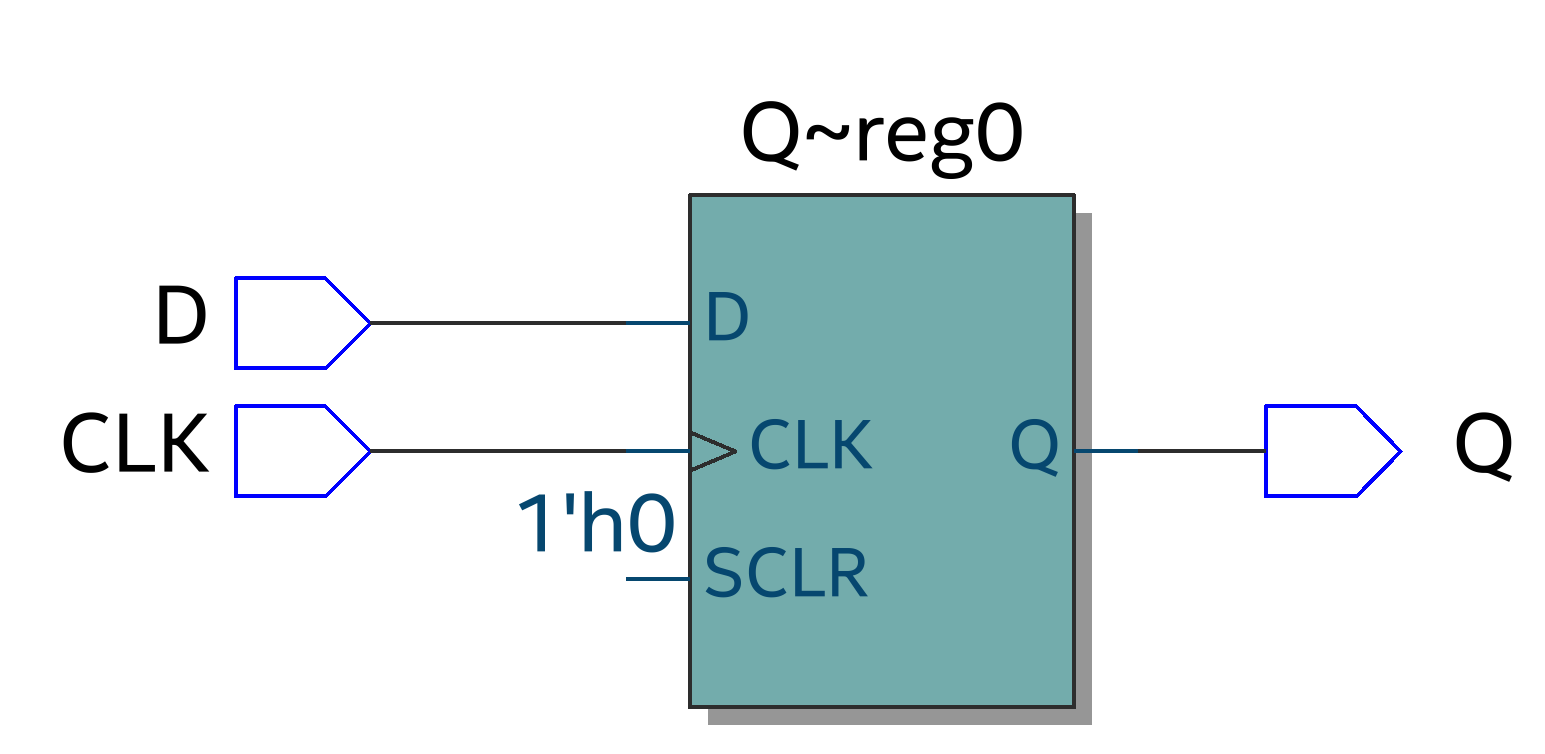

硬件电路图

4.4 仿真波形图

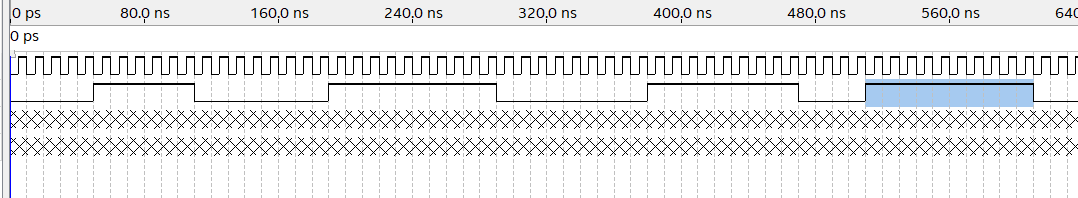

功能仿真：

时序仿真：

与前面的波形相同。

5. 总结

第一种方式可以直接看到D触发器内部结构，清楚明了的了解触发器的原理。

第二种直接调用的方法十分的简单方便，但是只能通过名字知道它是什么，其内部对应我们来说是个黑盒，不利于了解其是实现的。

第三种Verilog语言编写，由我们写出D触发器的工作原理，软件直接生成器件。

通过这三种方法实现D触发器，我们可以发现D触发器的基本功能是输入发生改变后，在时钟上升沿时改变输出的信号。
