概述
一、 CMOS VTC
当VOL=0.3V VOH=2.7V时:
VIL的最大值0.9,VIH最小值1.3
低噪声边界:0.6,高噪声边界1.4
因N型MOS管有更好的导电率,导致VTC不对称,噪声常量为0.6,较小。
通过调整P型MOS管的width为38.4,低噪声边界为0.9,高噪声边界为0.9,提高了噪声常量。
二、 污染、传播时间
TC:输入无效,到输出无效;Tp:输入有效,到输出有效。

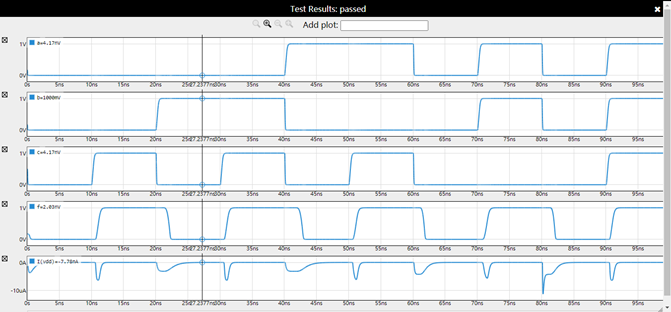

out1和out2的波形图,10ns处的变化:得出Tc=20.9,Tp=112.9
20ns处的变化:得出Tc=12,Tp=34.8
Tcd=12,Tpd=112.9
三、 CMOS buffers
最低out1:0.5、最高out1:2.5;最低out2:1、最高out2:1.9;最低out3:1.5、最高out3:1.5;

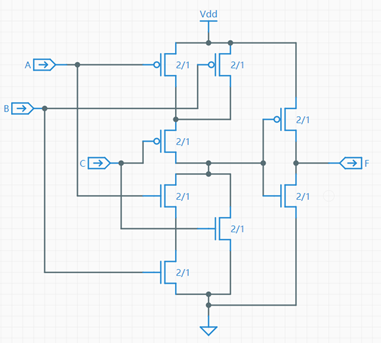

四、 CMOS门设计
