概述
先简单介绍一下ADC：STM32F103 拥有 1~3 个 ADC（STM32F101/102 系列只有 1 个 ADC），这些 ADC 可以独立使用，也可以使用双重模式（提高采样率）。 STM32 的 ADC 是 12 位逐次逼近型的模拟数字转换器。它有 18 个通道，可测量 16 个外部和 2 个内部信号源。各通道的 A/D 转换可以单次、连续、扫描或间断模式执行。 ADC 的结果可以左对齐或右对齐方式存储在 16 位数据寄存器中。 模拟看门狗特性允许应用程序检测输入电压是否超出用户定义的高/低阀值。
基础就不讲了吧，CSDN有很多关于基础的文章，但是我没有看到见解为什么ADC的时钟不能超过14MHz的，这里讲解一下：

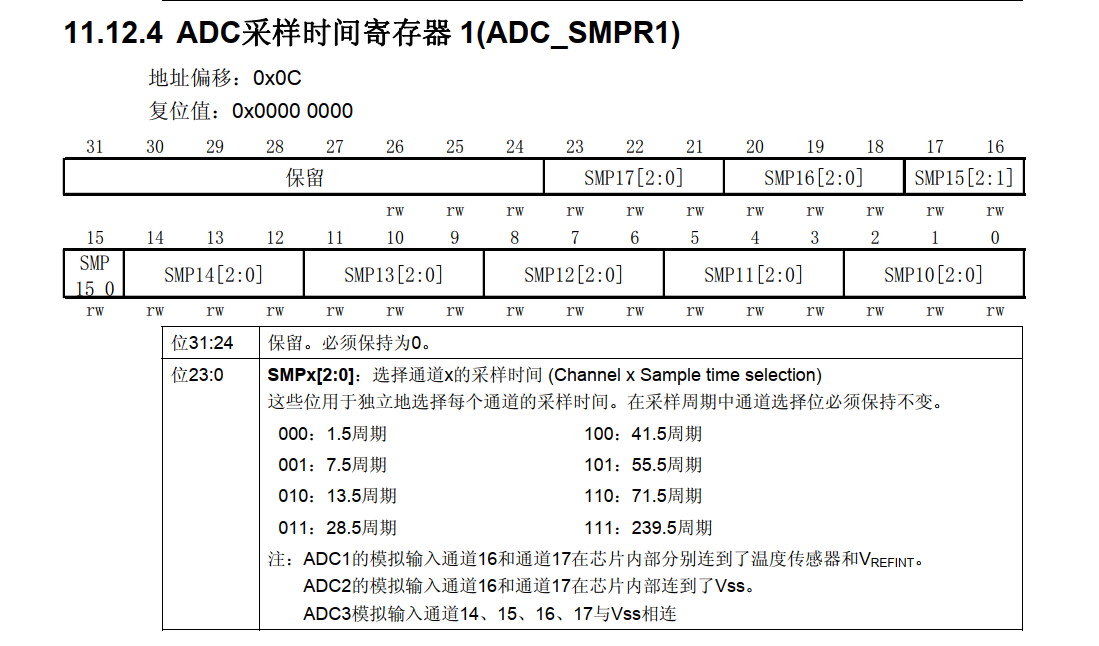

看一个寄存器，这个是设置ADC的采样时间，采样时间：
ADC转换时间的公式：
ADC采样时间的最小周期为1.5个周期，加上12.5个周期，那就是最小为14个周期，即总转换时间会大于或等于14个周期
STM32 的 ADC 最大的转换速率为 1Mhz，也就是转换时间为 1us
当选择14MHz的时钟频率作为ADC的时钟频率时；
因为ADC最小转换周期为14个时钟周期，14MHz的时钟，转换时间刚好为1us
而STM32 的 ADC 最大的转换速率为 1Mhz，转换最小时间为 1us，
如果选择大于14MHz的时钟频率作为ADC的时钟频率时，转换时间就会少于1us，所以会降低结果的准确性。
