今天在使用Simulink的Spectrum Analyzer观察信号频谱时遇见以下2个棘手的问题。自己在解决问题后，为了方便大家学习和解决同样的问题，特写一篇博文。

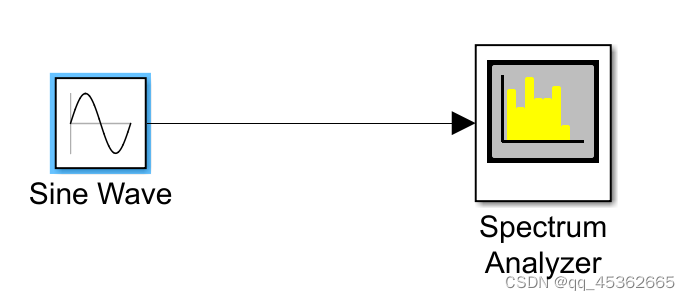

1、想观察下图正弦信号的频谱：
但是仿真后提示：Spectrum cannot be displayed for continuous or infinite sample times，这是什么意思呢？就是说频谱分析仪不能显示连续或无穷采样时间信号的频谱。

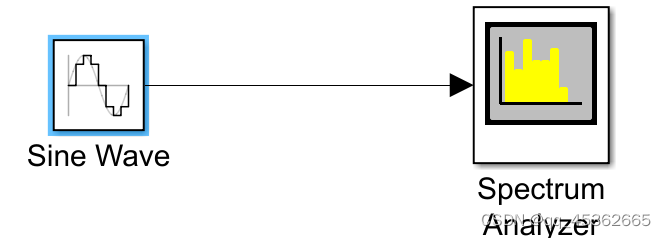

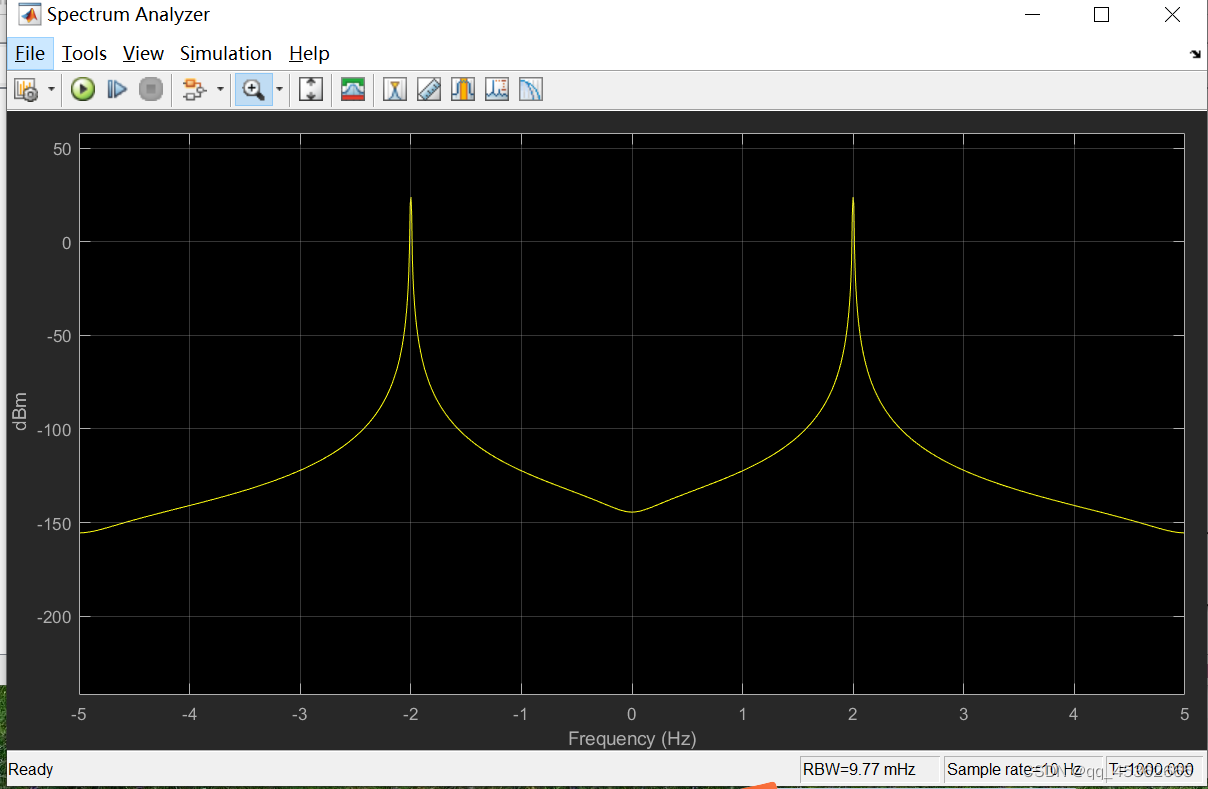

解决办法：将信号发生器的Sample time采样时间由0改为非0。如果改为0.1，采样速率就是10Hz，改变后的信号发生器就变成离散的了，这样就能顺利观察信号频谱。
2、仿真提示:The Spectrum Analyzer requires 1536 samples to update the display.It will updata once the required number of samples have been input.什么意思呢？频谱分析仪需要1536个样本来更新显示。一旦输入了所需数量的样本，它才显示更新。
解决办法：

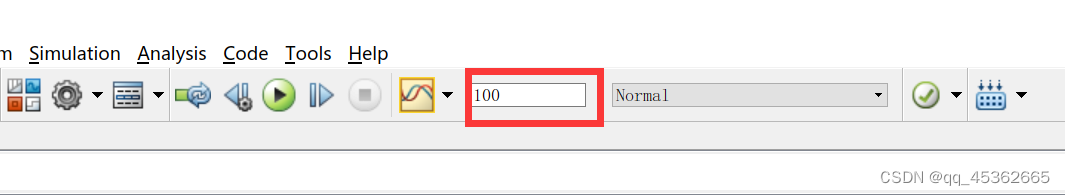

1）设置更大一点的仿真时间。

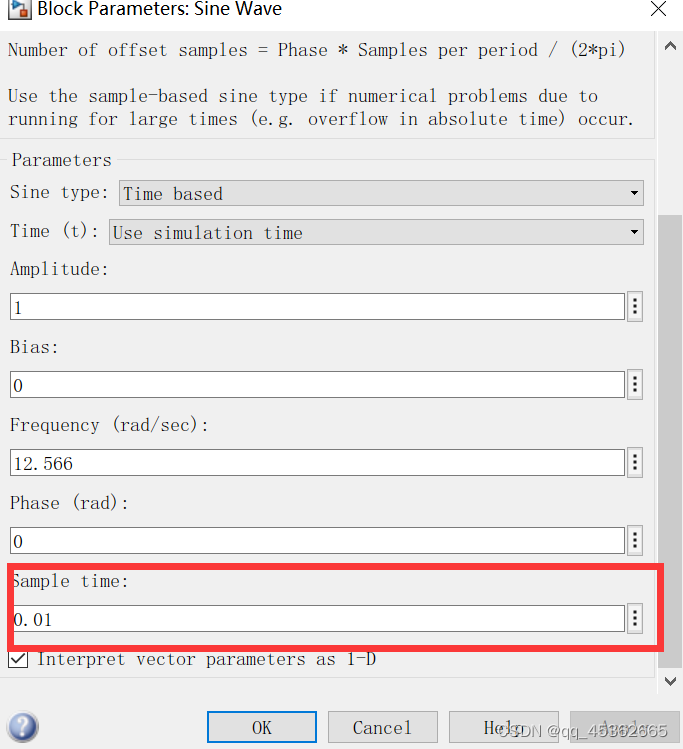

2）或者在信号发生器里减小采样时间。
最后
