本文研究MAAB建模规范中的命名规范，同时结合工作实际谈谈博主的理解。

1 命名规范

命名规范是第一个在MAAB中定义的规范，其中规定了文件夹，模型，变量，接口等应该如何命名。

2 命名规范内容

2.1 基本规则

1）在命名规范中，可以对模块、信号等命名使用的字符只能是以下几种：

• 英文字母大小写：a-z, A-Z
• 阿拉伯数字：0-9
• 下划线：_

2）除此之外，都不可以用于命名。例如以下几点一定不允许：

• 不能在路径或模块名等出现中文字符串，有可能解析出错；
• 不能出现空格、回车符、括号等特殊字符，例如JMAAB(Model).slx；
• 名称开头必须是字母，不能是数字或者下划线，例如001_JMAABModel.slx；
• 不能连续写两个下划线，例如 JMAAB__Model.slx；

3）字符串长度不能过长，应该小于63；

2.2 Model Advisor检查项

在Matlab 2018a的Model Advisor中，以下几条检查项可以对文件、接口等进行命名规范检查：

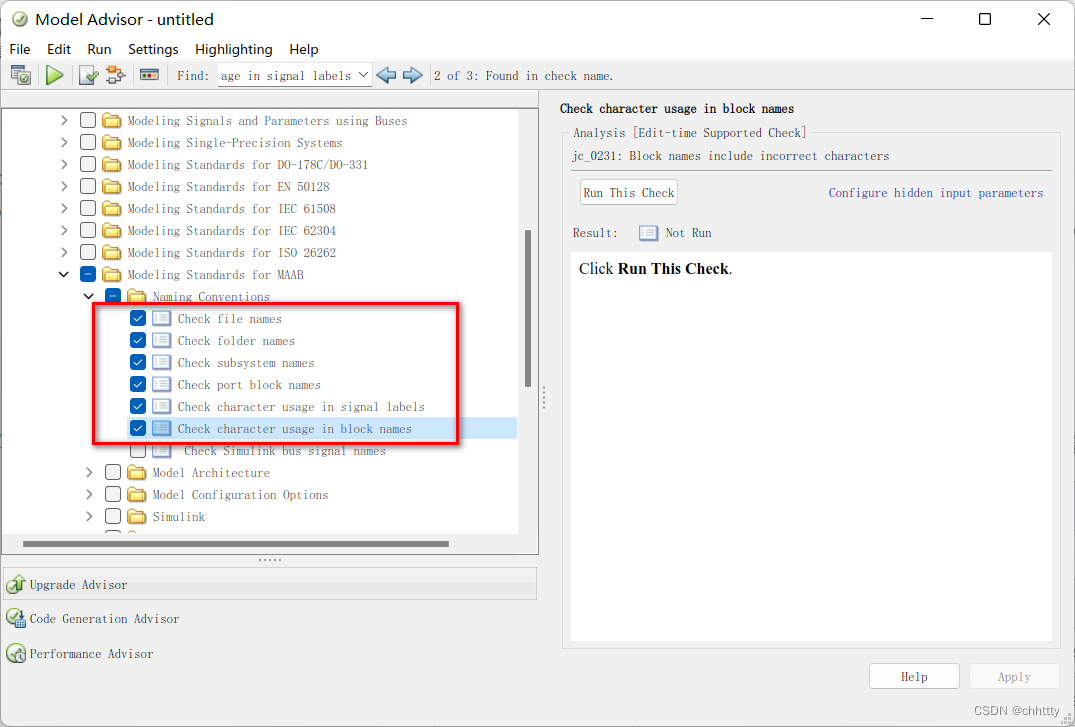

这些检查条目位于Model Advisor检查器中：

2.3 Model Advisor检查示例

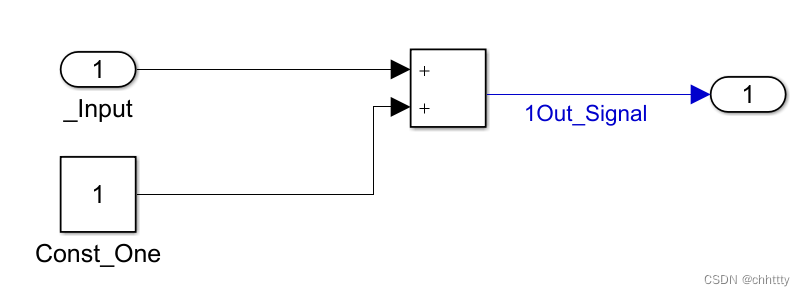

1）新建一个模型，其中建模如下：

上图模型中，有两点命名上的错误：

• 1号输入端口以下划线开头；
• 输出信号线以数字开头；

这两点问题都可以用Model Advisor检查出来。

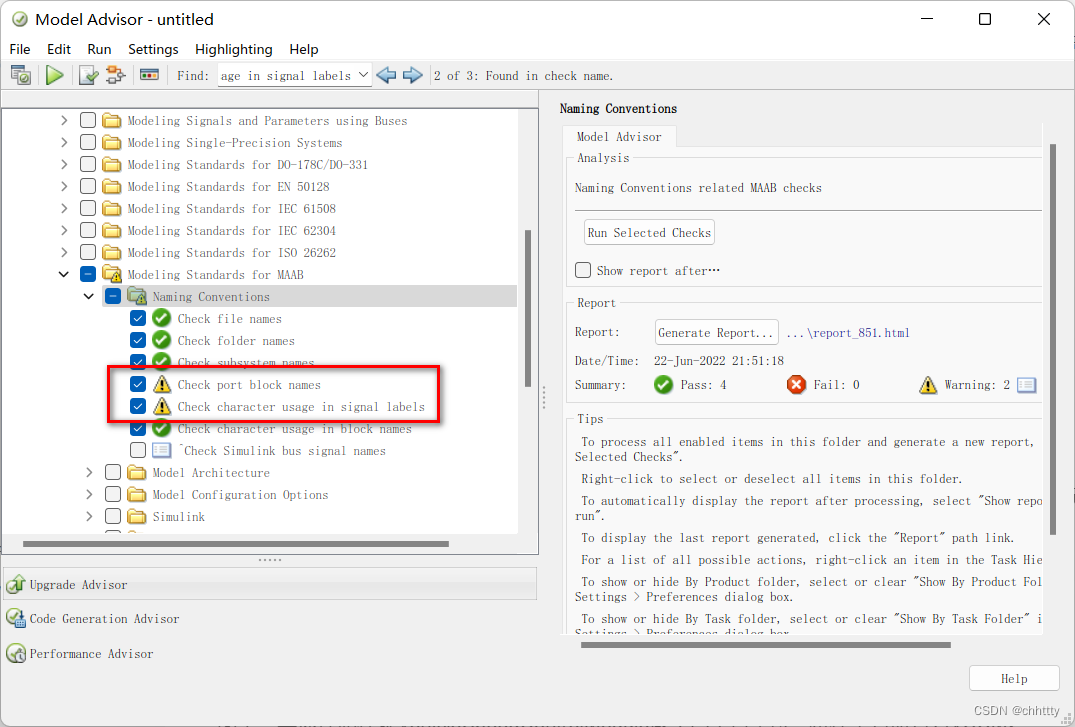

2）运行上文的Model Advisor检查项，得出结果如下：

左侧的检查项中有两条变成了Warning的感叹号，4条通过。

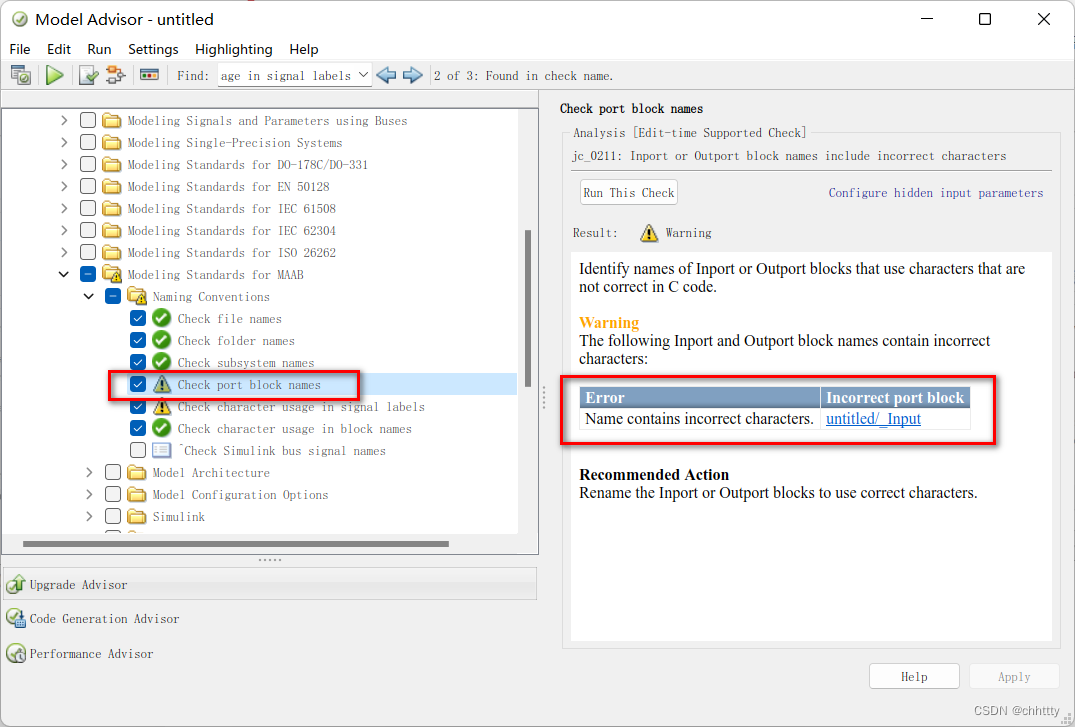

3）点击其中一条Warning，就可以看到具体是模型的什么位置出现了问题，并且可以通过超链接直接定位过去；

3 企业命名规范

上面讲的都是MAAB文档中的基本规范条目，十分易于理解。在企业实际工作中，会以此为基础，制定出自己的命名规范。如此可以便于工程师的理解和交流。下面博主会举例说明自己呆过的公司是怎么做的。

3.1 企业命名规范详解

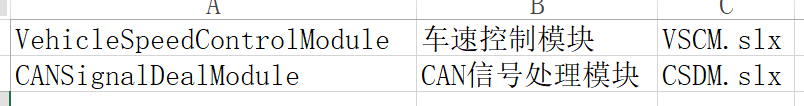

1）善于使用名称的缩写，将模型名缩写成固定长度的几个字符，例如下图；

图中，车速控制模块VehicleSpeedControlModule取了四个首字母，将模型名命名为VSCM。

2）对于输入输出接口，需要体现出除了变量本身含义以外的信息；例如数据类型是uint8还是uint16，作用域是在哪个模块中；

例如车速是CAN信号接收到的，由CSDM模块滤波后输出的全局变量（用G表示Global），物理单位是kmph(公里每小时)，就可以命名为 G_CSDM_kmph_VehSpd，而不是直接命名为VehicleSpeed。这样命名就可以一眼看出来。

在非Autosar架构的应用层模型中，通常把模型和模型之间的接口做成全局变量，底层到应用层的接口为Get_XXX()函数，应用层到底层的接口为Set_XXX()函数，标定量或常量做在Const模块中。基于以上这些原则，可以制定企业的命名规范。更进一步，还可以自己开发ModelAdvisor检查工具，检查模型中的命名规范是不是符合企业规范。

3.2 通过脚本检查命名规范

MAAB规范可以通过Model Advisor检查，自定义的命名规范也可以自己开发脚本，发布到Model Advisor检查项目中。博主通过一个脚本演示如何检查模型中的Constant模块是否符合标定量命名，发布到Advisor的过程可以参考博主别的博客。

1）首先，用find_system函数在模型中搜索出所有Const模块；

1
2
3
% 查找模型中的Constant模块
Const_Cell = find_system(gcs,'BlockType','Constant');

2）接着，循环所有的数组，通过调用子函数检查Constant模块中的值是否合法；

1
2
3
4
5
6
7
8
9
10
11
% 循环检测Constant模块中的值
for i = 1:length(Const_Cell)
Const_Path = Const_Cell{i};
Const_Value = get_param(Const_Path,'Value');
if(CheckName(Const_Value))
continue;
else
InvalidNameList{end+1} = Const_Path;
end
end

3）调用的子函数判断首字母是否为P，以及是否含有两个下划线；

1
2
3
4
5
6
7
8
9
10
function IsValidName = CheckName(Value)
if(Value(1) ~= 'P') %是否以P开头
IsValidName = false;
elseif(length(strfind(Value,'_')) ~= 2) %是否包含两个下划线
IsValidName = false;
else
IsValidName = true;
end
end

最终，整个脚本如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
function InvalidNameList = CheckCaliName()
InvalidNameList = {};
% 查找模型中的Constant模块
Const_Cell = find_system(gcs,'BlockType','Constant');
% 循环检测Constant模块中的值
for i = 1:length(Const_Cell)
Const_Path = Const_Cell{i};
Const_Value = get_param(Const_Path,'Value');
if(CheckName(Const_Value))
continue;
else
InvalidNameList{end+1} = Const_Path;
end
end
end
function IsValidName = CheckName(Value)
if(Value(1) ~= 'P') %是否以P开头
IsValidName = false;
elseif(length(strfind(Value,'_')) ~= 2) %是否包含两个下划线
IsValidName = false;
else
IsValidName = true;
end
end

4 总结

本文研究MAAB建模规范中的命名规范，在工作中应该遵守MAAB以及企业规范，正确地命名变量或信号名。
