5. 模型测试 - Model Advisor 建模规范检查

• Model Advisor是simulink自带的静态模型检查器，能够根据建模规则，建模规范标准对模型进行检查，并且能够进行部分错误的自动修改，帮助开发人员和团队搭建高质量的模型和使用高度统一的风格。

5.1 Model Advisor的界面介绍，使用步骤

1）启动Model Advisor

• 打开Model Advisor前，需要确保当前的目录未写保护，因为会自动生成一个文件存放检查设置及结果信息

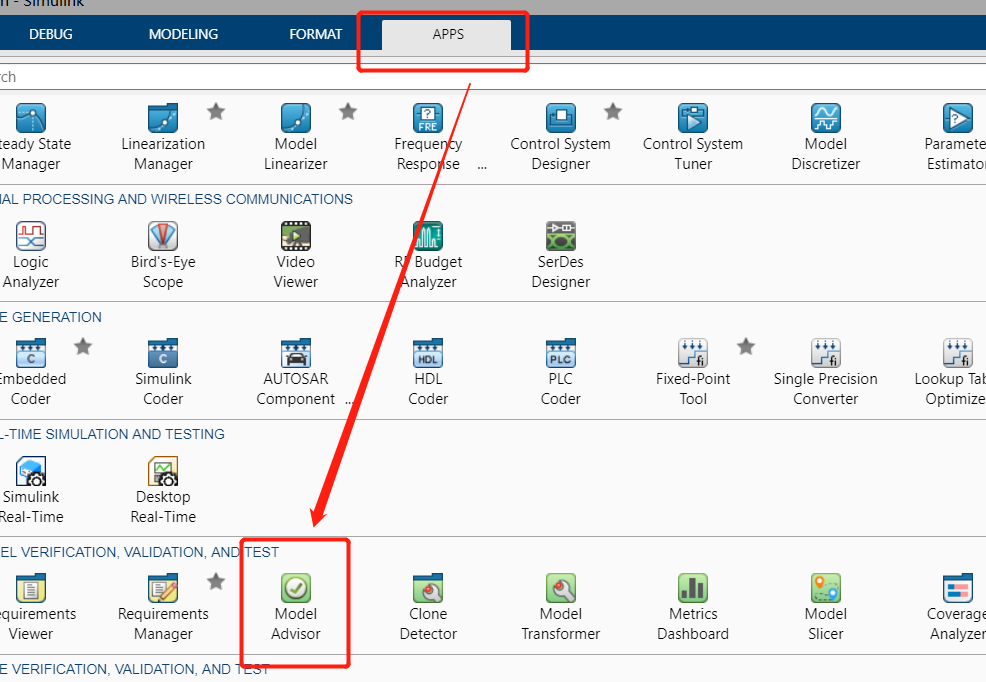

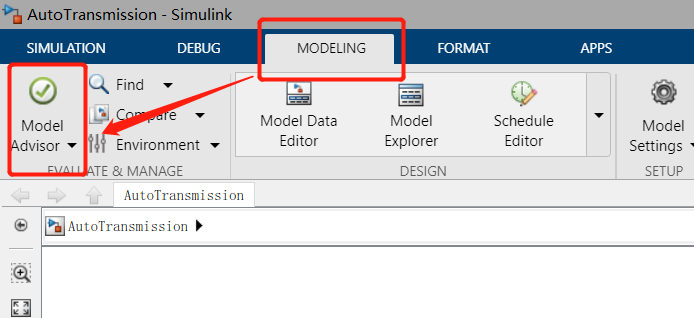

• 启动打开方法如下图


• 启动时，可以选择分析的模型系统，是对某一个子系统进行测试还是整个系统检测

• 启动后，会在当前模型的目录下建立一个子目录slprj，用于存放检查报告及其它信息

  2）启动Model Advisor窗口界面
• 启动后的窗口界面如下图所示：
• 如果之前已经执行过模型检查，打开后会显示上一次的检查结果；如果再次执行，会覆盖上一次的结果

  3）检查项，标准规范简介

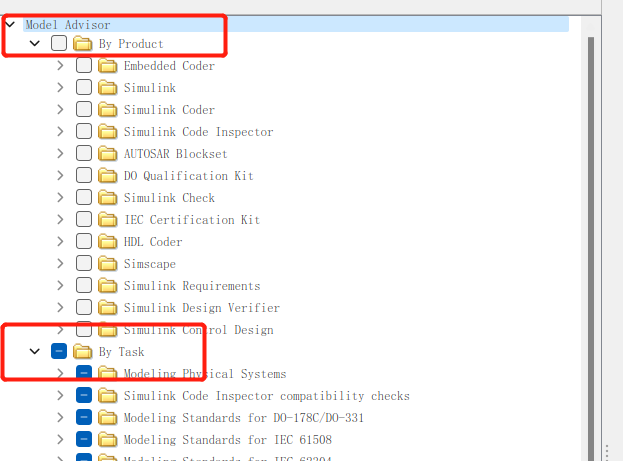

• 检查项目分成了2大类：
  • By Product : sumilink 按照产品模块划分的检查项
  • By Task : 按照测试任务模块划分的检查项目

• By Task中常用的检查标准简要说明
  • ISO 26262 ： 汽车功能安全规范
  • MAAB ：MAAB控制算法建模规范，主要适用于汽车行业的基于模型的控制策略开发
  • JMAAB ：日本控制算法建模规范
  • Model Metrics : 模型度量

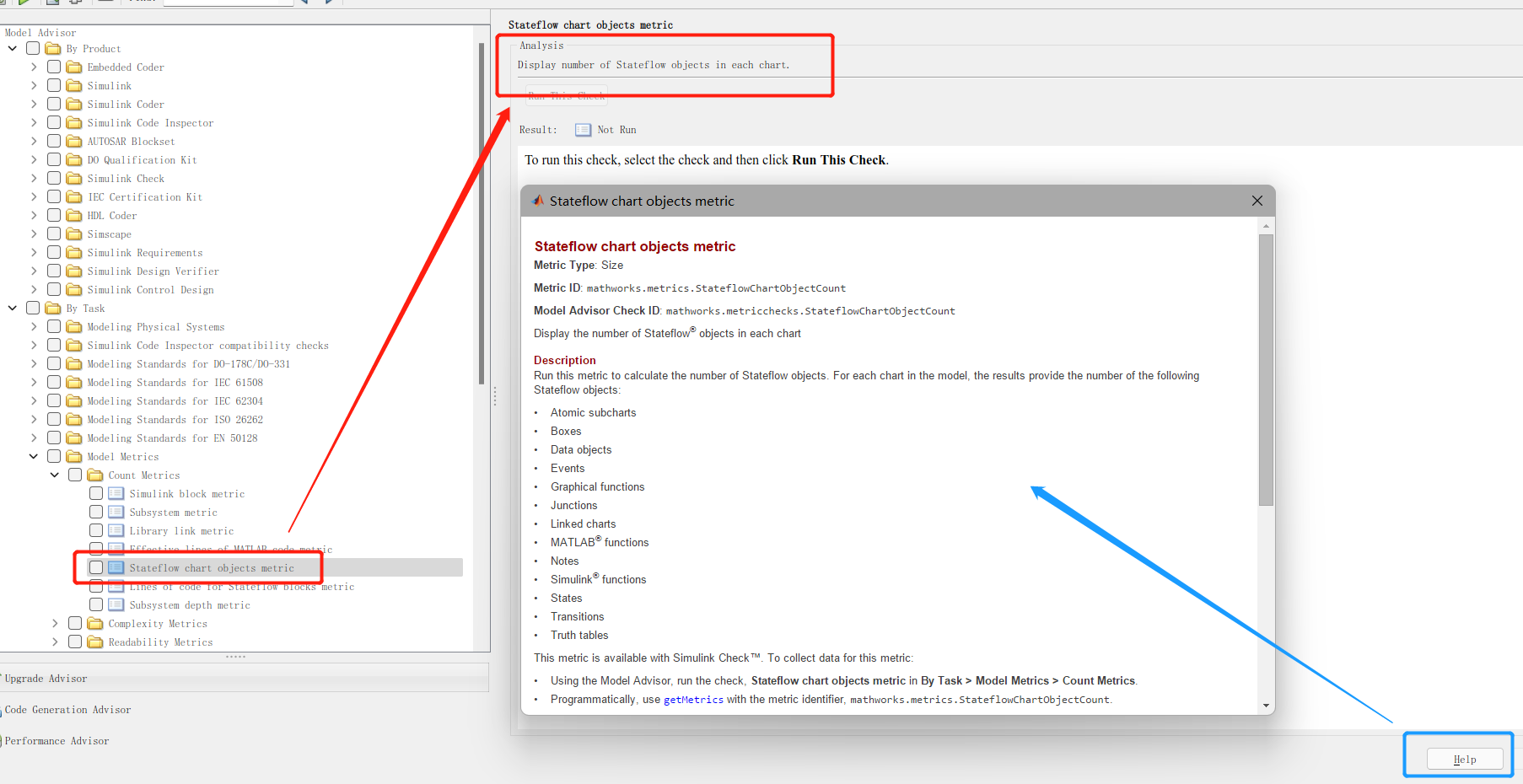

• 点击单条规范，会在右侧运行框上显示规则说明；或者点击右下角的Help，会弹出帮助信息框

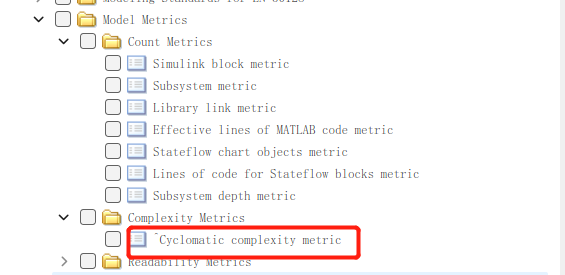

• 在有的检查项目前有一个倒三角标志，该标志表示检测项必须通过编译后才能才能进行检测，例如图示中的圈复杂度检测

  4）选择检查项目，运行

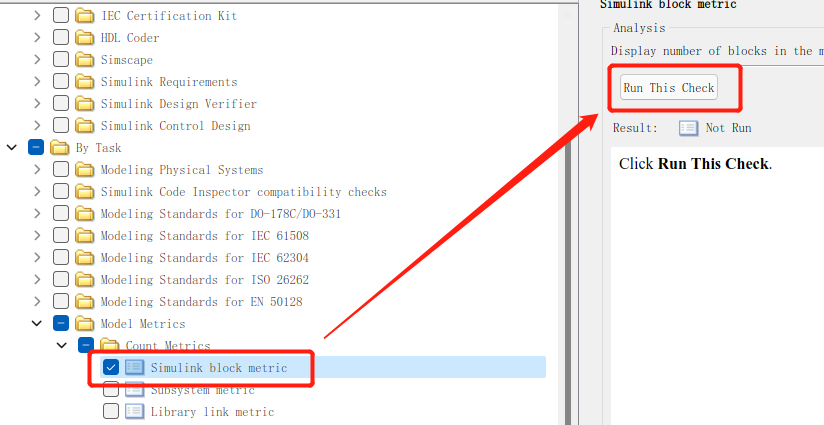

• 如果仅勾选一条检查的项目，右侧显示Run This Check ，表示仅仅测试这一条规范

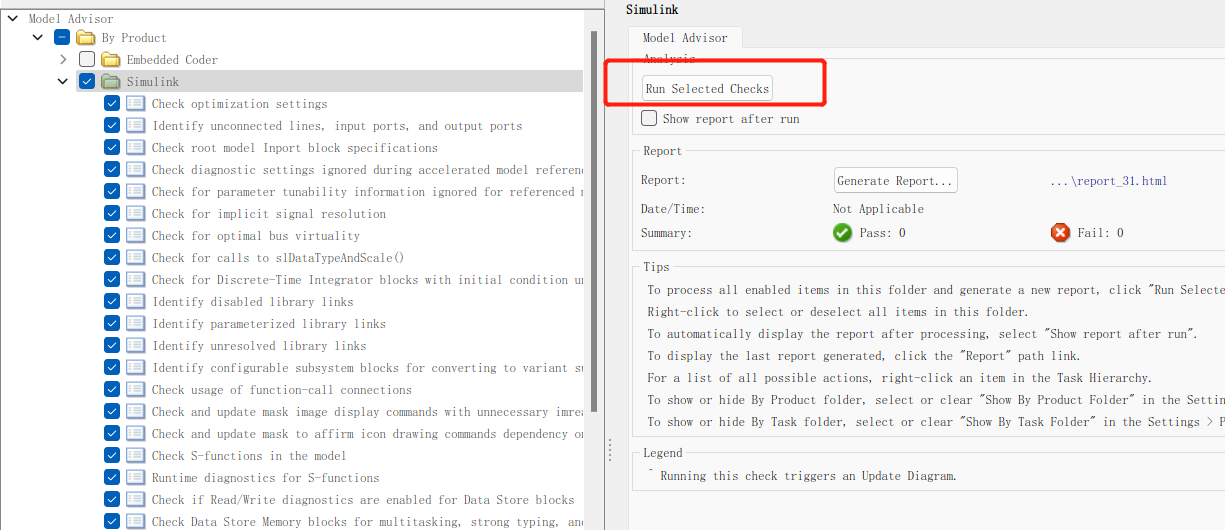

• 如果选择多条规范要求，右侧显示Run Selelected Checks，表示仅仅测试这多条规范，开始k开始运行检查，检查所需要时间与模型的复杂度和选择检验的测试项有关。

• 检查结束后，查看检查结果，结果分成了4类：
  • Pass : 通过项目
  • Fail : 失败项目
  • Warning : 警告项目
  • Not Run : 未检测执行的项目

    5）检查报告
• 检查完成后，会生成一份HTML格式的检查报告

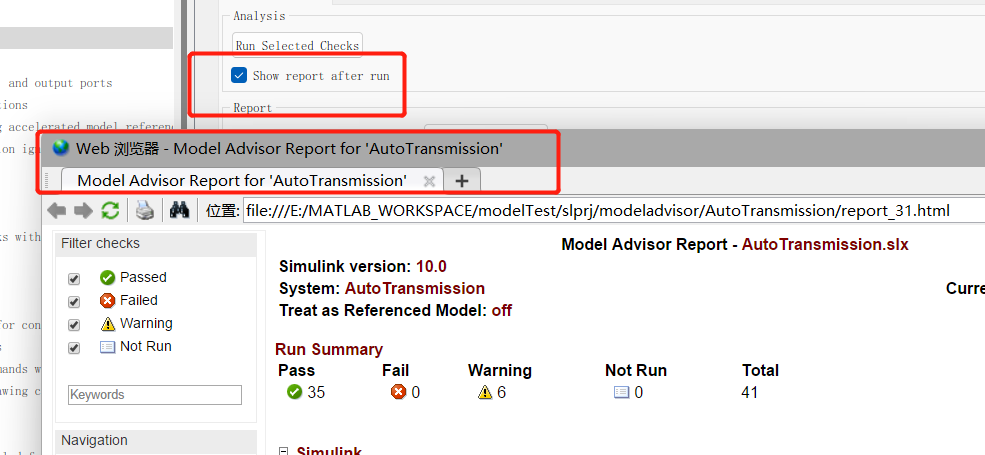

• 检查前，勾选Show report afte run，会自动打开检查的结果

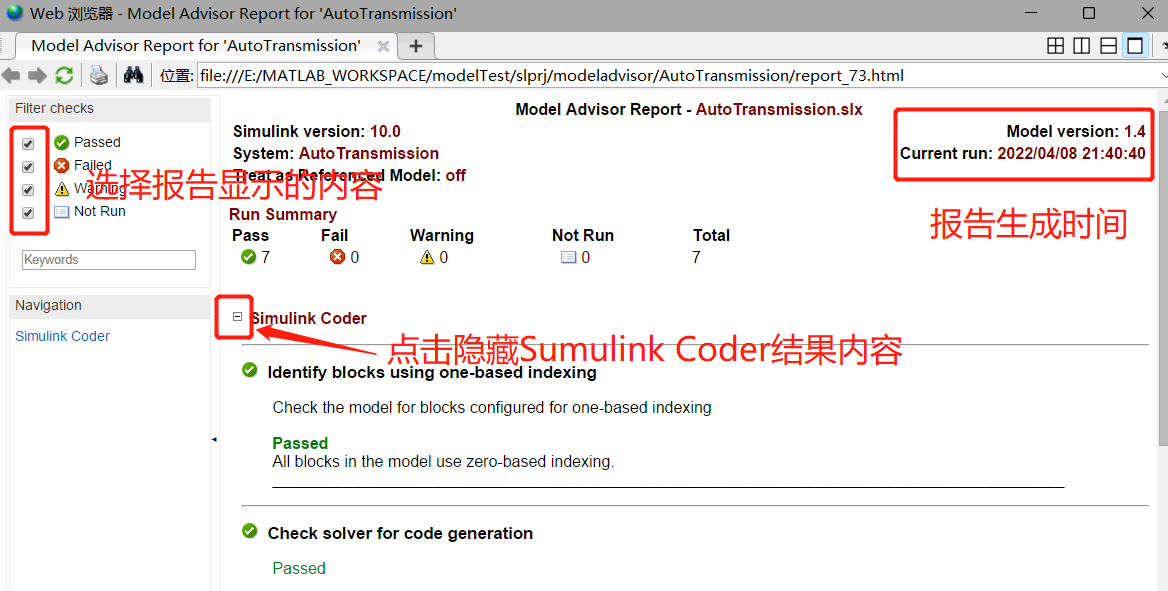

• 每执行一次检查，报告会记录每次更新的时间，并会在右上角显示最近更新的一次时间
• 可以根据需求，勾选报告显示内容，便于浏览
• 对于包含多类检查的报告，可以点击左侧的 - 号，折叠隐藏该类报告

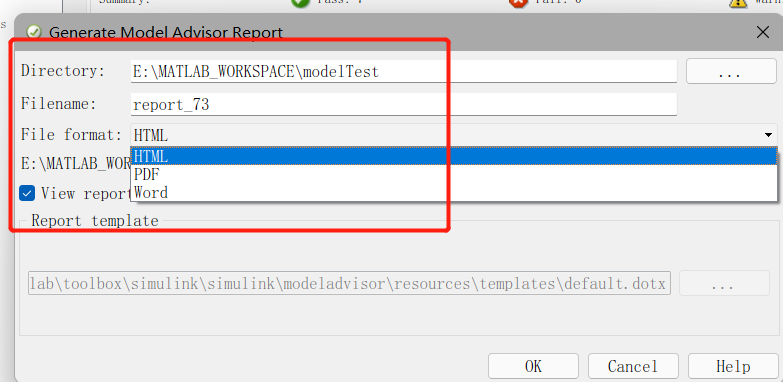

• 点击Generate Model Model Advisor ，可以导出其它格式的报告，设置保存路径，名称等操作。


5.2 Model Advisor错误及警告修改

1）运行结果信息查看

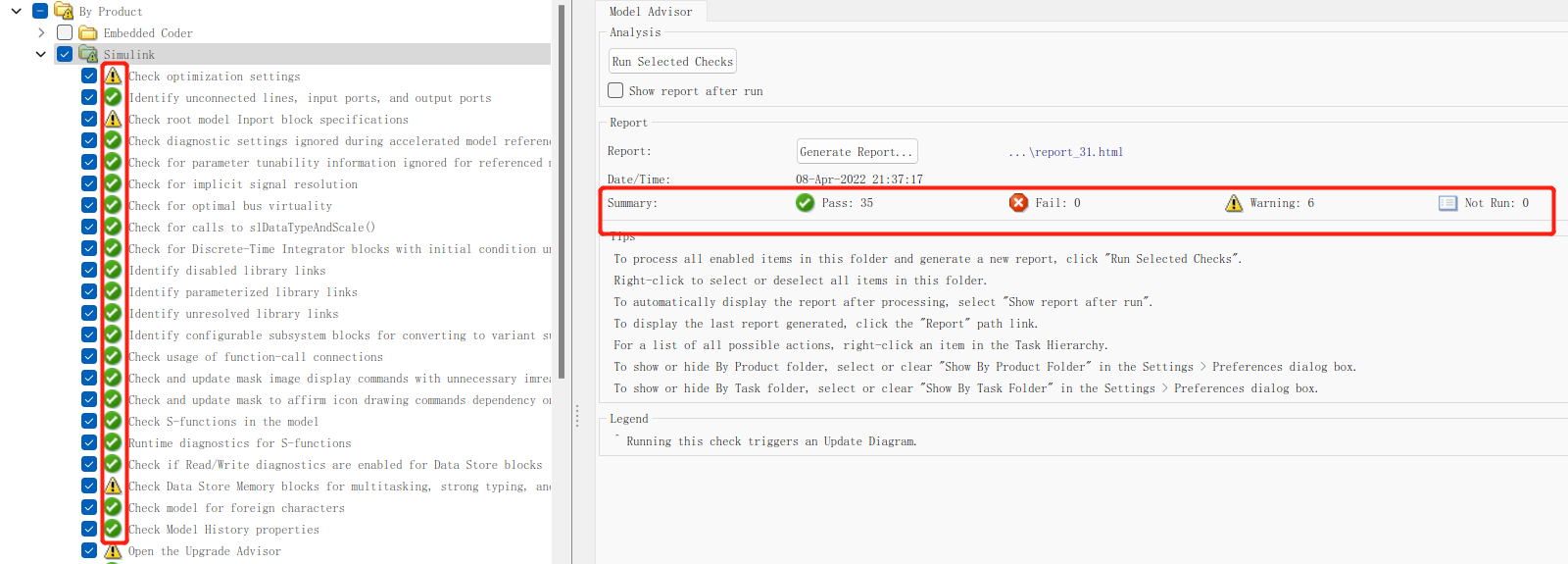

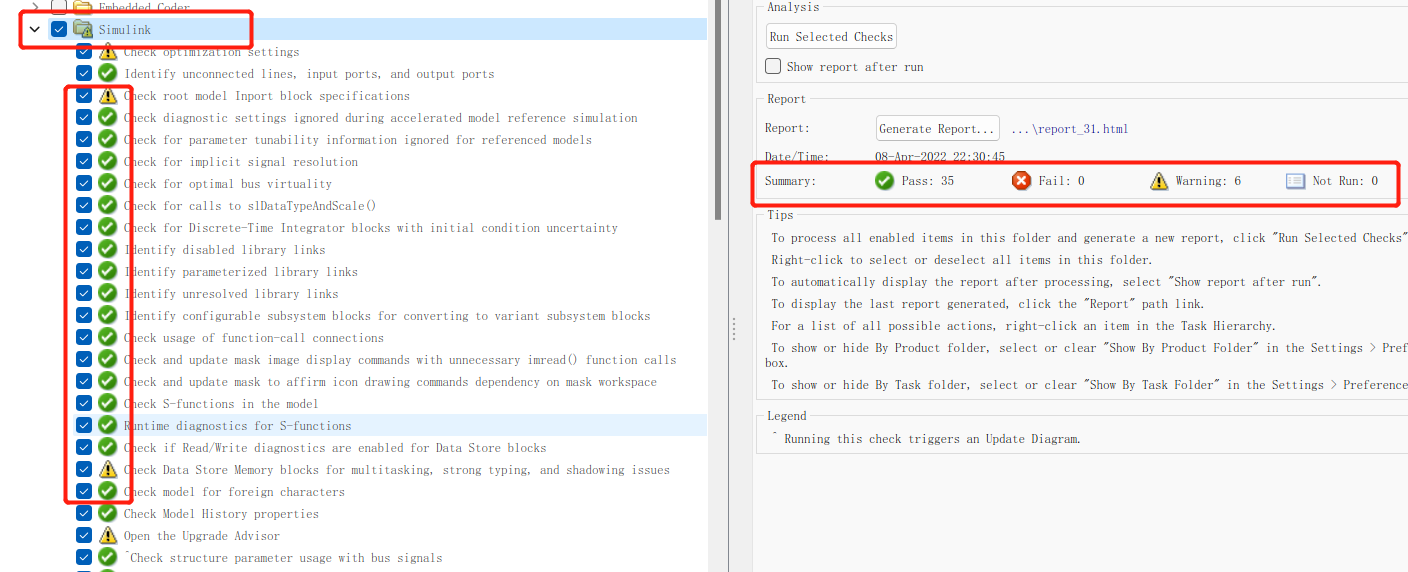

• 如下图例：点击左侧Sumulink ，右侧会显示这个模块测试项目的结果，测试结果显示通过35项，警告6项，失败和未运行都为0项。

• 点击查看具体的项目，右侧会显示具体的信息

  2）手动修改模型

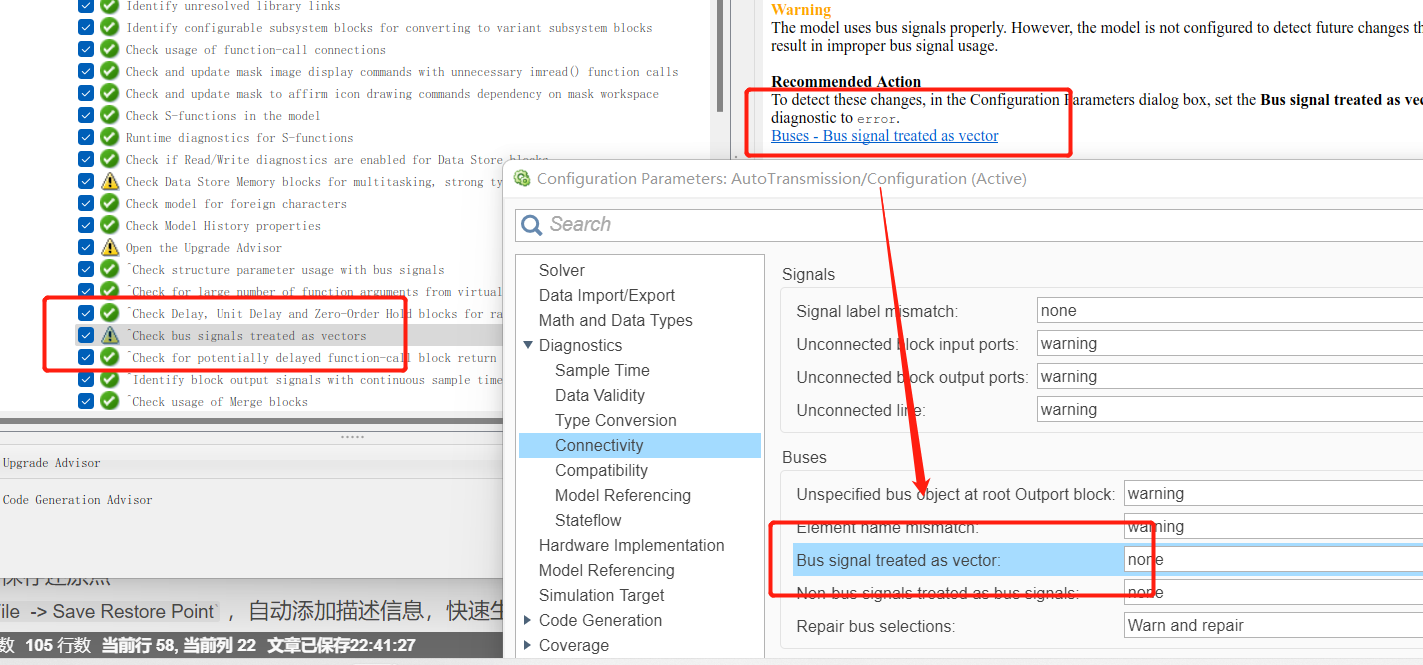

• 根据右侧显示具体的信息即修改提示，点击提示信息的跳转链接，会自动跳转到提示修改的位置或者界面，手动修改。
• 修改后再次运行，结点图标变成pass表示修改后通过检查测试

  3）自动修改模型
• 对于有一些检查项目，提供了自动修改方法，如下示例，点击Modify会自动修改模型，使该测试项通过。

  4）批量修改
• 对于一些检查项，提供了批量修改的功能，从而不需要一个个去打开模型进行修改

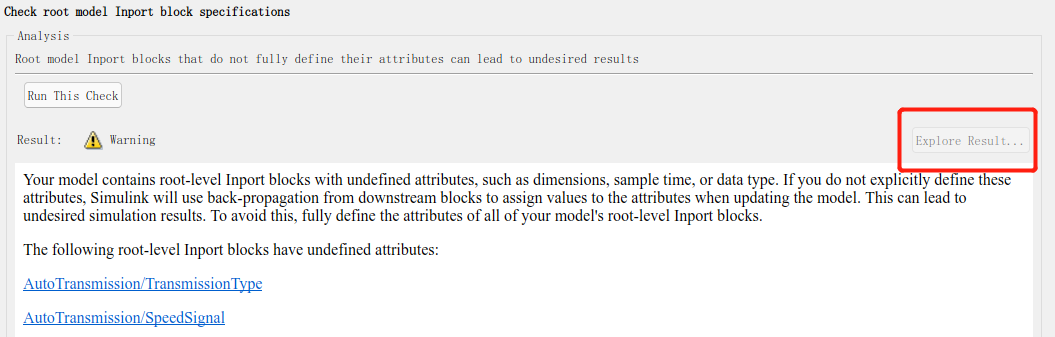

• 如下图所示，该检查项可进行批量修改，点击Explore Result，会弹出批量修改对话框

• 在对话框中，选择Analysis选项组中显示的建议项目进行修改设置
• 此时再次点击运行测试项目，检查结论显示区的提示信息变成Action显示框，并有一个Proceed按钮
• 点击Proceed按钮，弹出的提示确认框点击Yes，则批量修改了模型，再次运行，结点图标变成pass表示修改后通过检查测试

注意：

1. 修改模型前最好建立一个备份或者设置还原点，便于版本回退
2. 不允许存在fail错误，但也不是需要修改所有的警告信息

5.3 Model Advisor还原点设置

• 在修改错误和警告前，最好先设置还原点，以便于撤销操作（还原点只会保存当前的模型，不会保存库文件，引用的子模型等信息），相当于建立一个备份分支

1）保存还原点

• 需要先确认当前的目录为模型所在目录

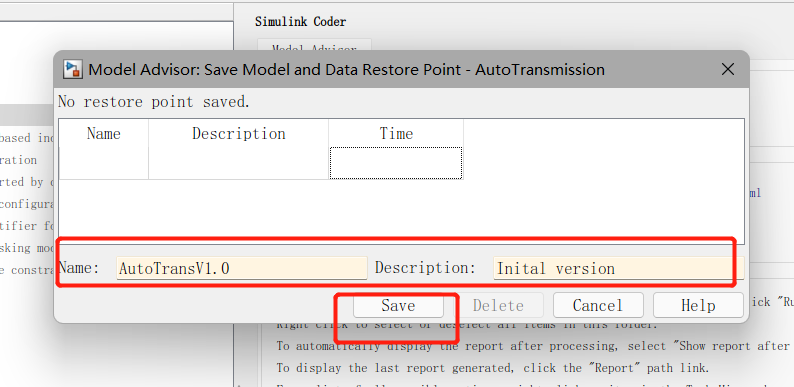

• 选择File -> Save Restore Point As，调出设置界面
• 设置还原点的名称，描述信息
• 点击Save ，保存还原点
• 也可以选择File -> Save Restore Point ，自动添加描述信息，快速生成还原点


  2）导入还原点

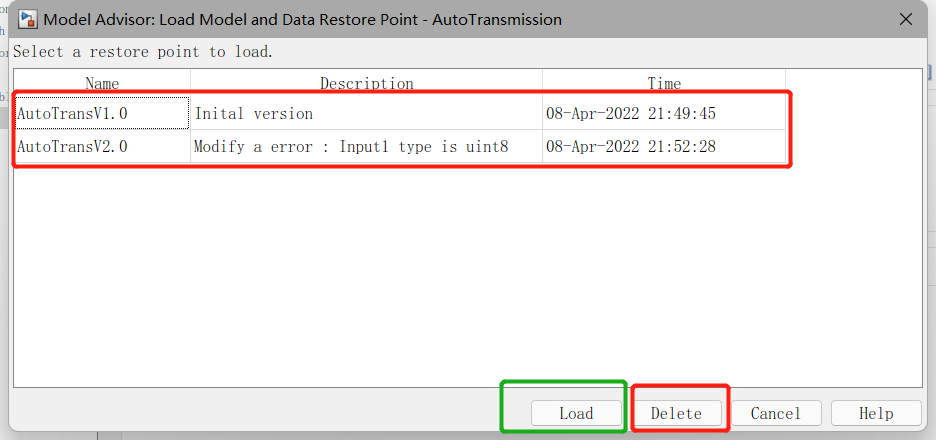

• 选择File -> Load Restore Point ，打开还原点界面
• 还原点界面会列出保存的版本，选择需要还原的版本
• 连续点击Load按钮，还原到对应的版本
• 点击Delete可以删除某一个版本


5.4 自己配置检查项目方法

• 如果每次都从众多的检查项目中选择需要的项目，显然是一个很不明智的做法；可以通过自己配置检查项目，挑选需要检查的项目存放在一起即可，其操作方法如下：

1）建立一个配置文件

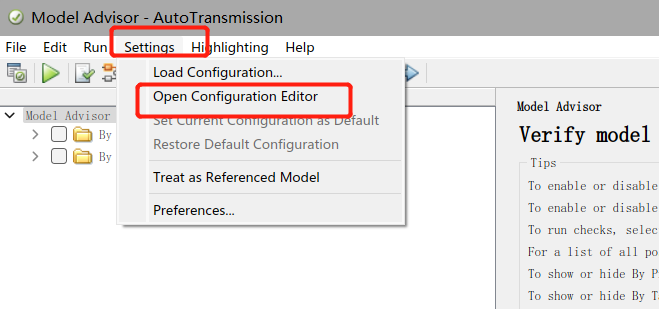

• 点击Settings -> Open Configuration Editor，打开配置界面

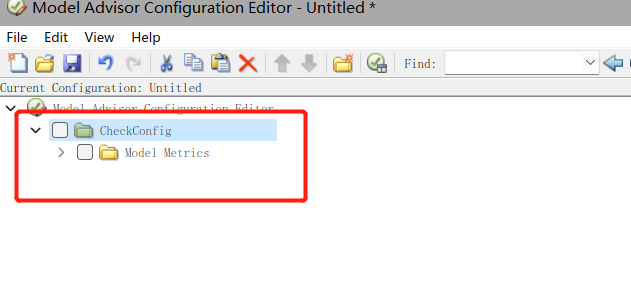

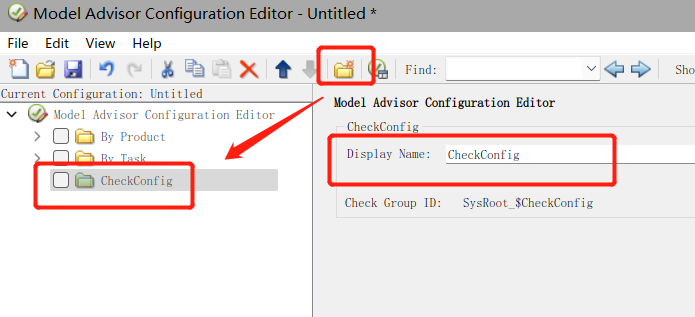

• 点击生成一个New Folder配置文件，修改文件的名称

  2）挑选检查项目
• 将需要检查的项目copy复制

• 粘贴复制来的规范要求

• 删除不需要的检查项目，仅仅保存需要的检查项目即可

  3）保存配置文件或者加载配置文件

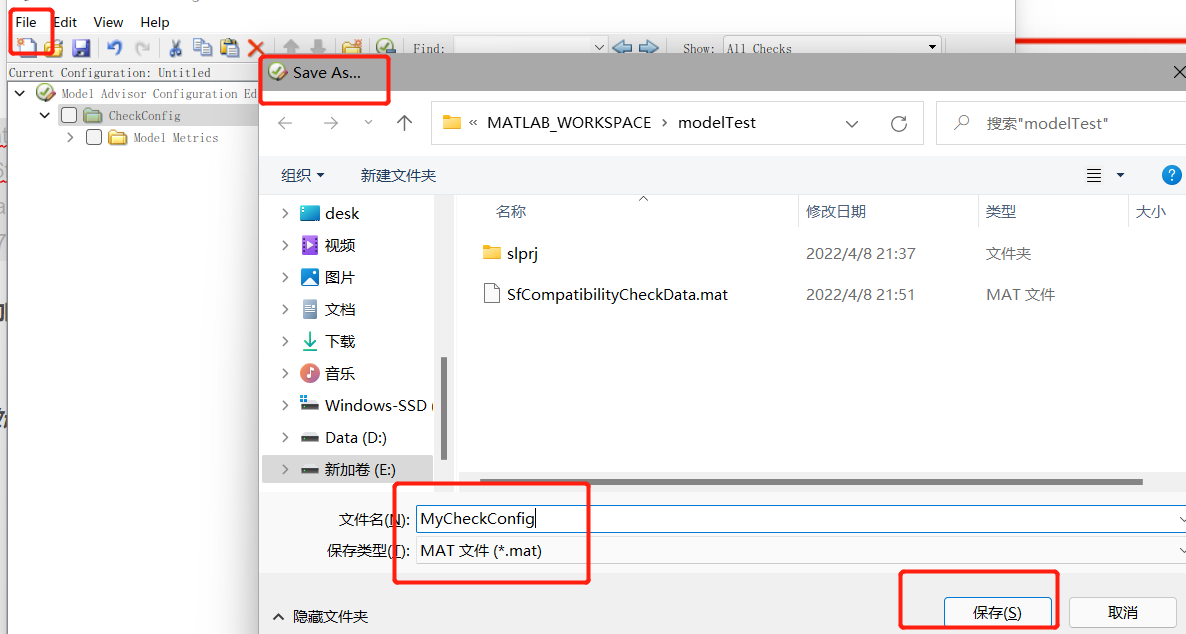

• 在File下选择Save保存配置文件

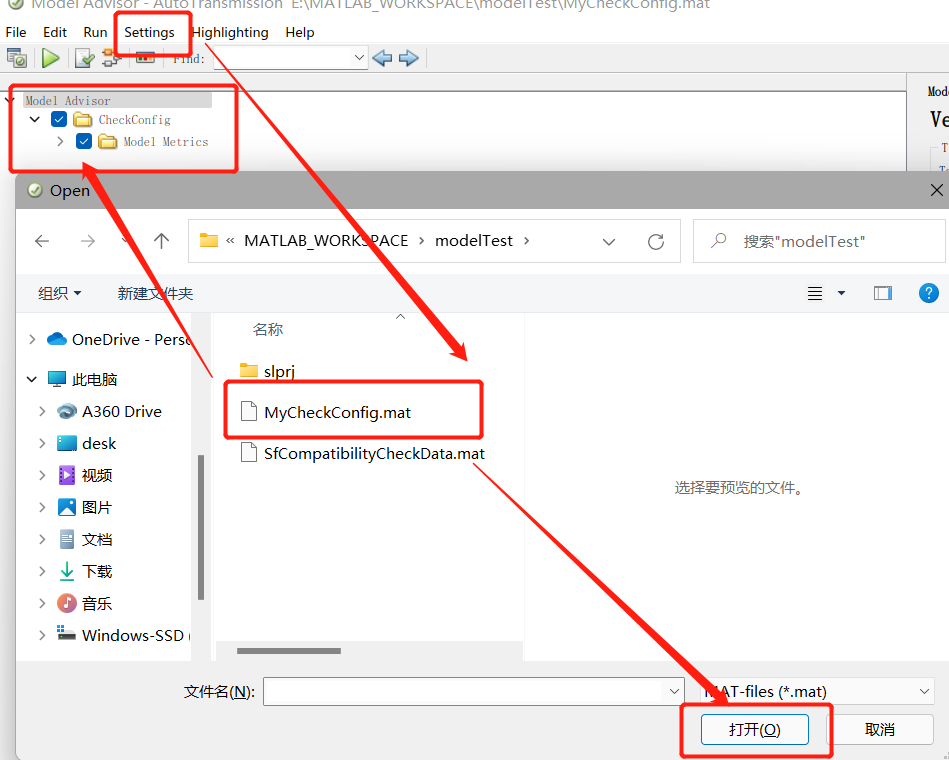

• 对其它模型分析时，点击Settings -> Load Configuration，加载保存的配置文件，即可导入自己配置的测试项目


感谢阅读 若有错误 敬请见谅！！！
