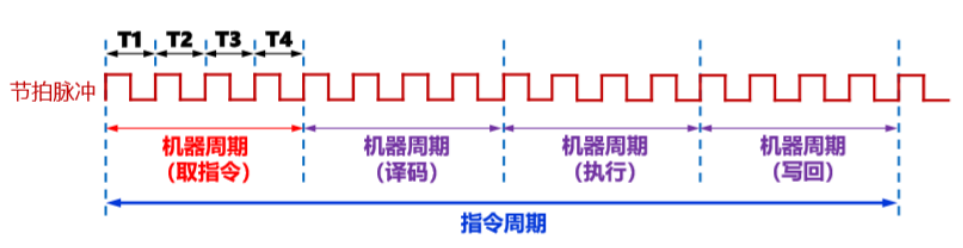

·指令周期

指令周期：CPU从内存取出一条指令并执行的时间。
机器周期：又叫CPU周期，CPU从内存取出一条指令的最短时间。
时钟周期：又叫节拍脉冲、震荡周期。
指令周期包含多个机器周期，机器周期包含多个时钟周期。

一.数字逻辑基础

1.十进制与原码、反码、补码之间的转换

1.正数的反码、补码和原码相同。
2.负数：
······在计算机中，负数以原码的补码形式表达。

书上原文：
①原码：用符号位和数值表示带符号数，正数的符号位用0表示，负数的符号位用1表示；数值部分用二进制形式表示。
②反码：正数的反码与原码相同，负数的反码为对该数的原码除符号位外各位取反。
③补码：正数的补码与原码相同，负数的补码为对该数的原码除符号位外各位取反，然后在最后一位加1。

eg：

假设有一个int型的数，值为5，那么它在计算机中表示为：
00000000 00000000 00000000 00000101
因为int类型的数占用4个字节（32位）。
那么-5呢？
-5的原码：10000000 00000000 00000000 00000101
-5的反码：11111111 11111111 11111111 11111010
-5的补码：11111111 11111111 11111111 11111011
所以-5在计算机中表达为11111111 11111111 11111111 11111011，转换为十六进制为0xFFFFFFFB。

又eg：

-1的原码：1000 0001
-1的反码：1111 1110
-1的补码：1111 1111

-10的原码：1000 1010
-10的反码：1111 0101
-10的补码：1111 0110

2.移位

3写成二进制数是0000 0011；-3写成二进制数是(补码)1111 1101。
程序执行的时候，操作的是数值的编码表示，也就是数值在内存中的二进制表示。比如说，程序取-3的时候，就去取1111 1101。
（1）对无符号数3来说，x<<1往左移一位，最左边的位移掉了，最右边的移进来的位补零。变成0000 0110，所以结果是6；x>>1往右边移一位，由于是无符号数，所以逻辑右移，最右边一位移掉，最左边移进来的位补零，变成0000 0001，所以结果是1。
（2）对于有符号数3来说，x<<1往左移一位，最左边的位移掉了，最右边的移进来的位补零。变成0000 0110，所以结果是6；x>>1往右边移一位，由于是有符号数，可能发生逻辑右移，也可能发生算术右移，这一点，C标准并没有明确地指定是使用逻辑右移还是算术右移。但大多数的机器都使用算术右移，变成0000 0001，所以结果还是1。
（3）对于有符号数-3来说，x<<1往左移一位，最左边的位移掉了，最右边的移进来的位补零。变成1111 1010，结果是-6。往右移一位，由于是有符号数，可能发生逻辑右移，也可能发生算术右移。大多数机器使用算术右移，变成1111 1110，结果是-2。
总结：左移时总是移位和补零。右移时无符号数是移位和补零，此时称为逻辑右移；而有符号数大多数情况下是移位和补最左边的位（也就是补最高有效位），移几位就补几位,此时称为算术右移。

3.操作符

按位与运算

参与运算的数以补码方式出现。
例如：9&5可写算式如下： 00001001 (9的二进制补码)&00000101 (5的二进制补码)=00000001 (1的二进制补码)，可见9&5=1。
按位与运算通常用来对某些位清0或保留某些位。例如把a 的高八位清 0 ， 保留低八位， 可作 a&255 运算 ( 255 的二进制数为0000000011111111)。

按位或运算

参与运算的两个数均以补码出现。
例如：9|5可写算式如下： 00001001|00000101=00001101 (十进制为13)，可见9|5=13。

按位异或运算

参与运算数仍以补码出现，例如 9 ^ 5可写成算式如下： 00001001^00000101=00001100 (十进制为12)。

另外: x|=y; x&=~y

x|=y; 等价于x=x|y，为位运算里面的或；
x&=~y 等价于 x=x&(~y); 先对y取反，再和x做与运算。

二.逻辑门和逻辑代数

1.逻辑门

与门：F = A · B = AB

或门：F = A + B

非门：

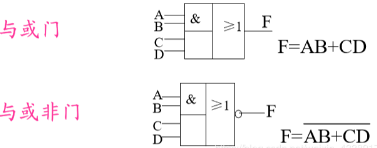

复合逻辑门：

2.逻辑函数

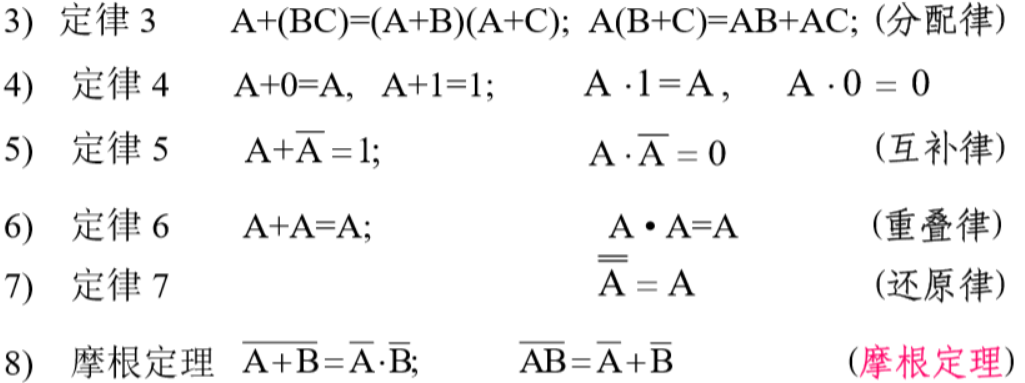

逻辑代数基本运算定律

卡诺图化简法.

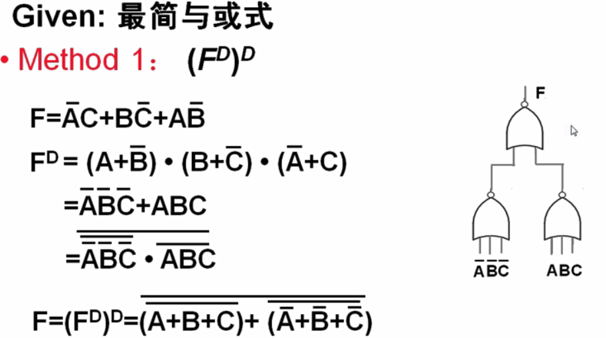

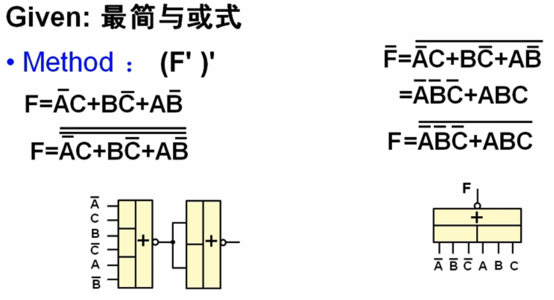

3.利用单一逻辑门设计两级门电路

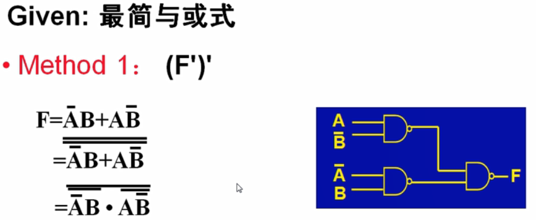

1.与非门

2.或非门

3.与或非门

三

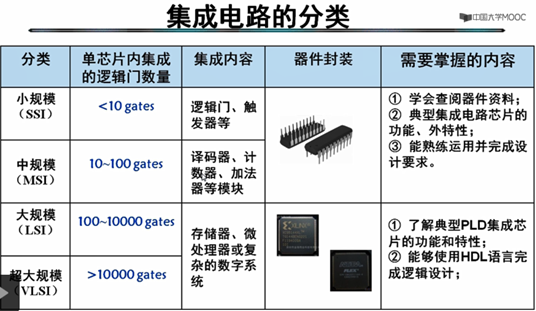

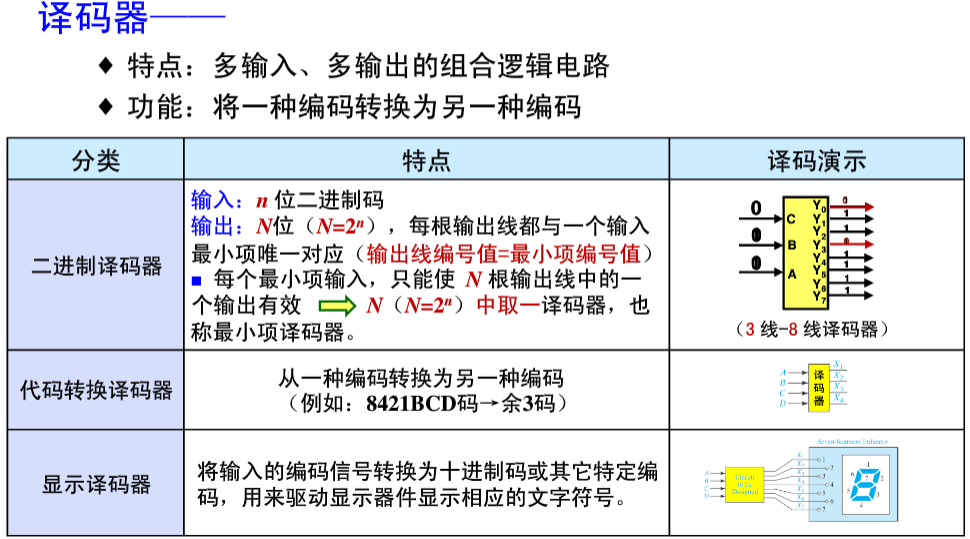

译码器

计算机在处理各种文字符号或数码时，必须把这些信息进行二进制编码，在编码时所使用的第一种二进制代码状态都赋予了特定的含义，即表示一个确定的信号或者对象，实现这种功能的电路叫编码器，如用于键盘的BCD码，ASCII码编码器等。
　　译码是编码的逆过程，在编码时，每一种二进制代码，都赋予了特定的含义，即都表示了一个确定的信号或者对象。把代码状态的特定含义“翻译”出来的过程叫做译码，实现译码操作的电路称为译码器。或者说，译码器是可以将输入二进制代码的状态翻译成输出信号，以表示其原来含义的电路。
经常用到的74318就是一个三线-八线译码器。

锁存器和触发器

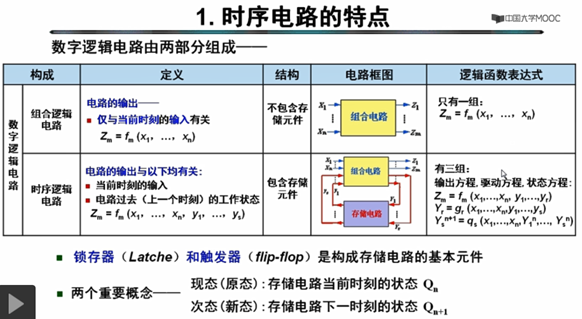

组合逻辑电路的特点：
是一种无记忆电路—输入信号消失，则输出信号也会立即消失；
电路输出端的状态完全由输入端的状态决定；
有时需要将参与运算的数据和运算结果保存起来，即在组合逻辑电路的输出端添加具有记忆功能的部件，也就是存储电路。锁存器和触发器就是构成存储电路的基本电路单元。

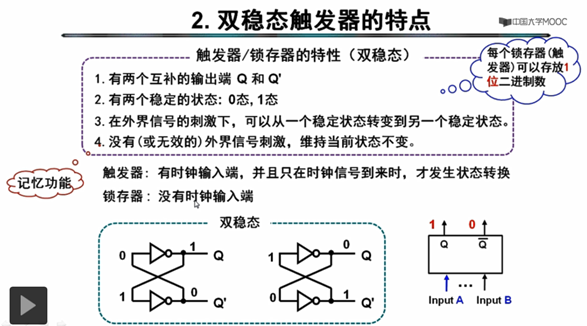

双稳态触发器

（1）是0态还是1态，看Q端的输出结果；
（2）每个锁存器（触发器）可以存放1位二进制数，因此如果要存在n位二进制数，就需要n个锁存器/触发器；
（3）所谓的稳定状态，是指当前的输出端维持不变。
（4）图示框中的双稳态例子，是由两个反相器经过交叉耦合构成的一个逻辑电路：如果Q端当前稳定在1态，经过反相器的反馈之后，Q’端就会是0态，这个0态又会通过上边的反相器加强1态的输出。

·

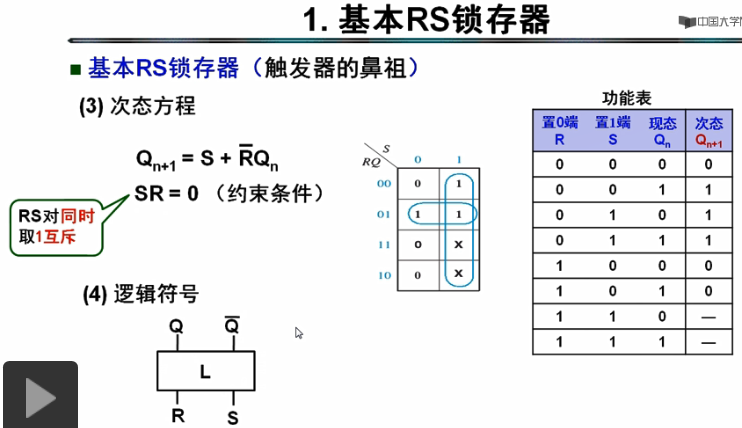

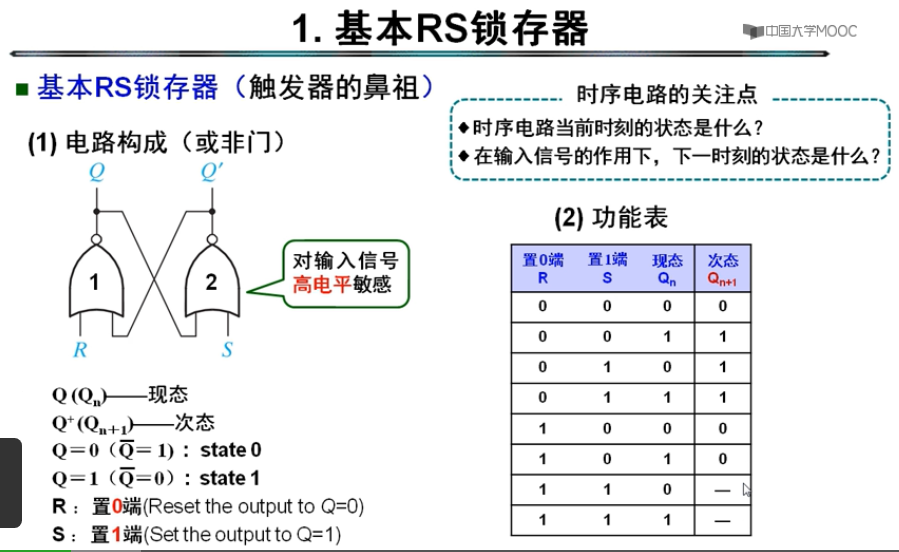

基本RS锁存器（或非门）

（1）或非门：对输入信号高电平敏感，也就是说，有n个输入端的或非门，随便给其中任何一个输入端一个高电平1，这个或非门的输出就是低电平0。

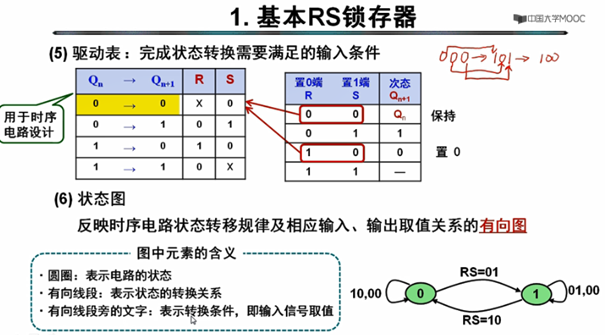

（2）功能表中体现的就是两个关注点，也就是说，当前电路的现态是什么，在输入信号R和S的作用下，它的次态会是什么？
（3）对于表中所示两个输入端给0，相当于输入了两个无效的刺激信号，所以次态不会发生改变，即保持功能；

······当R端输入高电平1，S端输入低电平0，根据或非门的特点（对高电平敏感），图中的1号或非门的输出端Q会变成低电平0，这个0反馈回来和S=0同时作用于2号或非门，使其输出端为高电平1，也就是说这个逻辑电路的次态会变成0态。所以说，当R=0，S=1，无论现态是0还是1，它的次态都是0，即置0功能；置1功能同理；
······R和S如果都是高电平1的话，Q和Q’端都是0，违背了双稳态触发器的特点（Q和Q’互补），所以RS对同时取1是互斥的。

·

·

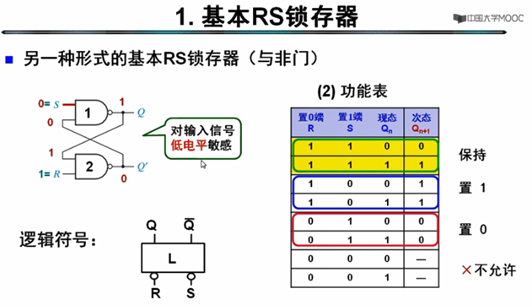

基本RS锁存器（与非门）

与非门交叉耦合而成的RS锁存器：对输入信号低电平敏感。

·

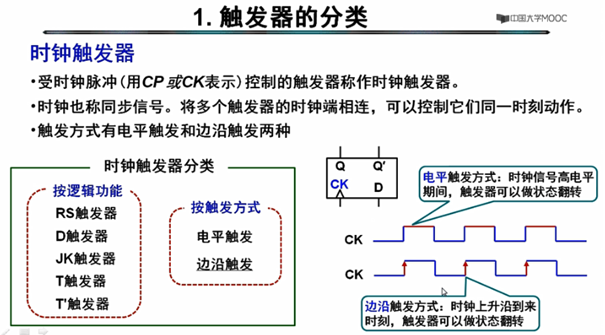

触发器

采用电平触发方式时，当时钟信号是高电平，如果D端存在干扰，Q端会输出错误的波形，即发生空翻现象。
边沿触发方式可以避免空翻现象。

·

D触发器

（1）逻辑符号中，没小圆圈代表上升沿触发，有代表下降沿触发；
（2）在第一个上升沿时刻到来时采样D端的数据，维持到下一个上升沿到来后再次采样。

·

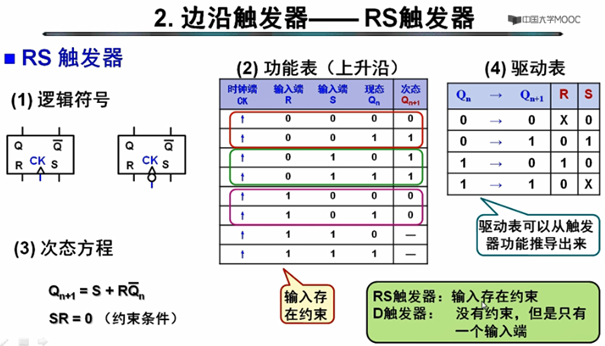

RS触发器

·

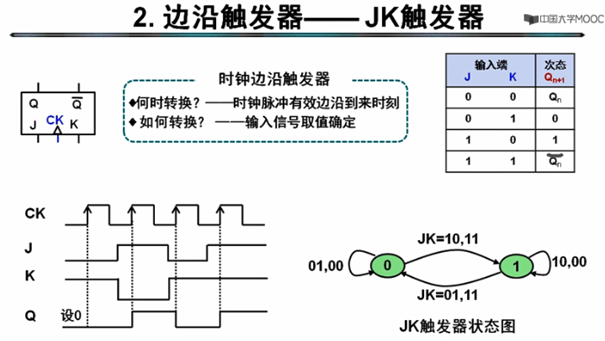

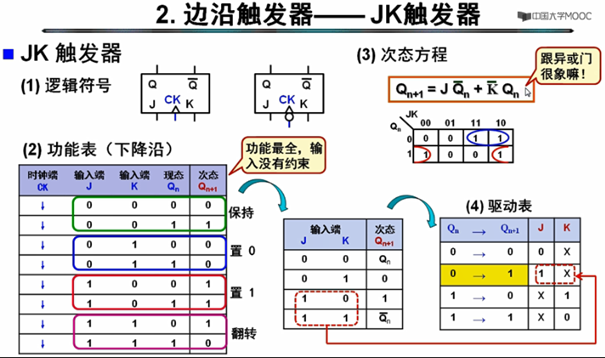

JK触发器

JK触发器有两个输入端，且之间没有约束。
两个输入端：J和K；
两种触发方式：上升沿或下降沿；
驱动表：是从功能表推出来的。在驱动表中主要关注：触发器从现态到次态完成对应的转换，J端和K端应该给什么样的信号。

·

第一个上升沿到来的时候，J和K的取值是0,1，根据功能表得到，此时是置零功能，次态为0；这个0保持到第二个时钟上升沿到来，J和K取值为1,0，是置一功能，决定了触发器的状态转变为1…

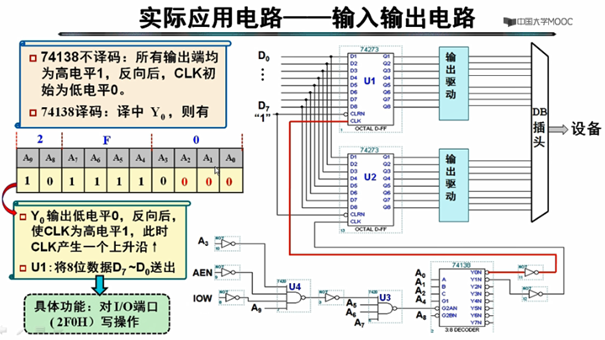

实际应用电路-I/O电路

1.两个74273的清零端“CLRN”连在一起，有小圆圈代表低电平清零，图中送的是高电平1，说明在后续操作中不执行清零操作。
2.两个芯片中集成的D1-D8共8个D触发器，分别连接在D0-D7这8条数据总线上；两个芯片的时钟端分别连接在74138芯片的输出端Y0和Y1；下边的A0-A9是地址总线。
3.对于38译码器这个芯片，它的功能是：如果该芯片不工作在译码状态下，它的所有输出端Y0-Y7均为高电平1，反向后，两个74273芯片的CLK初始为低电平0。
4.假如需要译码器处于译码状态下，首先需要它的三个使能端G1，G2A，G2B处于1,0,0。可得如下表：

如果想让Y0被译中，则译码器的三个地址输入端C,B,A对应连接的地址总线A2,A1,A0为0,0,0。如果想让Y1被译中，则译码器的三个地址输入端C,B,A对应连接的地址总线A2,A1,A0为0,0,1。（个人理解000-Y0，001-Y1，…，111-Y7）
5.Y0被译中后，Y0输出为0，U1的CLK端输入为1，U1获得一个上升沿，使得连接到U1上的D0-D7的数据被送往外围设备，也就是将执行对I/O端口(2F0H)进行写操作。
即该电路的功能就是通过74138使U1、U2进行分时操作。

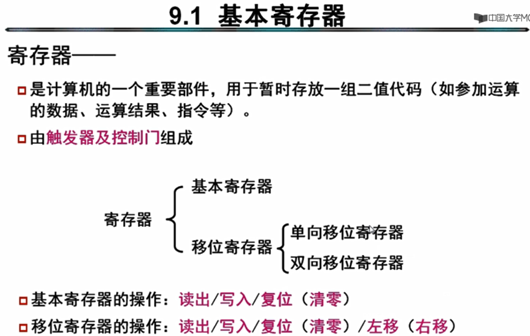

时钟逻辑部件-寄存器

·

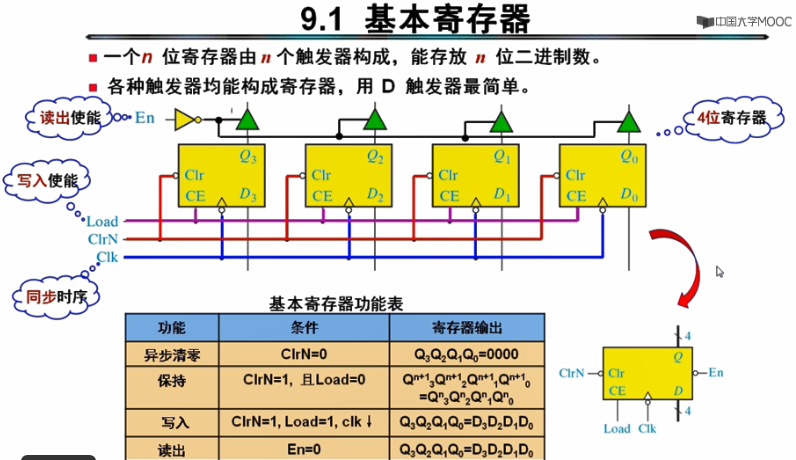

四个时钟端连在一起，受控于同一个外界时钟源，这种连接方式称为同步时序，也就是说这四个D触发器会在同一时刻进行状态改变。
异步清零功能：下图中，四个清零端连在一起，用ClrN表示，清零是低电平有效，所以给ClrN赋0，它的四个输出全是0。这种清零不需要等待时钟信号的到来，所以是异步清零。

·

基本寄存器的应用：利用三态总线进行数据传送

首先，译码器的输入端E、F送0,0，译码器的输出使寄存器A的使能端有效，也就是说寄存器A被选中；同时寄存器G的使能端信号LdG=1，寄存器H的使能端信号LdH=0。在时钟上升沿的时刻，寄存器A中的数据经由总线送到寄存器G中。同理，译码器的输入端E、F送0,1，寄存器B被选中。

·

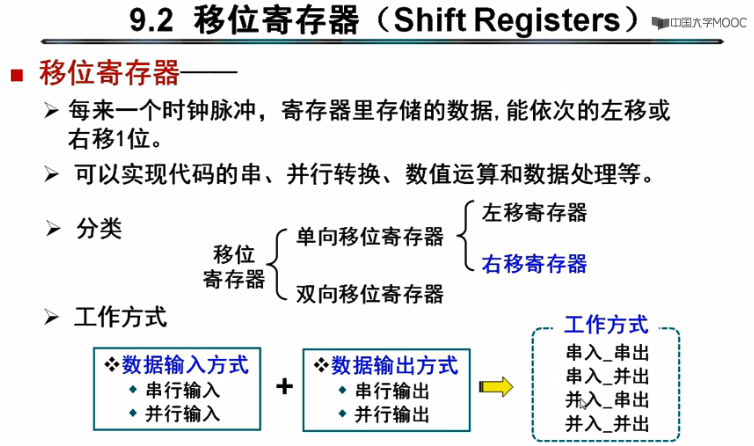

移位寄存器

·

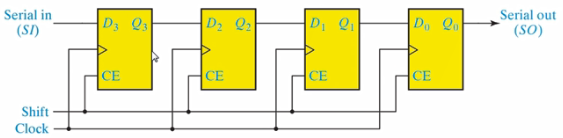

以右移寄存器为例：串行输入、串行输出的单向右移寄存器

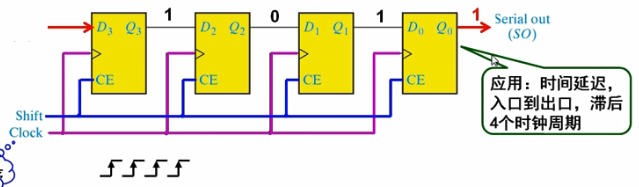

逻辑图如下，由四个D触发器组成：前面触发器的Q输出作为后边触发器的D输入；所有触发器的时钟端连接在一起，受控于同一个外界时钟源Clock，称为同步时序；这个电路中有一个输入端Serial in(SI)称为串行输入，移位路径上最后一个触发器的输出Serial out(SO)作为整个电路的输出。

·
下面分析一下这个电路的功能：

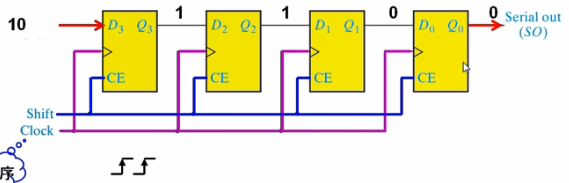

假设当前所有触发器的Q端都是0状态，现在要把一个四位二进制数1011写入到移位寄存器中。
右移方式下，数据从串行输入端送入，应该先送最低位。

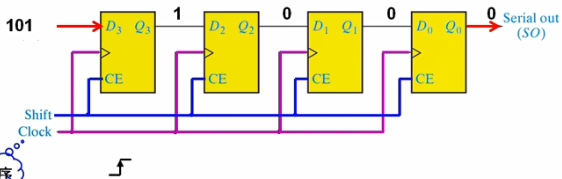

首先先让使能端送有效的高电平；当第一个时钟上升沿到来后，D3端的1会出现在Q3端。

第一个时钟沿过后，

第二个时钟沿过后，

第三个时钟沿过后，

第四个时钟沿过后，

·

串入/并出（Serial in/Parallel out）

Y0、Y1、Y2、Y3为并行输出，若是单独只取其中一个，则为串行输出。

·

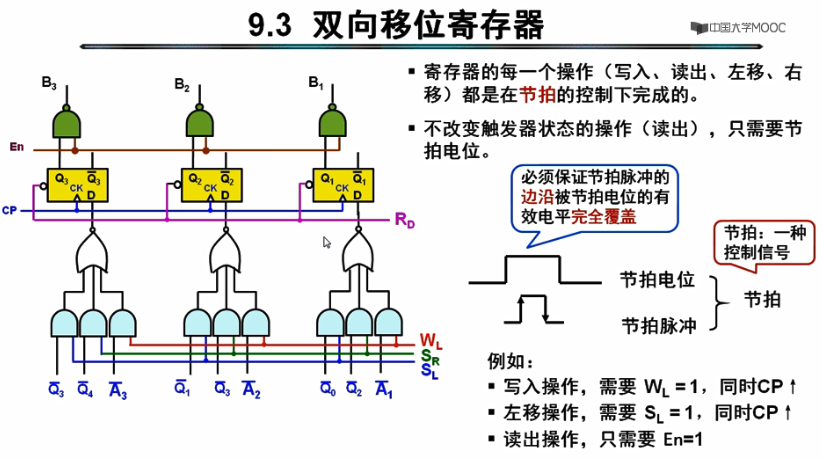

双向移位寄存器

组成：3个D触发器，同步时序，每个触发器的D输入端都是由与门和或非门形成的组合逻辑，输出端是由3个与非门形成的控制逻辑。Rd代表异步清零信号，它送低电平0的话,三个D触发器的Q端都是0状态。

功能：

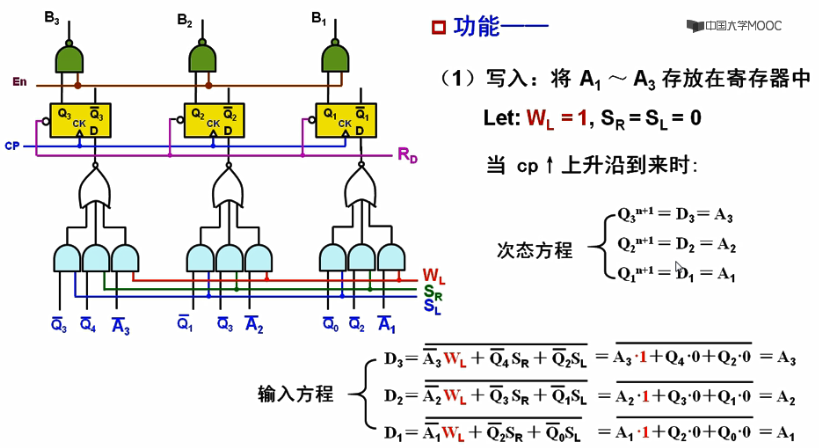

（1）执行写入操作，就不能再同时执行左移和右移操作；
根据输入方程，可知此时输入数据A1，A2，A3已经等待在D触发器的门口；
把数据送到寄存器当中的条件：在写入使能信号为高电平时，还需要时钟信号为上升沿。
在时钟上升沿到来的时候，触发器做状态改变，数据会被存放到触发器（或寄存器）中。

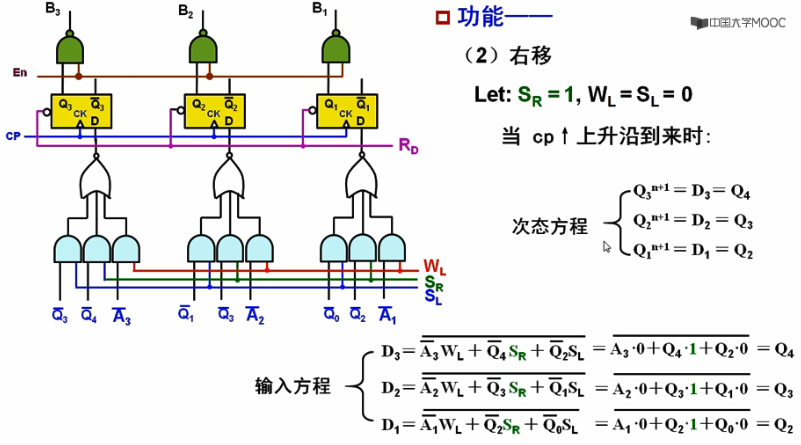

（2）右移
右移使能信号为高电平，左移和写入使能为低电平；
从输入方程可以看出，它把高位触发器的输出送给低位触发器做输入，即右移功能；
在时钟上升沿到来的时刻，触发器做状态的改变，执行右移功能。

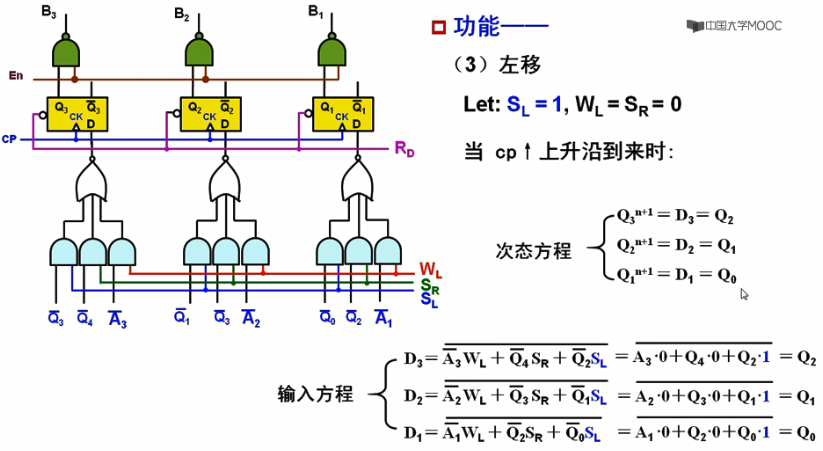

（3）左移：

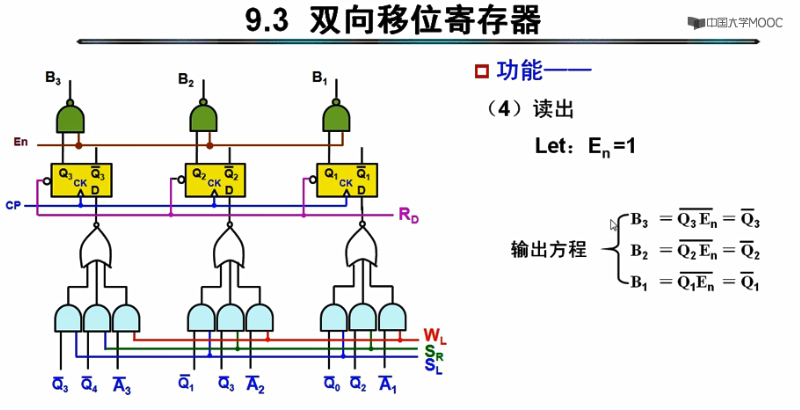

（4）读出：

·

·

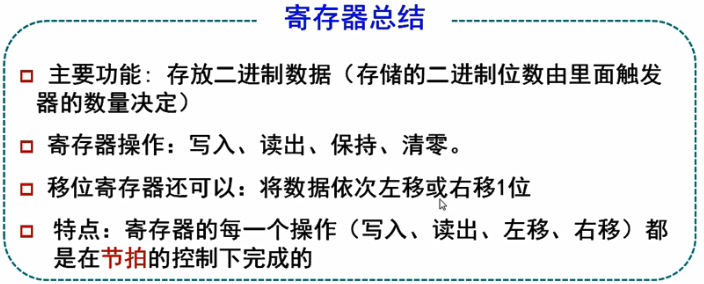

寄存器总结：

时钟逻辑部件-计数器

一种能在输入信号作用下依次通过预定状态的时序逻辑电路，是数字系统和计算机广泛使用的逻辑器件，可用于计数、分频、定时、控制、产生节拍脉冲（顺序脉冲）和序列脉冲等。

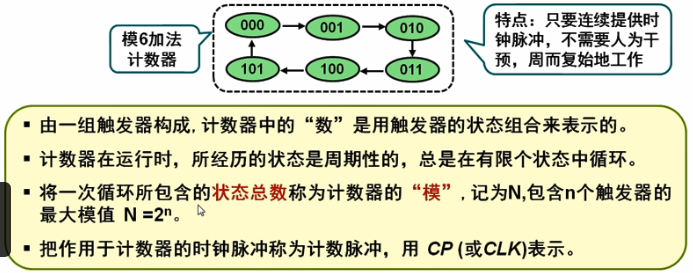

比如下图所示是某个计数器的状态图，其中的每一个状态都代表计数器的一个数，这个数是由三个触发器的状态组合表示的。

计数器的种类：
（1）按时钟方式分为：同步、异步；
（2）按功能分为：加法、减法、可逆；
（3）按计数方式分为：二进制、十进制、M进制。

异步计数器

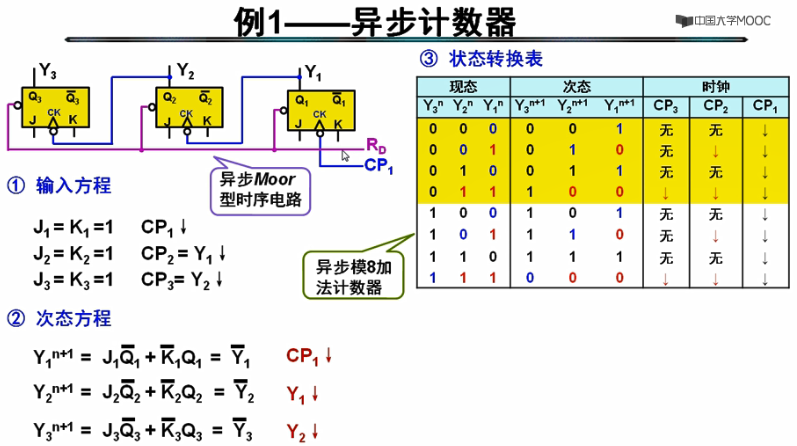

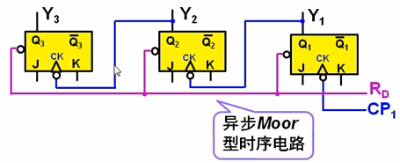

给定一个时序逻辑电路，首先需要关注它的时钟连接方式。如下图所示，有三个JK触发器（下降沿触发），它们的时钟端没有连接在一起，所以是异步时序；该逻辑电路的输出直接以触发器的状态作为输出，所以它是异步Moor型时序电路。

分析：
首先，三个JK触发器的J、K端都是悬空，对于TTL电路，悬空相当于接入高电平；第一个触发器的时钟端来源于外接时钟源，所以它是在CP1的下降沿触发；第二个触发器的时钟端连接的是第一个触发器的Q1输出端，所以它是在Y1的下降沿触发。
接着，列写输入方程，即要确定每一个J端和K端的连接方式；接着，列写次态方程：把J和K的值代入，它们都是反转的功能，每个反转功能分别是在CP1、Y1、Y2的下降沿实现；接着是状态转换表，其体现出的信息是：现态（时序电路当前时刻的状态）是什么；在输入信号的作用下，次态是什么。

eg：

假设触发器的当前状态为全0状态。
首先要给CP1这个外接时钟源提供一个下降沿，当下降沿到来时，Y1可以做状态的反转，即从0变为1，这是一个上升沿，但是对于Y2来讲，它需要的是Y1的下降沿才可以做状态的转变，所以第二个触发器保持，第三个触发器也是保持。所以000的次态是001, 001又变成新的现态，如果需要状态转变仍然需要提供CP1时钟的下降沿，CP1下降沿到来后，Y1从1变为0，是下降沿，第二个触发器有了它需要的时钟下降沿，可以实现状态反转（即由0变为1），以此类推。

JK触发器的J、K端接高电平1，相当于是一个T’ 触发器，T’ 触发器具有二分频功能。
Y1是第一个T’ 触发器的输出，它对自己的时钟CP1是二分频功能，二分频功能的实现是在CP1的每一个下降沿。
以此类推。得到波形图，和状态表一样。

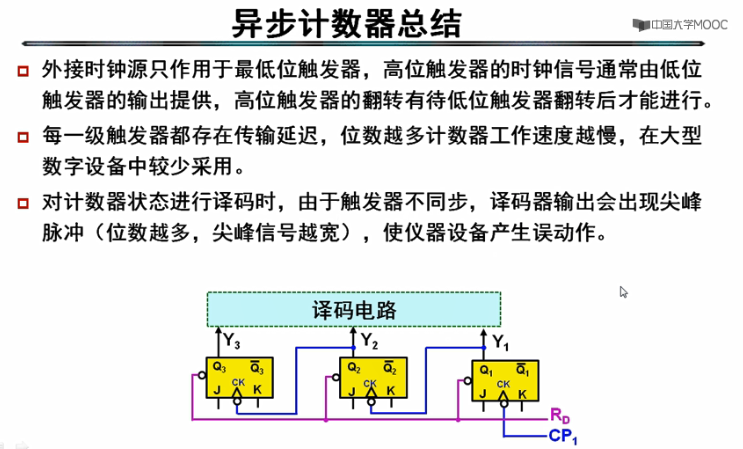

异步计数器总结：

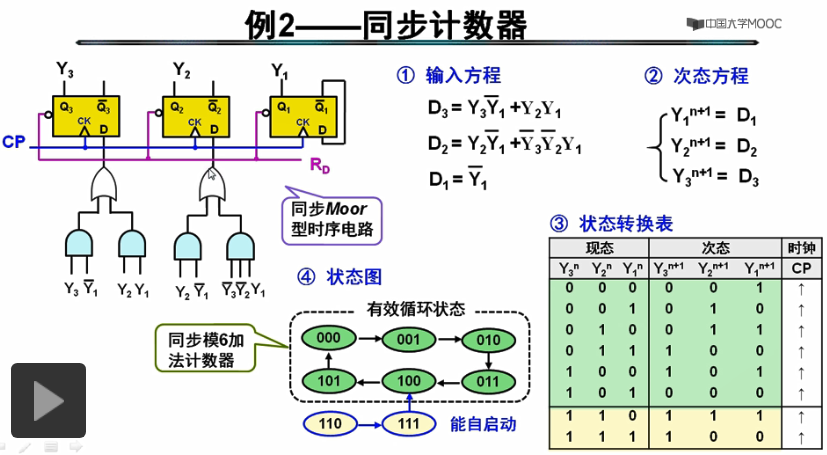

同步计数器

所有的时钟端连在一起；电路以触发器的Q输出作为整个电路的输出；第一个触发器的D输入端来源于Q1非的反馈，第二、三个触发器的D输入端来源于与门和或门组成的组合逻辑。

对于同步计数器，它们的时钟端连在一起，所以所有的触发器同时进行动作。

eg：

触发器当前的所有现态是0，把它代入输入方程，再代入次态方程，计算得出次态。次态的实现需要时钟的上升沿来。
从状态图中可以看出，这个时序电路可以自启动（即不需要人为干涉，可以从任意初始状态开始，经过任意时钟边沿后，一定能够进入到有效循环状态下）。

同步计数器总结：

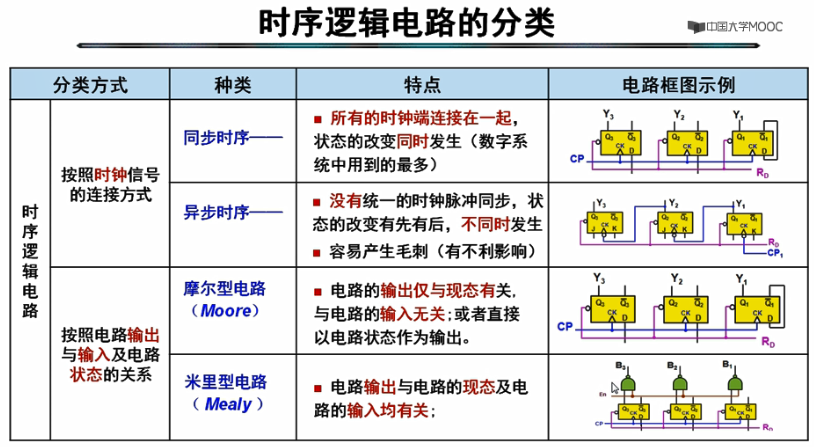

时序逻辑电路的分析方法：

确定系统变量（输入变量、输出变量、状态变量）
①列驱动方程（控制函数）
②列输出方程（输出函数）
③列状态方程（次态方程）
④列写状态转换表
⑤画出状态图
⑥画出波形图（如必要）

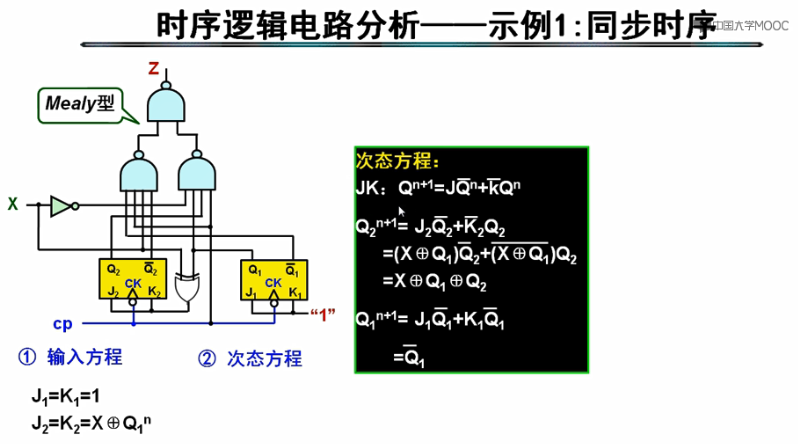

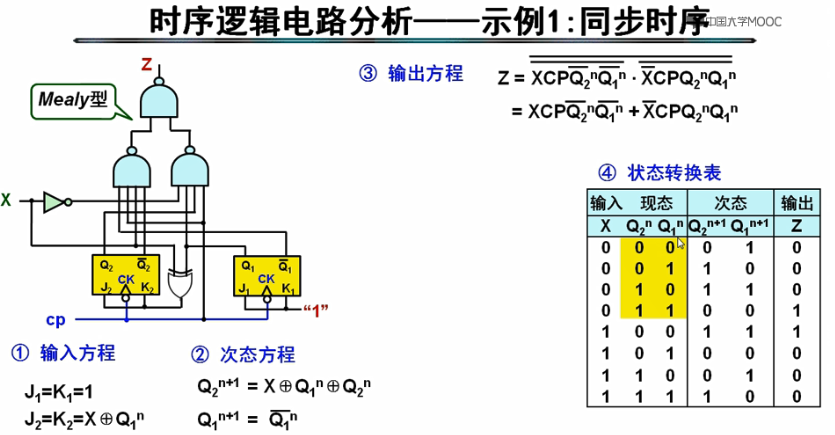

eg：同步时序，X为外接输入，Z为输出；输出不仅与输入、时钟有关，还与触发器的状态有关，所以是一个Mealy型的电路。
首先确定输入方程，J1和K1都是连接高电平1，J2和K2是一个异或门的输入；

然后确定次态方程，把J1K1J2K2分别代入到JK触发器的次态方程中，得到：

然后确定输出方程，再推出状态转换表：X作为外界取值，有“0”和“1”两种；两个触发器有四种输入组合，所以总共有8种取值情况。

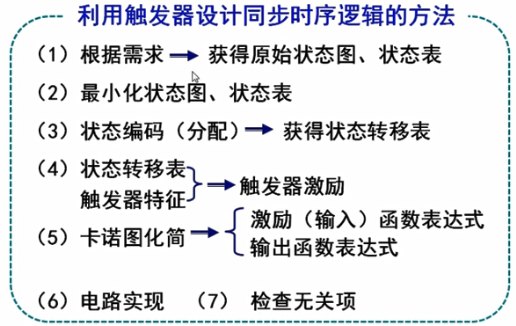

利用触发器设计同步时序逻辑

暂到此处，后边还有设计同步时序的例程等，用到再学。
