概述

前言

折腾了下System Generator里头的黑盒（black box），该模块就能实现将硬件语言描述的设计导入到System Generator中进行使用，今天也是对该模块实现将HDL描述导入模型文件，然后用于数字信号处理的实现，其次对模块做好配置，使其可以通过仿真验证。

设计

打开软件和新建空白模型这些就不再多述了，直接上今天的主题，在模型文件中放置Black Box，路径是：Xilinx Blockset/Index/Black Box，然后在弹出的窗口选择需要链接到黑盒的HDL文件，我这边为让步骤简单些，就直接使用Xilinx官网提供的一个滤波器的文件（transpose_fir.vhd）进行设计，注意：这些文件都要放在一个路径下
在这里插入图片描述

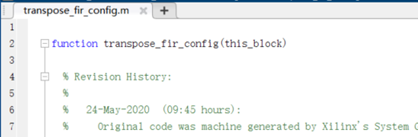

然后会自动加载一个.m（transpose_fir_config.m）的代码，并在MATLAB中打开。

需要对里面的配置做下更改
dout_port.setType(‘UFix_26_0’);中的UFix_26_0改为Fix_26_12，代表有符号的定点数，26bit的位宽，二进制点在最左侧的位置，改好后如下：
在这里插入图片描述
在65行的即 this_block.addFile(‘transpose_fir.vhd’)的上方添加：this_block.addFile(‘mac.vhd’)，使得可以加载滤波系数，改好后做保存，即可关闭此文件。

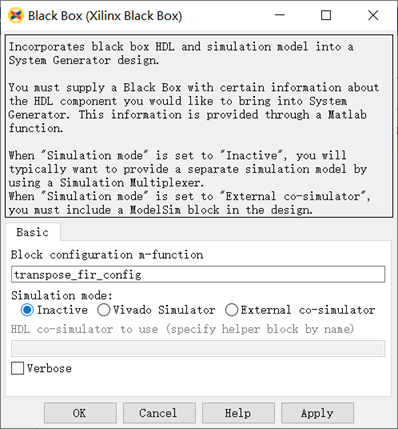

双击Block Box模块，打开配置界面；
Block configuration m-function就是配置所需的m函数，也就是刚刚自动生成的一个，也可以换成自己创建的。
Simulation mode：就是选择仿真模式，总共有三种；
Inactive：使用这种模式的话，会忽略黑盒的输入，直接生成零；当黑盒有单独的仿真模型可用，并且模型使用模拟多路复用器与黑盒并联时，通常使用此设置。
Vivado Simulator：该模式下，使用与黑盒关联的 HDL 上的协同仿真生成黑盒的仿真结果。
External co-simulator：使用该模式，需要向设计添加 ModelSim HDL 协同仿真模块，并在 HDL 共同模拟器中指定 ModelSim 模块的名称以使用字段。在此模式下，使用
HDL 协同仿真。

选择Inactive，看看该种模式下的效果，点击OK关闭。
在这里插入图片描述

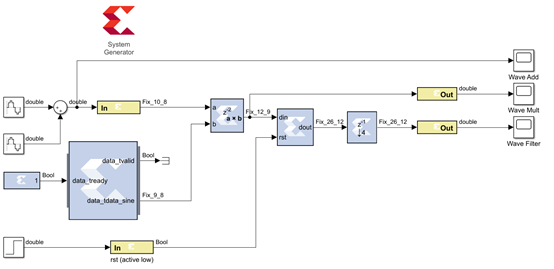

不过在使用前，还需要添加测试模块所需的其他模块：

具体配置可获取本次设计的文件进行学习，模块的配置参考ug958
对设计做下简单说明：输入两个正弦信号叠加的信号再和一个30M的正弦混频所得的信号，然后再通过黑盒所加载的HDL文件，然后经过下采样再示波器做显示。
Step就是做提供一个复位信号，初始为0，之后一段时间都保持为1。
然后将Stop Time设置稍微大一点，本设计设置了500，然后点Run，观察示波器显示：

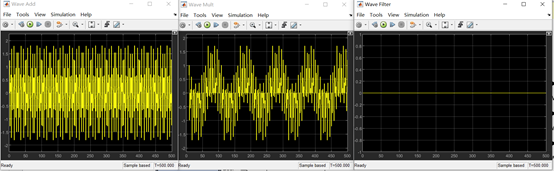

在这里插入图片描述
左边的是叠加后的信号，中间的是混频后的信号，最右边的就是经过黑盒后的信号，可以看到这时候的值一直保持为0，然后将黑盒配置的仿真模式再改为Vivado simulator，继续运行，这时的结果如下：

前两个代表的输入信号未变，经过黑盒输出的信号可以明显看到此时不再是零，而是是混频的信号的包络，也是黑盒所加载的滤波器的滤波效果。
