1.时序电路设计步骤：

1.功能说明；
2.形式化：做状态图或状态表；
3.状态赋值：给每一个状态指定一个编码；
4.确定下一状态方程→触发器的输入方程；
5.确定输出方程；
6.优化表达式；
7.工艺映射；
8.验证。

2.形式化

●方式：做状态图或状态表
●状态：状态是对输入历史的处理或抽象，记录着有意义的、过去的输入特性，用来影响未来的输出。状态要尽可能被重用，即抽象程度要尽量高。

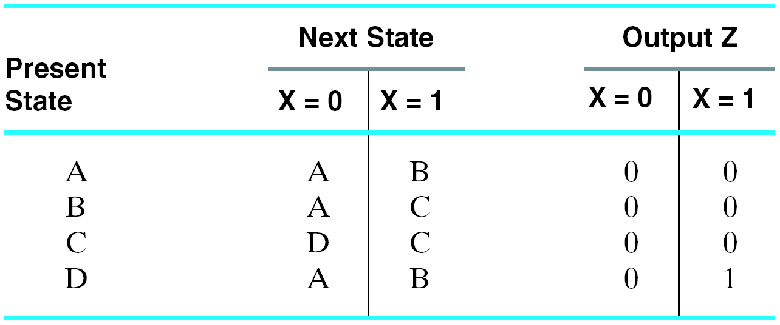

●例：做出1101序列识别器的状态图及状态表：

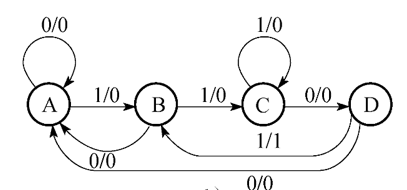

1).Mealy型电路：


2).Moore型电路：增加一个状态形成输出

Moore型电路状态数通常比Mealy型多；输出不直接随输入而变。
●等价状态：
如果两个状态对于任意一个输入序列，其输出序列均相同；或者对于任意一个输入符号，其输出相同，并且下一个状态相同或等价，则称该两个状态等价。
等价的状态可以合并，仔细定义新的状态可以减少多余的状态。

3.状态赋值

●设有m个状态需要编码（赋值），最少需要logm个二进制位，赋值时用了几个二进制位就要用几个触发器。

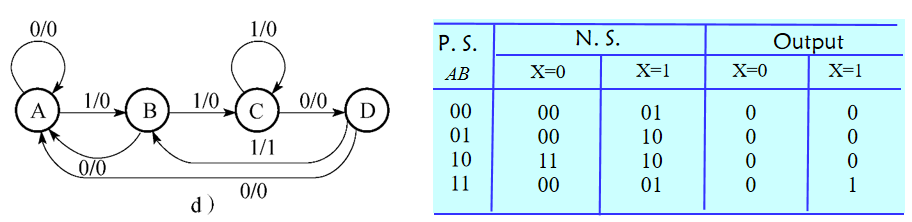

●计数顺序分配法：A=00, B=01, C=10, D=11

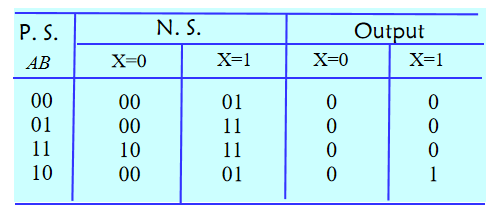

●格雷码分配法：A=00, B=01, C=11, D=10

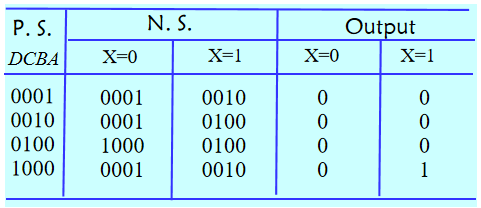

●单热点分配法：A=0001, B=0010, C=0100, D=1000

●使用根据：
1).计数分配法适用于大部分情况；
2).格雷码分配法可以对触发器输入方程进行化简，电路功耗少，成本低，出错可能性小，适用于状态繁多的情况；
3).单热点分配法能很容易地获取下一方程（卡诺图中只有一个1），调试分析简单，适用于需快速得到结果的情况。
