前言

很多朋友私信问我我的AMESIM和MATLAB联合仿真是怎么弄的，大家反复尝试都有问题，这里我就把我踩过的坑总结下（以前参考网上的各路帖子，各种翻车，各类帖子基本上都写的不够完整因此总有各种问题，我调试了好久之后终于搞定），给大家详细讲解一下如何安装配置这俩软件的联合仿真。如果后续碰到什么问题，我这里再继续更新在这个帖子里。

一、Amesim与Matlab联合仿真是什么？

这个网上已经有许多解释了，我这里讲一下我自己浅薄的理解：

1. 其实Amesim中能做的仿真，大多数情况下Matlab都能实现，但是由于使用Matlab实现时候，你需要完全理解模型背后的机理公式然后建立才行，因此在不需要刨根问底的情况下，使用成熟的Amesim模型库来构建物理模型是一个很高效的选择。

2. 在我使用的过程中，Amesim如上所述为一个高效的物理模型构建工具，而Matlab/Simulink则主要用来构建控制算法。对于我的需求来说，使用联合仿真确实大幅提高了工作效率。

3.对联合仿真的使用我这边还只是新手，请各位大佬多指教~

二、软件安装和环境配置

1.软件安装

联合仿真需要两个软件，Amesim与Matlab。软件安装部分一开始是参考大佬的文章：https://blog.csdn.net/jaysur/article/details/103546126 。但是由于部分内容发现翻车了，因此进行了调整。

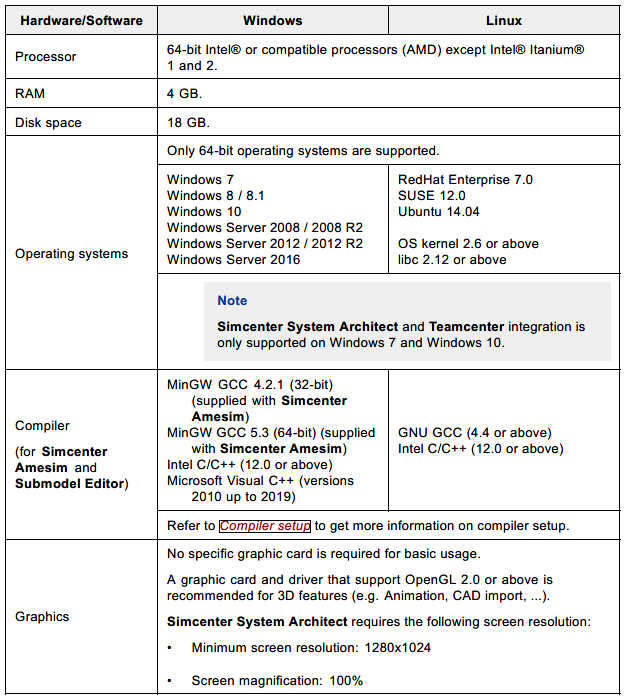

（从大佬这借用一下图片）

编译器方面，虽然Amesim官方说MinGW是OK的，但是一方面MinGW下载安装又很麻烦（下载网址搞起来都很费劲），而且经过测试，多次在MinGW编译上翻车后，我发现使用Microsoft Visual C++作为二者的编译器比较容易而且不容易出问题。

基础要求

系统必须是64位系统

保证三个软件按如下顺序安装OK

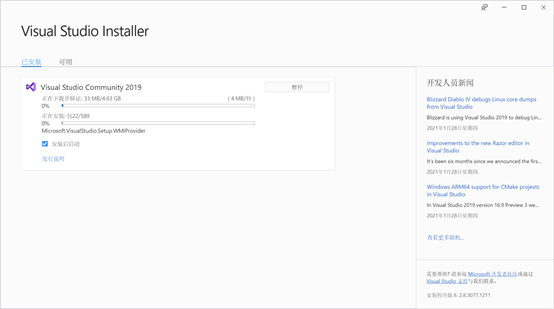

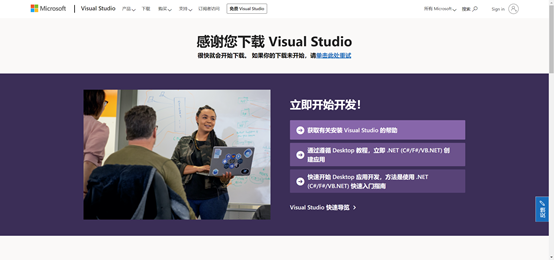

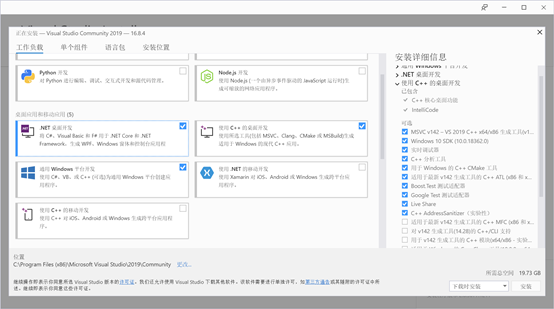

1.MS VS 2019（安装时候要点选所有Windows相关的Net，C，C++相关的桌面包）

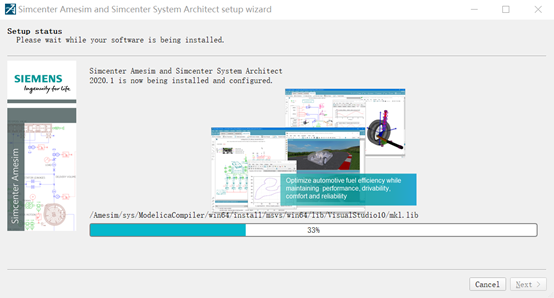

2.AMESIM 2019.2（Amesim安装参考：我这另一篇博客 https://onebigsoap.blog.csdn.net/article/details/108455026）

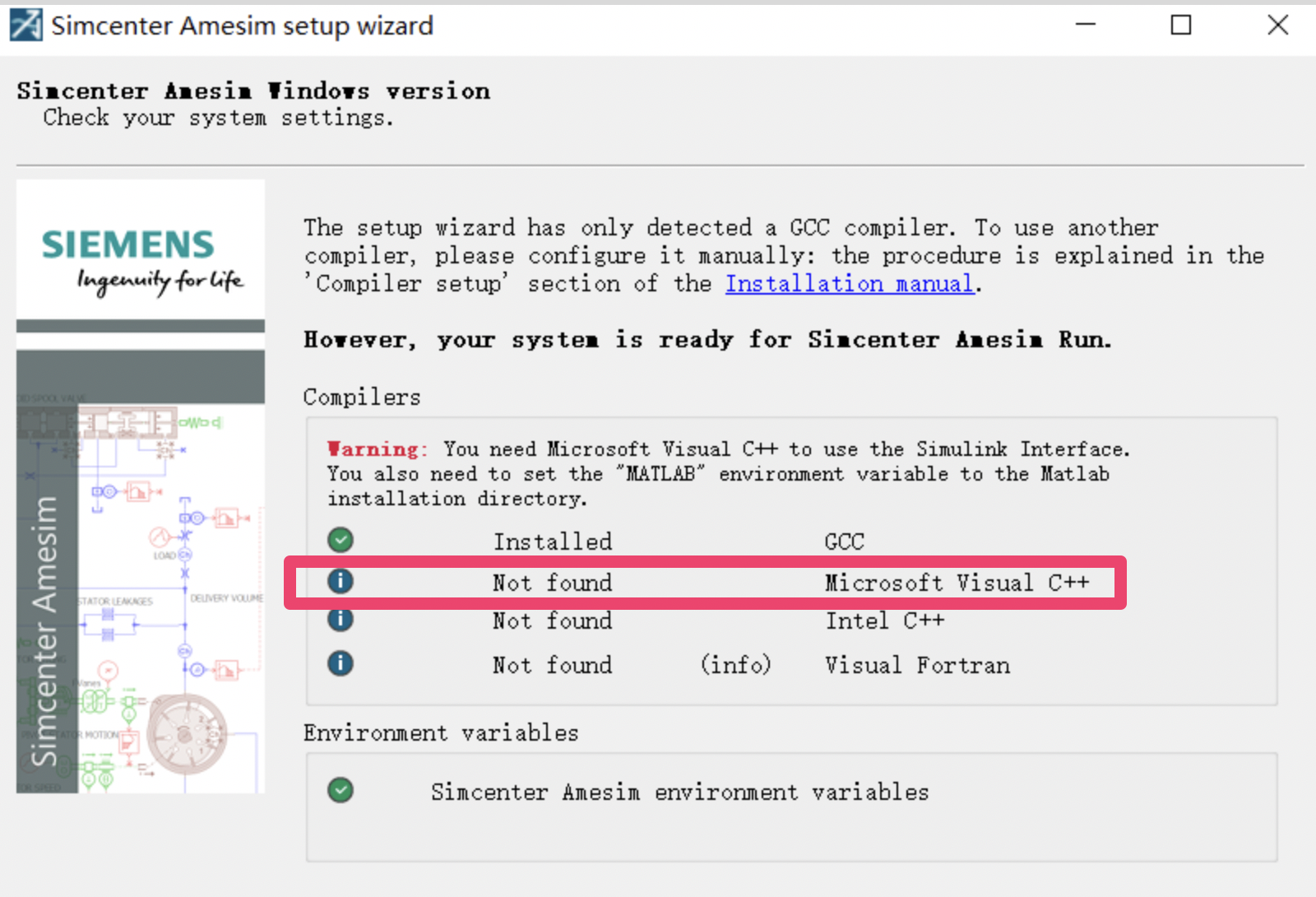

尤其注意安装后，标红色框的部分有没有打钩，正常来说第一步安装OK的话，这里不会是Not found，而是Found。

3.Matlab 2019b

这个部分的安装没有什么特别特殊的。

如果是使用2020版本，则保证所有的都是2020版本软件。

安装注意事项：

VS软件设置一个集中的地方去进行存放！并且保证无空格地址。安装时，保证安装路径均为英文，且不包含空格。AMESIM如果报出自己需要安装任何库，要在Matlab安装前安装好。

2.环境配置

在安装完Visual Studio、 Amesim 、 Matlab之后，需要配置环境变量。

在windows桌面，右键“计算机”-“属性”-“高级系统设置”-“环境变量”里添加用户变量和系统变量。

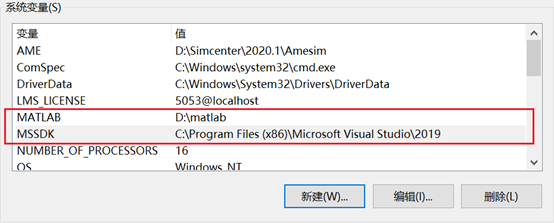

添加AME路径

• 确保有AME，其值为D:Simcenter2019.2Amesim
• 添加 变量名：MATLAB，变量值：D:PolyspaceR2019b
• 添加 变量名：MSSDK，变量值：C:Program Files (x86)Microsoft Visual Studio2019
• 确保Path变量里有：

添加Matlab路径

• 添加 变量名：HOME，变量值：D:
• 添加 变量名：MATLAB，变量值：D:PolyspaceR2019b

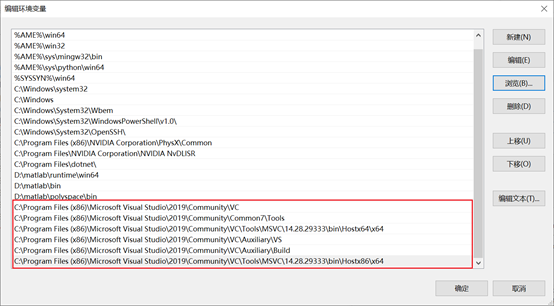

添加VC相关路径：

系统设置

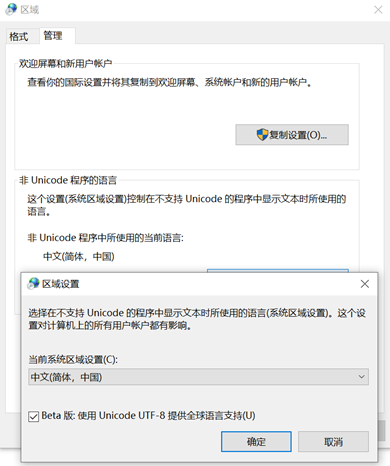

控制面板-时钟和区域-区域-管理-更改系统区域设置，勾选Beta版：使用 Unicode UTF-8提供全球语言支持（U）

3.软件特殊配置

（重点）在Matlab中启用VC++作为编译语言

在matlab中输入 mex -setup 即可选择，具体步骤（借用一些大佬的图，我的直接输入mex -setup 即可）

（重点）修改Amesim中检测编译器的文件使其能够发现VS编译器

当AMESim能检测到C++时，会在安装目录下自动生成相应的使用文件。如下图：

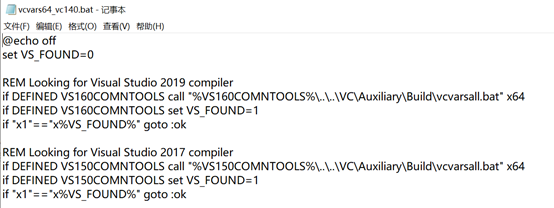

这几个文件在VS的目录中也有对应文件。在使用Amesim通过VC++尝试编译一次模型后（当然你应该会失败），会生成一个vcvars64_vc140.bat的文件（vc140这个不一定一样）。这个文件应该是用来调用VS的VC++编译器（我猜），而初次生成的bat内的调用位置则是错误的。。。

因此这里我们修改原有的bat，添加正确的VC++编译编译器位置：

更改前

更改后

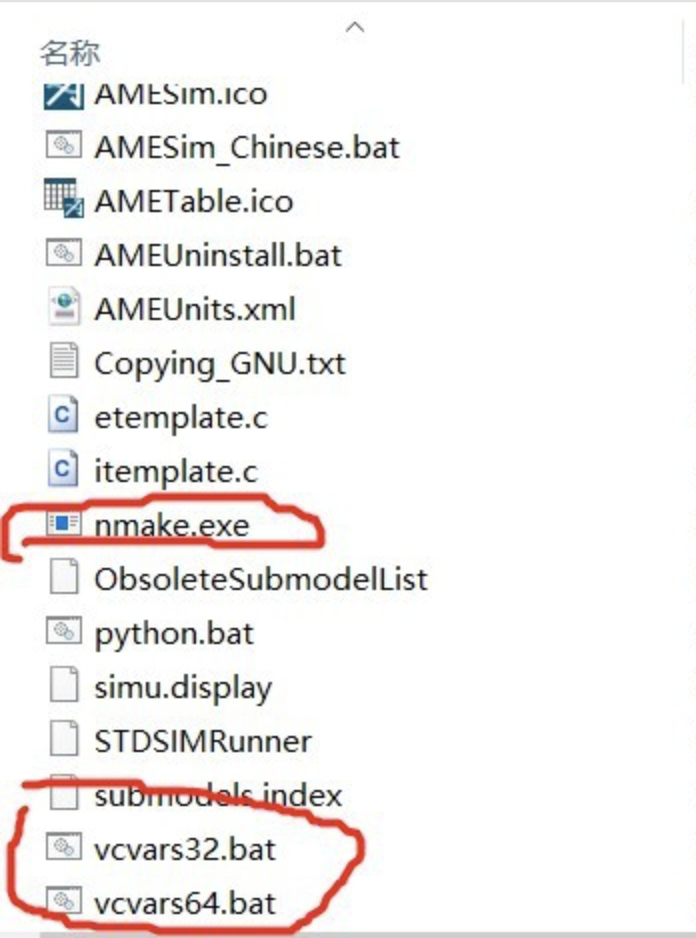

随后将我们在64位vs文件夹中找到的的nmake，复制到amesim根目录：

重启电脑，然后打开Amesim和Simulink，就可以愉快的进行联合仿真了~

3.联合仿真运行测试

找个简单例子来讲一下后续启动联合仿真的简单流程~

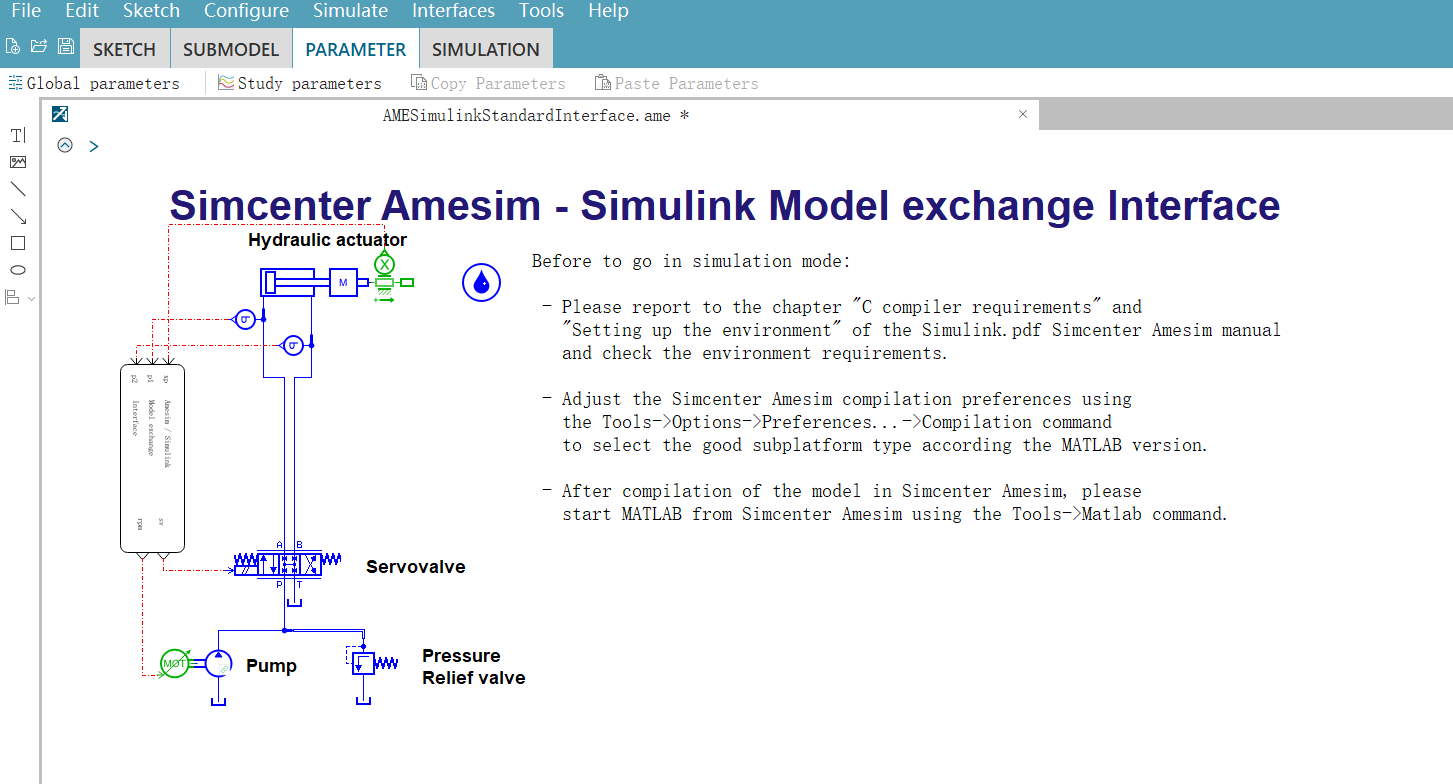

打开一个联合仿真DEMO

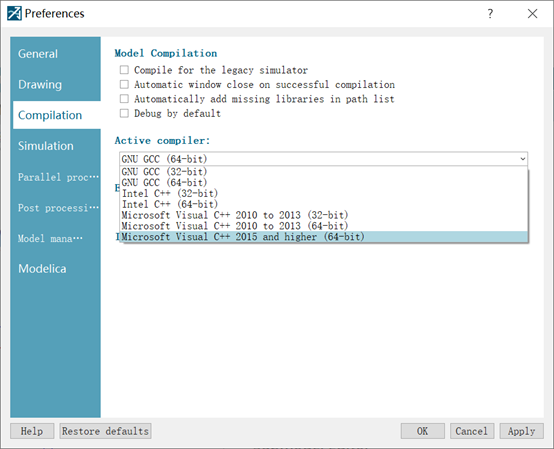

 选择VC作为编译器

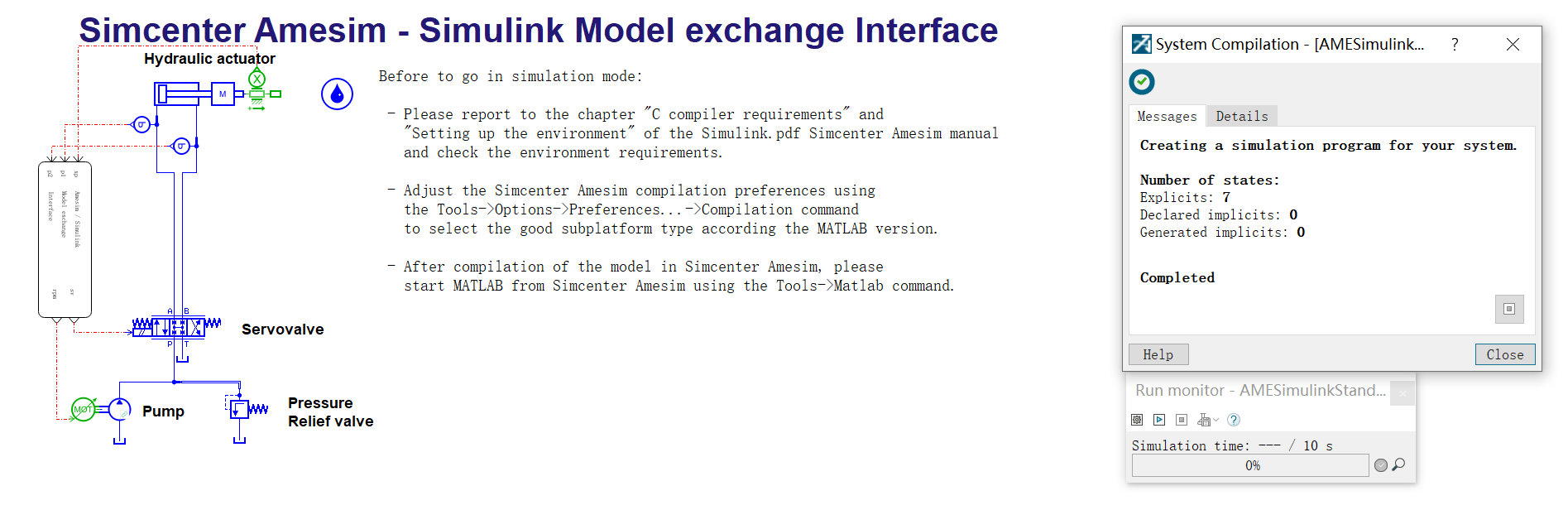

点击Simulation对模型进行编译

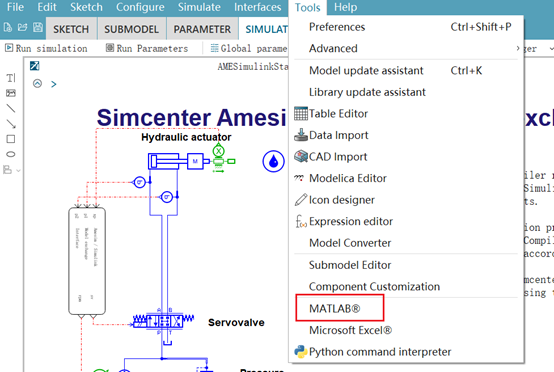

打开matlab

就可以看到刚刚的模型编译完成了，产生一个如上图红框所示的mexw64文件，，至此表明联合仿真调试完成。

总结

我这里写出的流程和原理，可能有些步骤是多余的，有些解释是错的，原理也不清楚，但是我这里用这个流程配置了3台不同的电脑，所以我觉得这个步骤起码按着做是没问题的，相信各位做联合仿真的朋友都体会过这种配置软件和环境的痛苦。。。。。

如有任何建议和不足，请各位大佬指出，谢谢！
