概述
一.设计D触发器，进行仿真验证
1.新建工程

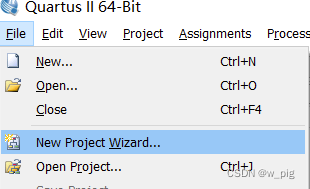

点击file->New Project Wizard…
2、创建原理图
点击file->New->Block Diagram/Schematic File

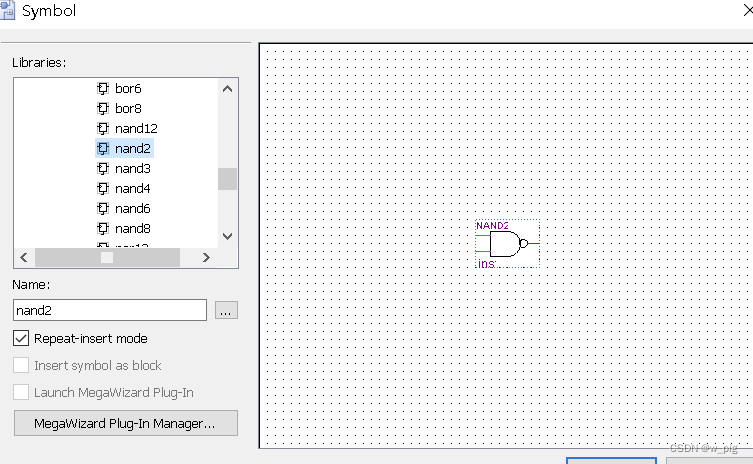

输入nand2，右边会出现对应的两输入的与非门，依次添加4个与门nand2和1个非门not

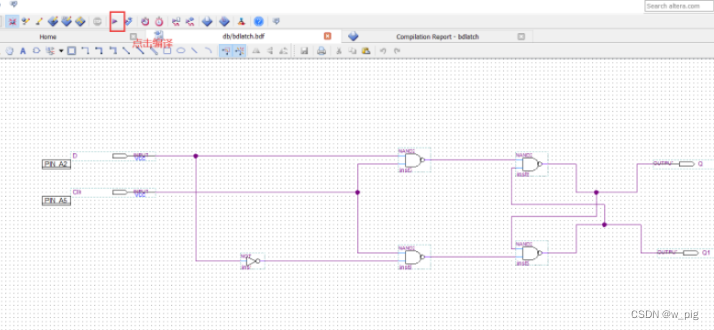

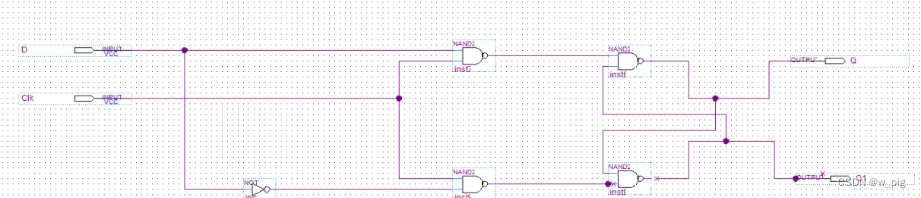

通过工具栏的输入输出工具，以及连线工具设计出如下图
保存电路图

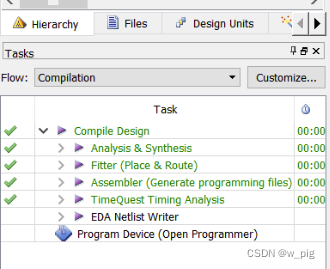

启动分析与综合，编译原理图文件
3、创建vwm格式波形文件

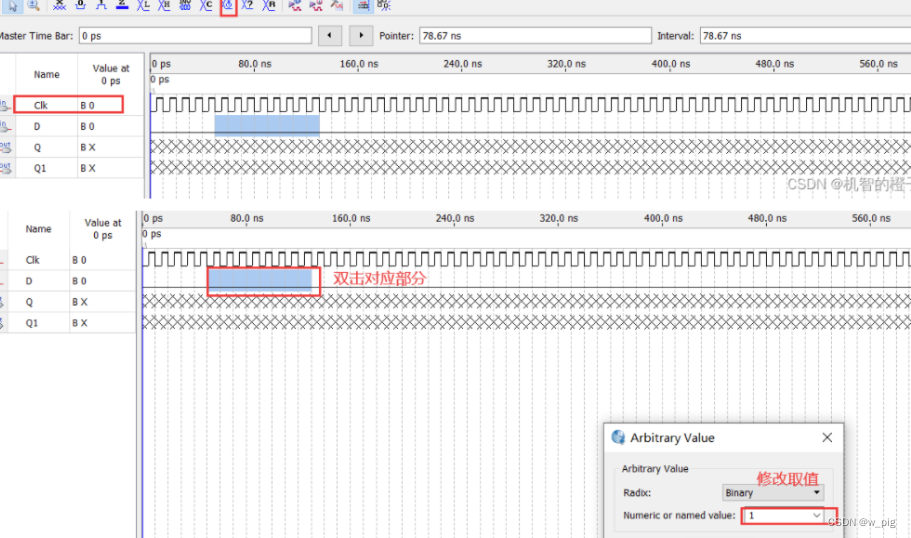

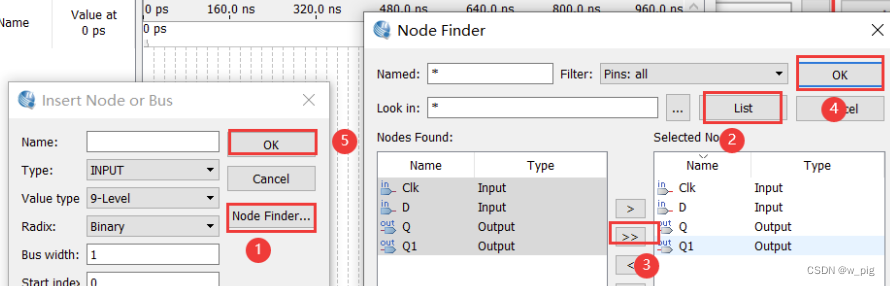

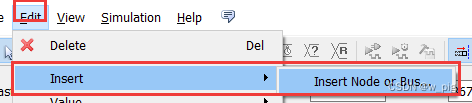

选择CLK修改波形
编译一下

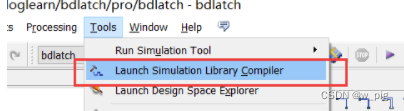

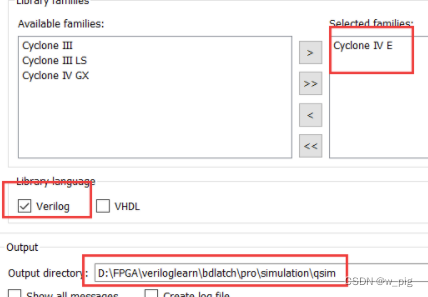

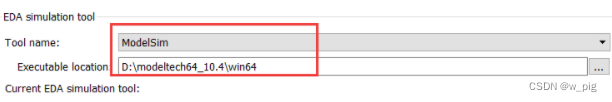

选择仿真器编译一下

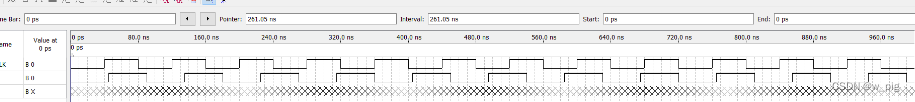

波形仿真
二.调用D触发器，进行仿真验证
1.新建工程
同上
2.创建方框文件

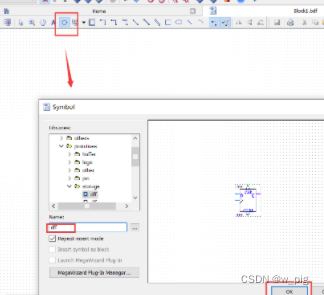

调用D触发器

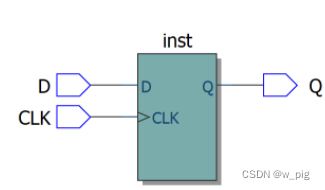

绘制效果

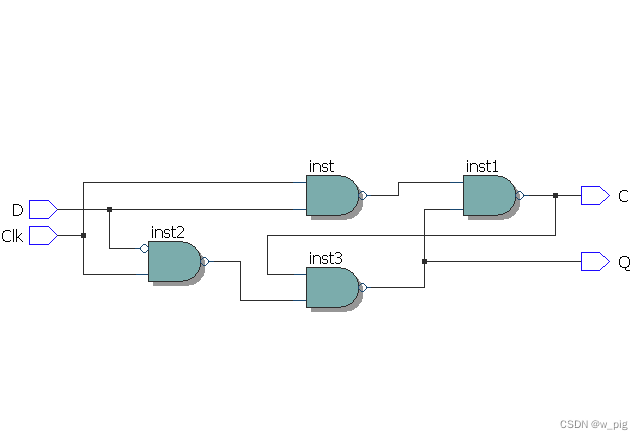

3.编译原理图文件，查看硬件电路图
4.创建vwm格式波形文件及时序仿真
编辑波形图
三、在Quartus-II中用Verilog语言写一个D触发器及仿真
1、编写Verilog文件
代码:
//VOL_chufaqi是文件名
module VOL_chufaqi(d,clk,q);
input d;
input clk;
output q;
reg q;
always @ (posedge clk)//我们用正的时钟沿做它的敏感信号
begin
q <= d;//上升沿有效的时候，把d捕获到q
end
endmodule

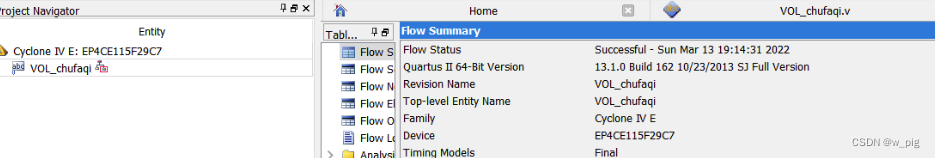

编译结果：
2、查看生成的电路图

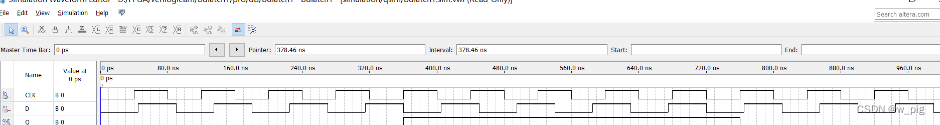

3、仿真效果
