前言

HDLbits网站如下

Problem sets - HDLBits (01xz.net)

从本期开始我们继续HDLbits第三章Circuits的学习，本期的内容是3.2.2 Counters

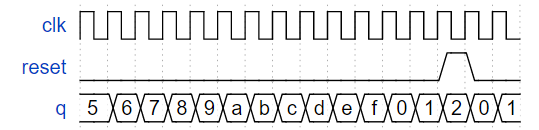

3.2.2.1 Four-bit binary counter(Count15)

构建一个4位二进制计数器，从0到15（含）计数，周期为 16。复位输入是同步的，应将计数器复位为 0。

Solution：

module top_module (
input clk,
input reset,
// Synchronous active-high reset
output [3:0] q);
always@(posedge clk) begin
if(reset||q==4'd15)
q<=4'd0;
else
q<=q+4'd1;
end
endmodule

由于本题中q是4bit向量，所以if条件中不需要加 ”|q==4‘d15“，q会从15滚动到0

3.2.2.2 Decade counter(Count10)

构建一个十进制计数器，从0到9（含）计数，周期为 10。复位输入是同步的，应将计数器复位为 0。

Solution：

module top_module(
input clk,
input reset,
output reg [3:0] q);
always @(posedge clk)
if (reset || q == 9)	// Count to 10 requires rolling over 9->0 instead of the more natural 15->0
q <= 0;
else
q <= q+1;
endmodule

3.2.2.3 Decade counter again(Count1to10)

构建一个十进制计数器，从1到10（含）计数，周期为 10。复位输入是同步的，应将计数器复位为 1。

Solution：

module top_module(
input clk,
input reset,
output reg [3:0] q);
always @(posedge clk)
if (reset || q == 10)	// Count to 10 requires rolling over 9->0 instead of the more natural 15->0
q <= 1;
else
q <= q+1;
endmodule

3.2.2.4 Slow decade counter(Countslow)

构建一个从 0 到 9 计数的十进制计数器，周期为 10。复位输入是同步的，应该将计数器重置为 0。我们希望能够暂停计数器而不是每个时钟周期总是递增，所以slowena 输入指示计数器何时应该增加。

Hint：这是一个带有使能控制信号的常规十进制计数器

Solution：

module top_module (
input clk,
input slowena,
input reset,
output [3:0] q);
always@(posedge clk)
begin
if(reset)
q<=4'd0;
else if(slowena)
begin
if(q==4'd9)
q<=4'd0;
else
q<=q+4'd1;
end
end
endmodule

3.2.2.5 counter 1-12(Exams/ece241 2014 q7a)

设计一个具有以下输入和输出的 1-12 计数器：

  • Reset 同步高电平有效复位，强制计数器为 1
  • Enable 为高时计数器运行
  • Clk 上升沿触发时钟输入
  • Q[3:0] 计数器的输出
  • c_enable, c_load, c_d[3:0] 控制信号发送到提供的 4 位计数器，因此可以验证正确的操作。

您可以使用以下组件：

  • 下面的四位二进制计数器（count4），具有使能和同步并行加载输入(加载的优先级高于使能)。为您提供了count4模块，在您的电路中实例化他。
  • 逻辑门
module count4(
input clk,
input enable,
input load,
input [3:0] d,
output reg [3:0] Q
);

c_enable、c_load 和 c_d 输出是分别进入内部计数器的enable、load和 d 输入的信号。它们的目的是允许检查这些信号的正确性。

Solution：

module top_module (
input clk,
input reset,
input enable,
output [3:0] Q,
output c_enable,
output c_load,
output [3:0] c_d
); //
assign c_enable= enable;
assign c_load=reset|(Q == 4'd12 & enable == 1'b1);
assign c_d=4'b1;
count4 the_counter (clk, c_enable, c_load, c_d ,Q);
endmodule

3.2.2.6 Counter 1000(Exams/ece241 2014 q7b)

从 1000 Hz 时钟导出一个 1 Hz 信号，称为 OneHertz，可用于驱动一组小时/分钟/秒计数器的启用信号以创建数字挂钟。由于我们希望时钟每秒计数一次，因此 OneHertz 信号必须每秒被断言恰好一个周期。使用模 10 (BCD) 计数器和尽可能少的其他门构建分频器。还从您使用的每个 BCD 计数器输出使能信号（c_enable[0] 表示最快的计数器，c_enable[2] 表示最慢的计数器）。

为您提供了以下 BCD 计数器。Enable始终为高计数器才能运行。Reset是同步的，并且为高电平时强制计数器归零。电路中的所有计数器必须直接使用相同的 1000 Hz 信号。

module bcdcount (
input clk,
input reset,
input enable,
output reg [3:0] Q
);

Solution：

module top_module (
input clk,
input reset,
output OneHertz,
output [2:0] c_enable
); //
wire[3:0]	one, ten, hundred;
assign c_enable = {one == 4'd9 && ten == 4'd9, one == 4'd9, 1'b1};
assign OneHertz = (one == 4'd9 && ten == 4'd9 && hundred == 4'd9);
bcdcount counter0 (clk, reset, c_enable[0], one);
bcdcount counter1 (clk, reset, c_enable[1], ten);
bcdcount counter2 (clk, reset, c_enable[2], hundred);
endmodule

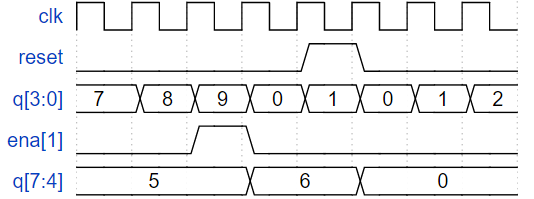

3.2.2.7 4-digit decimal counter(Countbcd)

构建一个 4 位 BCD（二进制编码的十进制）计数器。每个十进制数字使用4位编码：q[3:0] 是个位，q[7:4] 是十位，以此类推。对于digits [3:1]，还输出一个使能信号，指示何时应增加高三位数字中的每一个。

您可能想要实例化或修改一些一位数的十进制计数器。

Solution：

module top_module (
input clk,
input reset,
// Synchronous active-high reset
output [3:1] ena,
output [15:0] q);
assign ena = {q[3:0]==4'd9&&q[7:4]==4'd9&&q[11:8]==4'd9,q[3:0]==4'd9&&q[7:4]==4'd9,q[3:0]==4'd9};
bcd cnt0(
.clk(clk),
.reset(reset),
.ena(1'b1),
.q(q[3:0])
);
bcd cnt1(
.clk(clk),
.reset(reset),
.ena(ena[1]),
.q(q[7:4])
);
bcd cnt2(
.clk(clk),
.reset(reset),
.ena(ena[2]),
.q(q[11:8])
);
bcd cnt3(
.clk(clk),
.reset(reset),
.ena(ena[3]),
.q(q[15:12])
);
endmodule
module bcd(
input clk,
input reset,
input ena,
output [3:0]q);
always@(posedge clk)
begin
if(reset)
q<=4'b0;
else if(ena)
begin
if(q==4'd9)
q<=4'd0;
else
q<=q+4'd1;
end
end
endmodule

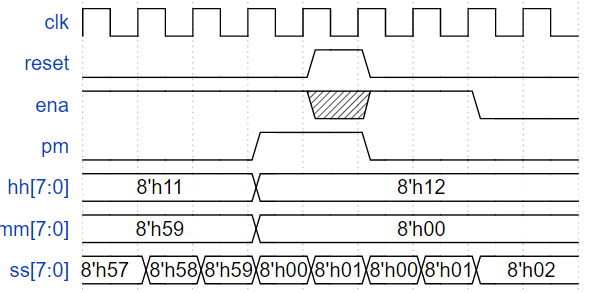

3.2.2.8 12-hour clock(Count clock)

创建一组适合用作 12 小时制的计数器（带有 am/pm 指示器）。您的计数器由快速运行的 clk 计时，每当您的时钟应增加（即每秒一次）时，ena 上就会有一个脉冲。

reset将时钟复位到12：00AM。pm=0时表示AM，pm=1时表示PM。hh、mm、ss是两位BCD数，分别表示时（01-12），分（0-59），秒（0-59）。reset的优先级高于enable，即使enable=0也可能发生。

 Hint：请注意，11:59:59 PM 接着到 12:00:00 AM，12:59:59 PM 接着到 01:00:00 PM。没有 00:00:00。

Solution：

module top_module(
input clk,
input reset,
input ena,
output pm,
output [7:0] hh,
output [7:0] mm,
output [7:0] ss);
//assign pm=1'd0;
//assign hh=8'd1;
sixty s(clk,reset,ena,ss);
sixty m(clk,reset,ena&&(ss==8'h59),mm);
twelve h(clk,reset,ena&&(ss==8'h59&&mm==8'h59),pm,hh);
endmodule
module sixty(
input clk,
input reset,
input ena,
output [7:0]nn);
always@(posedge clk)
begin
if(reset)
nn<=8'd0;
else if(ena)
if(nn==8'h59)
nn<=8'd0;
else if(nn[3:0]==4'd9)
begin
nn[7:4]<=nn[7:4]+4'd1;
nn[3:0]<=4'd0;
end
else
nn<=nn+8'd1;
end
endmodule
module twelve(
input clk,
input reset,
input ena,
output pm,
output [7:0]nn);
//assign pm=8'd0;
always@(posedge clk)
begin
if(reset)
begin
nn<=8'h12;
pm<=1'd0;
end
else if(ena)
if(nn==8'h11)
begin
nn<=8'h12;
pm<=~pm;
end
else if(nn==8'h12)
nn<=8'h1;
else if(nn[3:0]==4'd9)
begin
nn[7:4]<=nn[7:4]+4'd1;
nn[3:0]<=4'd0;
end
else
nn<=nn+8'd1;
end
endmodule
