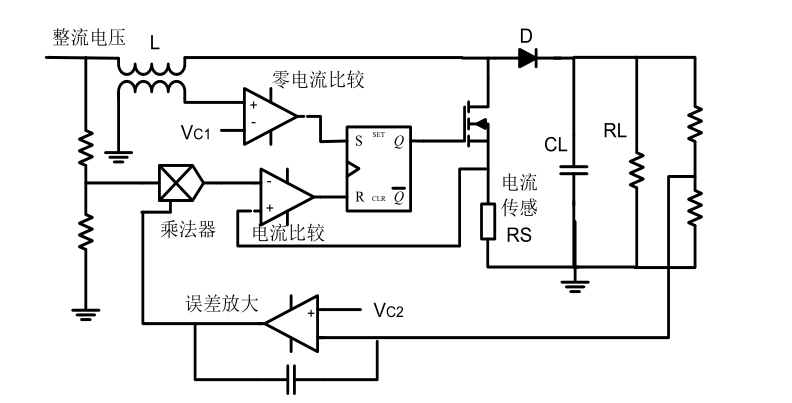

                                           CRM（临界连续模式）BOOST PFC 电路控制系统





SR锁存器

S和R都等于0的时候为什么有两个不同的Q？正因为这样才叫锁存器。
Q’是Q的取反，不可能相同。
Q*和Q‘不一样。Q是Q*的前一个状态。Q*是当前状态。
S的意思是set，即设置。R的意思是Reset，即复位。
通常情况，输出是随输入变化的而变化的，也就是状态不能保存。在实际中，需要输出变化后，在一定条件下才允许复位，即锁存器。锁存器的当前状态与前一个状态有关。
当R为一，输出被复位，即Q*为0。不论前一个状态是什么，即不论Q的值是1还是0.
当S为一，R为零的情况下，Q*即为1。不论前一个状态是什么，即不论Q的值是1还是0.
当S和R状态相同时（不论是1还是0），Q*的值为Q的值。即，保持状态，锁存器。
