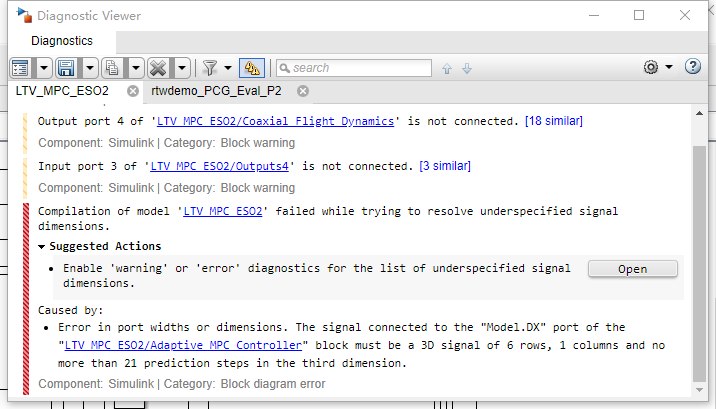

运行报错

1

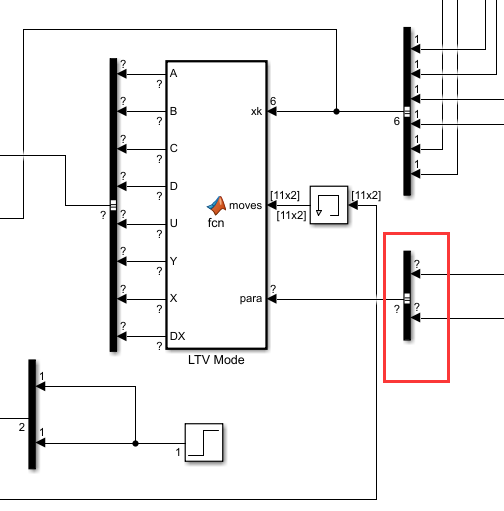

是信号没有初值的原因，信号系线会出现问号。

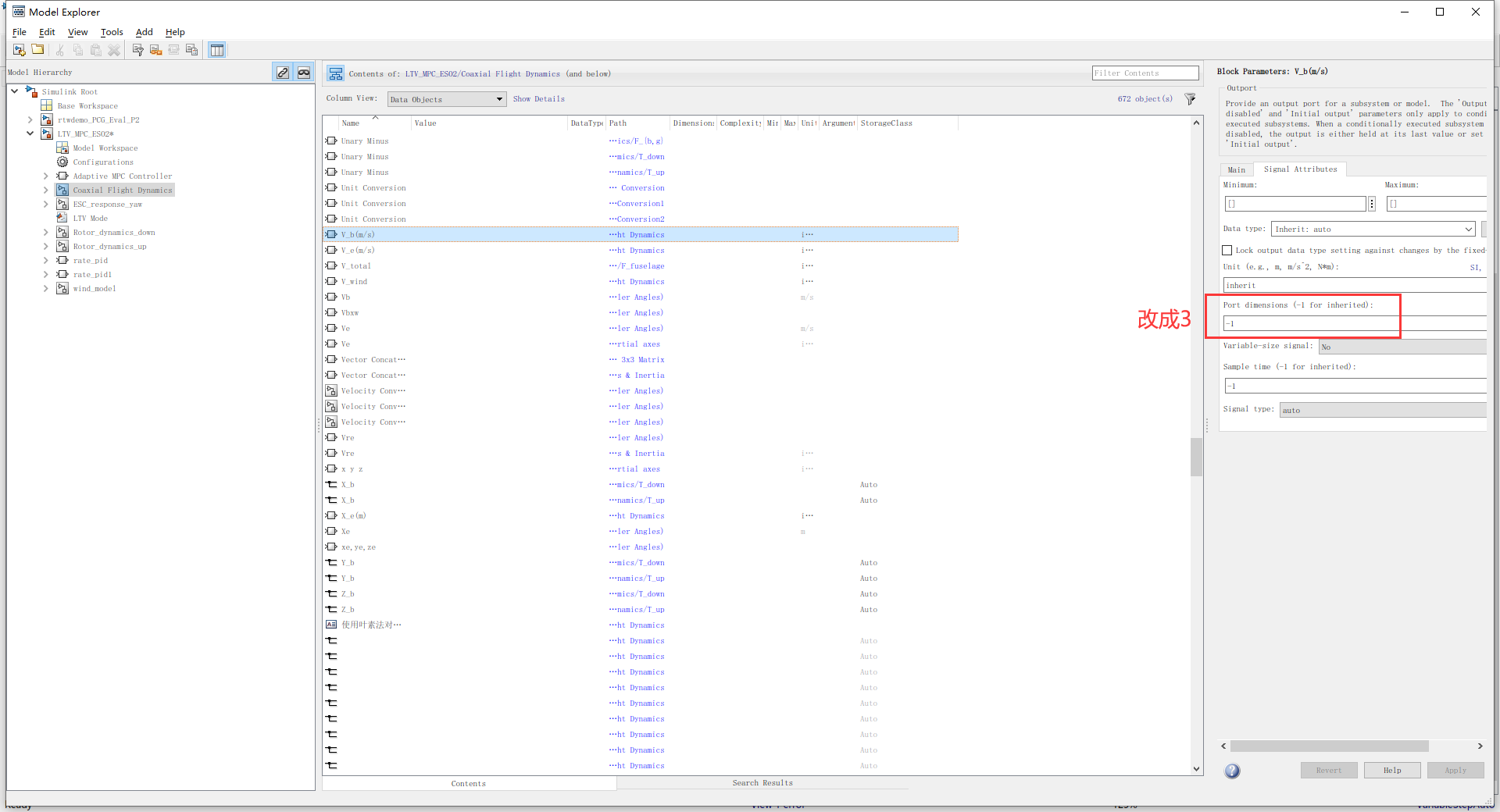

解决办法：右击 explore


解决办法：

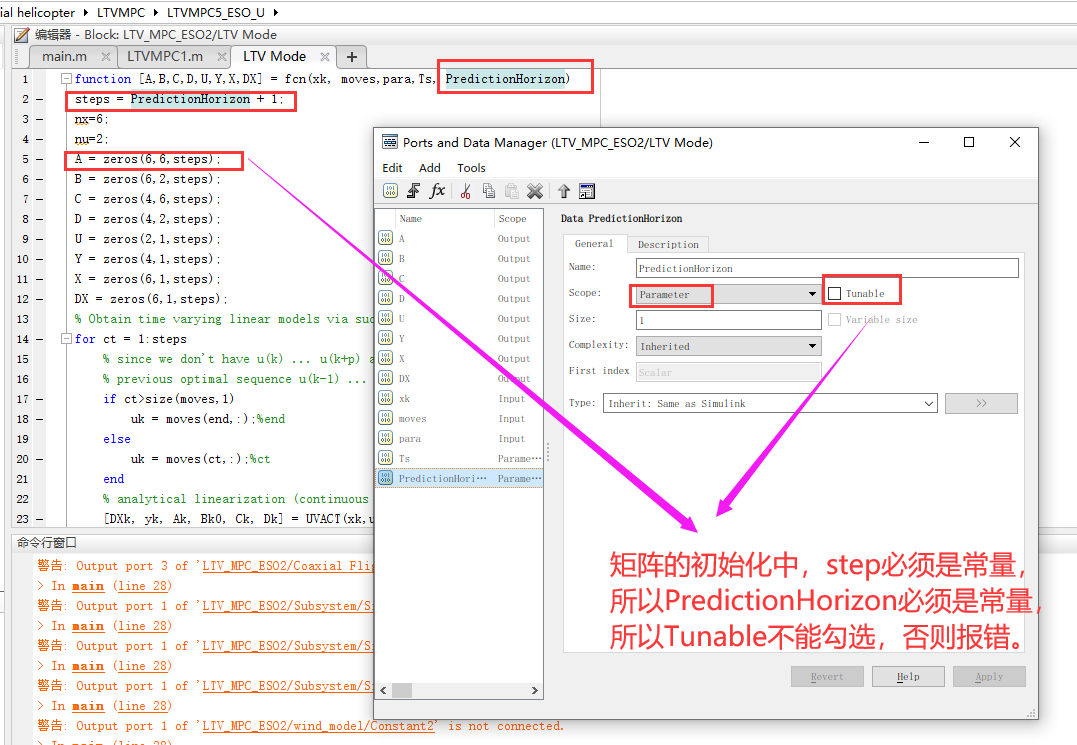

2

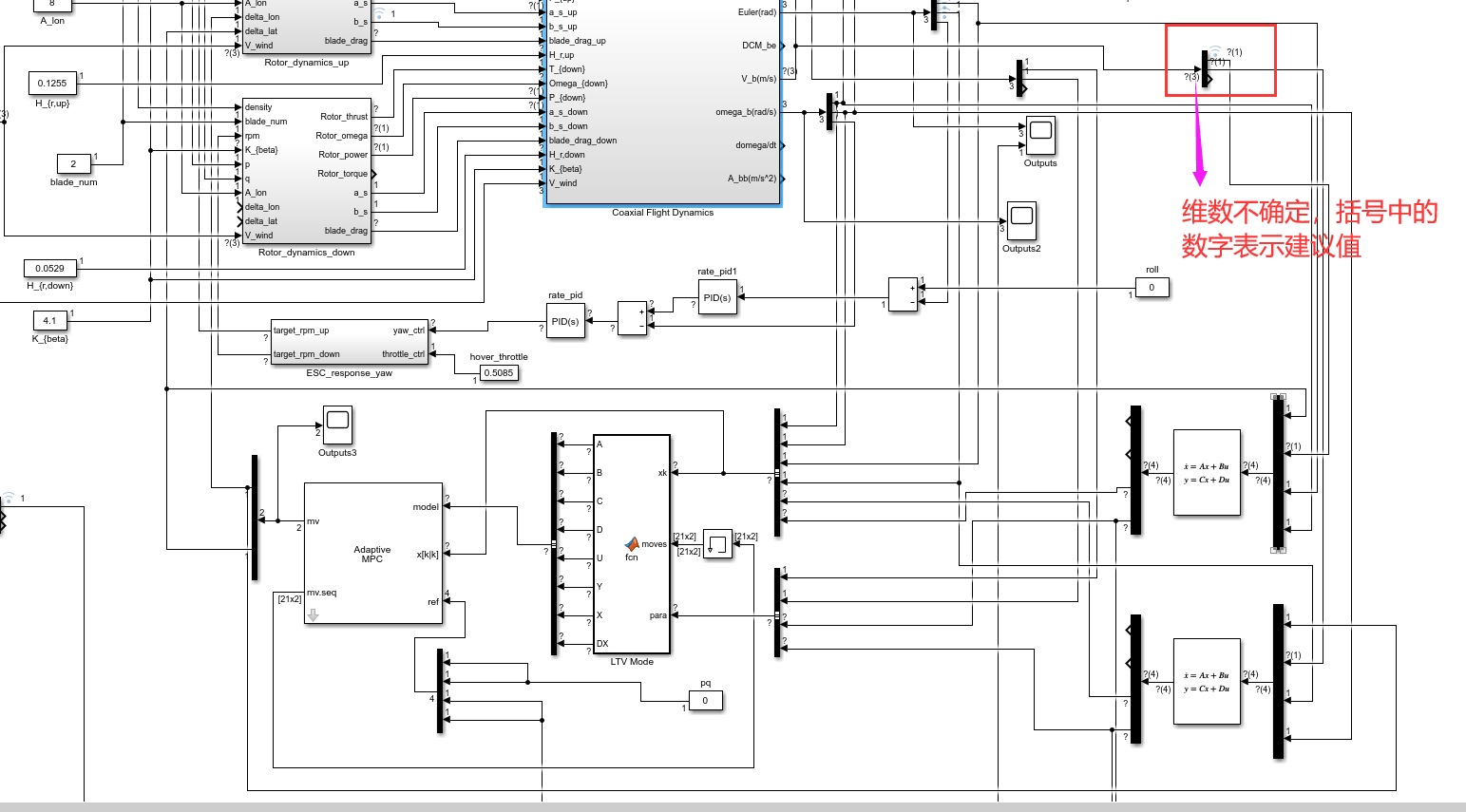

3

诊断器报错：
Simulink cannot solve the algebraic loop containing ’ … ’ at time
解决方法：
一、代数环的问题
在数字计算中，输入信号决定输出信号，同时输出信号也决定输入信号，由于数字计算的时序性，导致没有输出信号无法计算输入信号，没有输入信号又反过来无法计算输出信号，形成一个死锁（deadlock）或死循环，这就是代数环。如下图1所示，就是一个简单的代数环的例子。
二、代数环产生的条件
简单地说，代数环其实就是一个输入信号包含输出信号，同时输出信号也包含输入信号的特殊反馈回路。在simulink中，这是由于直通模块（无延时的模块）的原因造成的，simulink中大部分的模块都是直通模块，因此很容易形成代数环。在整个回路中，只包含直通模块就会形成代数环，反馈回路有延时模块就会消除代数环。
三、代数环的解决措施
1、用工具栏中的“simulink”中的“diagnostics”对代数环进行消除
将simulink中diagnostics的对代数环的处理信息进行选择，将对代数环的处理信息选择为“none”，即忽略代数环的信息。
2、在反馈回路中添加延时模块进行消除
由于代数环的产生是由于整个模型中所有模块均为直通模块，因此只需在反馈回路中添加延时模块即可消除代数环。延时模块有delay模块、memory模块，如图2所示，用memory来消除代数环。
3、用变换法消除代数环
对于简单的代数环问题，可以通过人为地采用数字变换法来求解消除代数环，但这只针对简单的代数环有限，对于复杂的代数环基本不可能实现。
4、在反馈回路中添加入高频传递环节
在反馈回路中添加入高频传递函数，打断反馈回路中的直通模块，消除输入信号与输出信号的关联关系

4

Function ‘quadprog’ not supported for code generation.
解决方法：
simulink代码生成的过程中，有些函数是不支持内部代码生成的，需要将其定义为外部函数，使用coder.extrinsic声明一下即可，详细的你可以参考一下matlab的帮助文档doc coder.extrinsic
coder.extrinsic(‘quadprog’);

5

When input “beq” is empty, it must be a 0-by-1 empty double array.

解决办法： beq = zeros(0,1); 而非 beq = [];
