【Matlab】

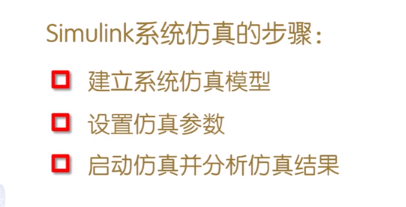

A Simulink 仿真基础

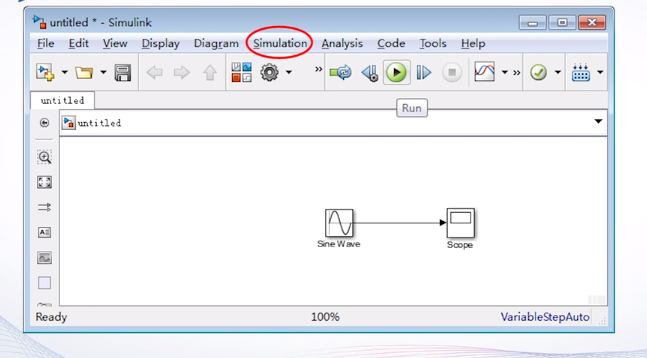

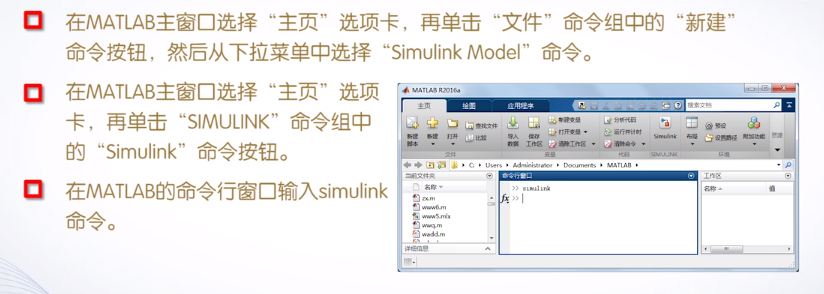

A.a Simulink的启动

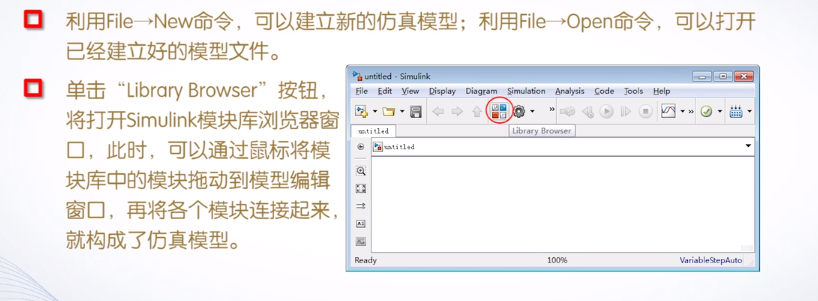

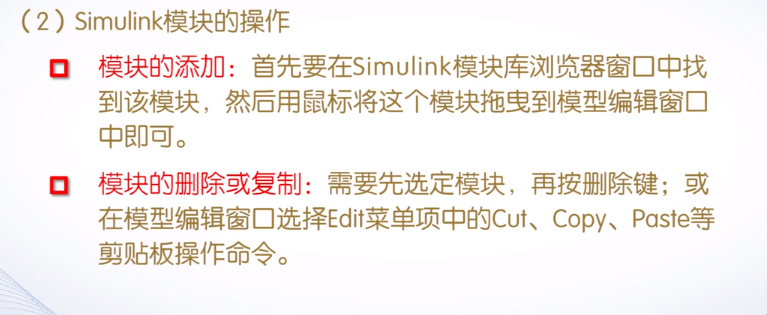

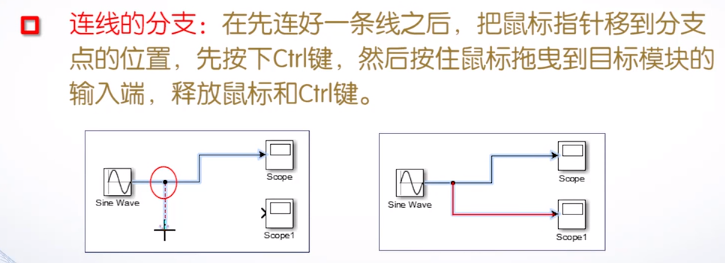

A.b 系统仿真模型的创建

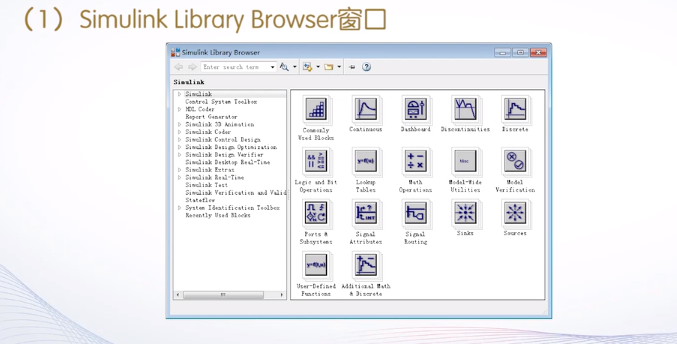

Simulink的模块库分为两类：一类是基本模块库（Simulink模块库），另一类是专业模块库

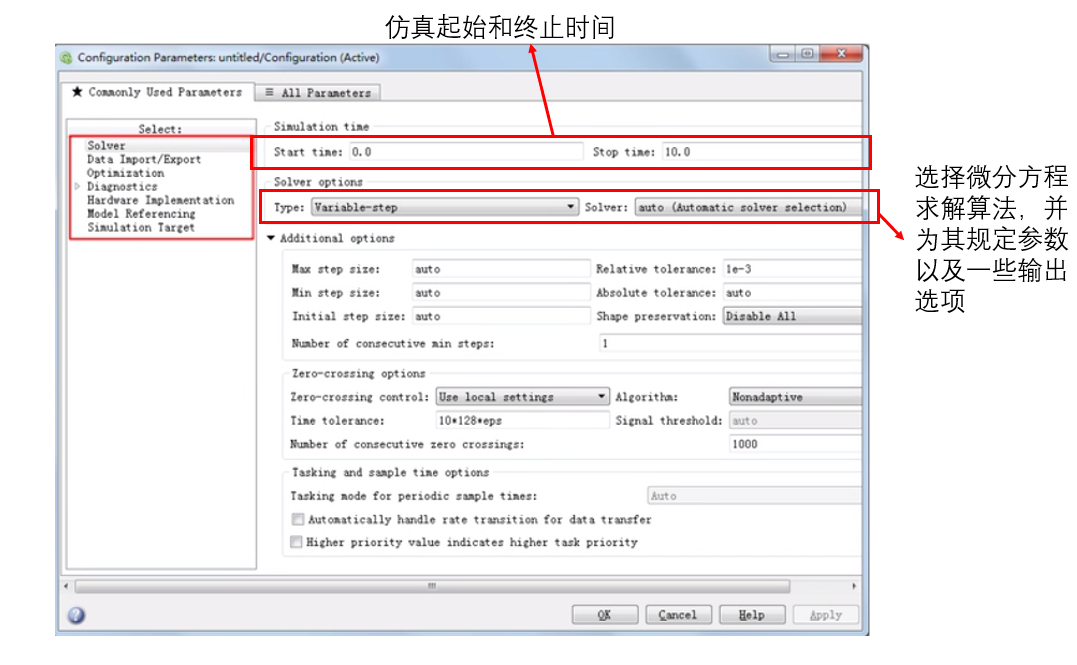

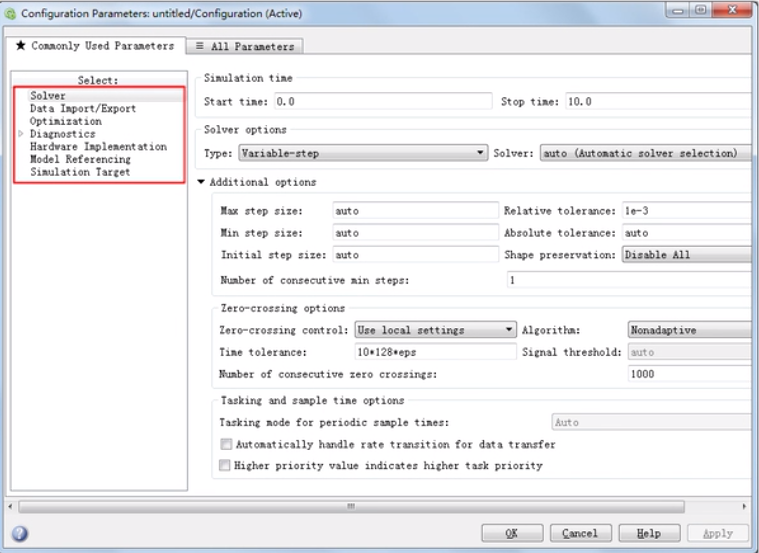

A.c 仿真参数的设置

B 子系统的创建与封装

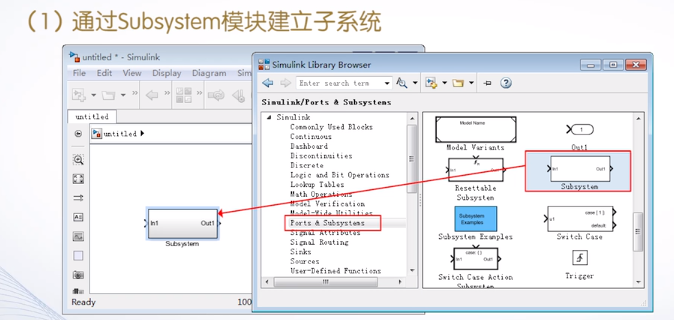

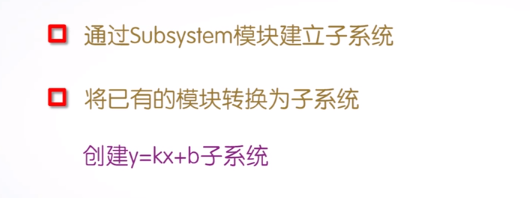

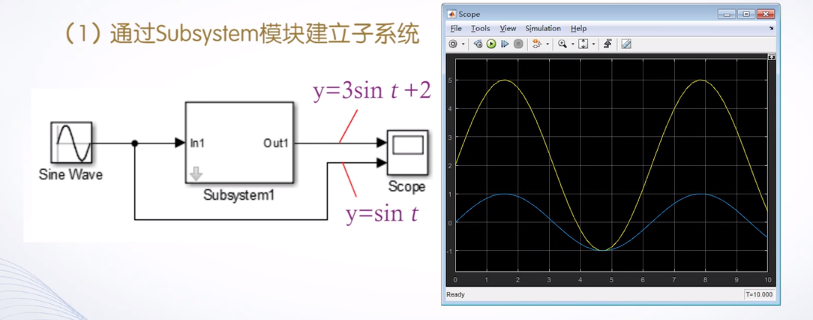

B.a 子系统的创建

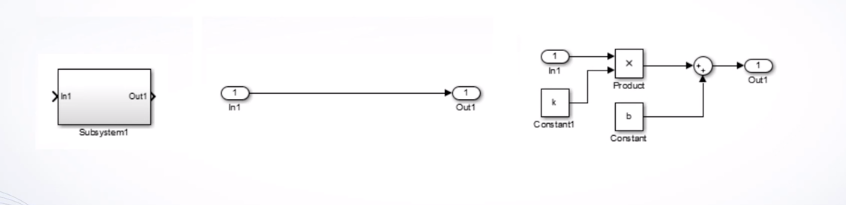

双击它进入子模块

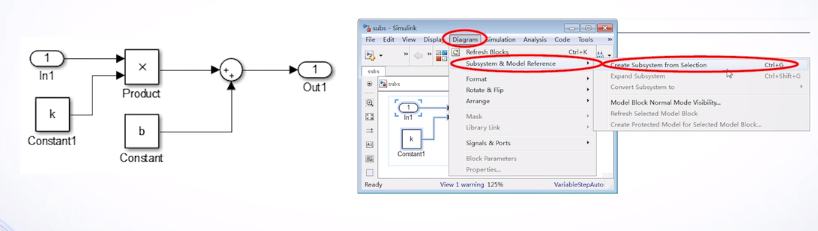

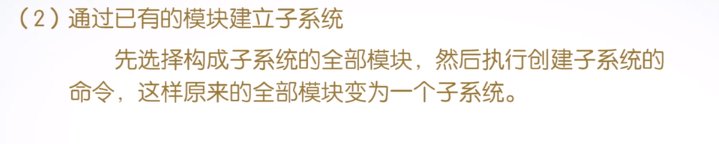

选择系统的所有模块，再选择相关命令（或者Ctrl+G）

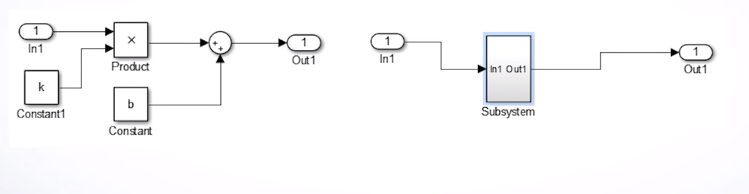

所选模块，将被一个子系统取代

B.b 子系统的封装

所谓子系统的封装，就是对子系统定制对话框和图标。使得子系统本身有一个独立的操作界面。把子系统中多模块的参数设置合成在一个对话框内，这样使子系统使用更加方便。

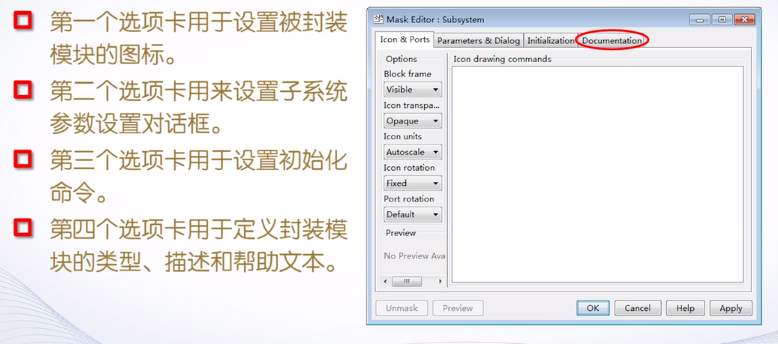

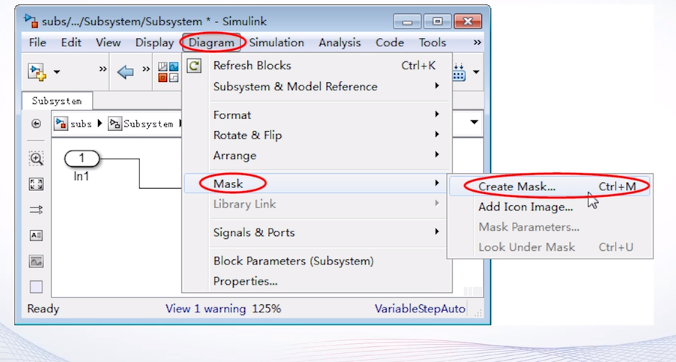

先点击子系统图标再选择命令

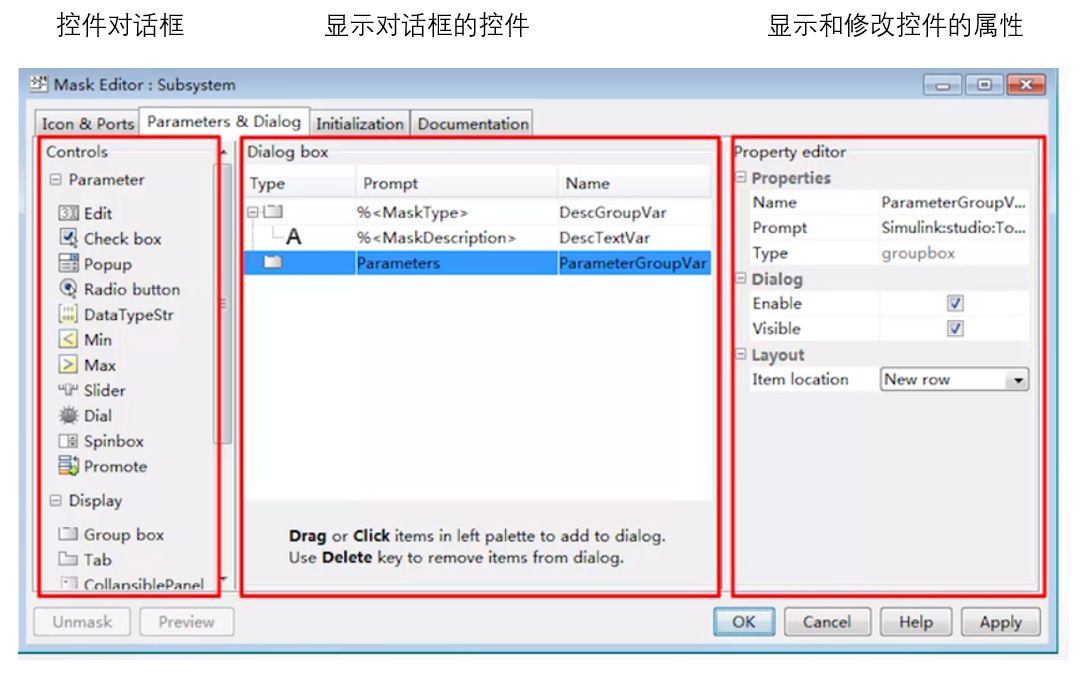

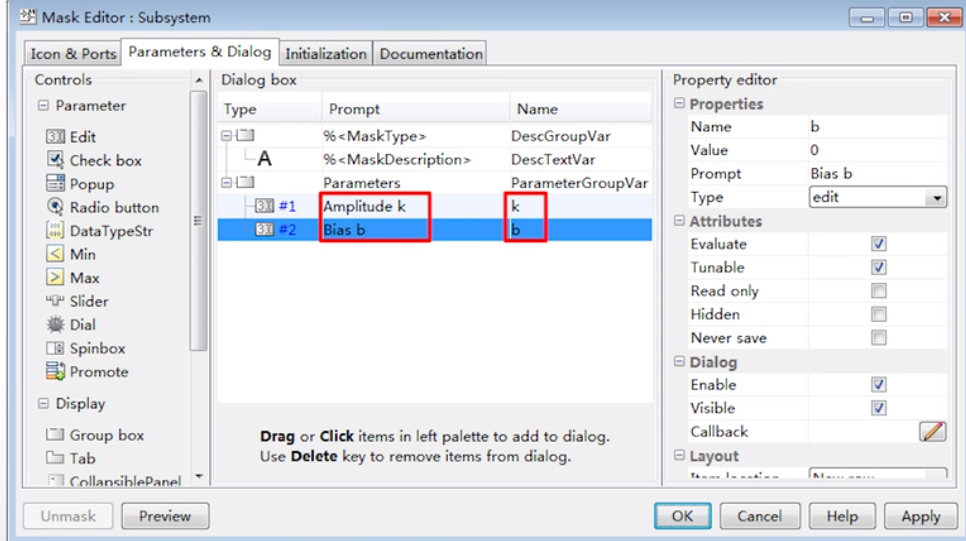

重点介绍第二个选项卡

双击Edit在中间的Parameter中可以设置相应控件名的提示信息。

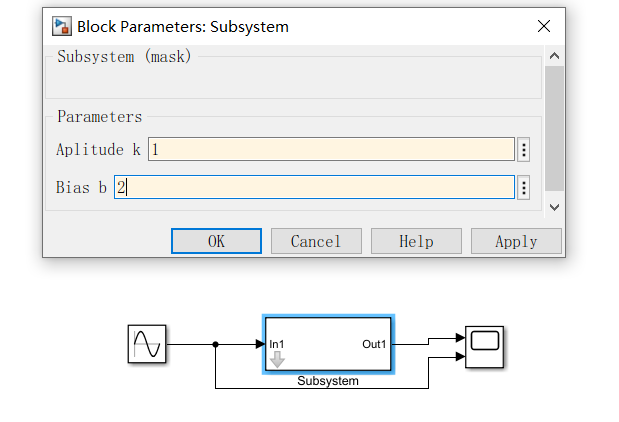

双击子系统图标，设置参数的值

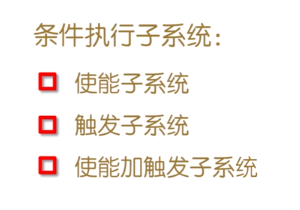

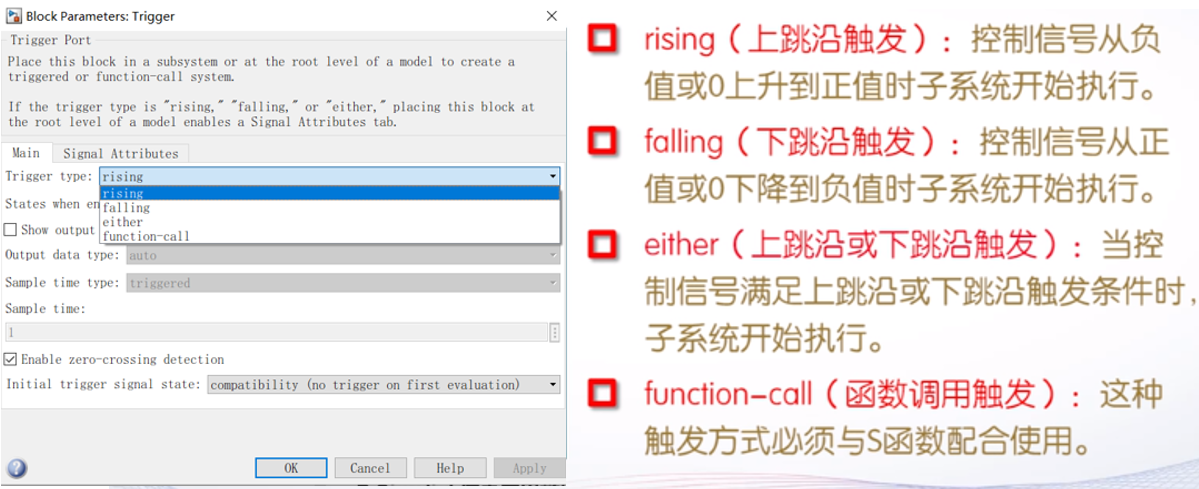

B.c 条件执行子系统

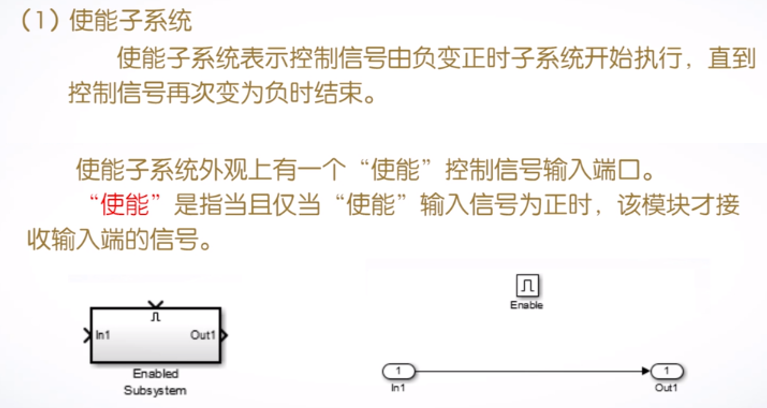

子系统的执行，依赖于其他信号，这个信号，称为控制信号.受控制信号控制的子系统，称为条件执行子系统。

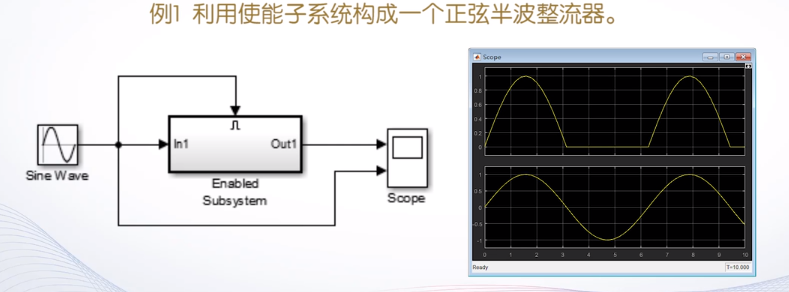

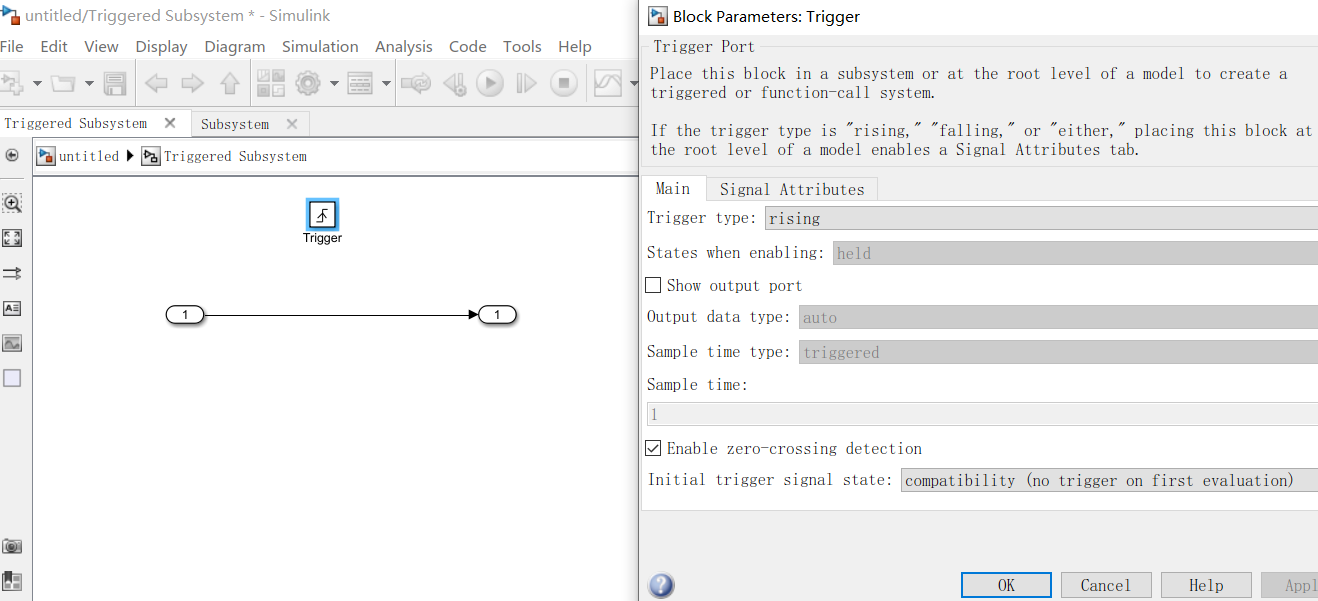

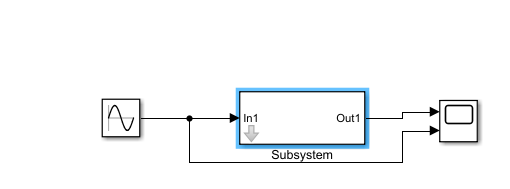

例子：

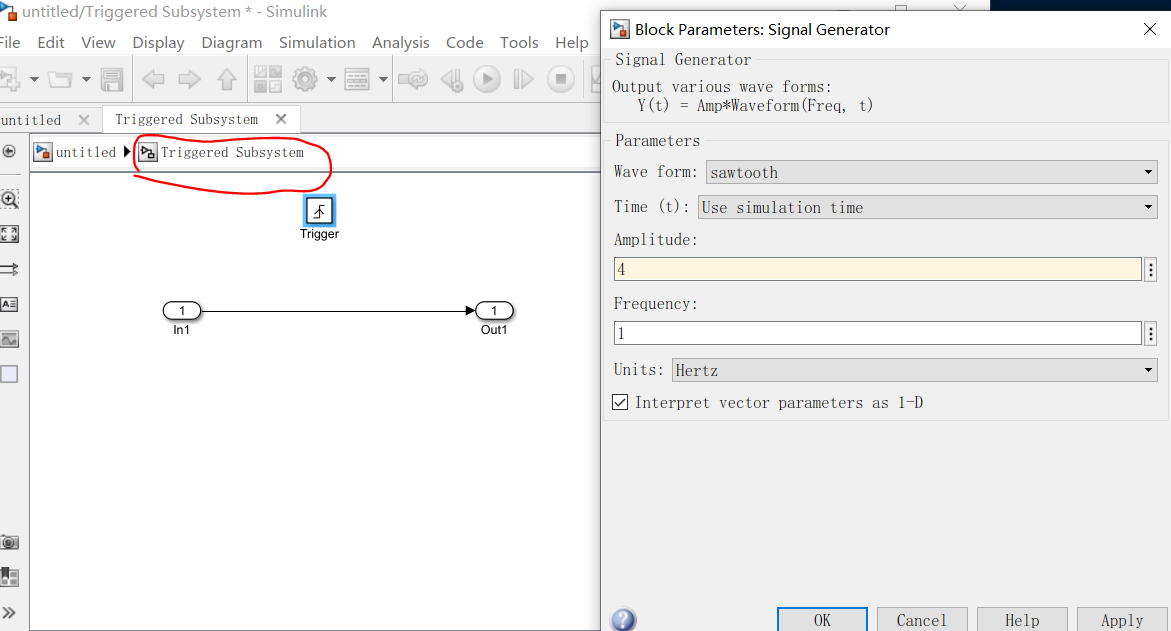

例子：

显示多个坐标轴:https://www.ilovematlab.cn/thread-553146-1-1.html
显示组件名:https://www.cnblogs.com/luxiaoguogege/p/11410605.html

C S函数的设计与应用

C.a 什么加S函数

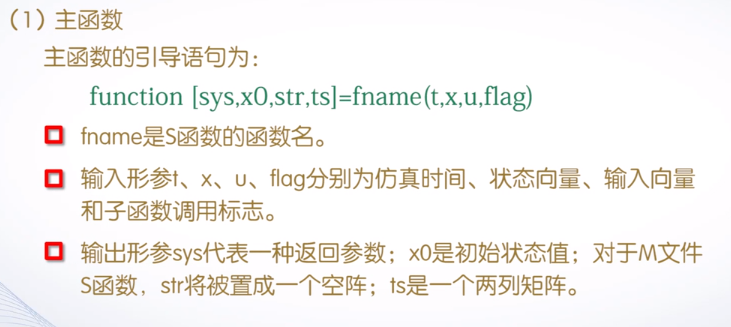

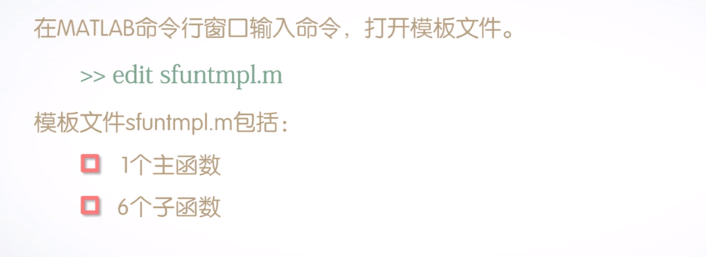

C.b 用M文件编写S函数的方法

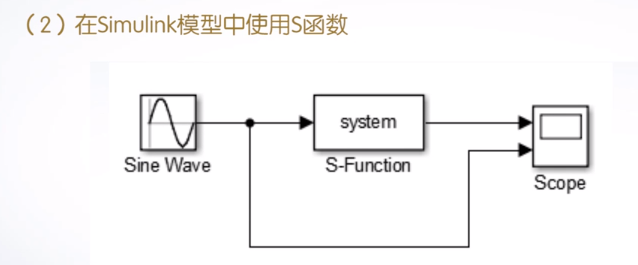

C.c 在仿真模型中使用S函数的方法

输入参数还可以包括自定义参数；sys取决于flag的值；如果系统没有状态变量，x0为一个空阵。ts为列矩阵，一列是状态变量的采样周期，另一列是相应的采样时间的偏移量，对于连续系统，都应置为0。如果取采样周期为-1，则将继承输入信号的采样周期。

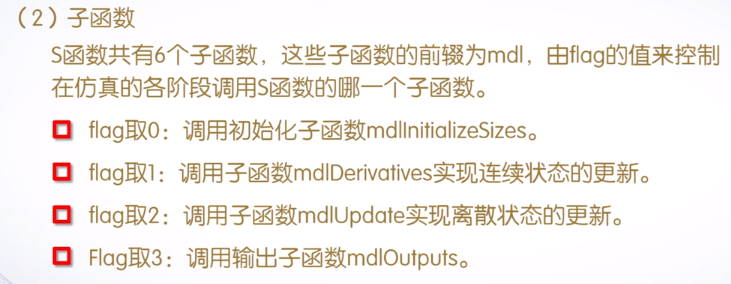

flag4，9很少用；子函数不一定会全使用

C.d S函数的应用

• 主函数：timekb.m

function [sys,x0,str,ts]=timekb(t,x,u,flag,k,b)
% t:仿真时间
% x:状态向量
% u:输入向量
% flag：子函数调用标志
% sys:一种返回参数
% x0：初始状态值
% k,b:自定义变量
switch flag
case 0
[sys,x0,str,ts]=mdlInitializeSizes; % flag=0时，调用初始化自函数
case 3
sys=mdlOutputs(t,x,u,k,b);
% flag=0时，调用输出子函数
case {1,2,4,9}
sys=[];
otherwise
error(num2str(flag))
% 出错处理
end

• 初始化自函数mdlInitializeSize.m，定义S函数的参数，如采样时间、输入量，输出量、状态变量的个数以及其他特征。

function [sys,x0,str,ts]=mdlInitializeSizes()
sizes=simsizes;
% 返回一个结构，为Simulink提供初始化相关信息
% 连续状态变量个数，离散状态变量个数，输出变量个数，输入个数。
%这四个值可以置为-1，使其大小可以动态改变。
sizes.NumContStates=0;
% 无连续状态
sizes.NumDiscStates=0;
% 无离散状态
sizes.NumOutputs=1;
% 有一个输出量
sizes.NumInputs=1;
% 有一个输入信号
% 输入信号是否在输出端出现；模块采样周期个数，一般取1
sizes.DirFeedthrough=1;
% 输出量中含有输入量
sizes.NumSampleTimes=1;
% 单个采样周期
% 给返回参数赋值
sys=simsizes(sizes);
x0=[];
% 设置初始状态为零状态
str=[];
% 将str变量设置为空字符串
ts=[-1,0];
% 假定继承输入信号的采样周期

• 输出子函数：mdlOutputs.m

function sys=mdlOutputs(t,x,u,k,b)
sys=k*u+b;

以上函数，用各自函数名分别存盘，这样S函数就建好了

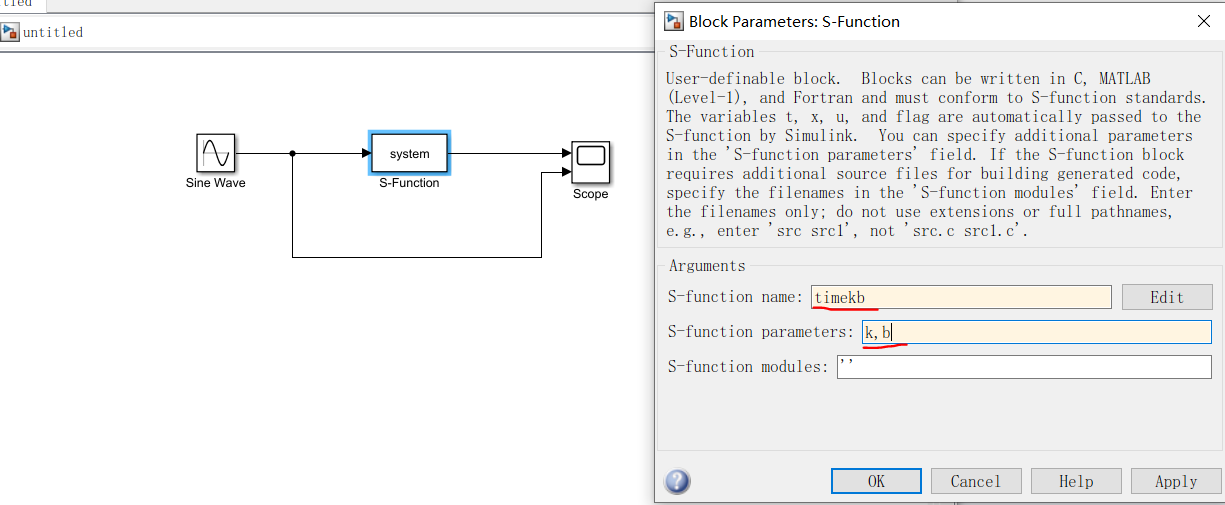

双击S-Function模块

点击S-Function模块，打开封装编辑器。

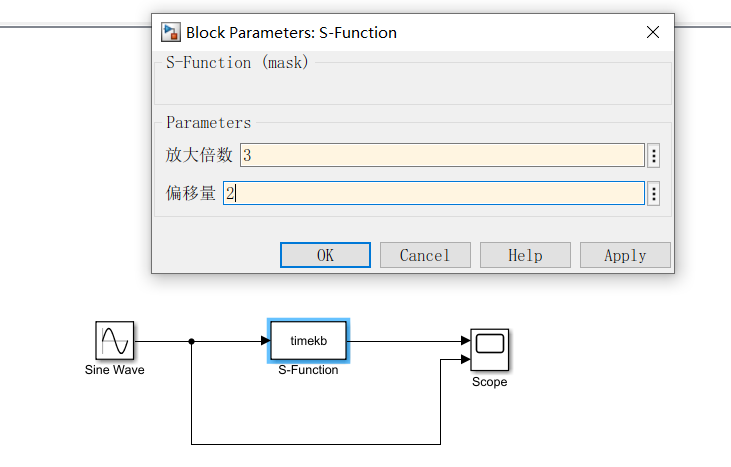

双击S-Function模块

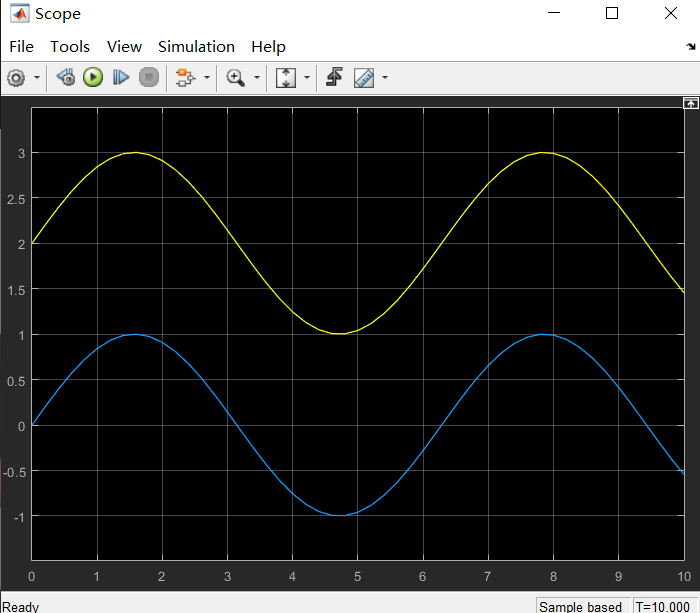

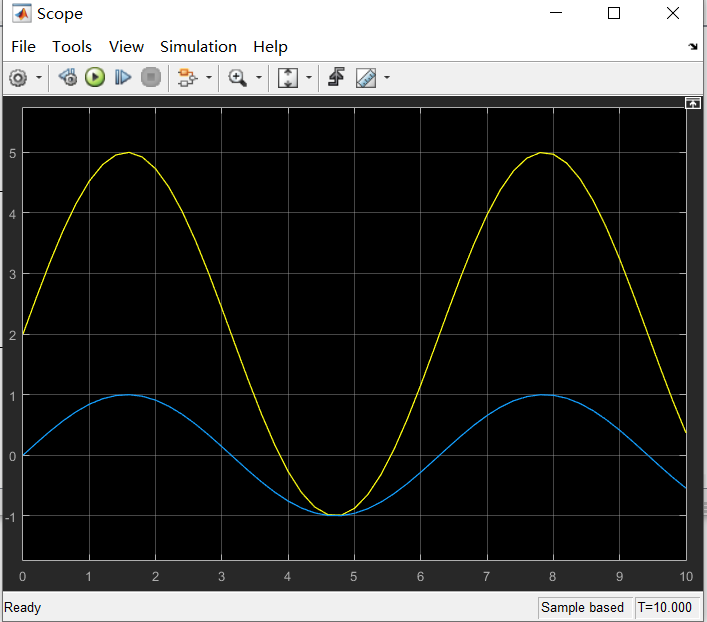

运行结果

图片来源：
https://www.icourse163.org/search.htm?search=%E4%B8%AD%E5%8D%97%E5%A4%A7%E5%AD%A6%20Matlab#/
