While语义

While Iterator Subsystem模块是一个预先配置的 Subsystem模块，可以作为一个起点，用于创建在仿真时间步期间逻辑条件为true时对输入信号的每个元素或子数组重复执行的子系统。其作用基本等效于编程中的while或者是do-while的循环语句。接下来我们来学习一下Simulink中的While语义。

模块学习

在Simulink中加入该模块，

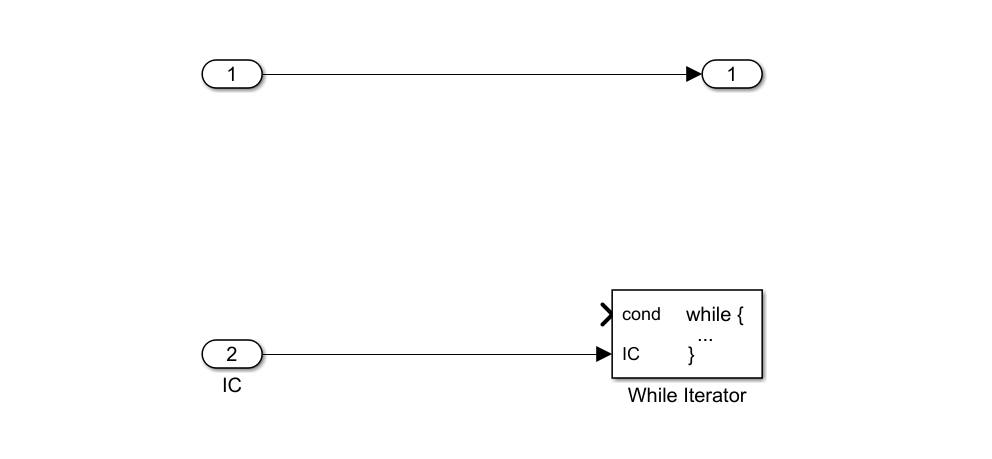

可以看到子系统中，用于while逻辑判断的有两个接口：

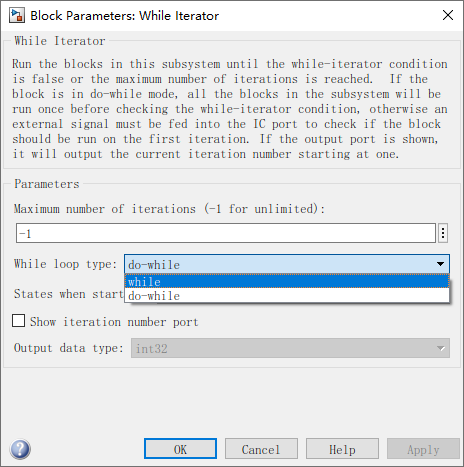

双击该模块。可以看到可以实现while与do-while两种操作

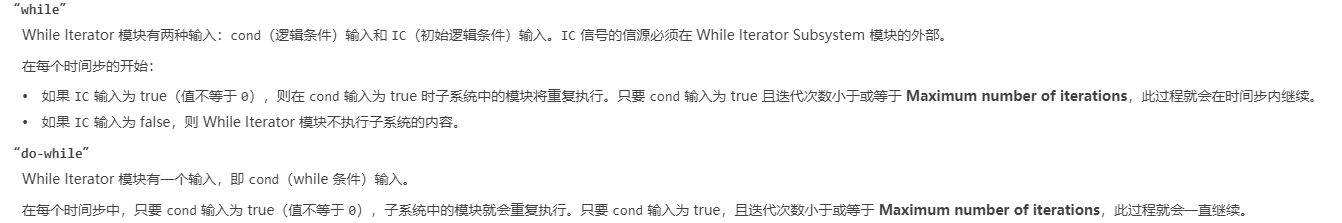

Help文档中如此描述这两种模式：

如果使用While模式，则只有IC输入为True时候才会进行while判断并重复执行子系统。

如果使用do-while模式，则只要con条件输入为True则子系统就会被重复执行。

案例学习——N以内数字的累加

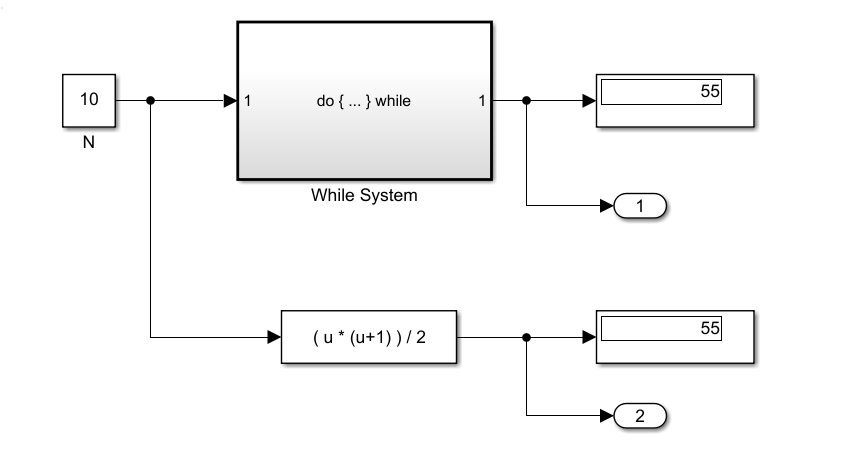

Simulink提供了一个案例帮助我们理解Simulink里面，while子系统是如何作用的：

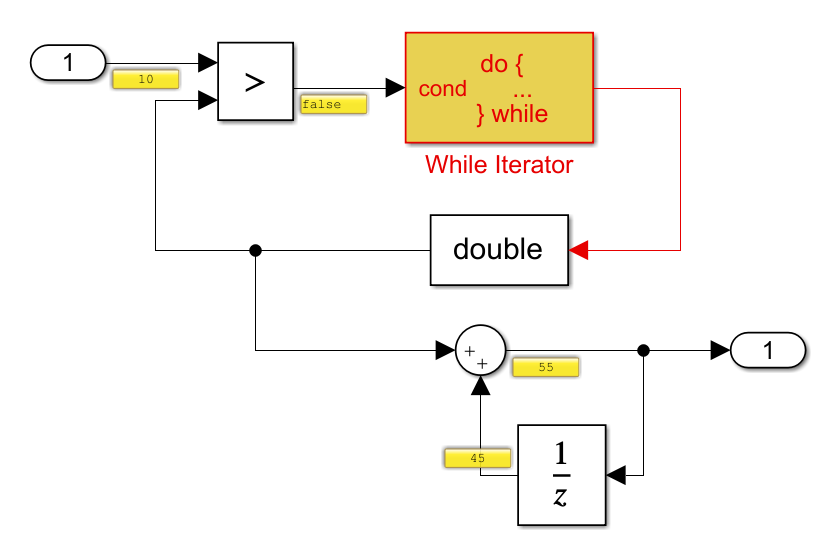

乍一看，发现看不出来这个模型是如何分别输入1到10进行累加的，好像既没有提供1、2、3、4、5、6、7、8、9、10的输入，也没有提供将10分割成单个数的模块。

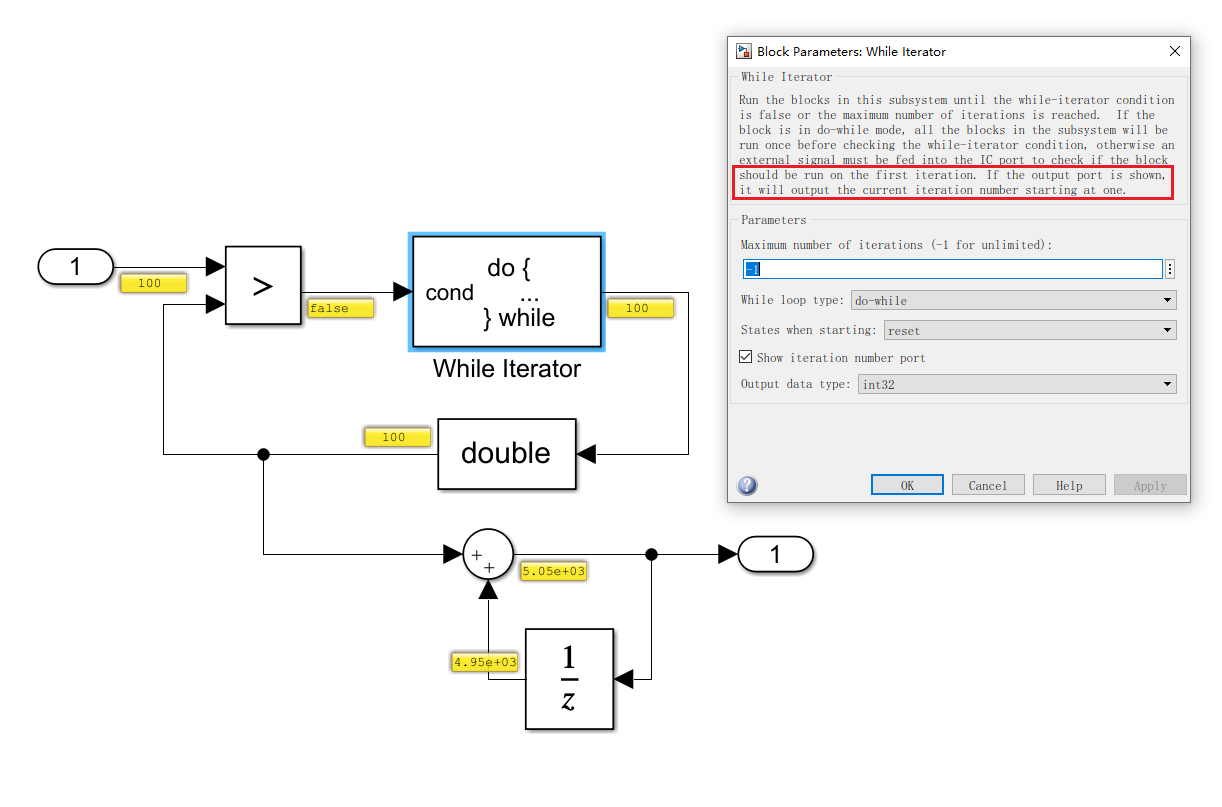

但是点击do while模块，可以发现它还附带一个将输入交互数，从1开始输出的功能，因此能够实现出将外部输入的10进行1到10累加的效果。这样就能够都读通这个模型的逻辑啦。

临摹学习

接下来我们来模仿建一个：

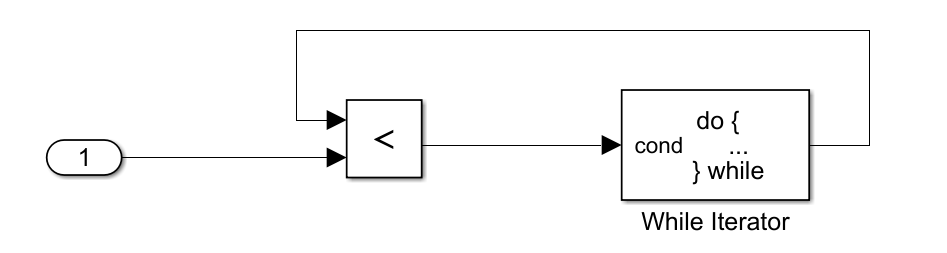

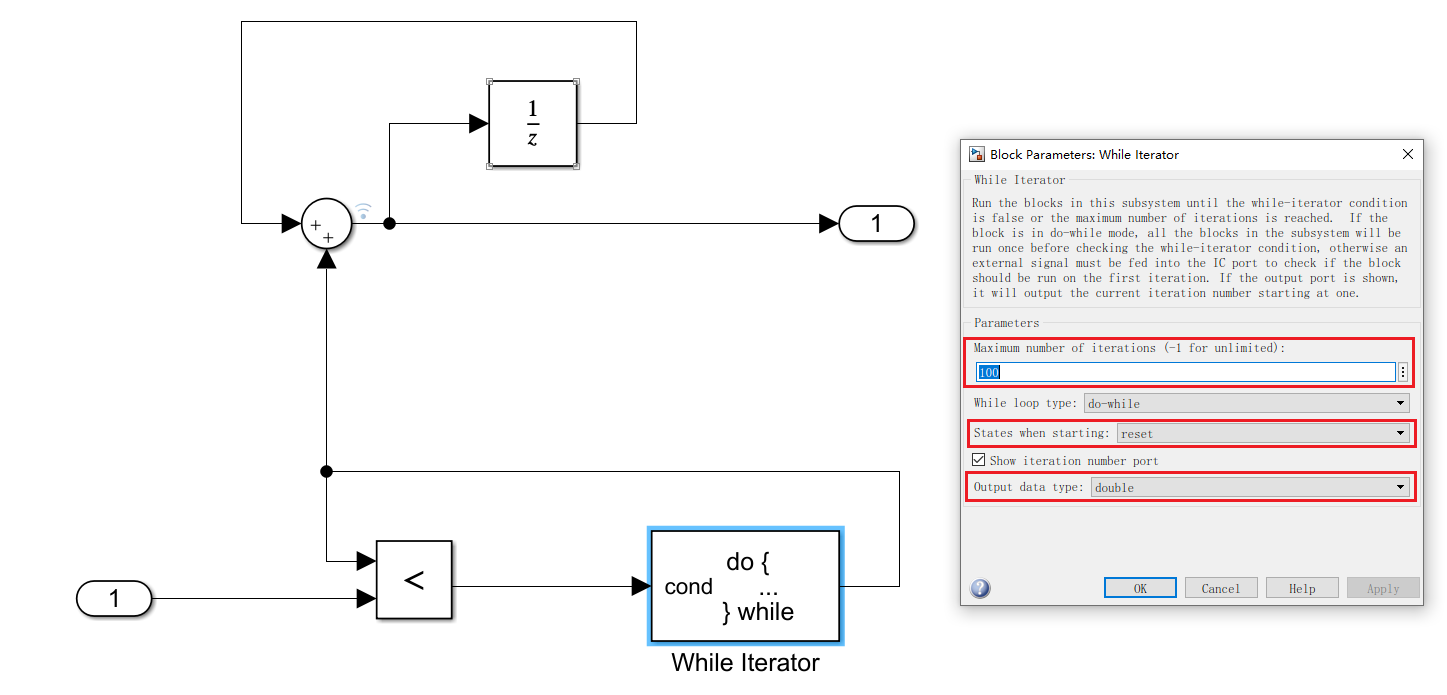

首先创建一个逻辑判断模块，将1~N与N进行比较，若小于N则返回True，若大于等于N则返回False

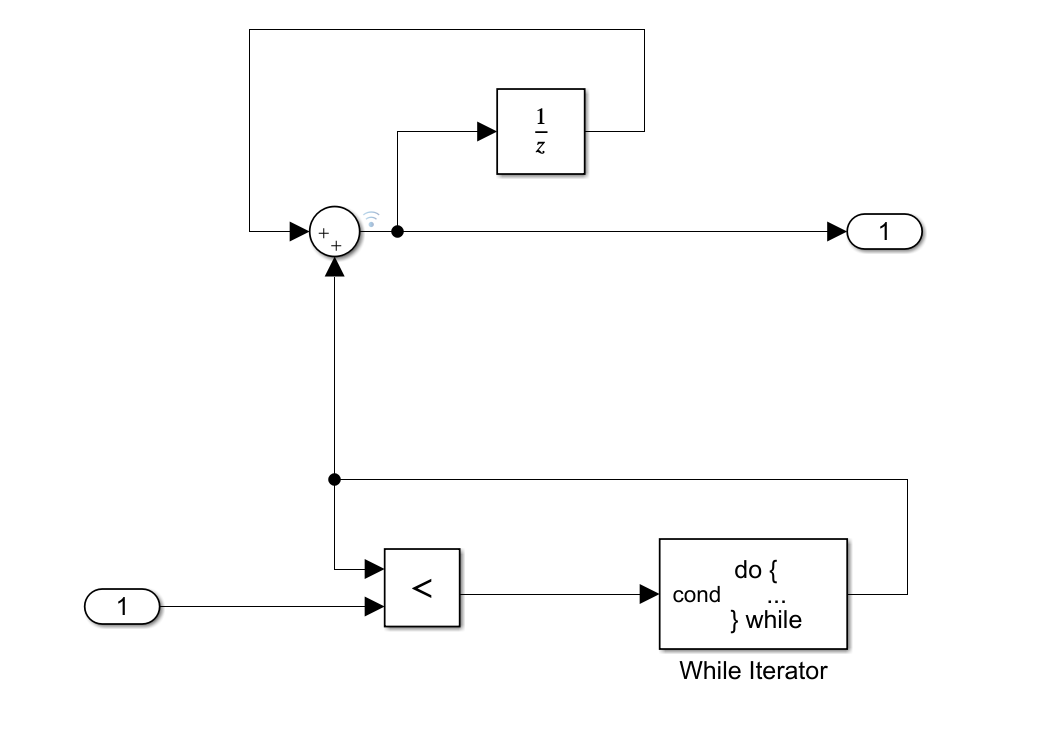

再加入一个累加操作逻辑

设置do-while模块参数，调整最大交互数到大于所设N值，将每次循环后的值状态改为reset，然后将数据输出类型改为double（这个在10累加里可以不改）

仿真一下

可以看到结果是对的
