从一开始想用的 s-function matlab-function stateflow都不管用的情况下，在某位大神的指点下最终搞定。
这里提供两种方法：
强调提取结构体数组的变量
废话不多说直接上干货，举例传入的信号是非虚拟总线信号
在这里插入图片描述

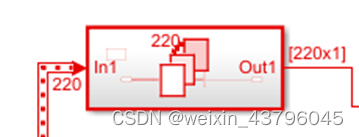

simulink中的for each 模块，
在这里插入图片描述

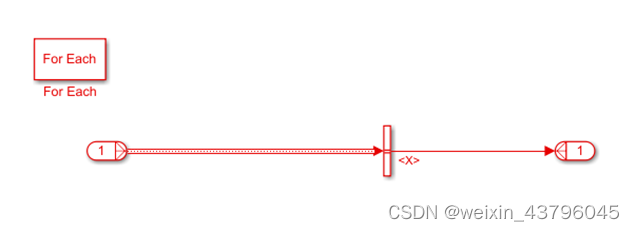

for-each模块内部用bus -selector 模块选结构体成员
从第一个图可以看出，相当于输出了220行一列的数据
我遇到的情况是需要对结构体中的部分信息进行遍历，
想法是把他放在一个矩阵里面遍历
在这里插入图片描述

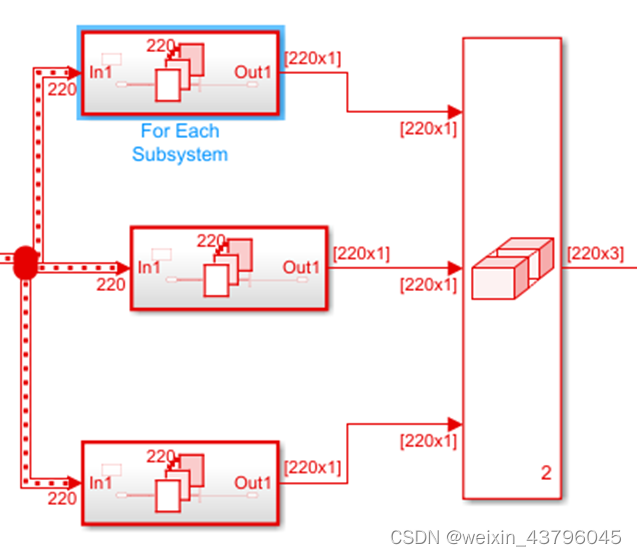

用的是Matrix Concatenate模块相当于是生成了220行3列的矩阵。接着用matlab
function进行遍历就好了。

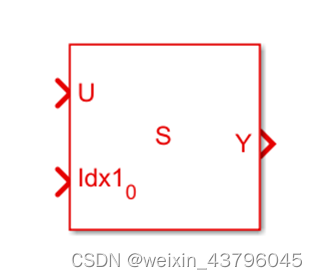

另一种是selector 模块
在这里插入图片描述

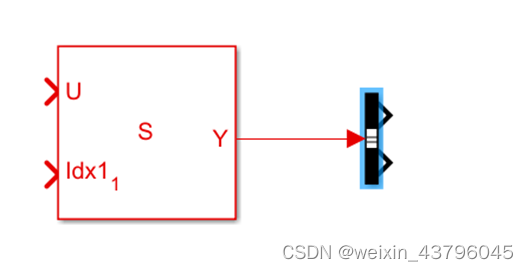

U接口对应的是传入的结构体数组，Indx1_0代表第几个结构体，注意Idx1 有两种模式一是Indx1_0从0开始算，另一种是Indx1_1从1开始算，输出也是一样的需要bus selector 对信号进行筛选。
在这里插入图片描述
