概述
在模型库中有这个调用在Simulink中的Continuous中由transfer Fcn这个模块,双击就可以修改其分子和分母多项式的系数向量值www.mh456.com防采集。
使用“baiFor Iterator Subsystem”模块。输入方法为:
如果是示波器,根据需要,有两种情况: 第一种情况:如果输入的两个量在两个图显示(如下面第一个图):双击示波器后,上面的菜单栏有一项是“Parameters”,点开,把“General”下的“Number of axes”的数量改为“2”。 第二种情况:如果输入的两个量

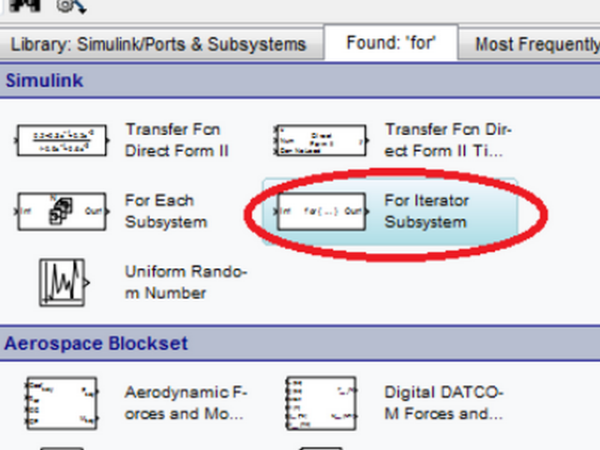

1、“duSimulink中新建“New Model”,zhi从“Simulink Library Browser”中拖入“daoFor Iterator Subsystem”模块。
这个……什么情况下会出现这种情况的传递函数啊? s的幂次表示微分的次数吧,幂次是小数表示什么呢 没碰见过这种情况,同求解!

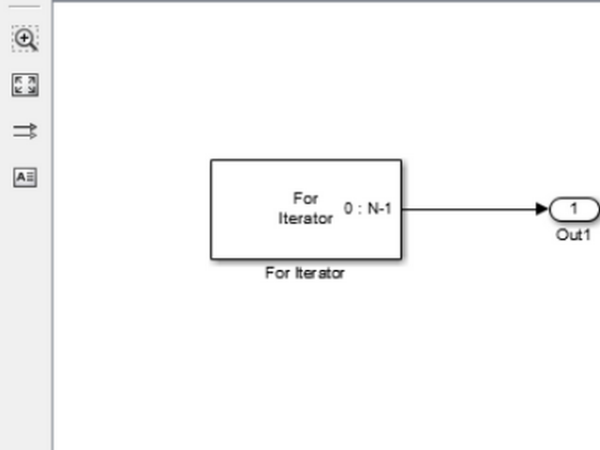

2、双击版模块进入,可发现for循环权的迭代器。
这是传递函数。首先化简 5000/(s(s+20)(s+1000))=5000/(s^3+1020s^2+20000s). 方法步骤: 在continues模块中,如下图所示 然后点击上面图标设置参数如下: 结果如下:

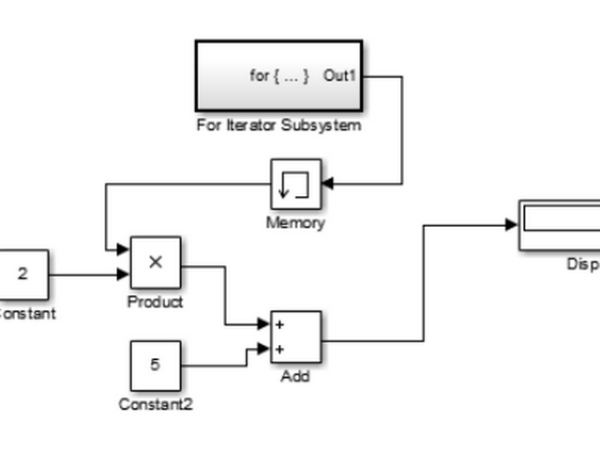

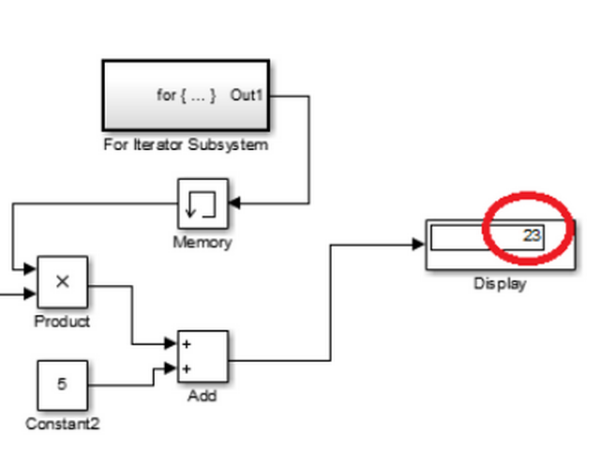

3、为实现“for(i = 0;I < 10;i++) y = 2i + 5;return y;”的循环语句,Model中图形完善如下。
如果是有限个不规则的常量可以直接用常量模块在参数栏用“[]”括起来

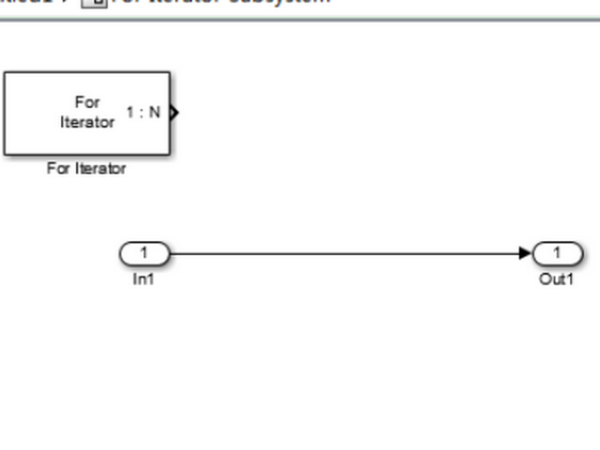

4、其中,for循环子系统接线如下。
用roots([A B -C D])就可以了,Simulink是用结构图仿真得 这种可以Sinks(接收器模块) Sources(输入源模块) 1、连续模块(Continuous)

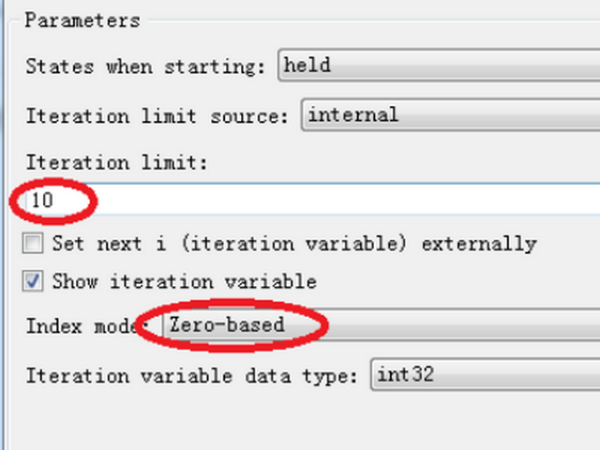

5、迭代器的参数设置如下:其中10表示迭代10次,Zero-based表示循环计数从0开始。
6、运行后,结果如下。

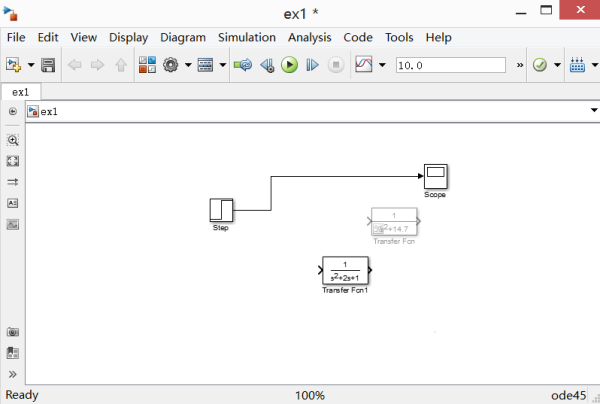

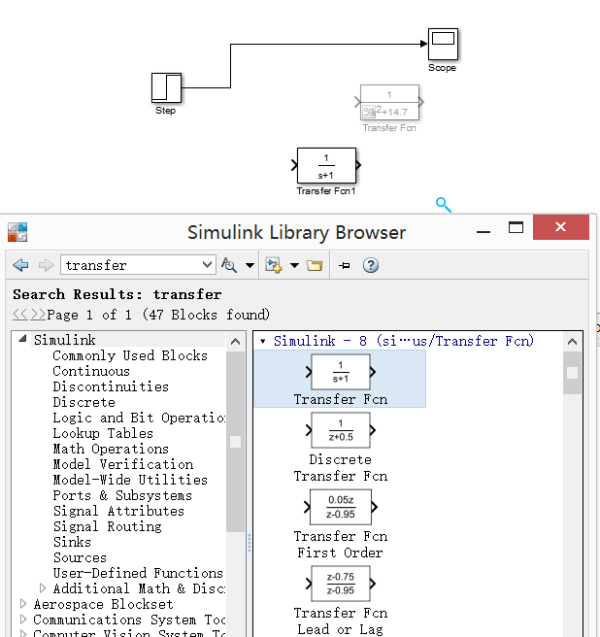

1. 使用Transfer Fcn模块可以输入2113传5261递函数

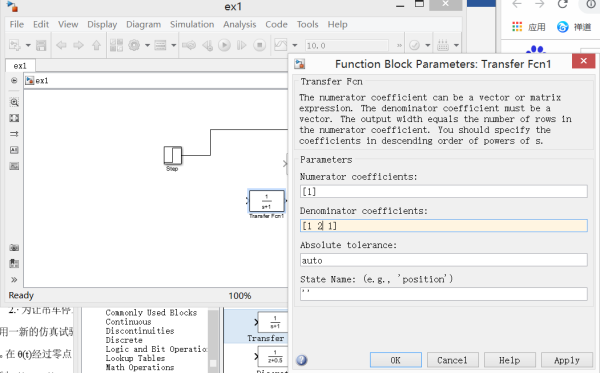

2. 双击或者拖4102动添加之后,双击该模块。在1653分回母系数部分输入[1 2 1]即可,即答二次项系数为1,一次项系数为2,常数项为1。如果需要更高次在前面自行添加系数,再加一个系数会有三次项[1 1 2 1]为s^3+s^2+2s+1,如果只需要四次项,如s^4+s^2+2s+1,输入[1 0 1 2 1]。
3. 更改完毕(s^2+2s+1)
SIMILINK模块库按功能进行分为62616964757a686964616fe78988e69d8331333337616564以下8类子库:(1)Continuous(连续模块)(2)Discrete(离散模块)(3)Function&Tables(函数和平台模块)(4)Math(数学模块)(5)Nonlinear(非线性模块)(6)Signals&Systems(信号和系统模块)(7)Sinks(接收器模块)(8)Sources(输入源模块)连续模块(Continuous)continuous.mdlIntegrator:输入信号积分Derivative:输入信号微分State-Space:线性状态空间系统模型Transfer-Fcn:线性传递函数模型Zero-Pole:以零极点表示的传递函数模型Memory:存储上一时刻的状态值TransportDelay:输入信号延时一个固定时间再输出VariableTransportDelay:输入信号延时一个可变时间再输出离散模块(Discrete)discrete.mdlDiscrete-timeIntegrator:离散时间积分器DiscreteFilter:IIR与FIR滤波器DiscreteState-Space:离散状态空间系统模型DiscreteTransfer-Fcn:离散传递函数模型DiscreteZero-Pole:以零极点表示的离散传递函数模型First-OrderHold:一阶采样和保持器Zero-OrderHold:零阶采样和保持器UnitDelay:一个采样周期的延时函数和平台模块(Function&Tables)function.mdlFcn:用自定义的函数(表达式)进行运算MATLABFcn:利用matlab的现有函数进行运算S-Function:调用自编的S函数的程序进行运算Look-UpTable:建立输入信号的查询表(线性峰值匹配)Look-UpTable(2-D):建立两个输入信号的查询表(线性峰值匹配)数学模块(Math)math.mdlSum:加减运算Product:乘运算DotProduct:点乘运算Gain:比例运算MathFunction:包括指数函数、对数函数、求平方、开根号等常用数学函数TrigonometricFunction:三角函数,包括正弦、余弦、正切等MinMax:最值运算Abs:取绝对值Sign:符号函数LogicalOperator:逻辑运算RelationalOperator:关系运算ComplextoMagnitude-Angle:由复数输入转为幅值和相角输出Magnitude-AngletoComplex:由幅值和相角输入合成复数输出ComplextoReal-Imag:由复数输入转为实部和虚部输出Real-ImagtoComplex:由实部和虚部输入合成复数输出非线性模块(Nonlinear)nonlinear.mdlSaturation:饱和输出,让输出超过某一值时能够饱和。Relay:滞环比较器,限制输出值在某一范围内变化。Switch:开关选择,当第二个输入端大于临界值时,输出由第一个输入端而来,否则输出由第三个输入端而来。ManualSwitch:手动选择开关信号和系统模块(Signal&Systems)sigsys.mdlIn1:输入端。Out1:输出端。Mux:将多个单一输入转化为一个复合输出。Demux:将一个复合输入转化为多个单一输出。Ground:连接到没有连接到的输入端。Terminator:连接到没有连接到的输出端。SubSystem:建立新的封装(Mask)功能模块接收器模块(Sinks)sinks.mdlScope:示波器。XYGraph:显示二维图形。ToWorkspace:将输出写入MATLAB的工作空间。ToFile(.mat):将输出写入数据文件。输入源模块(Sources)sources.mdlConstant:常数信号。Clock:时钟信号。FromWorkspace:来自MATLAB的工作空间。FromFile(.mat):来自数据文件。PulseGenerator:脉冲发生器。RepeatingSequence:重复信号。SignalGenerator:信号发生器,可以产生正弦、方波、锯齿波及随意波。SineWave:正弦波信号。Step:阶跃波信号。Simulink中常用的模块库包括以下几种:(1)信宿(Sinks)模块库:包括显示或将输出回写的模块。Display显示输入的值;Output创建子系统的输出端口或外部输出端口;Scope、FloatScope显示仿真时产生的信号;StopSimulation当输入不等于零时停止仿真;Terminator将未连接的输出端口作为终端;XYGraph显示XY坐标图。(2)信源(Sources)模块库:包括产生各种信号的模块。Band-LimitedWhiteNoise为连续系统引入白噪声;ChirpSignal产生一个扫频信号;Clock产生和显示仿真时间;Constant产生一个常量值;DigitalClock在特定的采样间隔产生仿真时间;Ground将未连接的输入端口接地等。(3)连续(Continuous)模块库:包括线性函数模型。包括有微分单元(Derivative)、积分单元(Integrator)、线性状态空间系统单元(State-Space)、线性传递函数单元(TransferFen)、延时单元(TransportDelay)、可变传输延时单元(VariableTransportDelay)、指定零极点输入函数单元(Zero-Pole)。(4)数学操作(SimulinkMathOperations和Fixed-PointBlocketMath)模块库:包含常用的数学函数模块。包括输入信号绝对值单元(Abs),计算一个复位信号幅度与/或相位单元(ComplextoMagnitude-Angle),计算一个复位信号的实部与虚部单元(ComplextoReal-Imag)等数学函数。(5)通信模块库(ComunicationsBlockset)信源(CommSources):在这个库中,可以形成随机或伪随机信号,也可以读取文件或模拟压控振荡器(VCO)来产生非随机信号。BernoulliRandomBinaryGenerator模块:产生伯努利分布的二进制随机数。BinaryVectorNoiseGenerator模块:产生可以控制“1”的个数的二进制随机向量。Random-IntegerGenerator模块:产生范围在(0~M-1)内的随机整数。PoissionIntGenerator模块:产生洎松分布的随机整数。PNSequenceGenerator模块:产生伪随机序列。GaussianNoiseGenerator模块:产生离散高斯白噪声。RayleighNoiseGenerator模块:产生瑞利分布的噪声。UniformNoiseGenerator模块:产生在一个特定区域内的均匀噪声。Voltage-ControlledOscillator模块:实现压控振荡器。信宿(CommSinks):此库中提供了信宿和显示的模块,以使对通信系统的分析更加简便。TriggeredWritetoFile模块:在输入信号上升沿向文件写入数据。EnorRateCalculation模块:计算输入信号的误比特率和误符号率。信源编码(SourceCoding)模块库:信源编码分为两个基本步骤:信源编码和信源译码。信源编码用量化的方法将一个源信号转化成一个数字信号。所得信号的符号都是在某个有限范围内的非负整数。信源译码就是从信源编码的信号恢复出原来的信息。信道(Channel)模块库:提供各种通信信道模型,比如高斯白噪声信道等
本回答被提问者采纳
1、首先抄我们选择鼠标单击打开2113MATLAB工作界面。2、选择下面显示的Simulink按钮5261以打开4102Simulink工作环境。3、Simulink设备库可以包含图中数字2的列表1653。在设备库中,库中包含子设备,请参见图中的标签3。4、要创建一个新的Simulink仿真要价,请单击图中的标签1以创建一个空白的Simulink仿真文件。5、新的Simulink将开始放置仿真组件,根据原理进行排列,注重仿真图形的美观性和实用性。6、构建模拟模块后,您可以保存文件。单击图中所示的图标以保存文件更改文件名,利用matlab中2113simulink的Timer模块以及breaker,可以满足楼5261主的需求4102吧。1)双击Timer模块可以设置1653两部分参数,一行回为时间,二行答为输出逻辑信号,如时间[0.2 0.3 0.5],对应其输出[1 0 1],就是表示0.2s时输出1,0.3s输出0,0.5s输出1。2)breaker选用默认模式的话,就是外部输入逻辑来控制其吸合以及关断的,1吸合,0关断。本回答被网友采纳内容来自www.mh456.com请勿采集。
