1. 需求

在Simscape Electrical Specialized Technology中，我们会有需要将电气信号转换成Simulink信号的情况。然而，Simulink Library并没有提供可以使用的相应模块，这种情况就需要我们自己转换成可以复现成电气信号的Simulink信号。

2. 电气原理

利用戴维南定理和诺顿定理这种常用的电路简化方法。我们可以将某一个支路简化。这样，不论是通过测量的方式获得电器信号的Simulink信号值，或者是利用这个Simulink信号值复现该电气信号，都会比较容易。

2.1 戴维南定理

戴维南定理，又称等效电压源定律，内容为含独立电源的线性电阻单口网络N，就端口特性而言，可以等效为一个电压源和电阻串联的单口网络。电压源的电压等于单口网络在负载开路时的电压uoc；电阻R0是单口网络内全部独立电源为零值时所得单口网络N0的等效电阻。

2.2 诺顿定理

诺顿定理的内容是，含独立源的线性电阻单口网络N，就端口特性而言，可以等效为一个电流源和电阻的并联。电流源的电流等于单口网络从外部短路时的端口电流isc；电阻R0是单口网络内全部独立源为零值时所得网络N0的等效电阻。

3. 建模详情

3.1 戴维南等效模型

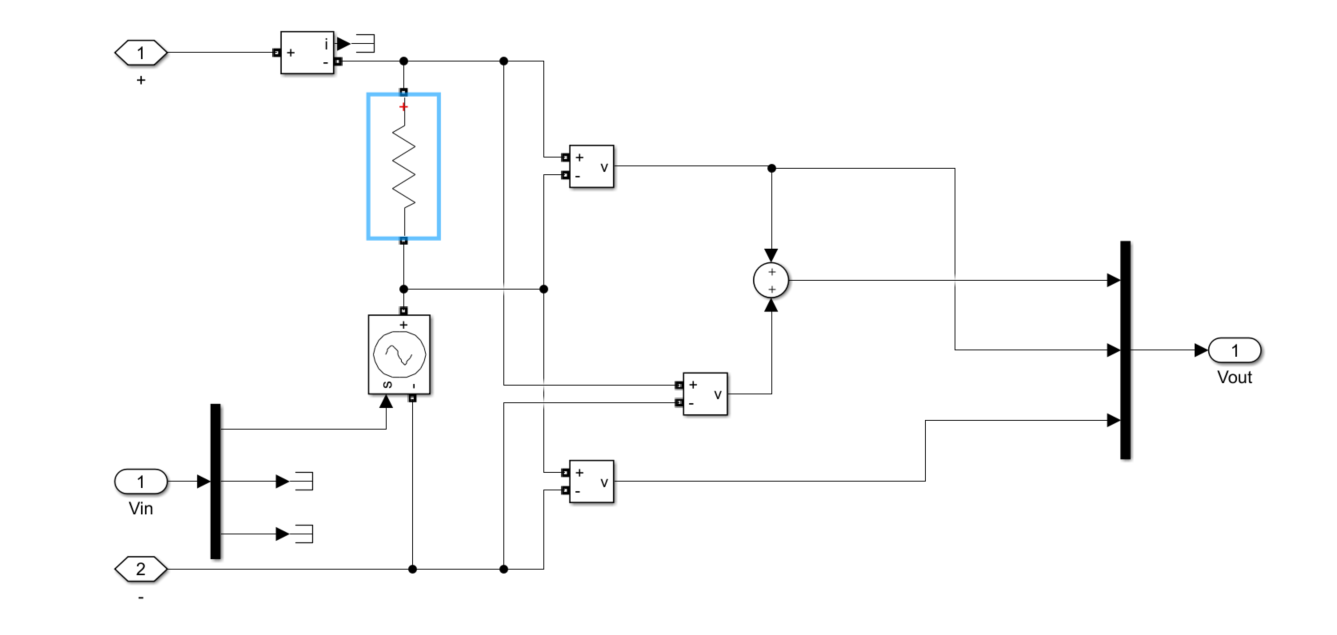

根据定理，可以很清晰的了解到，这个等效的主要组成部分为一个可控的电压源作为独立电源，一个电阻作为该单口网络的内阻即可。

由于计算出复杂电路的等效电阻和等效电源值很困难，且无法等效动态电路，我们就干脆取测量电压值，用端口电压驱动一个可控电压源来等效该单口网络。

在Simulink中，电压源必须要和一个电阻串联，那么，我们串联一个小电阻来使这个网络运行即可。

3.2 诺顿等效模型

3.3 建模在Model Reference中的应用

4. 结论
