一、背景

很多时候，工程上自己调PID太麻烦，并且不需要解释原理，所以利用MATLAB强大的工具箱自动整定PID能够给我们带来很多方便。

二、工具

①SIMULINK模型

②MATLAB工具箱（我的版本2020a）：Control System Tuner

（老版本simulink打开control system tuner的方式为 analysis→control design→control system tuner）

三、实例

（1） 在SIMULINK中的操作

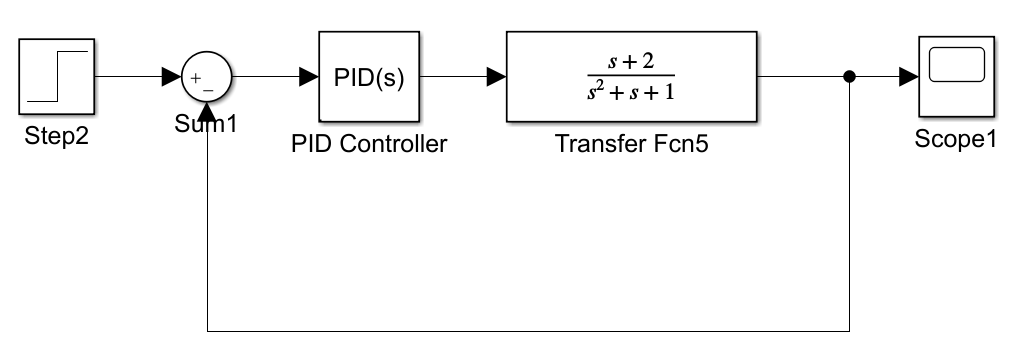

          ① 在SIMULNK建立仿真模型，PID随意设置参数

           ② 设置待自适应调节PID的SIMULINK仿真的输入输出

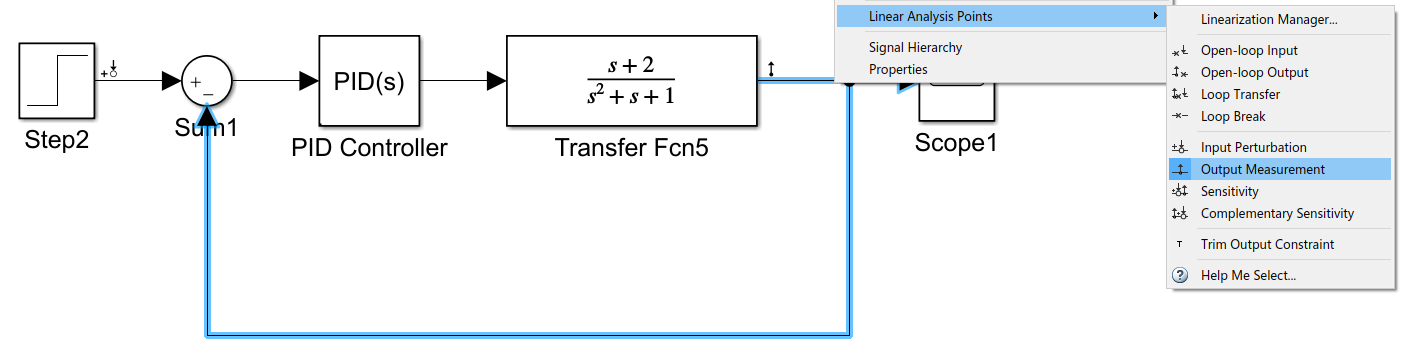

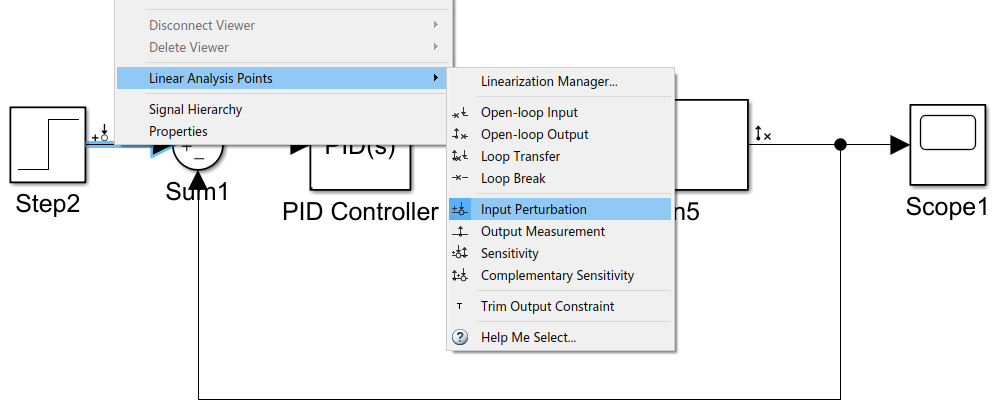

                在给定处，鼠标左键连接线，然后右键，在菜单中选择Linear Analysis Points -->Input Perturbation;同样的，给输出选择Output Measurement

（2） 在MATLAB工具箱中的操作

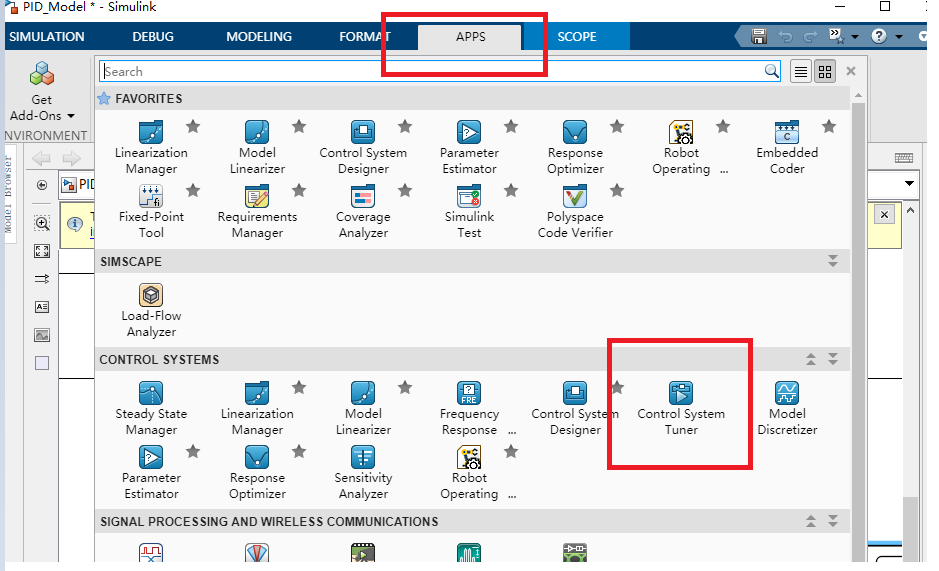

          ① 选择顶层菜单栏的APPS->Control System Tuner（SIMULINK界面打开 不是MATLAB界面）

            ② 选择New Plot --> New Step

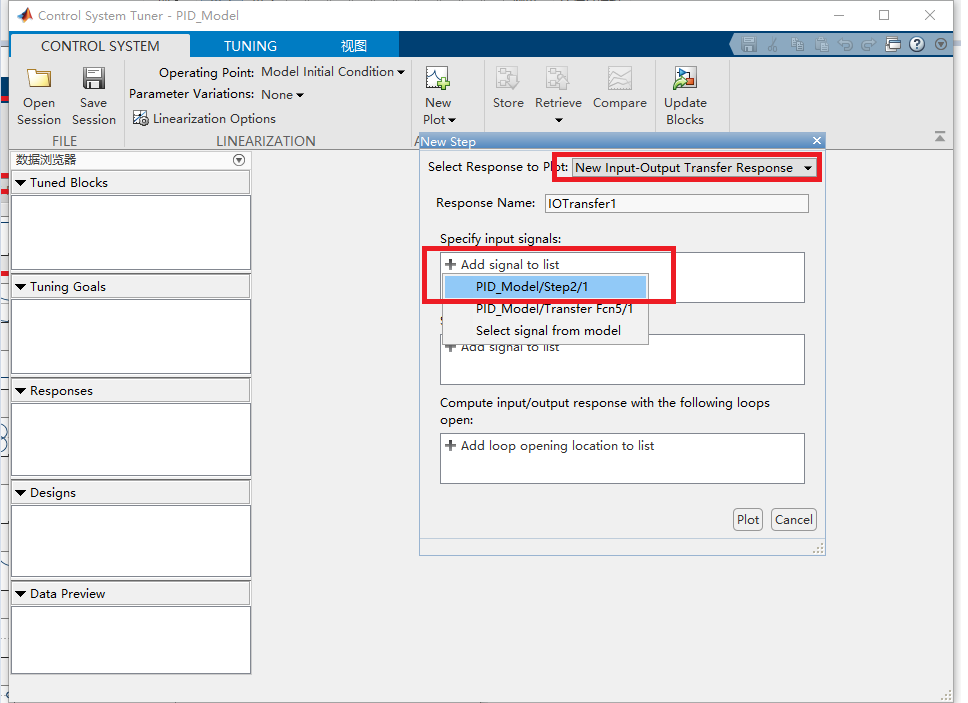

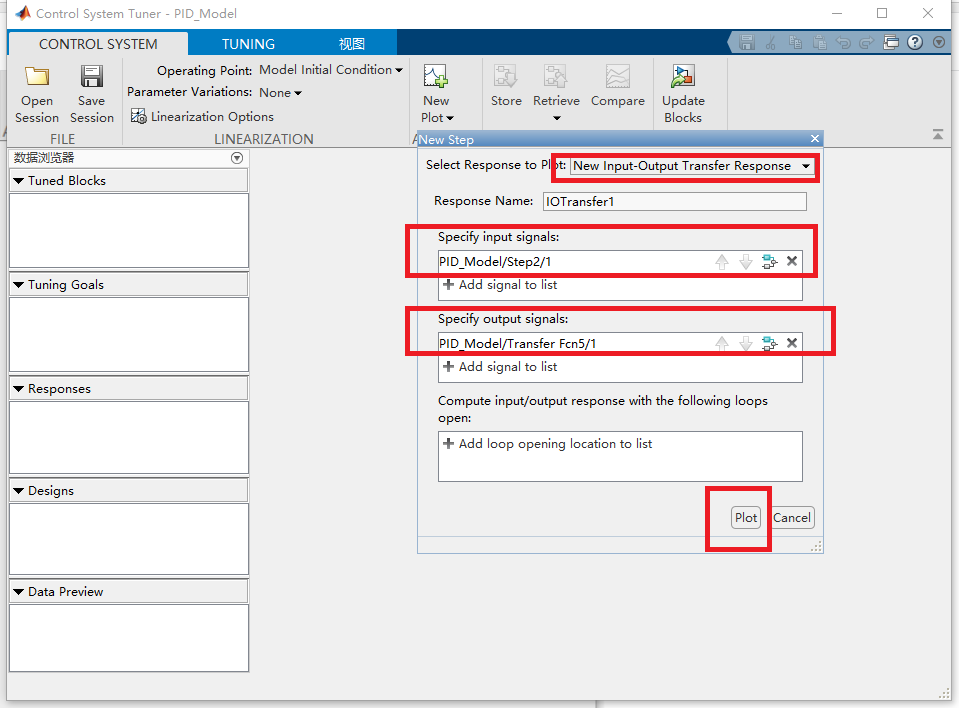

            ③ 设置输入输出为自己在（1）②所定义的

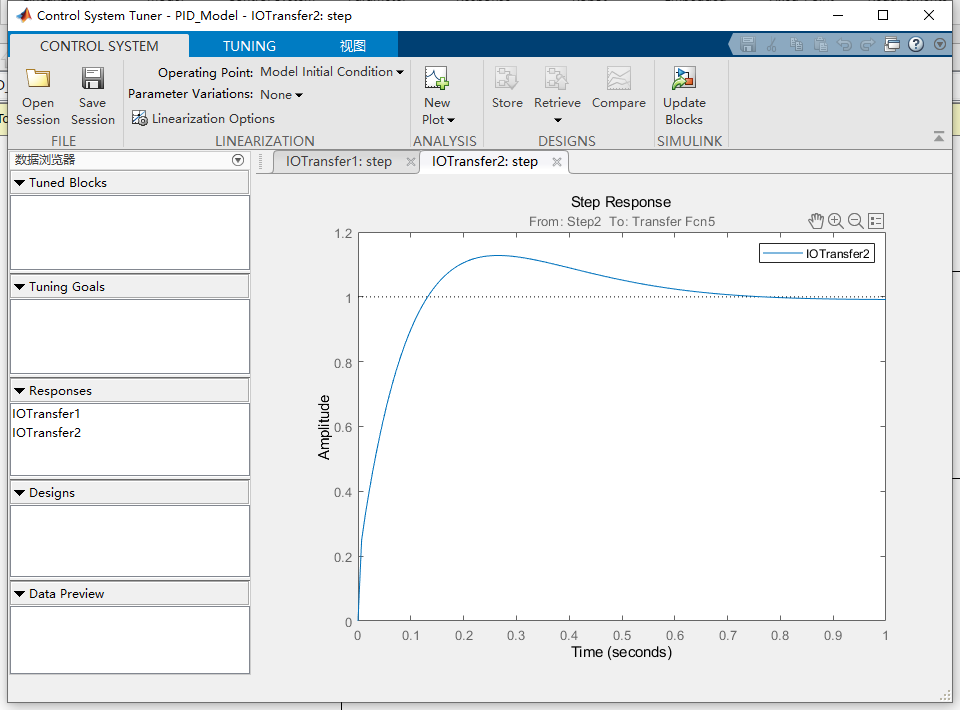

            ④ 单击Plot能够看到目前模型参数的响应曲线

            ④ 单击TUNING --> Tracking of step commands

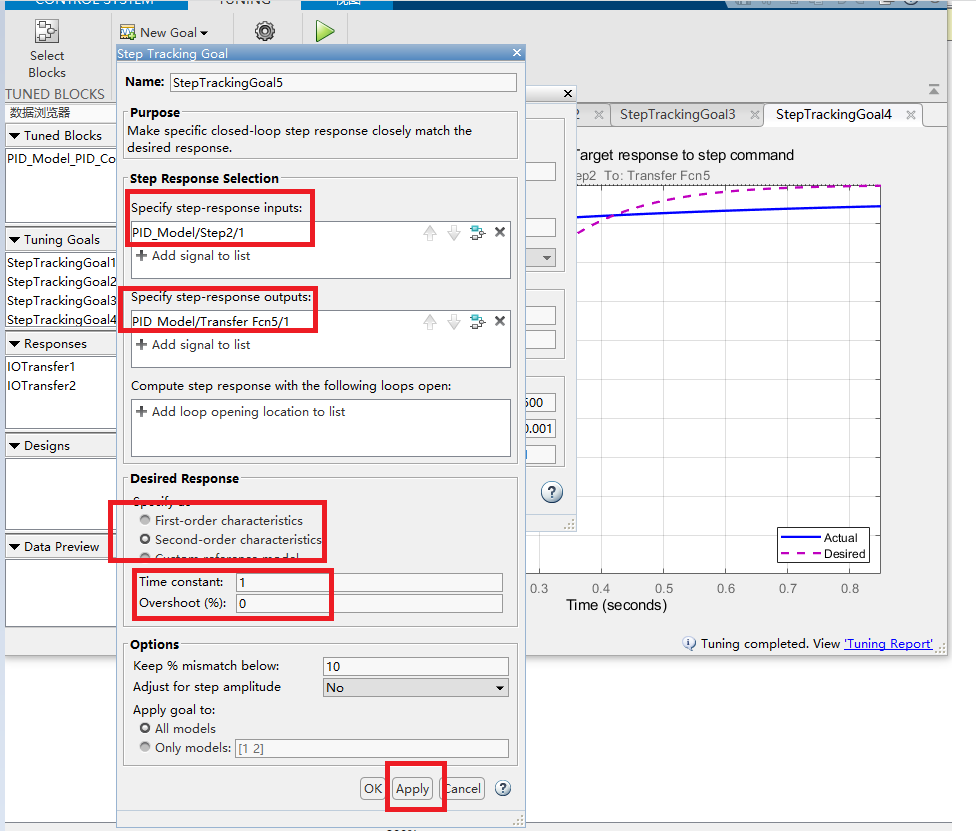

            ④ 添加输入输出，设置调节时间和超调量，然后单击Plot即可。其中紫线是期望曲线，蓝线是当前实际得到的曲线（还没有自动调节 ）

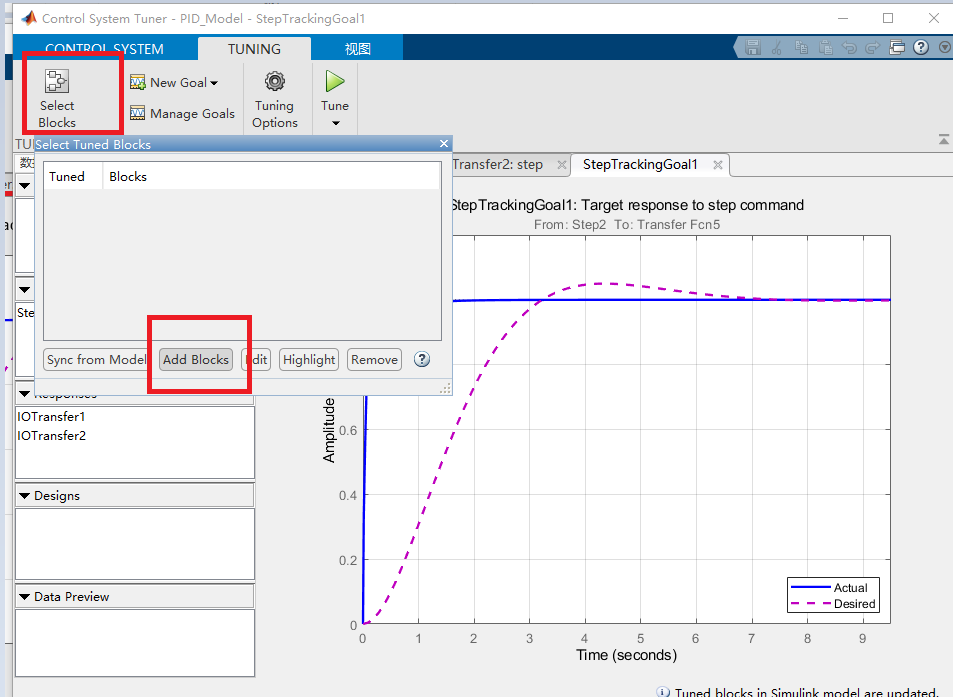

            ⑤ 单击Select Blocks --> Add Blocks，选择自己的PID模块

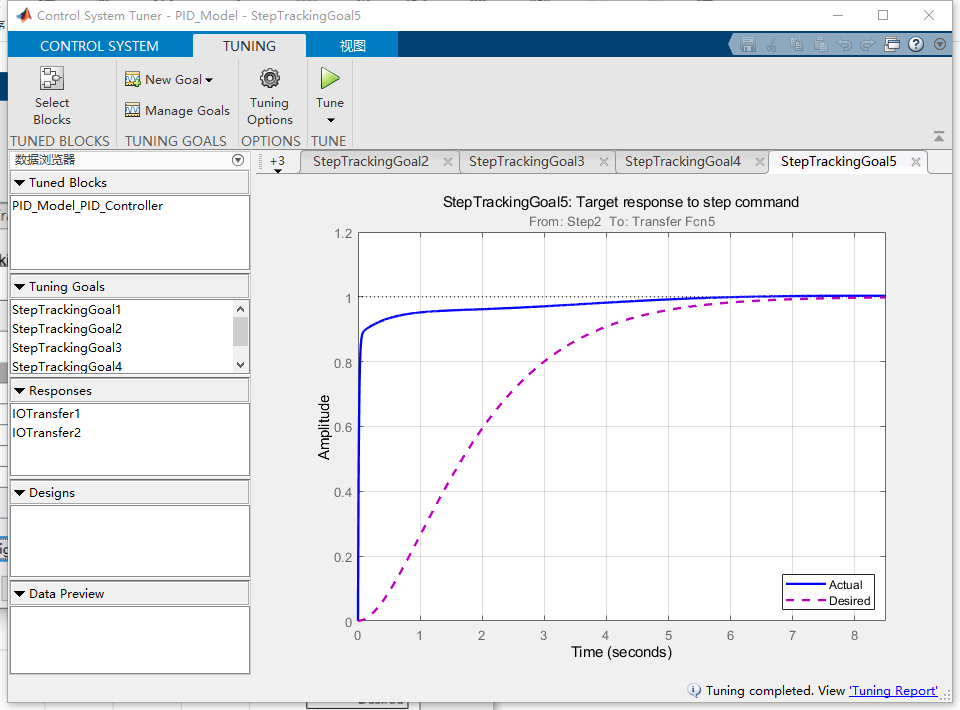

            ⑥ 单击 绿色的Tune，即开始自整定，得到满足要求的蓝色曲线

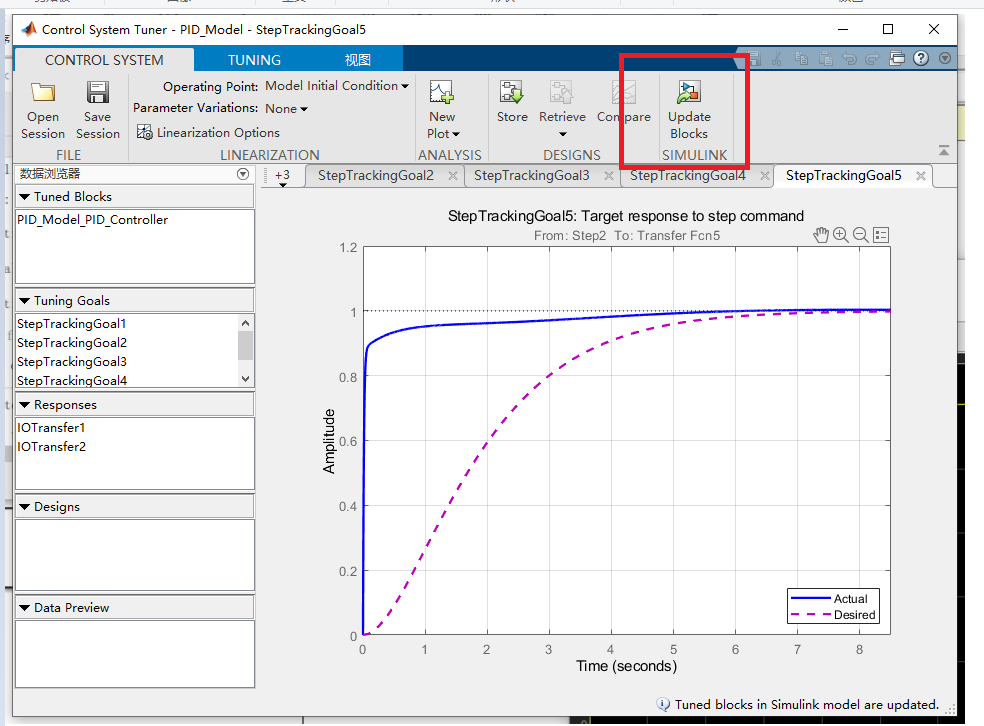

            ⑦ 单击Update Blocks即把调节好的PID参数，更新到SIMULINK之中

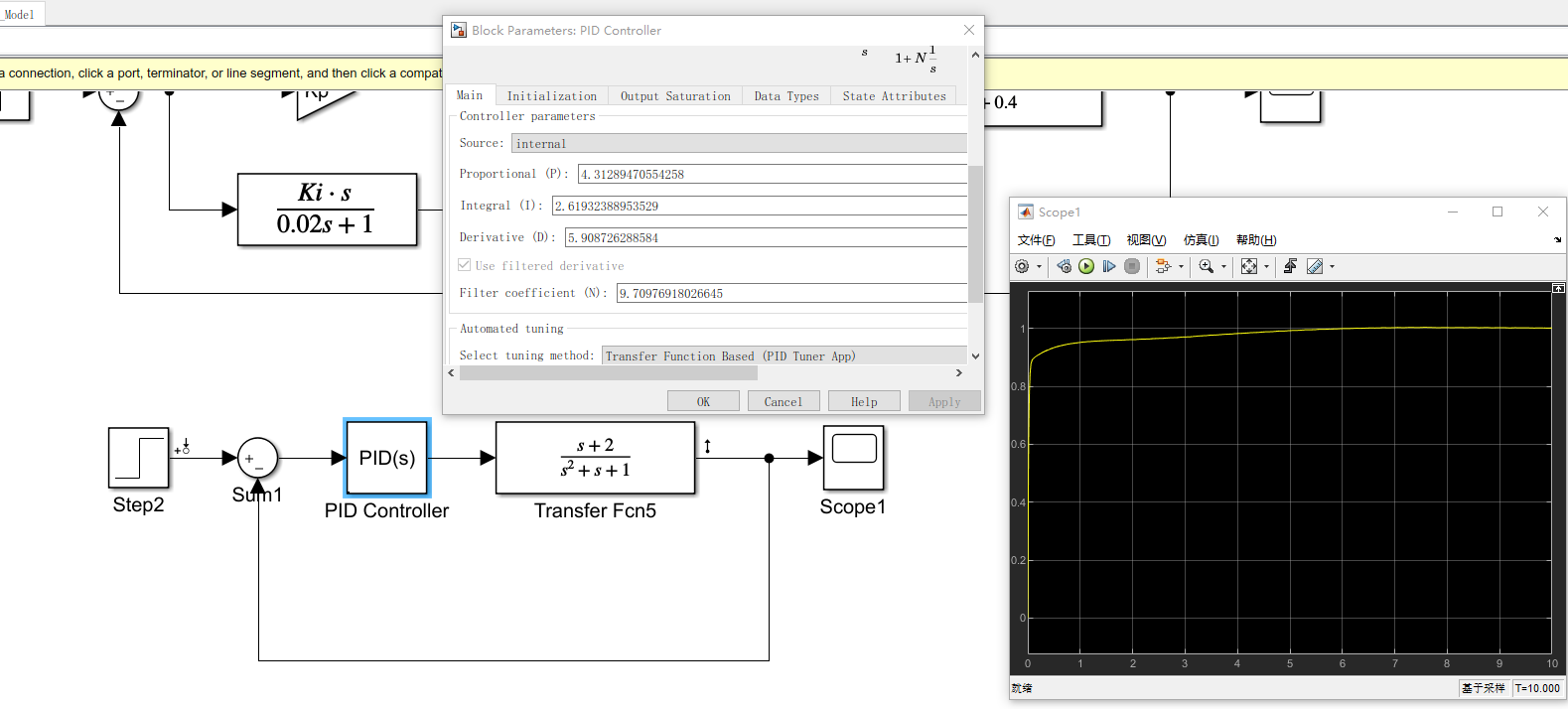

            ⑧ 可以看到PID模块的参数自动更新了，同时相应曲线，也是刚刚根据自己要求整定得到的曲线
