概述

硬件设计

本设计介绍了基于单片机的智能手表定位系统的设计与实现，控制系统采用STM32核心芯片，外围电路含有液晶显示器LCD1602，GPS，GSM电路，按键和LED灯电路组成，通过LCD模块能够将实时时间以及定位经纬度显示出来。系统可以通过GSM模块直接发送定位信息到指定的手机用户上。

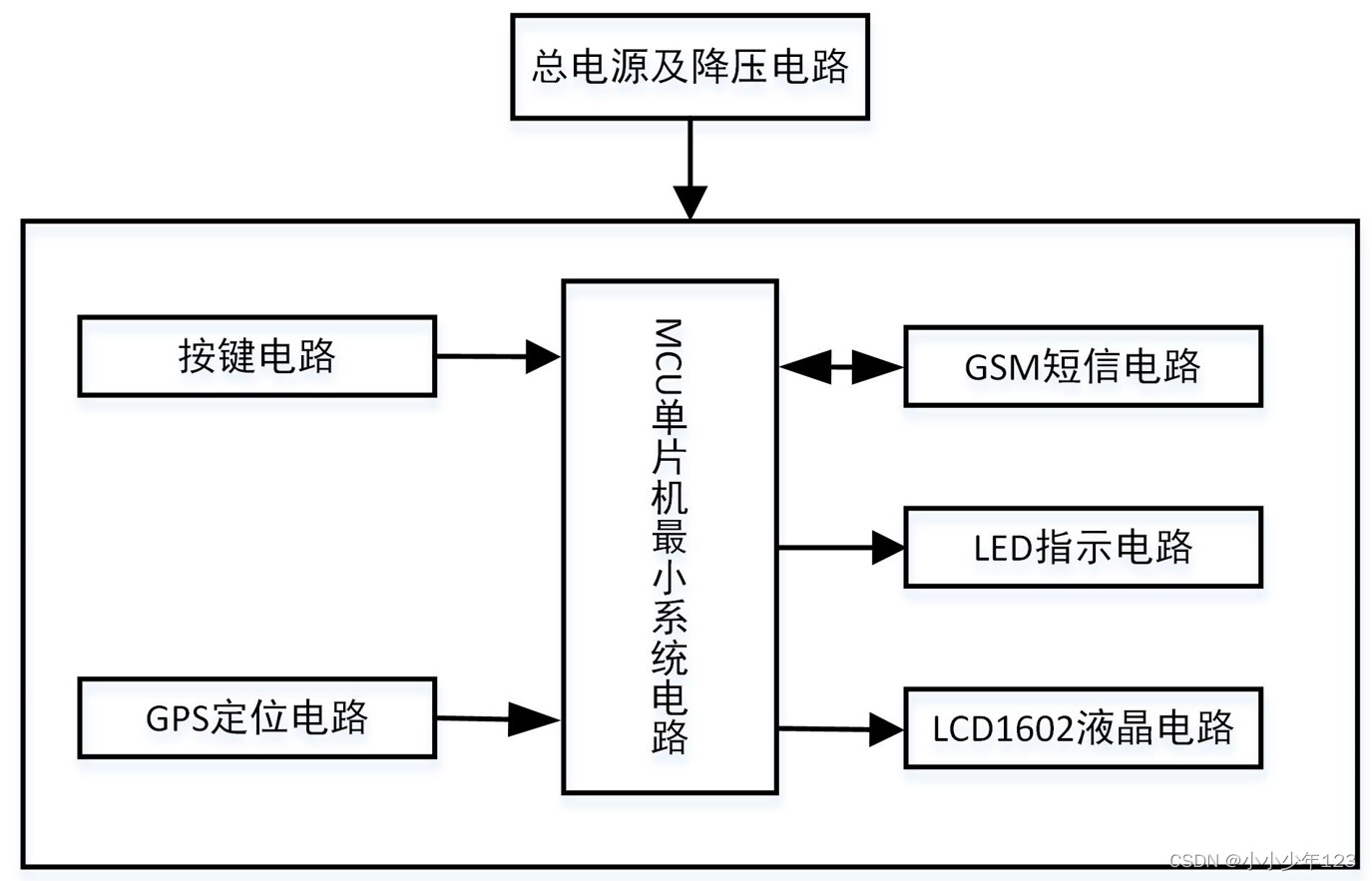

主要由STM32单片机+LCD1602液晶显示电路+GPS模块+GSM模块+按键电路+LED灯电路+电源电路组成；框图如图：

设计功能

（1）液晶1602显示时钟，带日期，且可以显示经纬度信息，两个信息通过一个按键切换显示。
（2）通过GPS定位，获取当前的经纬度信息（可以通过浏览器查看具体位置）。
（3）通过电位器可以调节液晶屏的清晰度。
（4）具有手电筒功能，通过另外一个按键，按下，灯亮，再次按下，灯灭。
（5）通过第3个按键来发送经纬度信息给指定手机，按下后，开始发短信；
（6）短信处理过程有指示灯显示；
（7）接受短信的手机号码可以主动获取经纬度信息，发送"GET"给设备手机号,设备会回复信息给发送者.

设计原理图

四.软件设计

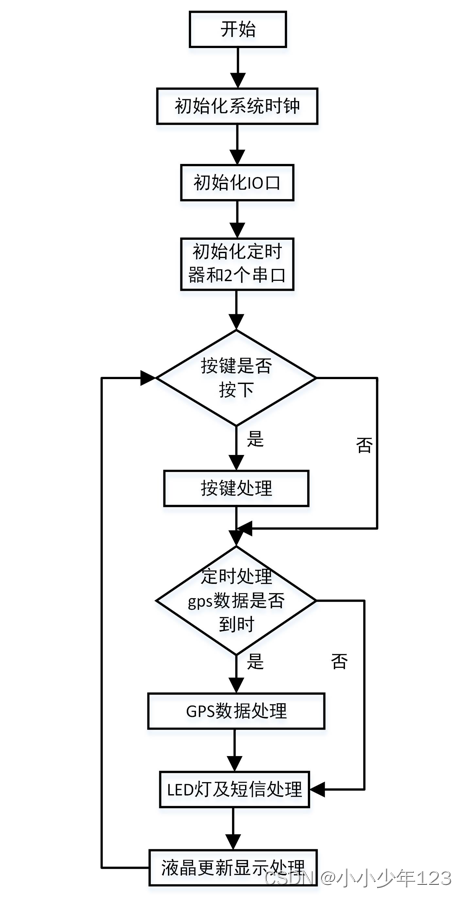

（1）程序流程图

（2）主程序源码

int main(void)
 {
    unsigned char i ;
    delay_init();             //延时函数初始化
    uart_init(115200);         //串口初始化为115200
    uart2_init(9600)    ;

  TIM3_Int_Init(499,7199);//50ms

    LED_Init();                  //初始化与LED连接的硬件接口
    KEY_Init();

    led_gsm =0 ; ligh =1;//上电初始化
    Lcd_GPIO_init();  //初始化lcd 接口
    Lcd_Init();         //初始化函数
    delay_ms(200);
    ligh =0;//关闭led
    Lcd_Puts(0,0,(u8 *)Lin0_No);//显示
    Lcd_Puts(0,1,(u8 *)Lin1_Ea);//显示

    i=60;
    while(i--) delay_ms(100);//延时
    UART_SendStr(USART1 ,"AT+CMGF=1rn",11); //设置字符集
    i=7;
    while(i--) delay_ms(100);//延时
    UART_SendStr(USART1 ,"AT+CSCS="GSM"rn",15);//设置文本
    i=7;
    while(i--) delay_ms(100);//延时
    UART_SendStr(USART1 , "AT+CMGDA="DEL ALL"rn",20); //删除所有短信
    for(i=0;i<5;i++)
    delay_ms(100);          //延时有助于稳定

  led_gsm = 1;
    while(1)
    {
        key_scan();
        if(disFlag ==1)    //定时更新显示
        {
            disFlag =0;
        if(sysmode_GPS==1)        //gps有效
      {
//        sysmode_GPS=0;
                dealGps();
                if(disNum==0)
                {
                    Lcd_Puts(0,0,(u8 *)Lin0_No);//显示
                    Lcd_Puts(0,1,(u8 *)Lin1_Ea);//显示
                }
                else
                {
                    Lcd_Puts(0,0,(u8 *)dis0);//显示
                    Lcd_Puts(0,1,(u8 *)dis1);//显示
                }
            }
        }

    if(key_m==0)    //发送按键按下
    {
            delay_ms(10);
            if(key_m==0)
            {
                led_gsm =  0;
                UART_SendStr(USART1 ,"AT+CMGF=1rn",11); //设置字符集
                i=3;
                while(i--) delay_ms(100);//延时
                UART_SendStr(USART1 ,"AT+CSCS="GSM"rn",15);//设置文本
                i=3;
                while(i--) delay_ms(100);//延时
                UART_SendStr(USART1 ,"AT+CMGS="+8618105140357"rn",26); //测试号码
//          UART_SendStr(USART1 ,"AT+CMGS="+8615296556420"rn",26); //发送短信号码

                i=3;
                while(i--) delay_ms(100);//延时
                if(sysmode_GPS==1)        //gps有效
                {
                    sysmode_GPS=0;
                    dealGps();
                    UART_SendStr(USART1 ,Lin0_No,12); //发送纬度
                    UART_SendStr(USART1 ,Lin1_Ea,12); //发送经度
                }
                else
                {
                    UART_SendStr(USART1 ,"gps linking...",14); //gps无信号
                }
                delay_ms(200);
                UART_SendStr(USART1 ,( char *)Crtl_Z, 1);        //发送
                i=30;
                while(i--) delay_ms(100);//延时发送
                led_gsm = 1;
            }
        }

....
         }

    }
}

链接：https://pan.baidu.com/s/18eQcnJTPaemJeORJ7WCl3g?pwd=o3kd
提取码：o3kd
