STC32G资料及入门介绍

前言
一、资料准备
二、工程介绍
- 1.文件架构
总结

前言

提示：这里可以添加本文要记录的大概内容：

STC32G是STC新推出的32位单片机，也就是广义的32位的8051单片机。实际上使用的是Intel的C251架构，因此在编译器上KeilC51是编译不了STC32G的工程的，要使用KEILC251。优势的话最大的就是价格了，STC32G12K128目前推广价格在5块钱左右（当前时间哈），LQFP48的封装，128K的Flash，4+8K的RAM，带USB带CAN。这个配置和价格还要啥自行车。而且本身LQFP48的封装，即便是ARM的架构，应用也不会太复杂。因此可能会替代很多低复杂度的32位ARM的场景。另外的话可以从51平台方便的过渡到这个平台，对于51使用者来说十分的友好。

提示：以下是本篇文章正文内容，下面案例可供参考

一、资料准备

STC32G数据手册
CSDN站内下载
STC32G12K128 最小系统原理图
CSDN站内下载
STC32G FreeRTOS例程
CSDN站内下载
KEIL C251
CSDN站内下载
提示：KEIL的注册自理哟~
STC最新下载软件支持STC32系列（6.89F以上版本才支持STC32G）
CSDN站内下载

二、工程介绍

1.文件架构

STC32G官方给的工程是基于FreeRTOS的，因此之前喜欢裸跑的小伙伴要自学一下FreeRTOS，不过这个也非常的简单上手非常快。
1.1

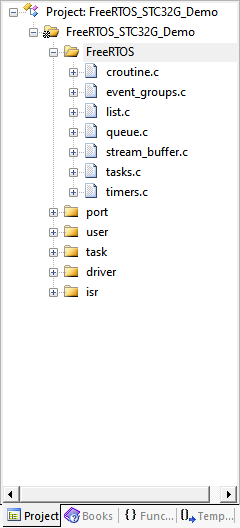

在这里插入图片描述
从上图可以看出，示例工程的文件架构分了六个部分。其中FreeRTOS目录下存放的是FreeRTOS的源码，这里所有的源码文件都包含在里面了，包括不常用的croutine.c，这个有时间具体研究一下，看看有没有用到。一般的小伙伴可以忽略这里，工程肯定是STC的工程师已经帮忙移植好了。直接用就行。
1.2

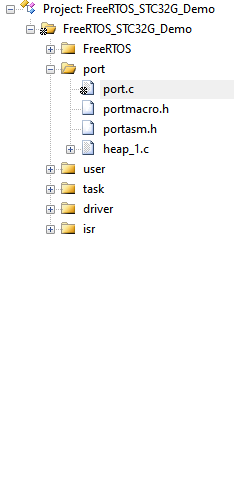

在这里插入图片描述
port目录下就是移植的部分了。代码也针对STC32G或者是C251平台做了适配。

static StackType_t data xPCL;
static StackType_t data xPCH;
static StackType_t data xPCB;

数据声明时候指定RAM存放位置

/*Setup the systick timer to generate the tick interrupts at the required
frequency. */
static void prvPortSetupTimerInterrupt( void )
{
/* Timer0 work at 1T mode. */
AUXR |= 0x80;
/* Timer0 work at mode0 (16-bit auto reload mode) */
TMOD &= ~0x0f;
/* Initial timer0 reload value (1ms per cycle). */
TL0 = ( uint8_t )( portRELOAD_VALUE );
TH0 = ( uint8_t )( portRELOAD_VALUE >> 8 );
/* Interrupts are disabled when this is called so
the timer can be started here. */
TR0 = 1;
/* Enable timer0 interrupts. */
ET0 = 1;
}

系统节拍定时，这里使用了TIMER0，这样像用户就不能再用TIMER0做其他应用了。这里不像ARM里面直接用SystemTick就可以。好在STC32G的串口不需要再占用串口资源了，不然定时器就有点紧张了。
另外堆栈库使用的是heap_1，FreeRTOS不同的HEAP库在Malloc和Free方面的策略不同，用户要注意一下。不过一般的应用需要使用Malloc和Free的概率也很低，毕竟还是有一定风险，用不好的话容易出错。
1.3

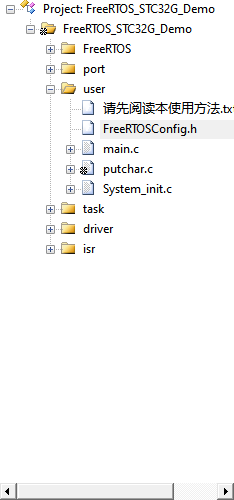

在这里插入图片描述
user里面存放的是上层应用代码，其中FreeRTOSConfig.h是FreeRTOS的配置文件，从这个文件里面也能了解很多内容。

#define configUSE_ROMHUGE
0

#define MAIN_Fosc
( 24000000UL )

首先可以看出这个工程所使用的是24M的时钟，置于是内部时钟还是外部时钟还没有研究。但是作者使用的无外部晶振的板子也可以正常运行。所以一般就不纠结了，一般的应用也足够，并且手册里提到过30M的内部晶振并不是很稳定。
另外configUSE_ROMHUGE的选项与用户代码的大小有关，如果用户代码超过了64K，则需要配置为HUGE模式。同时在KEIL里面的选项也需要进行配置，否则应该是编译会出问题。
在这里插入图片描述
