概述
一、初识SMT32单片机
什么是单片机
单片机（Single-Chip Microcomputer）是一种集成电路芯片，把具有数据处理能力的中央处理器CPU、随机存储器RAM（随机读写，断电不保持）、只读存储器ROM（只读，断电保持）、多种I/O口和中断系统、定时器/计数器等功能（可能还包括驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的微型计算机系统，在工业控制领域广泛使用。

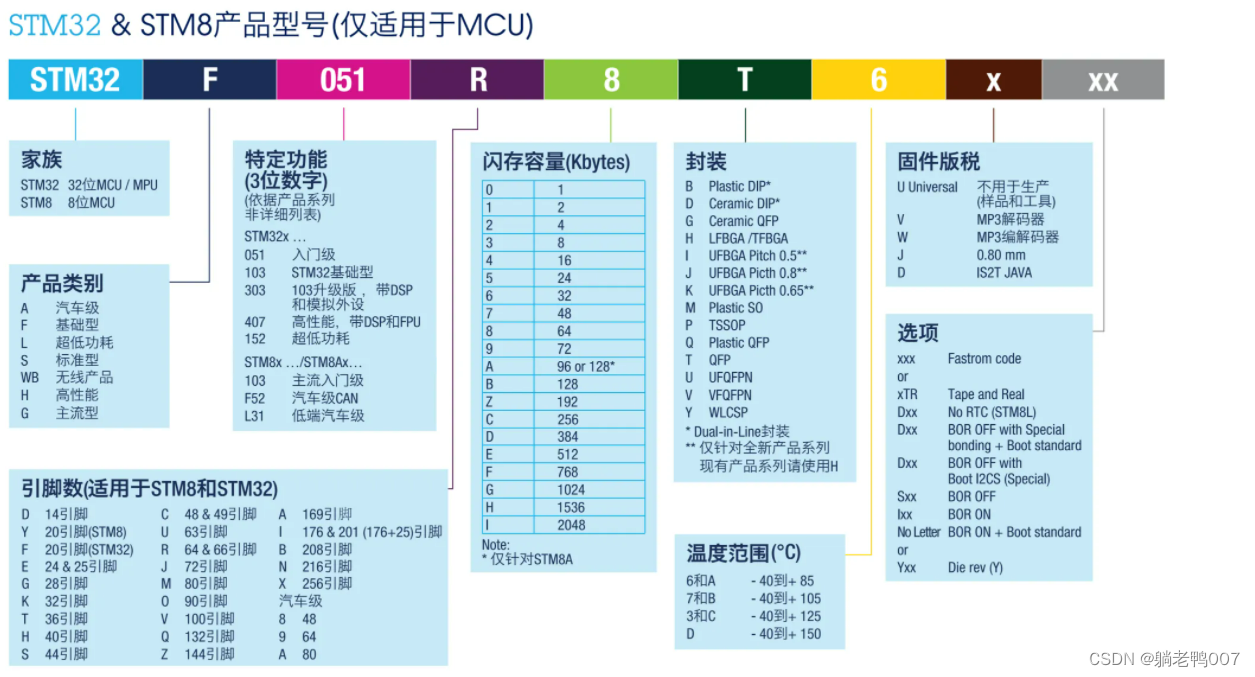

STM系列单片机命名规则
ST--意法半导体（一家公司名字）
M --Microelectronics微电子
32--总线宽度（32位的芯片）
STM32F103C8T6单片机简介

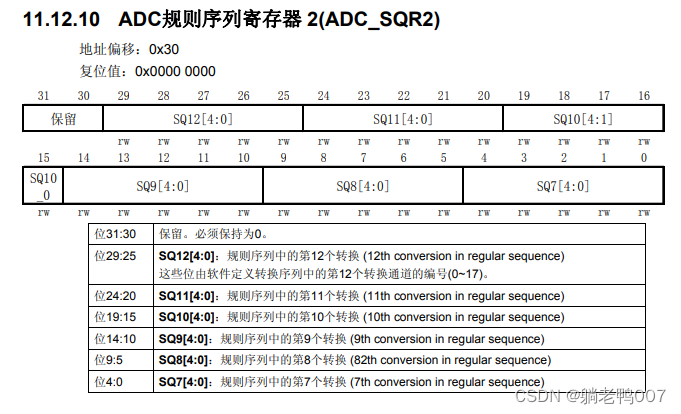

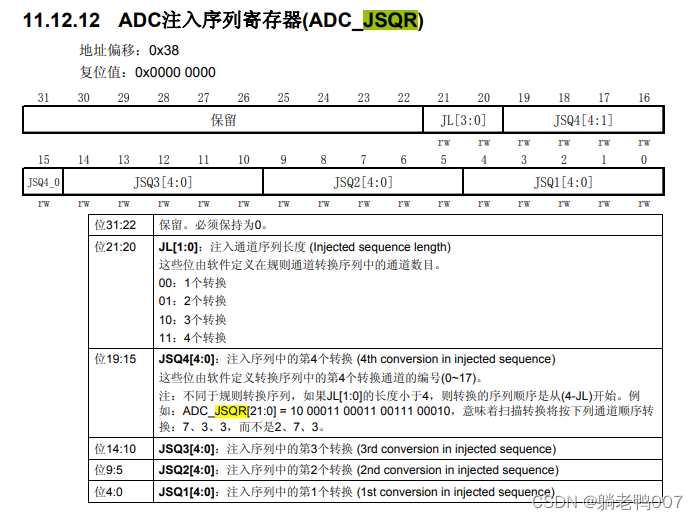

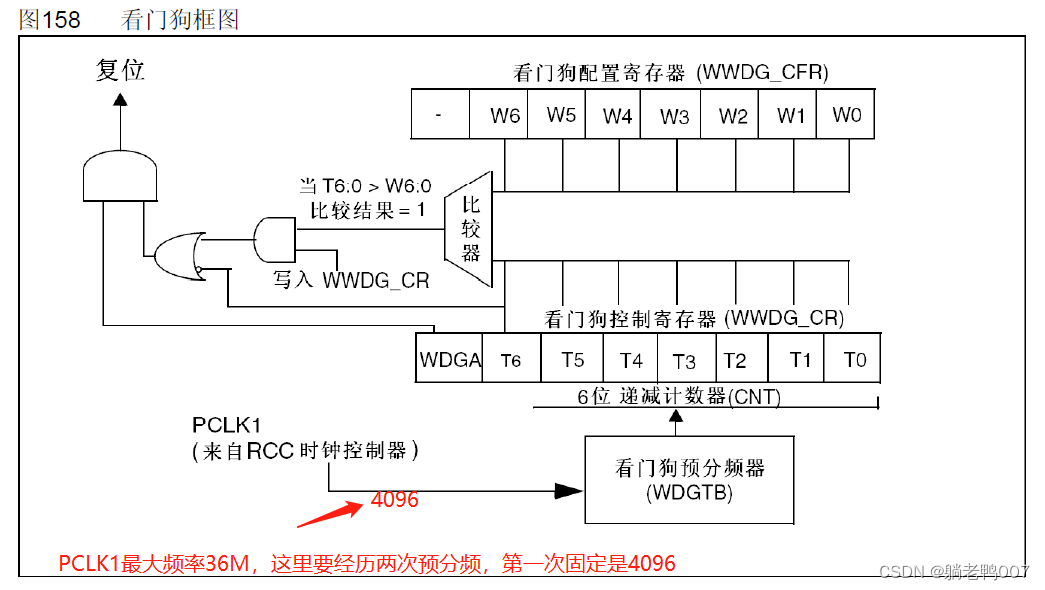

| 项目 | 介绍 |
| 内核 | Cortex-M3 |
| Flash | 64K*8bit |
| SRAM | 20K*8bit |
| GPIO | 37个GPIO,分别为PA0-PA15、PB0-PB15、PC13-PC、PD0-PD1 |
| ADC | 2个12bit ADC合计12路通道，外部通道：PA0到PA7+PB0到PB1，内部通道：温度传感器通道ADC Channel 16和内部参考电压通道ADC Channel 17 |
| 定时器/计数器 | 4个16bit定时器/计数器，分别为TIM1、TIM2、TIM3、TIM4，TIM1带死区插入，常用于产生PWM控制电机 |
| 看门狗定时器 | 2个看门狗定时器（独立看门狗IWDG、窗口看门狗WWDG） |
| 滴答定时器 | 1个24bit向下计数的滴答定时器systick |
| 工作电压、温度 | 2V-3.6V,-40°C-85°C |
| 通信串口 | 2*IIC,2*SPI,3*USART,1*CAN |
| 系统时钟 | 内部8MHZ时钟HSI最高可倍频到64MHZ，外部8MHZ时钟HSE最高可倍频到72MHZ |
寄存器、标准库和HAL库区别
寄存器
1、寄存器众多，需要经常翻阅芯片手册，费时费力
2、更大灵活性，可以随心所欲的达到自己的目的
3、深入理解单片机的运行原理，知其然更知其所以然
标准库
1、将寄存器底层操作封装起来，提供一整套接口（API）供开发者调用
2、每款芯片都编写了一份库文件，也就是工程文件里的stm32F1xx...之类的
3、配置结构体变量成员就可以修改外设的配置寄存器，从而选择不同的功能
4、大大降低单片机开发难度，但是在不用芯片间不方便移植
HAL库
1、ST公司目前主力推的开发方式，新的芯片已经不再提供标准库
2、为了实现在不同芯片之间移植代码
3、为了兼容所有芯片，导致代码量庞大，执行效率低下
二、开发软件搭建

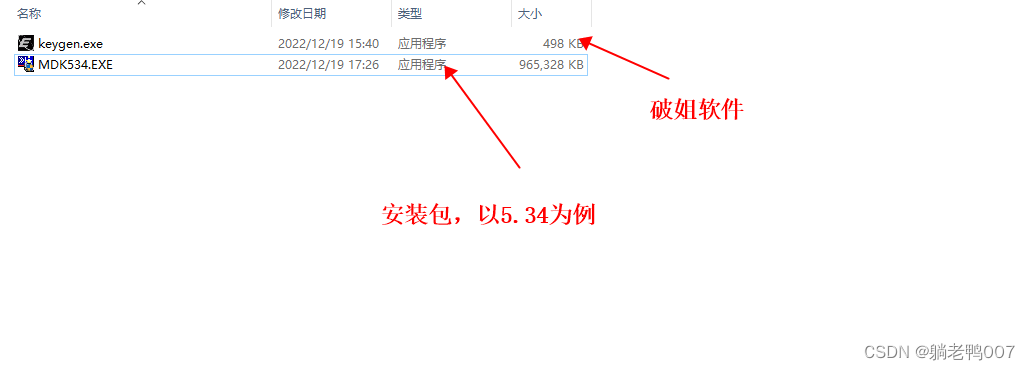

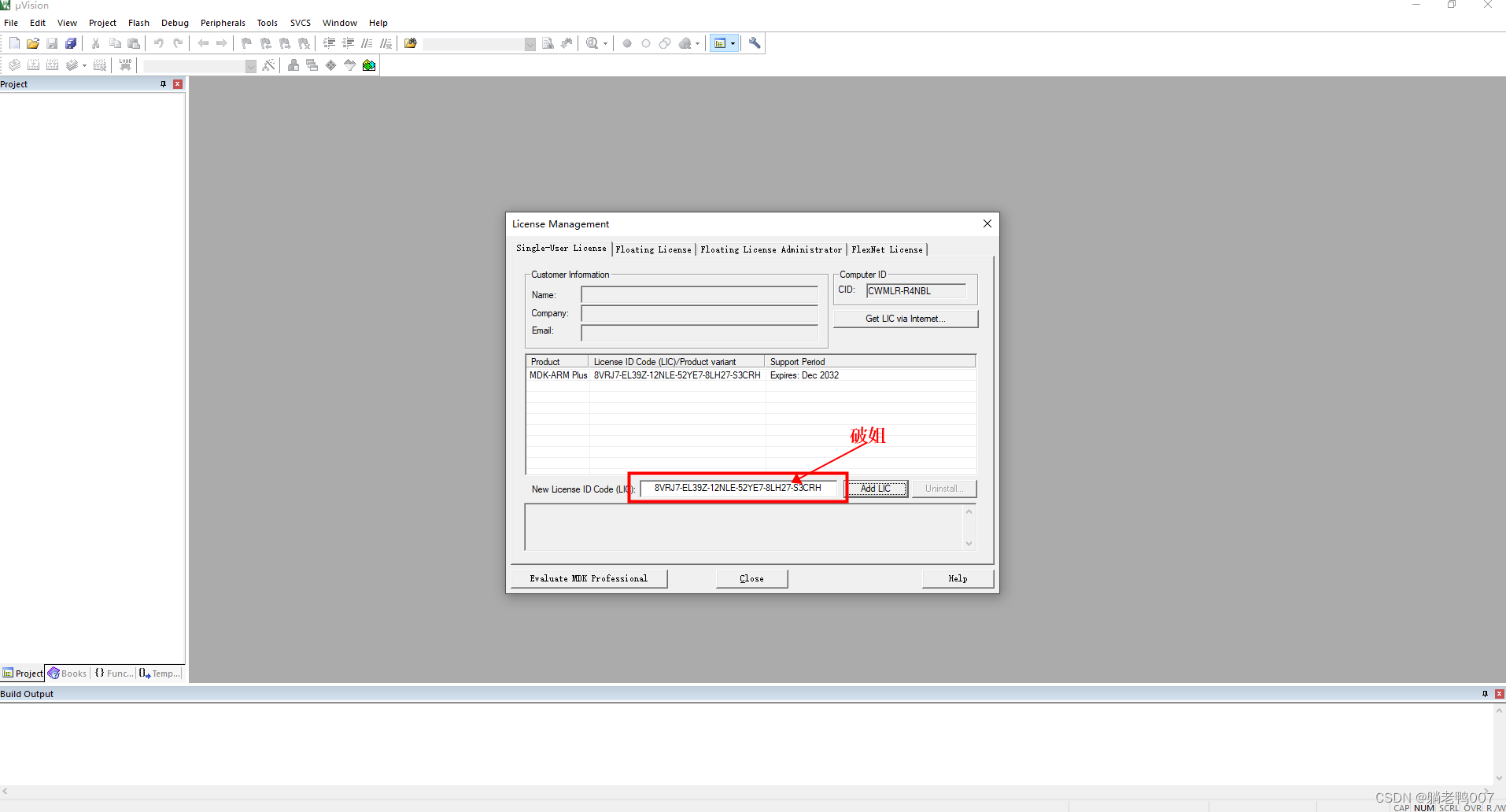

Keil5安装

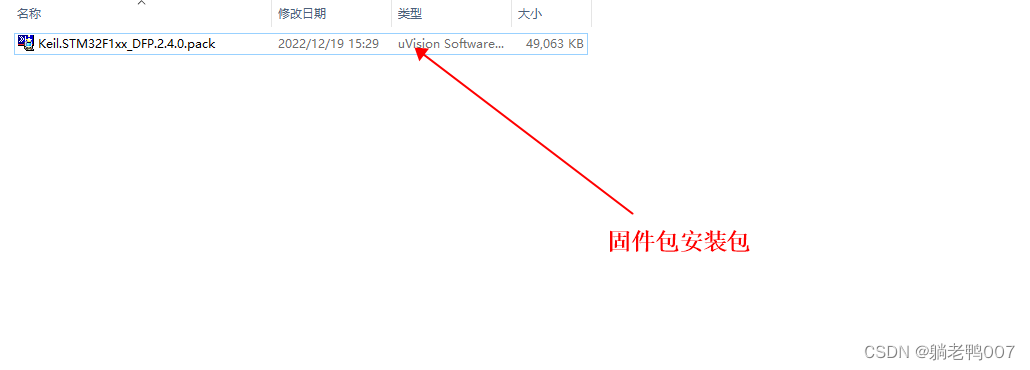

固件包安装

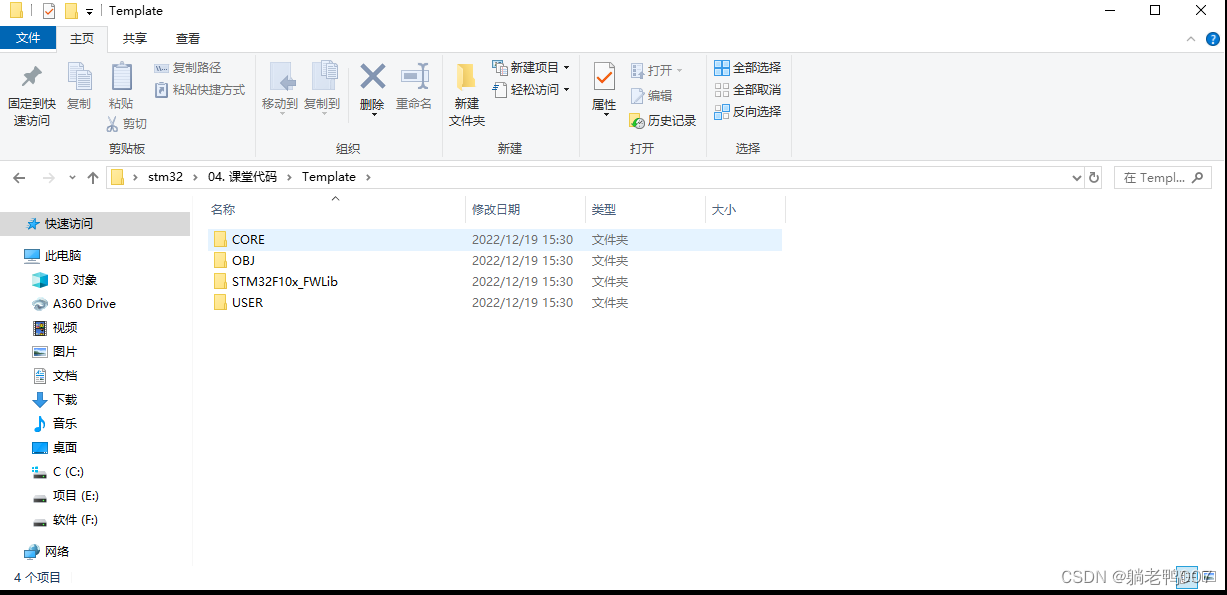

程序模板

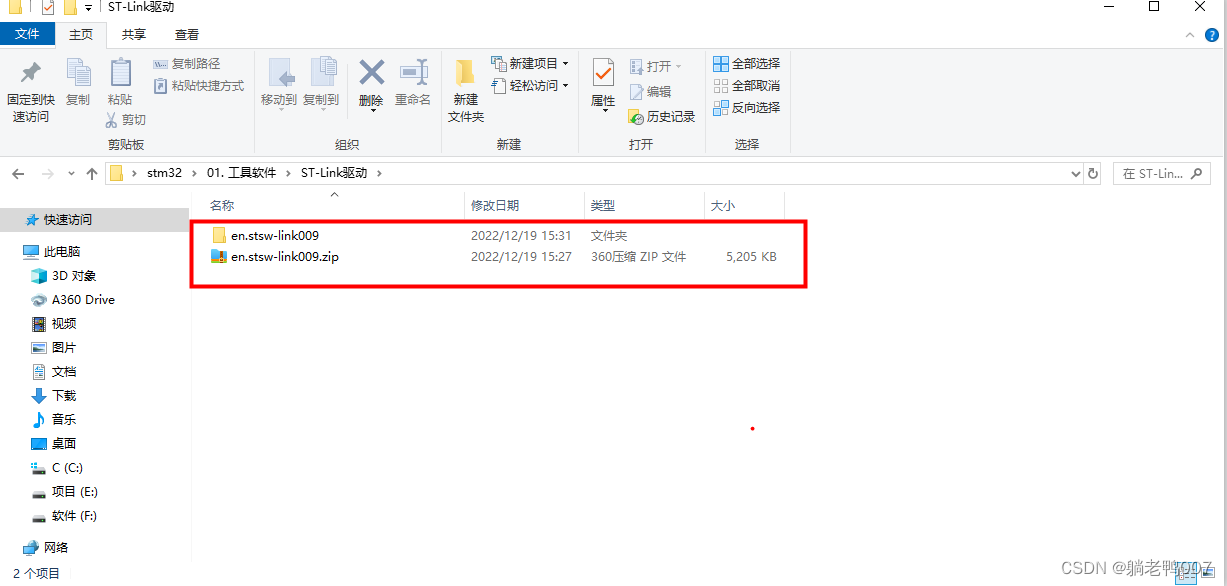

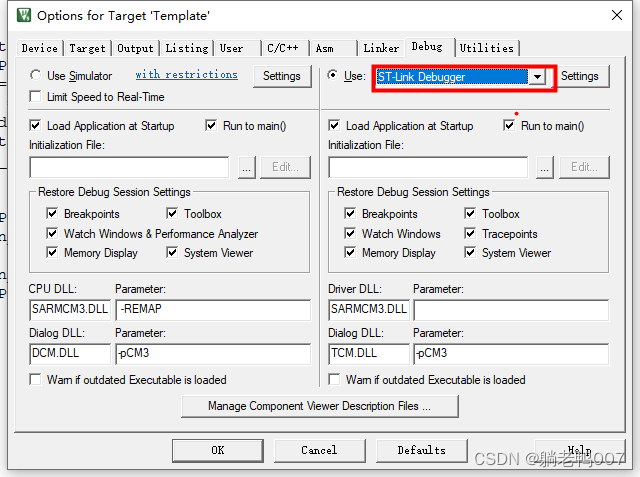

ST-LINK驱动安装

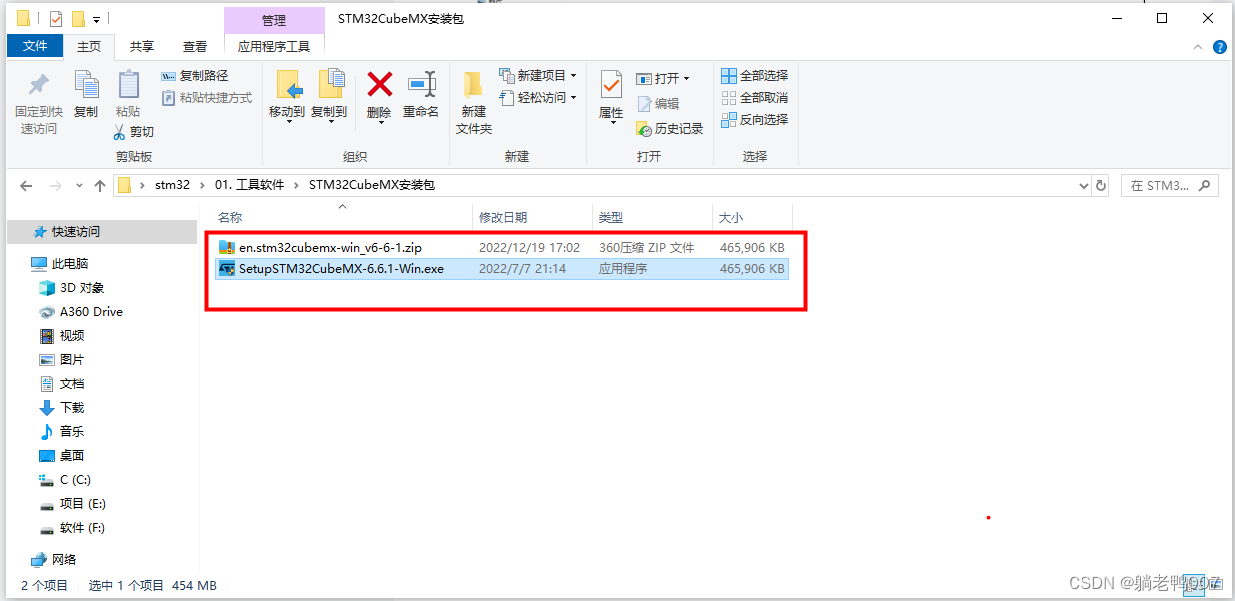

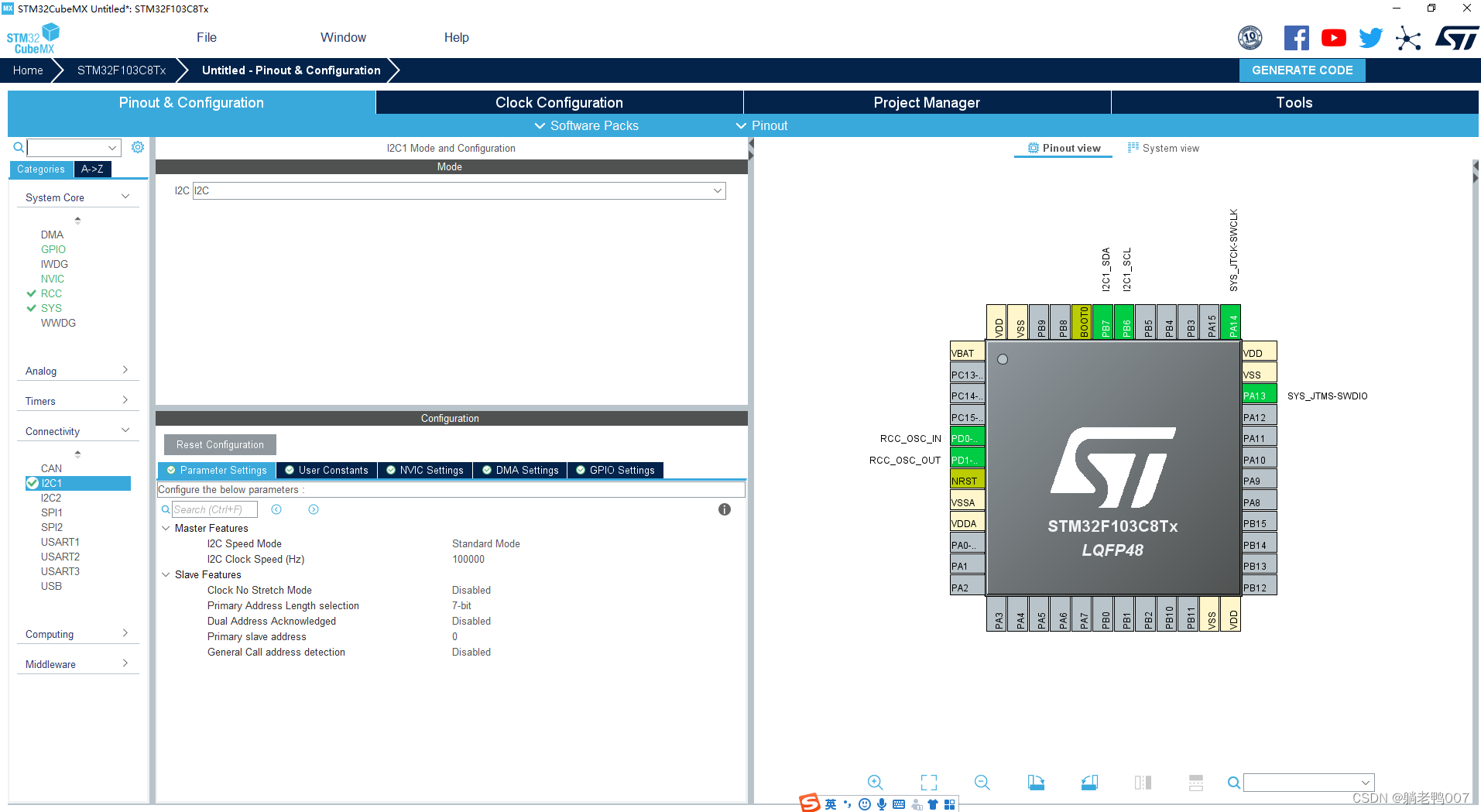

STM32CubeMX安装

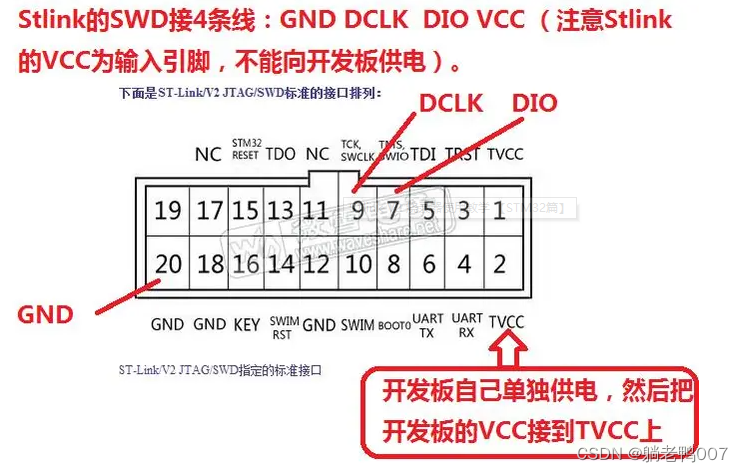

ST-LINK V2接线图
三、GPIO
什么是GPIO
GPIO是通用输入输出端口的简称，简单来说就说STM32可控制的引脚，STM32芯片的GPIO引脚与外部设备连接起来，从而实现与外部通讯、控制以及数据采集的功能
命名规则
组编号+引脚编号
组编号：GPIOA,GPIOB,GPIOC,GPIOD...GPIOG
引脚编号0,1,2,3,4...15
组合起来：
PA0,PA1,PA2...PA15
PB0,PB1,PB2...PB15
PC0,PC1,PC2...PC15
...
有一些特殊功能的引脚是不能做IO口的

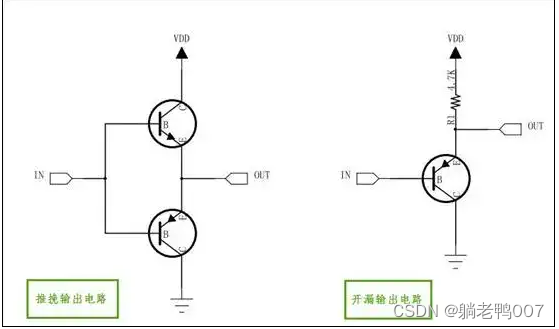

推挽输出和开漏输出
推挽输出：可以真正的输出高电平和低电平
开漏输出：无法真正输出高电平，即高电平时没有驱动能力，需要借助外部上拉电阻完成对外驱动

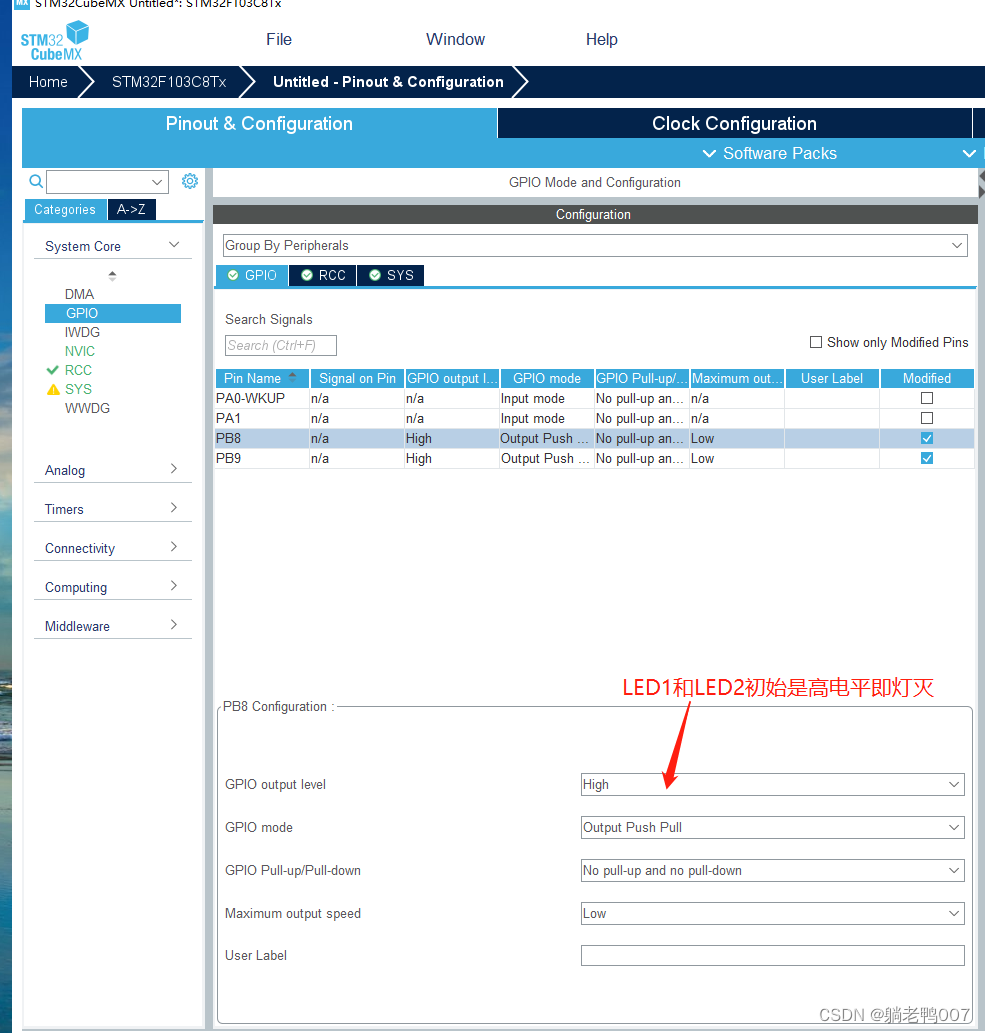

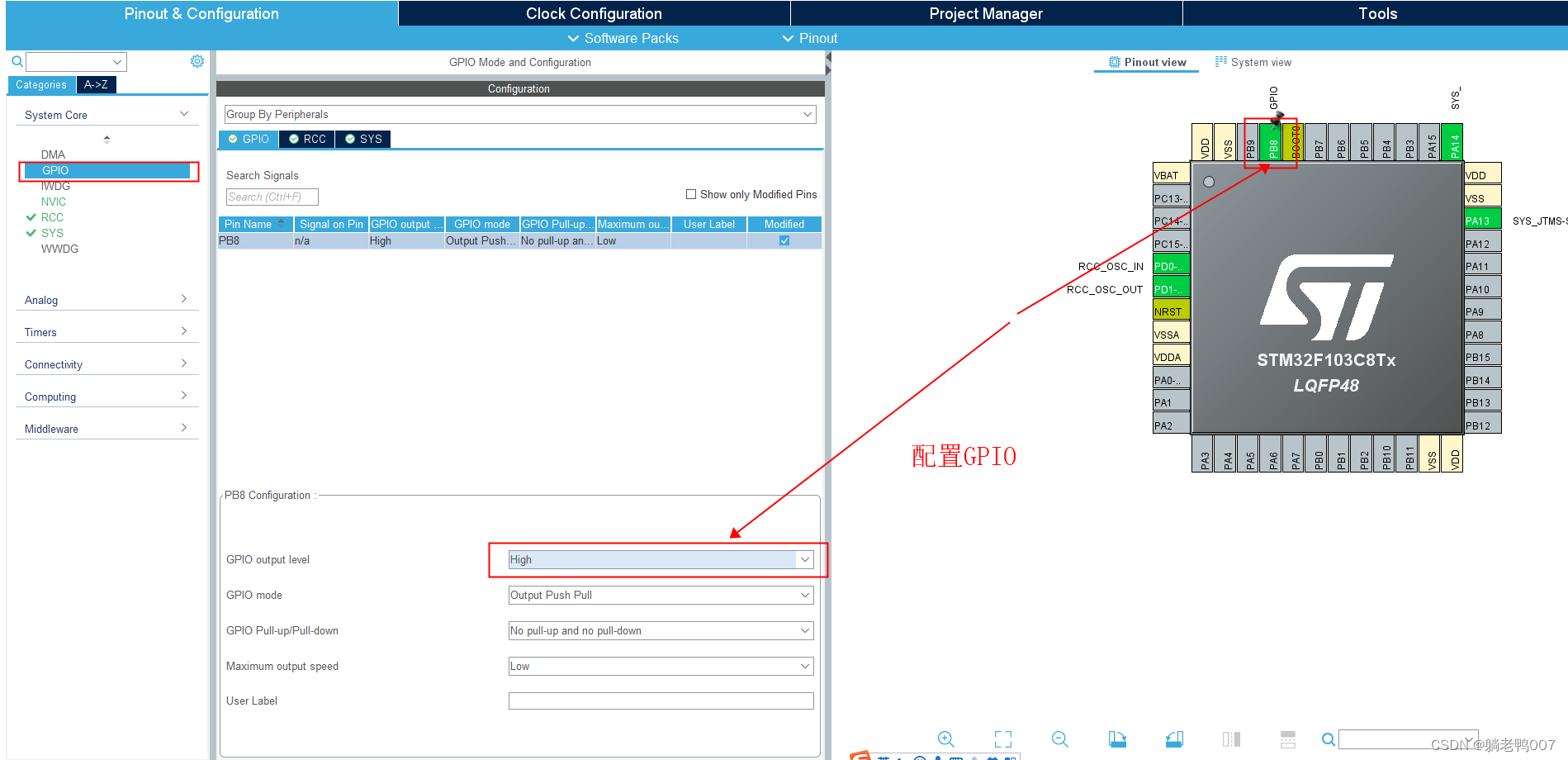

点亮一盏灯
代码示例
__HAL_RCC_GPIOA_CLK_ENABLE();//打开A组IO口时钟
__HAL_RCC_GPIOB_CLK_ENABLE();//打开B组IO口时钟
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_8, GPIO_PIN_RESET);//设置IO口电平
GPIO_InitTypeDef GPIO_InitStruct = {0};//IO口配置结构体
GPIO_InitStruct.Pin = GPIO_PIN_8|GPIO_PIN_9;//引脚
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;//模式
GPIO_InitStruct.Pull = GPIO_NOPULL;//上拉，下拉或不拉
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;//响应速度，高、中、低
HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);//IO口初始化常用的GPIO HAL库函数
void HAL_GPIO_Init(GPIO_TypeDef *GPIOx, GPIO_InitTypeDef *GPIO_Init)；
void HAL_GPIO_WritePin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin, GPIO_PinState PinState)；
void HAL_GPIO_TogglePin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin)；
GPIO_InitTypeDef结构体
typedef struct
{
uint32_t Pin; /*!< Specifies the GPIO pins to be configured.
This parameter can be any value of @ref GPIO_pins_define */
uint32_t Mode; /*!< Specifies the operating mode for the selected pins.
This parameter can be a value of @ref GPIO_mode_define */
uint32_t Pull; /*!< Specifies the Pull-up or Pull-Down activation for the selected pins.
This parameter can be a value of @ref GPIO_pull_define */
uint32_t Speed; /*!< Specifies the speed for the selected pins.
This parameter can be a value of @ref GPIO_speed_define */
} GPIO_InitTypeDef;按键控制灯(轮询法)
#define Key_On
1
#define Key_Off 0
uint8_t Key_Scan(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin)
{
if(HAL_GPIO_ReadPin(GPIOx,GPIO_Pin) == GPIO_PIN_RESET){//判断按键是否被按下
while(HAL_GPIO_ReadPin(GPIOx,GPIO_Pin) == GPIO_PIN_RESET);//循环判断按键是否松开
return Key_On;
}else{
return Key_Off;
}
}while (1)
{
if(Key_Scan(GPIOA,GPIO_PIN_0) == Key_On){//判断按键是否被按下
HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_8);//灯翻转
}
if(Key_Scan(GPIOA,GPIO_PIN_1) == Key_On){
HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_9);
}
}四、复位和时钟控制（RCC）（Reset Clock Control）
复位
系统复位
当发送以下任一事件时，产生一个系统复位：
1、NRST引脚上的低电平（外部复位）

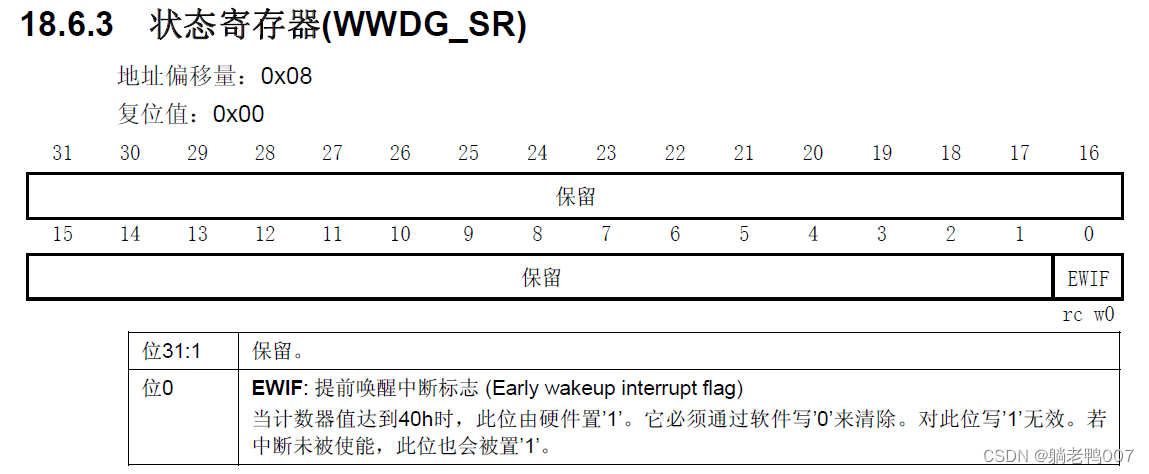

2、窗口看门狗计数终止（WWDG复位），严格的时间把控

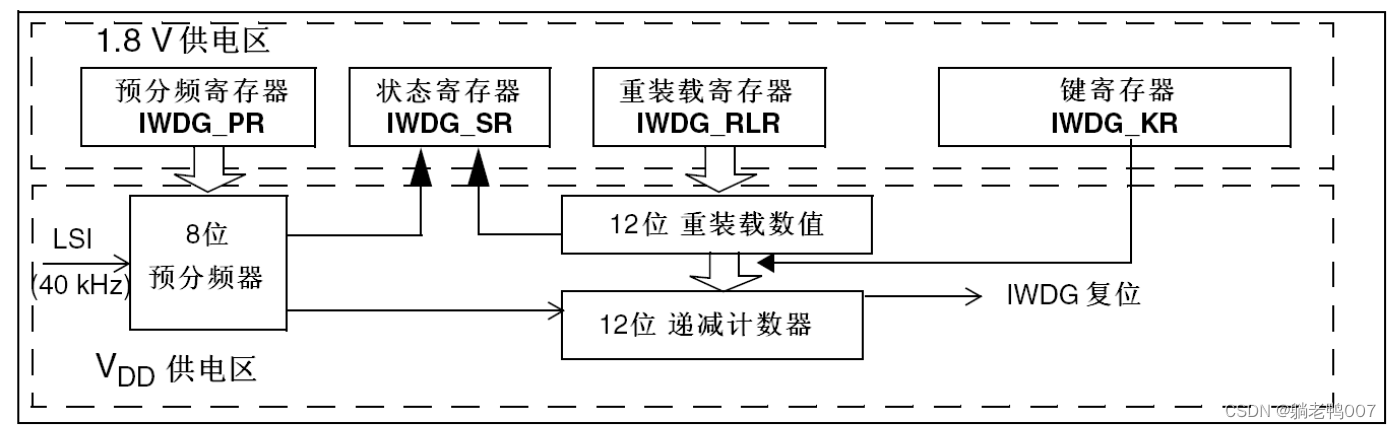

3、独立看门狗计数终止（IWDG复位）
4、软件复位（SW复位）
5、低功耗管理复位
电源复位
当以下事件之一发生时，产生电源复位：
1、上电、掉电复位（POR/PDR复位）
2、从待机模式中返回
备份区复位
备份区域拥有两个专门的复位，它们只影响备份区域
当以下事件之一发生时，产生备份区域复位
1、软件复位。备份区域复位可由设置备份区域控制寄存器（RCC_BDCR）中的BDRST位产生
2、在VDD和VBAT两者掉电的前提下，VDD和VBAT上电将引发备份区域复位。

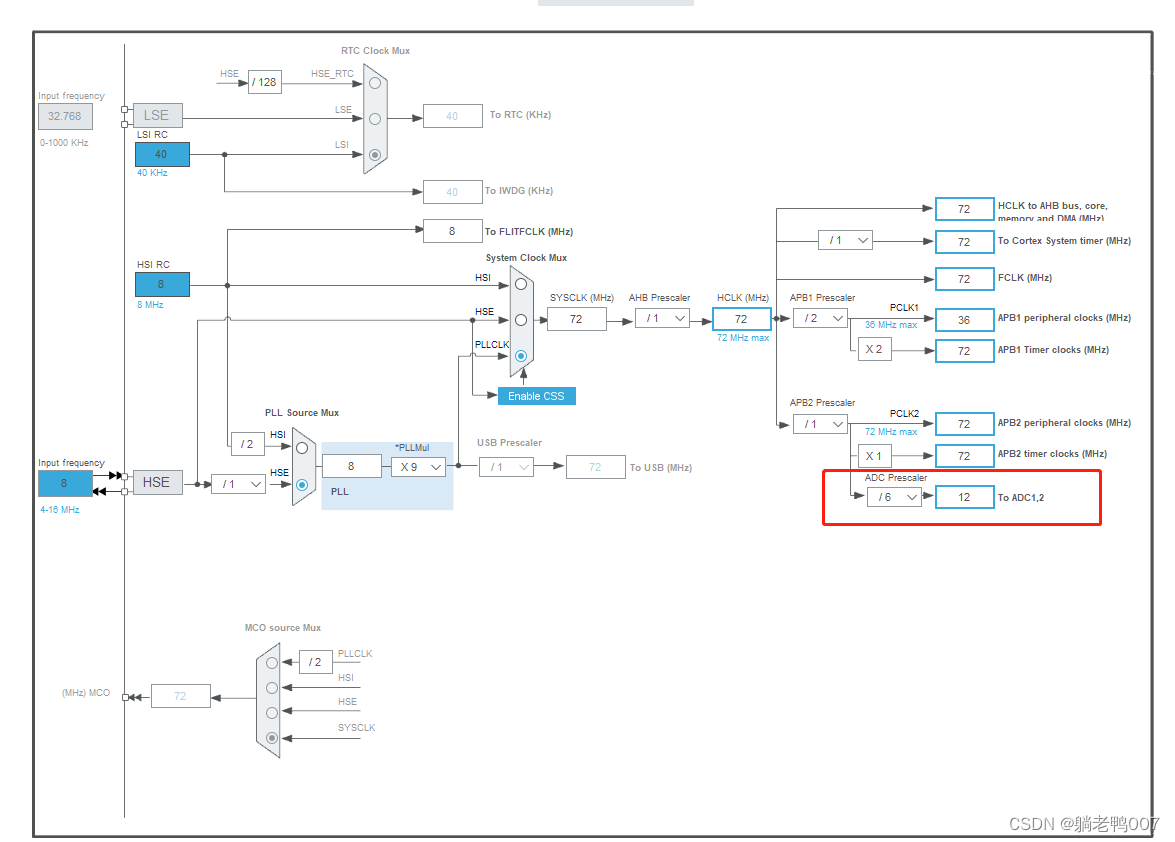

时钟控制
什么是时钟？
时钟打开了。对应的设备才会工作

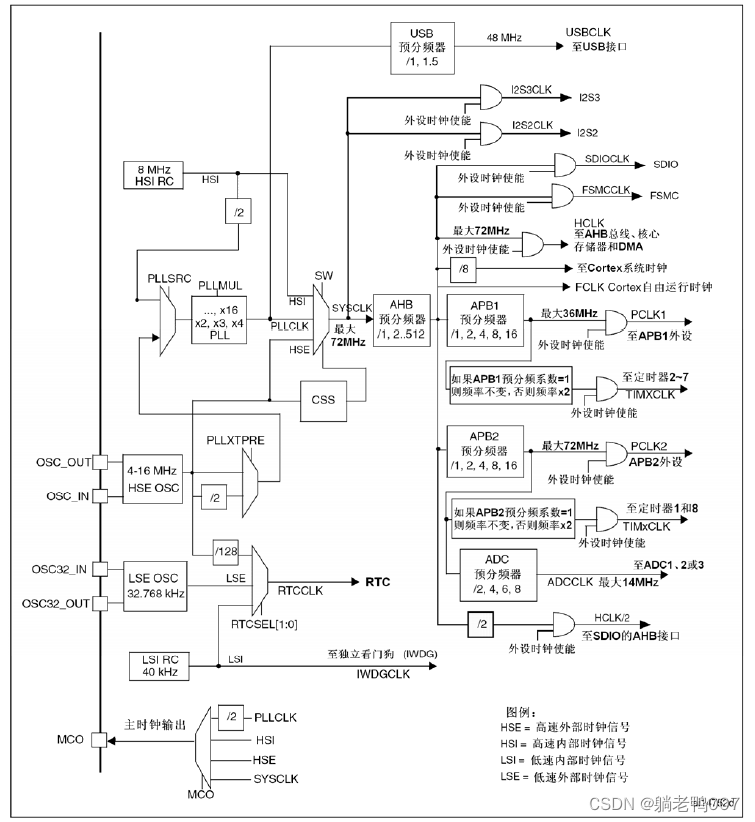

时钟的来源
三种不同的时钟源可被用来驱动系统时钟（SYSCLK）
1、HSI振荡器时钟（高速内部时钟）
2、HSE振荡器时钟（高速外部时钟）
3、PLL时钟（锁相环倍频时钟）
二级时钟源
1、40KHZ低速内部RC（LSIRC）振荡器
2、32.768KHZ低速外部晶体（LSE晶体）
五、中断和事件
中断概述
什么是中断？
中断是指计算机运行过程中，出现某些意外情况需要主机干预时，机器能自动停止正在运行的程序并转入处理新情况的程序，处理完毕后又返回原先被暂停的程序继续运行。
什么是EXTI？
外部中断/事件控制器（EXTI）管理了控制器的23个中断/事件线。每个中断/事件线都对应有一个边沿检测器，可以实现输入信号的上升沿检测和下降沿的检测。EXTI可以实现对每个中断/事件线进行单独配置，可以单独配置为中断或者事件，以及触发事件的属性。
EXTI可分为两大部分功能，一个是产生中断，另一个是产生事件，这两个功能从硬件上就有所不同。
产生中断线路目的是把输入信号输入到NVIC，进一步会运行中断服务函数，实现功能，这样是软件级的。而产生事件线路目的就是传输一个脉冲信号给其他外设使用，并且是电路级别的信号传输，属于硬件级的。
EXIT初始化结构体
typedef struct
{
//中断/事件线
uint32_t EXTI_Line;
//EXTI模式
EXIT_Mode_TypeDef EXTI_Mode;
//触发类型
EXTITrigger_TypeDef EXTI_Trigger;
//EXTI控制
FunctionalState EXTI_LineCmd;
}EXTI_InitTypeDef;中断/事件线
#define EXTI_Line0
((uint32_t)0x00001)
#define EXTI_Line1
((uint32_t)0x00002)
#define EXTI_Line2
((uint32_t)0x00004)
#define EXTI_Line3
((uint32_t)0x00008)
#define EXTI_Line4
((uint32_t)0x00010)
#define EXTI_Line5
((uint32_t)0x00020)
#define EXTI_Line6
((uint32_t)0x00040)
#define EXTI_Line7
((uint32_t)0x00080)
#define EXTI_Line8
((uint32_t)0x00100)
#define EXTI_Line9
((uint32_t)0x00200)
#define EXTI_Line10
((uint32_t)0x00400)
#define EXTI_Line11
((uint32_t)0x00800)
#define EXTI_Line12
((uint32_t)0x01000)
#define EXTI_Line13
((uint32_t)0x02000)
#define EXTI_Line14
((uint32_t)0x04000)
#define EXTI_Line15
((uint32_t)0x08000)
#define EXTI_Line16
((uint32_t)0x10000)
#define EXTI_Line17
((uint32_t)0x20000)
#define EXTI_Line18
((uint32_t)0x40000)
#define EXTI_Line19
((uint32_t)0x80000)
#define EXTI_Line20
((uint32_t)0x00100000)
#define EXTI_Line21
((uint32_t)0x00200000)
#define EXTI_Line22
((uint32_t)0x00400000)EXTI模式
typedef enum
{
EXTI_Mode_Interrupt = 0x00,
//产生中断
EXTI_Mode_Event = 0x04
//产生事件
}EXTIMode_TypeDef;触发类型
typedef enum
{
EXTI_Trigger_Rising
= 0x08,
//上升沿
EXTI_Trigger_Falling
= 0x0C,
//下降沿
EXTI_Trigger_Rising_Falling = 0x10
//上升沿和下降沿都触发
}EXTITringger_TypeDef;EXTI控制
使能EXTI,一般都是使能，ENABLE
什么是优先级？
1、抢占优先级
2、响应优先级
优先级有级别之分的，数值越小，优先级越高，负数优先级高于正数
抢占优先级和响应优先级的区别：
1、高优先级的抢占优先级是可以打断正在进行的低抢占优先级中断的
2、抢占优先级相同的中断，高响应优先级不可以打断低响应优先级的中断
3、抢占优先级相同的中断，当两个中断同时发生的情况下，哪个响应优先级高，哪个先执行
4、如果两个中断的抢占优先级和响应优先级都是一样的话，则看哪个中断先发生就先执行
什么是优先级分组？
Cortex-M3允许具有较少中断源时使用较少的寄存器位指定中断源的优先级，因此，STM32把指定中断优先级的寄存器减少到4位，这4个寄存器位的分组方式如下：
第0组：所有4位用于指定响应优先级
第1组：最高1位用于指定抢占式优先级，最低3位用于指定响应优先级
第2组：最高2位用于指定抢占式优先级，最低2位用于指定响应优先级
第3组：最高3位用于指定抢占式优先级，最低1位用于指定响应优先级
第4组：所有4位用于指定抢占式优先级
什么是NVIC？
STM32通过中断控制器NVIC(Nested Vectored Interrupt Controller)进行中断的管理。NVIC是属于Cortex内核的器件，不可屏蔽中断（NMI）和外部中断都由它来处理，但是SYSTICK不是由NVIC控制的。
typedef struct
{
uint8_t NVIC_IRQChannel;
//配置的渠道，比如说EXTI0,EXTI1等等
uint8_t NVIC_IRQChannelPreemptionPriority;
//抢断优先级
uint8_t NVIC_IRQChannelSubPriority;
//响应优先级
FunctionalState NVIC_IRQChannelCmd;
//ENABLE
}NVIC_InitTypeDef;什么是中断向量表？
每个中断源都有对应的处理程序，这个处理程序称为中断服务程序，其入口地址称为中断向量。所有中断的中断服务程序入口地址构成一个表，称为中断向量表；也有的机器把中断服务程序入口的跳转指令构成一张表，称为中断向量跳转表。

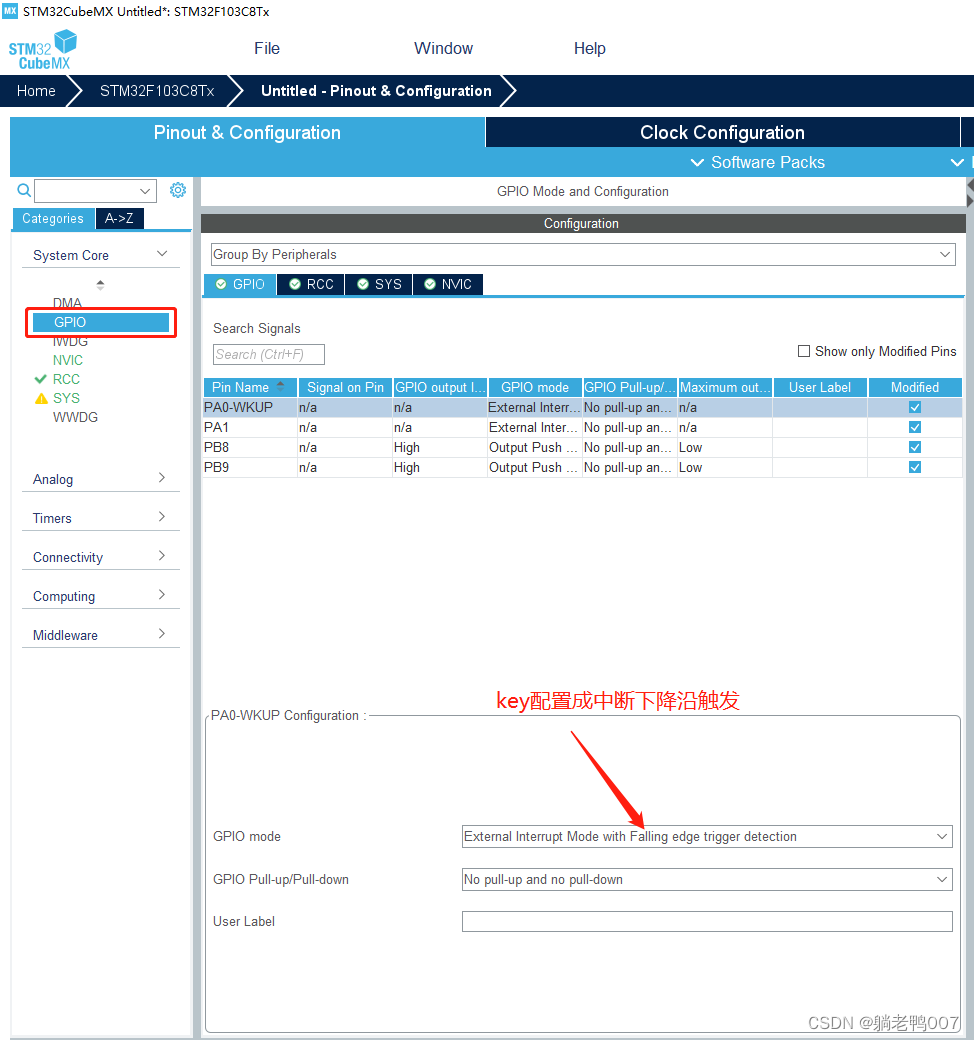

按键控制灯(中断法)
1、配置时钟

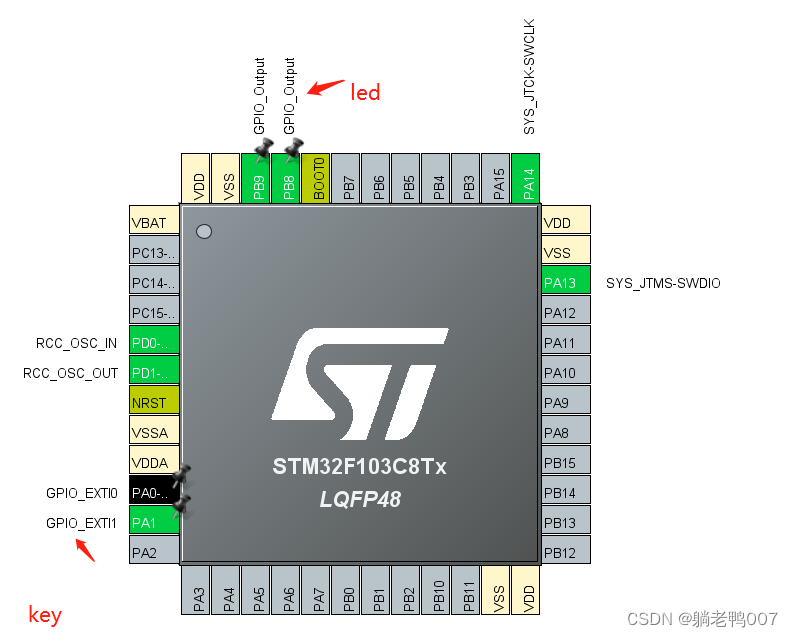

2、配置GPIO口

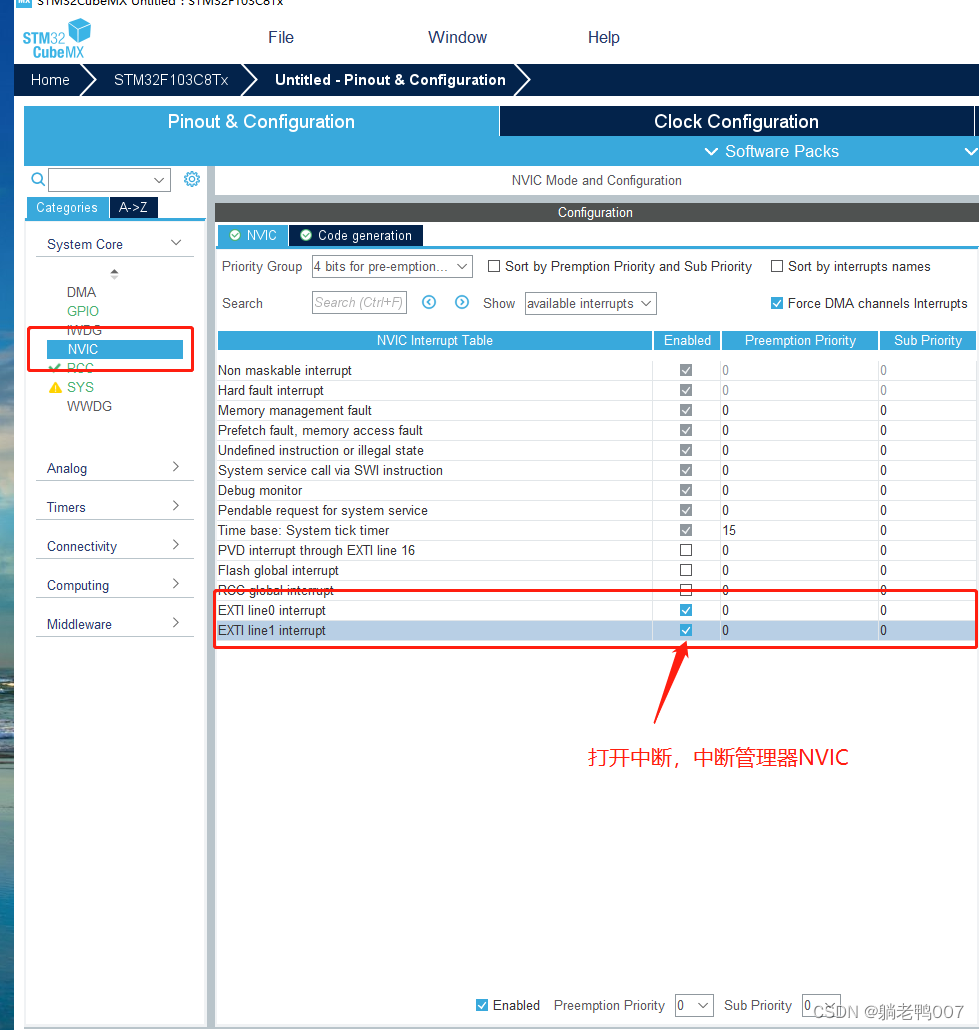

3、使能中断

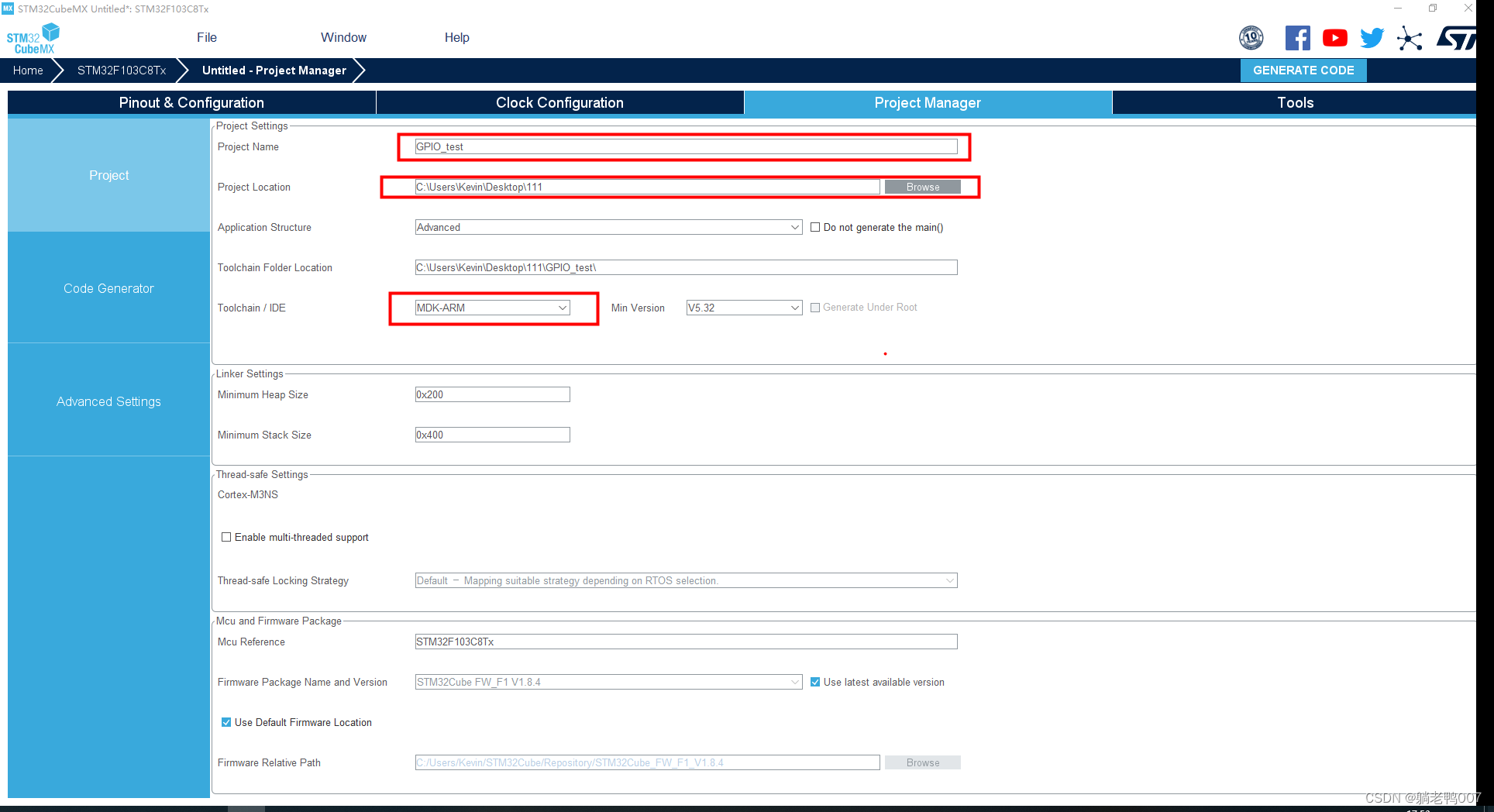

4、配置工程
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)//将中断处理服务函数进行重写
{
if(GPIO_Pin == GPIO_PIN_0){//对触发中断的引脚进行判断
HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_8);
}
if(GPIO_Pin == GPIO_PIN_1){
HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_9);
}
}
//或者如下
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
HAL_Delay(1000);
switch(GPIO_Pin){
case GPIO_PIN_0:
if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_0) == GPIO_PIN_RESET)
HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_8);
break;
case GPIO_PIN_1:
if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_1) == GPIO_PIN_RESET)
HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_9);
break;
}
}
//此时HAL_Delay函数使用的是滴答定时器，由于此时是在中断服务函数内调用，必须保证HAL_Delay的抢占优先级高于输入中断才能使服务函数不卡住
//默认滴答定时器的优先级是15，是最低的，可在main函数中加入如下函数修改优先级
HAL_NVIC_SetPriority(SysTick_IRQn, 0, 0);
六、摩托车报警器（项目一）
功能概述
1、通过遥控器可给摩托车上锁（进入警戒状态），此时有人摇晃车辆，触发震动器，蜂鸣器响
2、通过遥控器可给摩托车解锁（退出警戒状态），报警消除
振动器的使用
//实现震动传感器触发灯亮3S
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
if(GPIO_Pin == GPIO_PIN_4){
if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_4) == GPIO_PIN_RESET){
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_8|GPIO_PIN_9, GPIO_PIN_RESET);
HAL_Delay(3000);
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_8|GPIO_PIN_9, GPIO_PIN_SET);
}else{
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_8|GPIO_PIN_9, GPIO_PIN_SET);
}
}
}
//此时HAL_Delay函数使用的是滴答定时器，由于此时是在中断服务函数内调用，必须保证HAL_Delay的抢占优先级高于输入中断才能使服务函数不卡住
//默认滴答定时器的优先级是15，是最低的，可在main函数中加入如下函数修改优先级
HAL_NVIC_SetPriority(SysTick_IRQn, 0, 0);加入继电器
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
if(GPIO_Pin == GPIO_PIN_4){
if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_4) == GPIO_PIN_RESET){
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_8|GPIO_PIN_9, GPIO_PIN_RESET);
HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_RESET);
HAL_Delay(3000);
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_8|GPIO_PIN_9, GPIO_PIN_SET);
HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_SET);
}
}
}加入433M无线模块
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
switch(GPIO_Pin){
case GPIO_PIN_6:
if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_6) == GPIO_PIN_SET){
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_8, GPIO_PIN_RESET);
HAL_Delay(3000);
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_8, GPIO_PIN_SET);
}
break;
case GPIO_PIN_7:
if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_7) == GPIO_PIN_SET){
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_9, GPIO_PIN_RESET);
HAL_Delay(3000);
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_9, GPIO_PIN_SET);
}
break;
}
}摩托车报警器实现
#define J_OFF 0
#define J_ON
1
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
static int mark = J_OFF;
switch(GPIO_Pin){
case GPIO_PIN_4:
if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_4) == GPIO_PIN_RESET && mark == J_ON){
HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_RESET);
HAL_Delay(10000);
HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_SET);
}
break;
case GPIO_PIN_6:
if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_6) == GPIO_PIN_SET){
HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_RESET);
HAL_Delay(2000);
HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_SET);
mark = J_ON;
}
break;
case GPIO_PIN_7:
if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_7) == GPIO_PIN_SET){
HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_RESET);
HAL_Delay(1000);
HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_SET);
mark = J_OFF;
}
break;
}
}
//这里的取消报警按钮的中断优先级并没有高于滴答报警器的优先级，但是却可以打断HAL_Delay函数，暂时没搞懂，后续学习完善七、定时器
定时器介绍
软件定时，比如C51单片机使用软件数数的方式去计算时间
缺点：不准确、占用CPU资源
为了使定时更准确更高效，我们需要使用精准的时基，通过硬件的方式，实现定时功能。定时器的核心就是计数器。
定时器原理
定时器分类
基本定时器（TIM6~TIM7）：没有输入输出通道，常用做时基，即定时功能
通用定时器（TIM2~TIM5）：具有多路独立通道，可用于输入捕获/输出比较，也可用作时基
高级定时器（TIM1和TIM8）：除具备通用定时器所有功能外，还具备带死区控制的互补信号输出、刹车输入等功能（可用于电机控制、数字电源设计等）

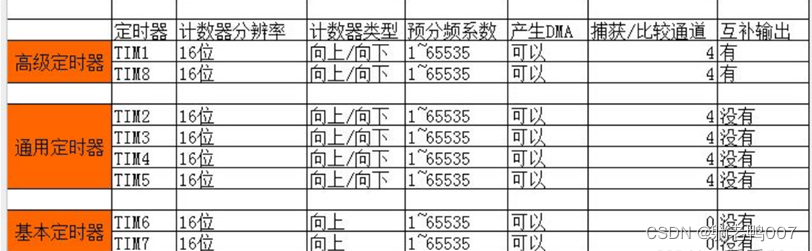

STM32F103C8T6定时器资源
通用定时器介绍
1、16位向上、向下、向上/向下自动装载计数器（TIMx_CNT）
2、16位可编程（可实时修改）预分频器（TIMx_PSC）,计数器时钟频率的分频系数为1~65535
3、4个独立通道（TIMx_CH1~4）,这些通道分别可作为：
A、输入捕获
B、输出比较
C、PWM生成（边缘或中间对齐模式）
D、单脉冲模式输出
4、可使用外部信号（TIMx_ETR）控制定时器和定时器互连（可以用1个定时器控制另一个定时器）
5、如下时间发生时产生中断/DMA：
A、更新：计数器向上溢出向下溢出，计数器初始化（通过软件或者内部/外部触发）
B、触发事件（定时器启动、停止、初始化或者由内部/外部触发计数）
C、输入捕获
D、输出比较
E、支持针对定位的增量（正交）编码器和霍尔传感器电路
F、触发输入作为外部时钟或者按周期的电流管理
定时器计数模式
| 计数模式 | 计数器溢出值 | 计数器重装值 |
| 向上计数 | CNT=ARR | CNT=0 |
| 向下计数 | CNT=0 | CNT=ARR |
| 中心对齐计数 | CNT=ARR-1 | CNT=ARR |
| CNT=1 | CNT=0 |
定时器时钟源
定时器溢出时间计算公式
Tout = （（arr+1）*（psc+1））/Tclk
arr:计数次数
psc：预分频系数
Tclk：定时器的输入时钟频率（单位MHZ）
Tout：定时器溢出时间（单位为us）
以500ms为例子：Tout = （（4999+1）×（7199+1））/72000000 = 0.5s = 500ms
定时器点亮灯
需求：使用定时器中断方法，每500ms翻转一次LED1状态

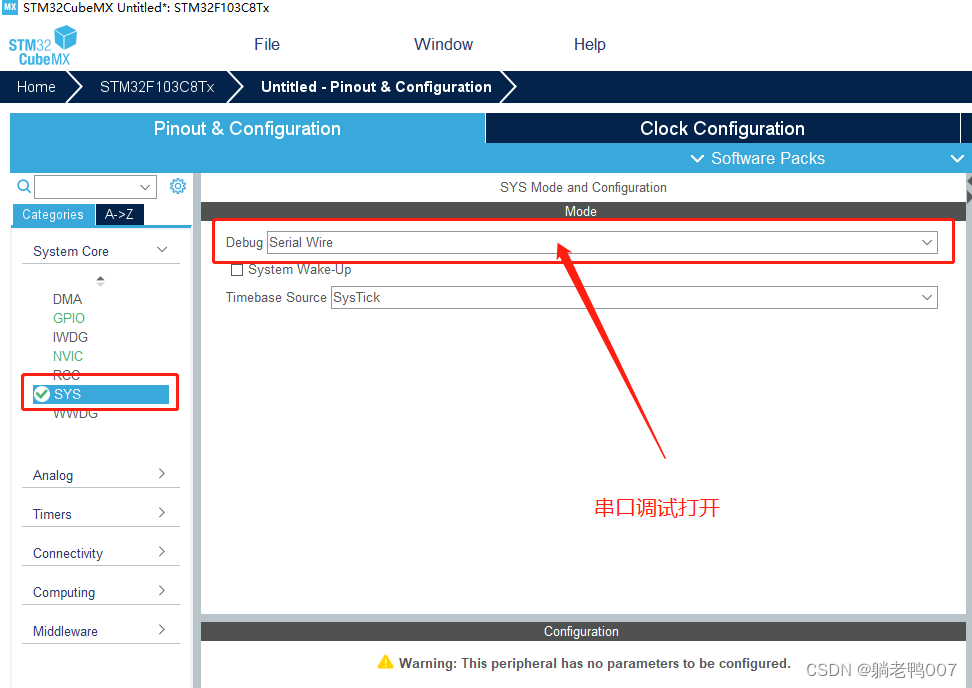

1、RCC配置
2、LED1配置

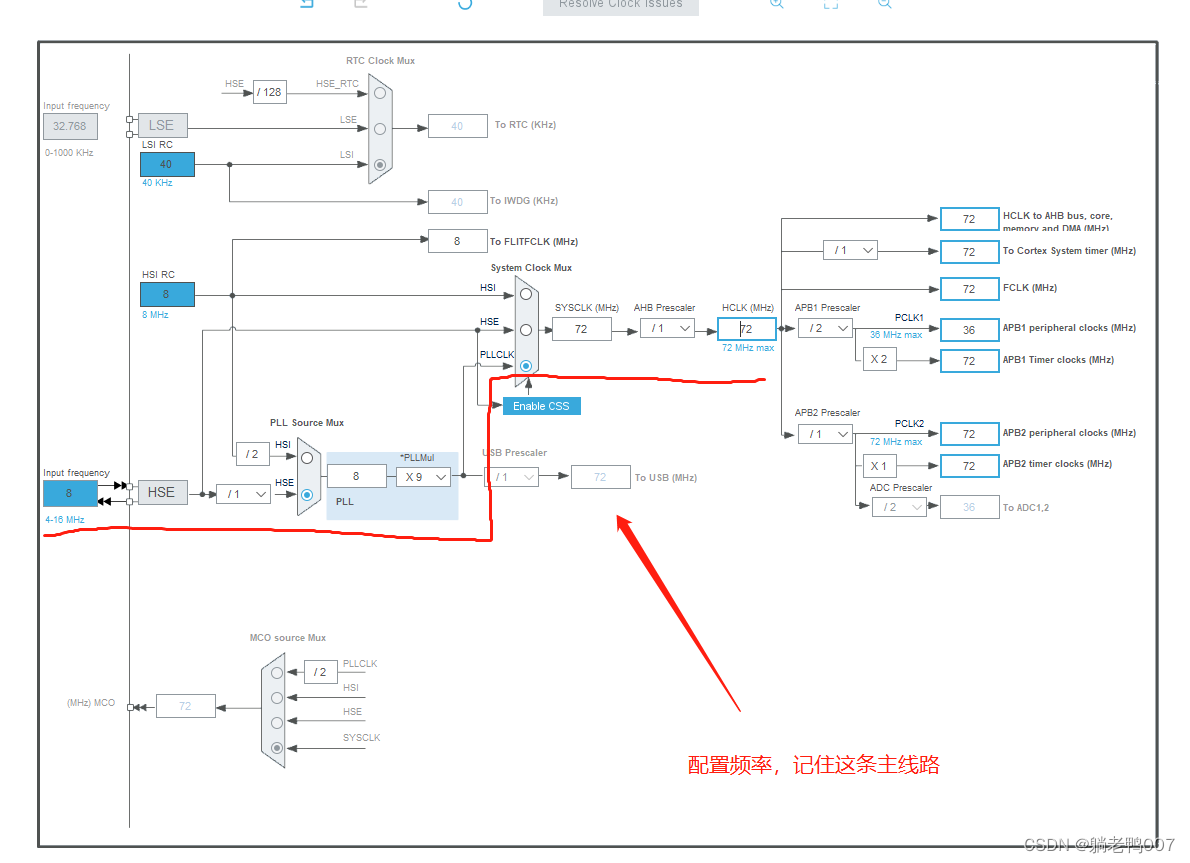

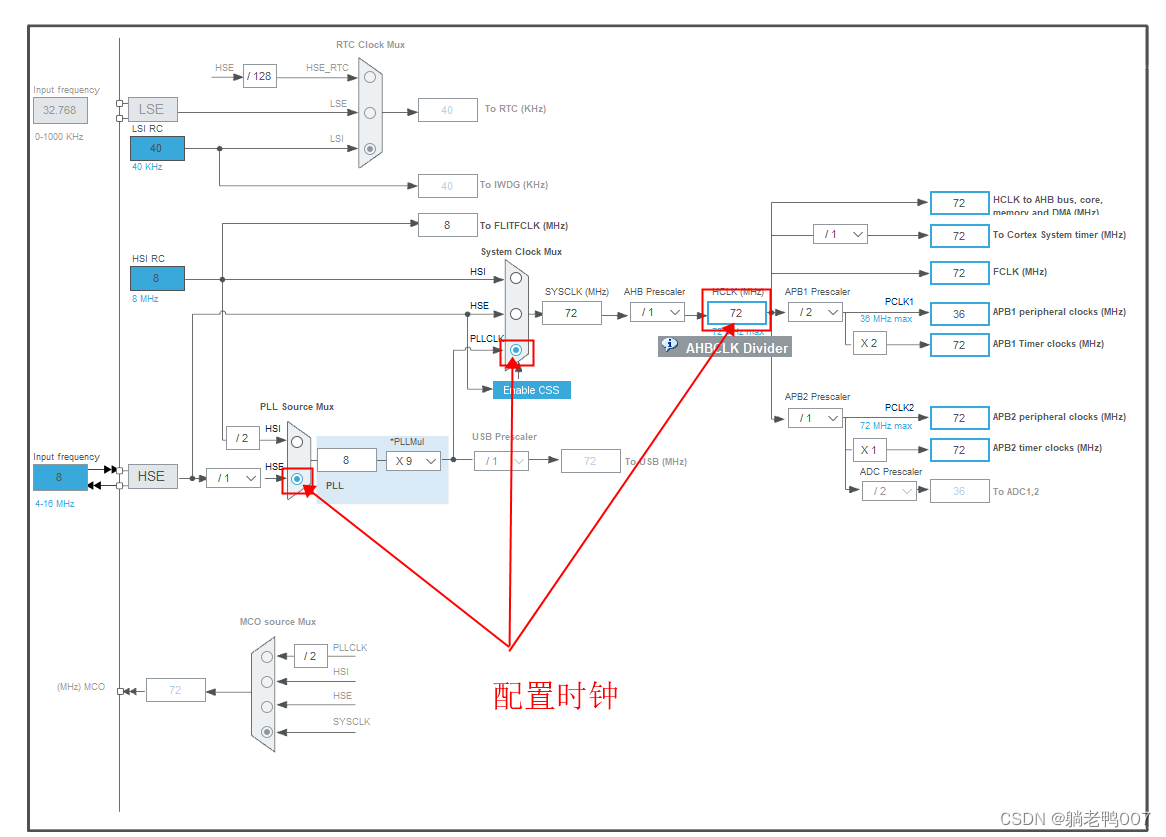

3、时钟配置

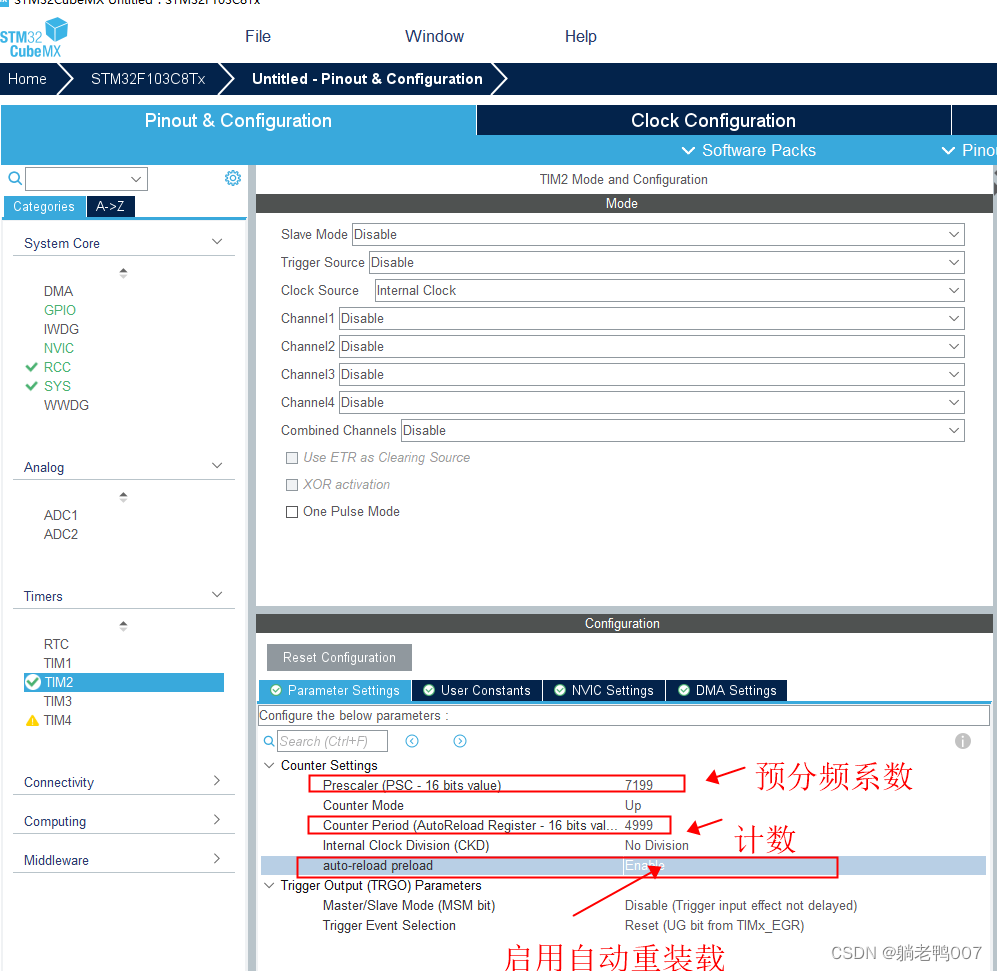

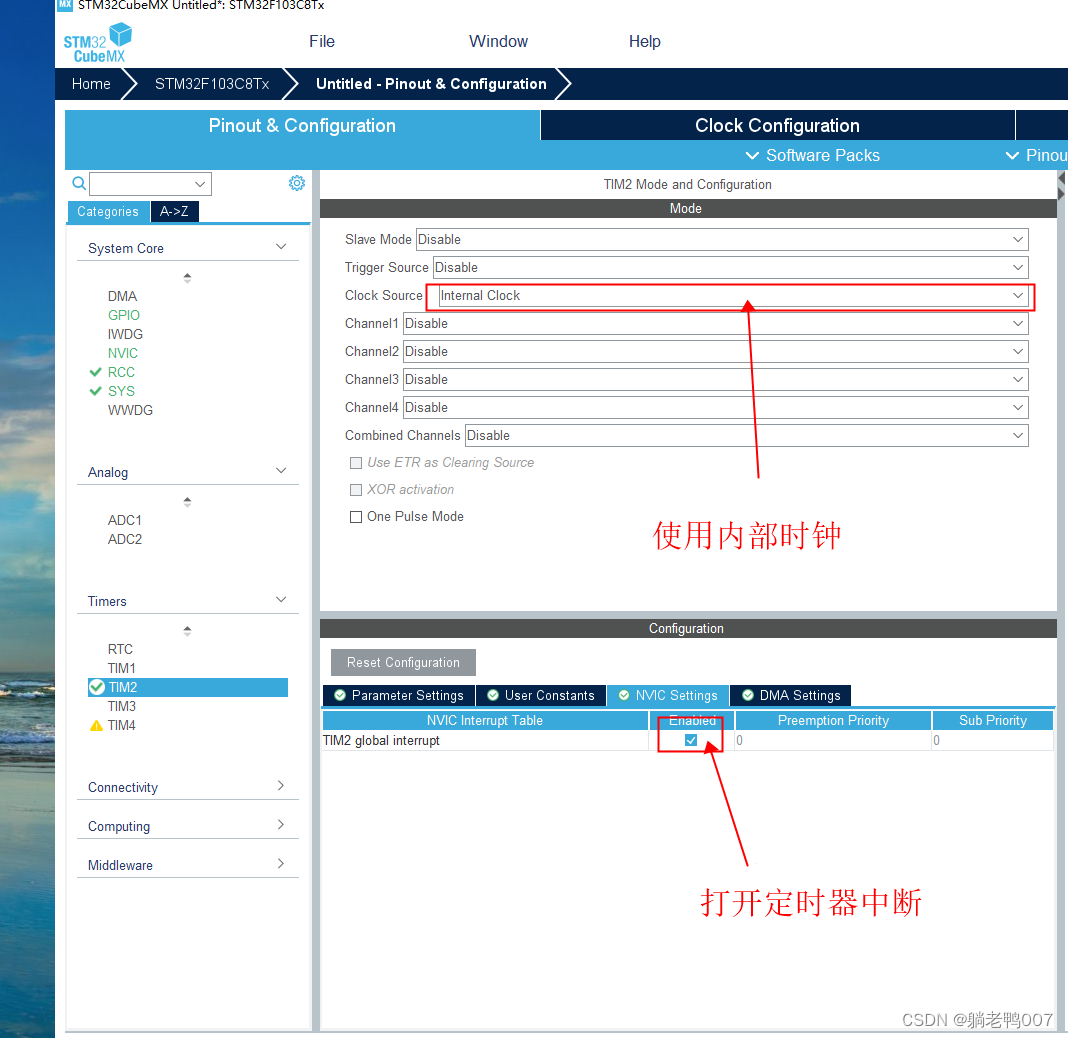

4、TIM2配置

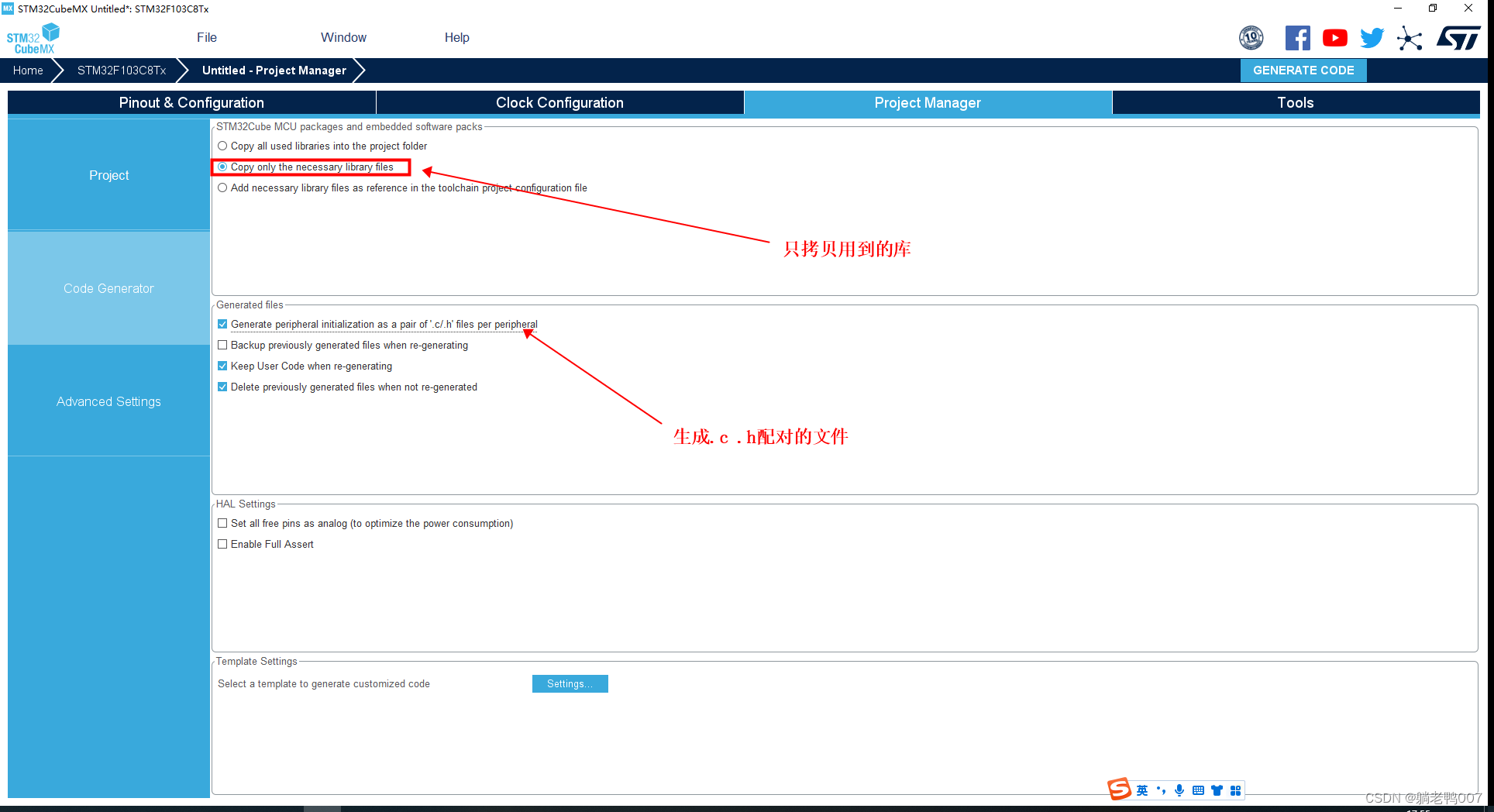

5、配置工程
6、重写更新中断回调函数
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
if(htim->Instance == TIM2)
HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_8);
}
7、main函数中启动定时器
HAL_TIM_Base_Start_IT(&htim2);
8、代码
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
if(htim->Instance == TIM2)
HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_8);
}
int main(void)
{
HAL_Init();
SystemClock_Config();
MX_GPIO_Init();
MX_TIM2_Init();
HAL_TIM_Base_Start_IT(&htim2);
while (1)
{
}
}八、PWM
STM32F103C8T6 PWM资源
1、高级定时器（TIM1）:7路
2、通用定时器（TIM2~TIM4）:4路
PWM输出模式
1、在向上计数时，一旦CNT<CCRx时输出为有效电平，否则输出为无效电平
在向下计数时，一旦CNT>CCRx时输出为无效电平，否则输出为有效电平
2、在向上计数时，一旦CNT<CCRx时输出为无效电平，否则输出为有效电平
在向下计数时，一旦CNT>CCRx时输出为有效电平，否则输出为无效电平
PWM周期和频率计算公式
Tout = （（arr+1）*（psc+1））/Tclk
PWM占空比
由TIMx_CCRx寄存器决定
PWM实现呼吸灯
需求：使用PWM电亮LED1实现呼吸灯效果
LED灯的亮暗程度由什么决定
由不同的占空比决定
如何计算周期/频率
假如频率是2KHZ，则PSC=71，ARR=499

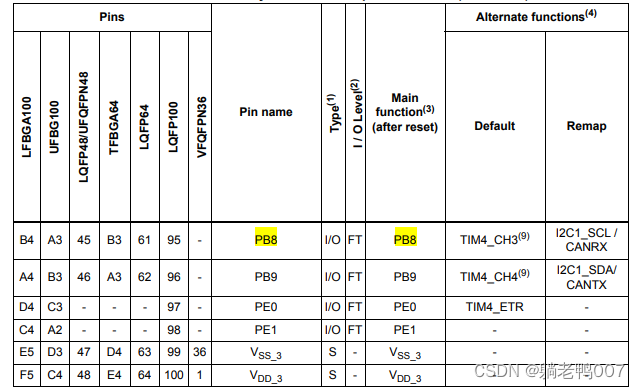

LED1连接到哪个定时器的哪一路
学会看产品手册
代码实现
修改占空比函数
__HAL_TIM_SetCompare(&htim4,TIM_CHANNEL_3,pwmVal);
启动PWM输出的函数
HAL_TIM_PWM_Start(&htim4,TIM_CHANNEL_3);
uint16_t pwmVal = 0;//调整占空比
uint8_t dir = 1;//改变方向 1越来越亮 0越来越暗
HAL_TIM_PWM_Start(&htim4,TIM_CHANNEL_3);
while (1)
{
HAL_Delay(1);
if(dir)
pwmVal++;
else
pwmVal--;
if(pwmVal > 500)
dir = 0;
else if(pwmVal == 0)
dir = 1;
__HAL_TIM_SetCompare(&htim4,TIM_CHANNEL_3,pwmVal);
}PWM控制舵机SG90
PWM波的频率不能太高，大约50HZ，即周期=1/频率=1/50=0.02s，20ms左右
Tout = （（arr+1）*（psc+1））/Tclk
根据上面公式计算
如果周期为20ms,psc=7199,arr=199
角度控制
0.5ms--------------0°，2.5%对应函数中CCRx为5
1.0ms--------------45°，5%对应函数中CCRx为10
1.5ms--------------90°，7.5%对应函数中CCRx为15
2.0ms--------------135°，10%对应函数中CCRx为20
2.5ms--------------180°，12.5%对应函数中CCRx为25
编程实现
需求：每隔1S转动一个角度：0°->45°->90°->125°->180°->0°

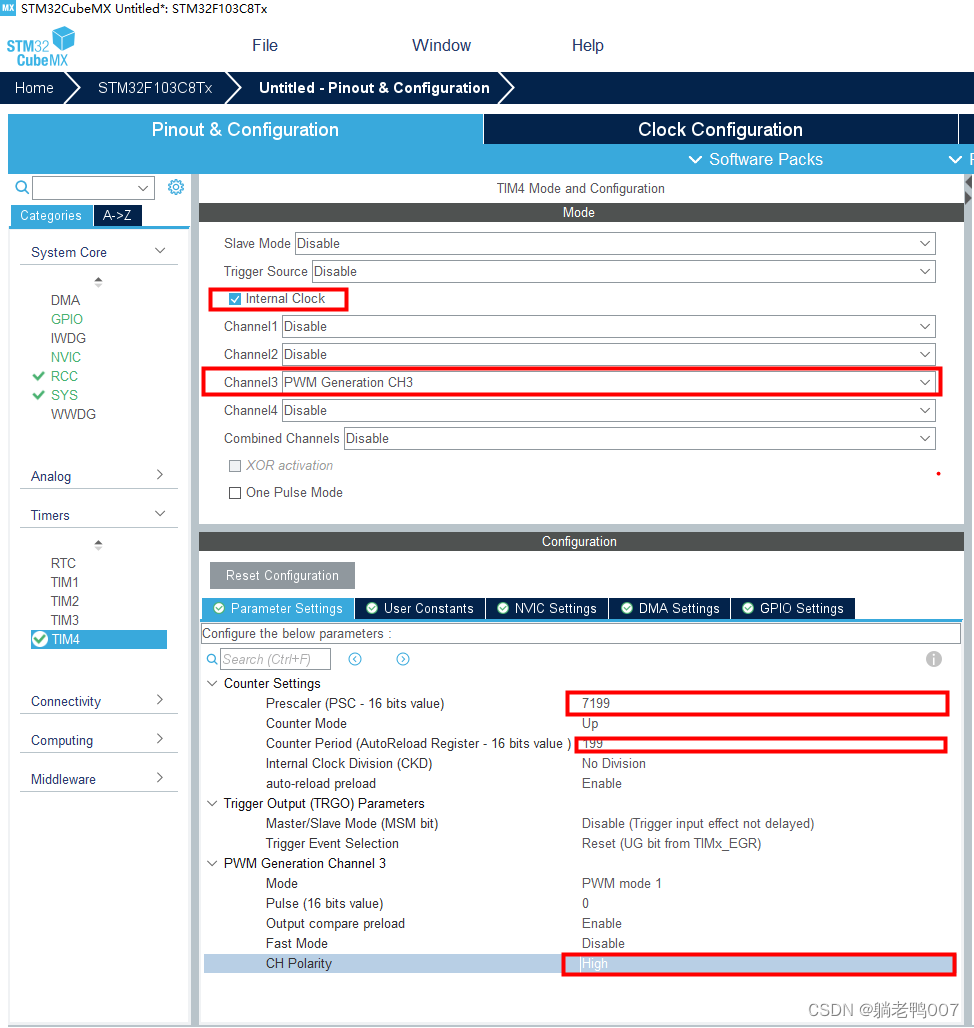

配置定时器PWM功能
HAL_TIM_PWM_Start(&htim4,TIM_CHANNEL_3);
while(1)
{
HAL_Delay(1000);
__HAL_TIM_SetCompare(&htim4,TIM_CHANNEL_3,5);
HAL_Delay(1000);
__HAL_TIM_SetCompare(&htim4,TIM_CHANNEL_3,10);
HAL_Delay(1000);
__HAL_TIM_SetCompare(&htim4,TIM_CHANNEL_3,15);
HAL_Delay(1000);
__HAL_TIM_SetCompare(&htim4,TIM_CHANNEL_3,20);
HAL_Delay(1000);
__HAL_TIM_SetCompare(&htim4,TIM_CHANNEL_3,25);
}九、超声波传感器实战
简介

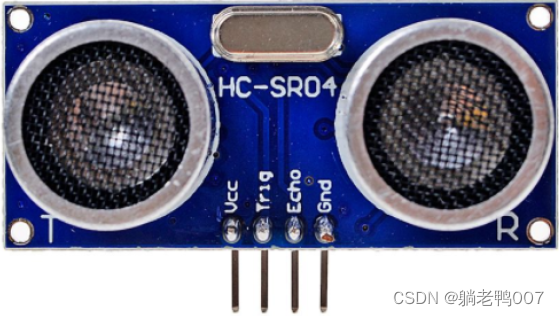

型号：HC-SR04
超声波测距模块是用来测量距离的一种产品，通过发送和收超声波，利用时间差和声音传播速度，计算出模块到前方障碍物的距离。
怎么让它发送波
Trig ，给Trig端口至少10us的高电平
怎么知道它开始发了
Echo信号，由低电平跳转到高电平，表示开始发送波
怎么知道接收了返回波
Echo，由高电平跳转回低电平，表示波回来了
怎么算时间
Echo引脚维持高电平的时间！
波发出去的那一下，开始启动定时器
波回来的拿一下，我们开始停止定时器，计算出中间经过多少时间
怎么算距离
距离 = 速度 （340m/s）* 时间/2
超声波时序图
编程实战
需求
使用超声波测距，当距离小于5cm时，LED1灯亮，否则灯灭
接线
Trig--PB6
Echo-PB7
LED1-PB8
定时器配置
使用TIM2，只做计数功能，不用做计时
将PSC配置为71，则计数一次代表1us
主函数
//1. Trig ，给Trig端口至少10us的高电平
//2. echo由低电平跳转到高电平，表示开始发送波 while(Echo == 0);
//波发出去的那一下，开始启动定时器
//3. 由高电平跳转回低电平，表示波回来了 while(Echo == 1);
//波回来的那一下，我们开始停止定时器
//4. 计算出中间经过多少时间 //us为单位
//5. 距离 = 速度 （340m/s）* 时间/2
//其中340m/s=0.034cm/s
编写us级函数
void TIM2_Delay_us(uint16_t n_us)
{
__HAL_TIM_ENABLE(&htim2);
__HAL_TIM_SetCounter(&htim2,0);
while(__HAL_TIM_GetCounter(&htim2) < n_us);
__HAL_TIM_DISABLE(&htim2);
}主函数
uint16_t count = 0;
float distance = 0;
while (1)
{
//1. Trig ，给Trig端口至少10us的高电平?
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_6, GPIO_PIN_SET);
TIM2_Delay_us(20);
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_6, GPIO_PIN_RESET);
//2. echo由低电平跳转到高电平，表示开始发送波 while(Echo == 0);
//波发出去的那一下，开始启动定时器
while(HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_7) == GPIO_PIN_RESET);
__HAL_TIM_ENABLE(&htim2);
__HAL_TIM_SetCounter(&htim2,0);
//3. 由高电平跳转回低电平，表示波回来了 while(Echo == 1);
//波回来的那一下，我们开始停止定时器?
while(HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_7) == GPIO_PIN_SET);
__HAL_TIM_DISABLE(&htim2);
//4. 计算出中间经过多少时间 //us为单位
count = __HAL_TIM_GetCounter(&htim2);
//5. 距离 = 速度 （340m/s）* 时间/2
//其中340m/s=0.034cm/s
distance = 0.034*count/2;
if(distance <5)
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_8, GPIO_PIN_RESET);
else
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_8, GPIO_PIN_SET);
HAL_Delay(500);
}启动和停止定时器还可以用以下函数
HAL_TIM_Base_Start(&htim);
HAL_TIM_Base_Stopt(&htim);
十、智能垃圾桶
待完善十一、串口
常用函数介绍
HAL_UART_Transmit();串口发送数据，使用超时管理机制
HAL_UART_Receive();串口接收数据，使用超时管理机制
HAL_UART_Transmit_IT();串口中断模式发送
HAL_UART_Receive_IT();串口中断模式接收
HAL_StatusTypeDef HAL_UART_Transmit(UART_HandleTypeDef *huart,
uint8_t *pData,uint16_t Size,uint32_t Timeout);
作用：以阻塞的方式发送指定的字节数据形参1：UART_HandleTypeDef结构体类型指针变量
形参2：指向要发送的数据地址
形参3：要发送的数据大小，以字节为单位
形参4：设置超时时间，以ms单位
HAL_StatusTypeDef HAL_UART_Receive_IT(UART_HandleTypeDef *huart,
uint8_t *pData,uint16_t Size);
作用：以中断的方式接收指定的字节数据
形参1：UART_HandleTypeDef结构体类型指针变量
形参2：指向接收数据缓存区形参3：要接收的数据大小，以字节为单位
此函数指向完后将清除中断，需要再次调用以重新开启中断
串口中断回调函数
HAL_UART_IRQHandler(UART_HandleTypeDef *huart);//串口中断处理函数
HAL_UART_TxCpltCallback(UART_HandleTypeDef *huart);//发送中断回调函数
HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart);//接收中断回调函数
状态标记变量
USART_RX_STA
从0开始，串口中断接收到一个数据（一个字节）就自增1。当数据读取全部OK时候（回车和换行符来的时候），那么USART_RX_STA的最高位置1，表示串口数据接收全部完毕了，然后main函数里面可以处理数据了
uint16_t USART_RX_STA bit15 bit14 bit13~0 接收完成标志 接收到0x0D标志 收到有效数据个数
串口接收中断流程
| 收到中断 |
| ↓ |
| 中断处理函数 USART_IRQHandler |
| ↓ |
| HAL_UART_IRQHandler |
| ↓ |
| 接收中断处理 UART_Receive_IT |
| ↓ |
| HAL_UART_RxCpltCallback |
串口实验（非中断）
需求：接收串口工具发送的字符串，并将其发送回串口工具
接线：PA9--TXD1 PA10--RXD1 记住一定要交叉接线

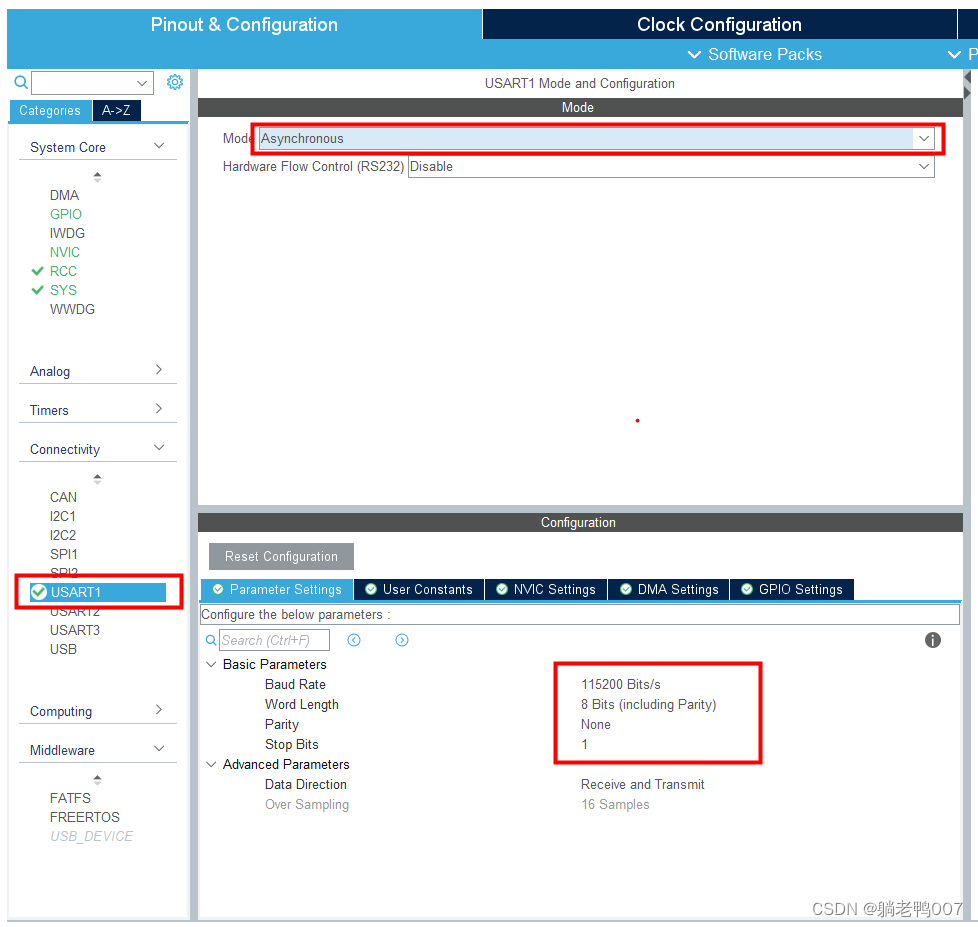

工程配置：

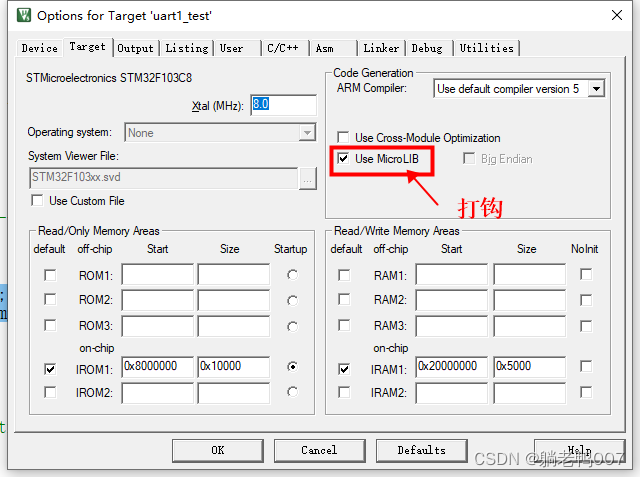

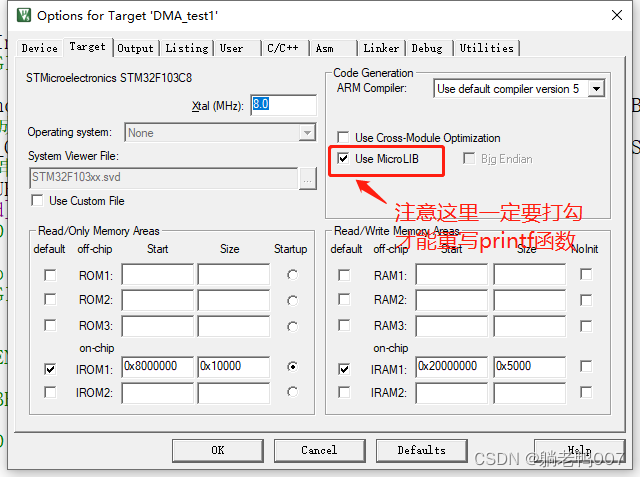

使用MicroLib库，对printf函数进行重映射
重写printf函数中调用的打印函数
int fputc(int ch,FILE *f)
{
unsigned char temp[1] = {ch};
HAL_UART_Transmit(&huart1,temp,1,0xffff);
return ch;
}
#include <string.h>
#include <stdio.h>
int fputc(int ch,FILE *f)
{
unsigned char temp[1] = {ch};
HAL_UART_Transmit(&huart1,temp,1,0xffff);
return ch;
}
HAL_UART_Transmit(&huart1,(unsigned char *)"hello,worldn",strlen("hello,worldn"),100);
while (1)
{
HAL_UART_Receive(&huart1,buf,sizeof(buf),100);
//HAL_UART_Transmit(&huart1,buf,strlen((char *)buf),100);
printf("%s",buf);
memset(buf, 0, sizeof(buf));
}串口中断实验
需求：通过中断的方法接收串口工具发送的字符串，并将其发送回串口工具
工程配置：

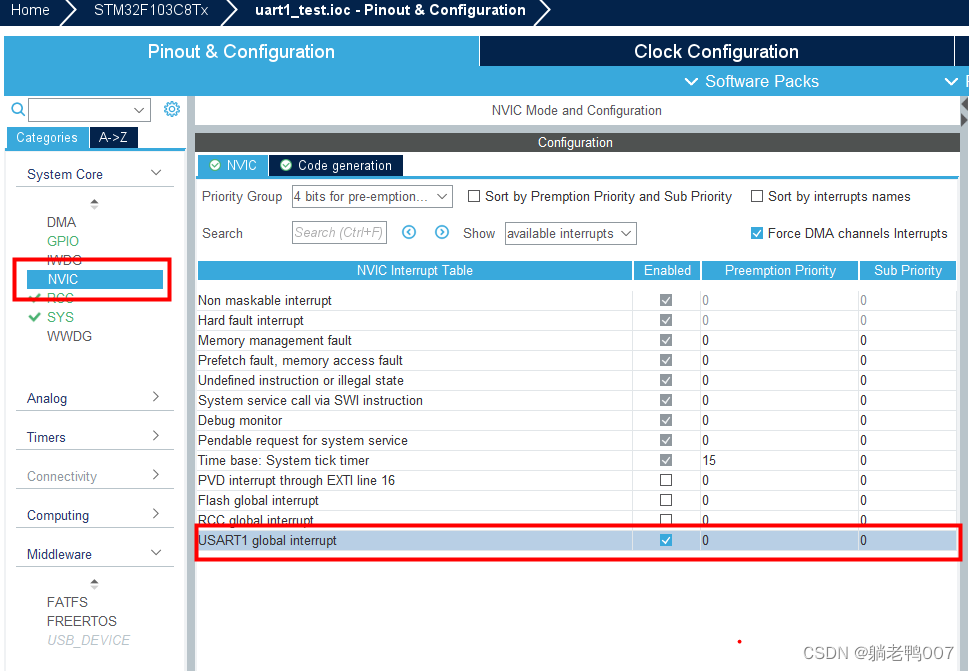

前面的配置一样，多了一步打开中断
//重写printf函数
int fputc(int ch,FILE *f)
{
unsigned char temp[1] = {ch};
HAL_UART_Transmit(&huart1,temp,1,0xFFFF);
return ch;
}
//接收完成回调函数，收到一个数据后，在这里处理
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
if(huart->Instance == USART1){//判断中断是由哪个串口触发的
if((UART1_RX_STA & 0x8000) == 0){//判断接收是否完成（UART1_RX_STA bit15位是否为1）
if(UART1_RX_STA & 0x4000){//判断是否已经收到0x0d（回车）
if(buf == 0x0a){//前面判断收到了0x0d(回车)，则紧接着判断当前收到是否为0x0a(换行)
UART1_RX_STA |=0x8000;//0x0d(回车)和0x0a(换行)都收到，则置bit15完成标志位位1
}else{
UART1_RX_STA = 0;//认为接收错误，重新开始
}
}else{//如果没有收到0x0d（回车）
if(buf == 0x0d){//则先判断收到的字符是否为0x0d（回车）
//是的话则将bit14置为1
UART1_RX_STA |= 0x4000;
}else{
//否则将收到的数据保存在缓存区数组里
UART1_RX_Buffer[UART1_RX_STA & 0x3FFF] = buf;
UART1_RX_STA++;
//如果接收数据大于UART1_REC_LEN(200字节)，则重新开始接收
if(UART1_RX_STA > UART1_REC_LEN - 1)
UART1_RX_STA = 0;
}
}
}
//重新开启中断
HAL_UART_Receive_IT(&huart1,&buf,1);
}
}
int main(void)
{
HAL_UART_Receive_IT(&huart1,&buf,1);//开启接收串口中断
while (1)
{
if(UART1_RX_STA & 0x8000){//判断串口是否接收完成
printf("收到的数据：");
//将接收到的数据发送到串口
HAL_UART_Transmit(&huart1,UART1_RX_Buffer,UART1_RX_STA & 0x3fff,0xffff);
//等待发送完成
while(huart1.gState != HAL_UART_STATE_READY);
printf("rn");
//重新开始下一次接收
UART1_RX_STA = 0;
}
printf("hello kevinrn");
HAL_Delay(1000);
}
}
十二、蓝牙插座_风扇_灯
项目需求
通过蓝牙模块，实现手机控制蓝牙/风扇/灯
本质：
1、采用蓝牙透传功能，发送数据给stm32f103c8t6串口
2、stm32f103c8t6通过接收到的数据判断控制IO口输出
硬件配置
1、HC01模块
2、CH340
3、杜邦线
项目接线设计
HC01_TX -- stm32_RX1
HC01_RX -- stm32_TX1
非中断法
unsigned char buf[20] = {0};
while (1)
{
HAL_UART_Receive(&huart1,buf,sizeof(buf),100);
printf("%s",buf);
if(!strcmp((char *)buf,"open")){
HAL_GPIO_WritePin(GPIOB,GPIO_PIN_8,GPIO_PIN_RESET);
if(HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_8) == GPIO_PIN_RESET){
printf("LED1已经打开rn");
}
}else if(!strcmp((char *)buf,"close")){
HAL_GPIO_WritePin(GPIOB,GPIO_PIN_8,GPIO_PIN_SET);
if(HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_8) == GPIO_PIN_SET){
printf("LED1已经关闭rn");
}
}else{
if(buf[0] != ' ')
printf("指令发送错误：%srn",buf);
}
memset(buf, 0, sizeof(buf));
}中断法
//串口接收缓存（1字节）
uint8_t buf = 0;
//定义最大接收字节数，可根据需求调整
#define UART1_REC_LEN 200
//接收缓存，串口接收到数据放到这个数组里，最大UART1_REC_LEN个字节
uint8_t UART1_RX_Buffer[UART1_REC_LEN]={0};
//接收状态
//bit15
接收完成标志
//bit14
接收到0d(回车)
//bit13~0
接收到有效字节数
uint8_t UART1_RX_STA = 0;
int fputc(int ch,FILE *f)
{
unsigned char temp[1] = {ch};
HAL_UART_Transmit(&huart1,temp,1,0xFFFF);
return ch;
}
//接收完成回调函数，收到一个数据后，在这里处理
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
if(huart->Instance == USART1){//判断中断是由哪个串口触发的
if((UART1_RX_STA & 0x8000) == 0){//判断接收是否完成（UART1_RX_STA bit15位是否为1）
if(UART1_RX_STA & 0x4000){//判断是否已经收到0x0d（回车）
if(buf == 0x0a){//前面判断收到了0x0d(回车)，则紧接着判断当前收到是否为0x0a(换行)
UART1_RX_STA |=0x8000;//0x0d(回车)和0x0a(换行)都收到，则置bit15完成标志位位1
}else{
UART1_RX_STA = 0;//认为接收错误，重新开始
}
}else{//如果没有收到0x0d（回车）
if(buf == 0x0d){//则先判断收到的字符是否为0x0d（回车）
//是的话则将bit14置为1
UART1_RX_STA |= 0x4000;
}else{
//否则将收到的数据保存在缓存区数组里
UART1_RX_Buffer[UART1_RX_STA & 0x3FFF] = buf;
UART1_RX_STA++;
//如果接收数据大于UART1_REC_LEN(200字节)，则重新开始接收
if(UART1_RX_STA > UART1_REC_LEN - 1)
UART1_RX_STA = 0;
}
}
}
//重新开启中断
HAL_UART_Receive_IT(&huart1,&buf,1);
}
}
HAL_UART_Receive_IT(&huart1,&buf,1);//开启接收串口中断
while (1)
{
if(UART1_RX_STA & 0x8000){//判断串口是否接收完成
printf("收到的数据：");
//将接收到的数据发送到串口
HAL_UART_Transmit(&huart1,UART1_RX_Buffer,UART1_RX_STA & 0x3fff,0xffff);
//等待发送完成
while(huart1.gState != HAL_UART_STATE_READY);
printf("rn");
if(!strcmp((char *)UART1_RX_Buffer,"open")){
HAL_GPIO_WritePin(GPIOB,GPIO_PIN_8,GPIO_PIN_RESET);
if(HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_8) == GPIO_PIN_RESET){
printf("LED1已经打开rn");
}
}else if(!strcmp((char *)UART1_RX_Buffer,"close")){
HAL_GPIO_WritePin(GPIOB,GPIO_PIN_8,GPIO_PIN_SET);
if(HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_8) == GPIO_PIN_SET){
printf("LED1已经关闭rn");
}
}else{
if(UART1_RX_Buffer[0] != ' ')
printf("指令发送错误：%srn",UART1_RX_Buffer);
}
//重新开始下一次接收
UART1_RX_STA = 0;
}
printf("hello kevinrn");
HAL_Delay(50);
}十三、ESP8266 WIFI模块实现串口通讯
项目需求
串口1用于与ESP8266通讯，串口2连接PC，用于打印log,查看系统状态
注意点：
1、工作中一般不直接在中断服务函数里处理数据，而是在收到数据后直接丢给队列，再处理数据
2、在中断服务函数里尽量减少使用延时函数及打印函数
待完善
十四、看门狗
独立看门狗介绍
在单片机构成的微型计算机系统中，由于单片机的工作常常会受到来自外界电磁场的干扰，造成程序跑飞，而陷入死循环，程序的正常运行被打断，由单片机控制的系统无法继续工作，会造成整个系统陷入停滞的状态，造成步科预料的后果，所以出于对单片机运行状态进行实时检测的考虑，便产生了一种专门用于检测单片机程序运行状态的模块或芯片，俗称“看门狗（watchdog）”
独立看门狗工作在主程序之外，能够完全独立工作，它的时钟是专用的低速时钟（LSI），由VDD电压供电，在停止模式和待机模式下仍能工作。
独立看门狗的本质
本质是一个12位的递减计数器，当计数器的值从某个值一直减到0的时候，系统就会产生一个复位信号，即IWDG_RESET.
如果在计数没减到0之前，刷新了计数器的值的话，那么就不会产生复位信号，这个动作就是我们常说的喂狗
独立看门狗框图
独立看门狗时钟
独立看门狗的时钟由独立的RC振荡器LSI提供，即使主时钟发送故障它仍然有效，非常独立，启用IWDG后，LSI时钟会自动开启，LSI时钟频率并不精确，F1用40KHZ

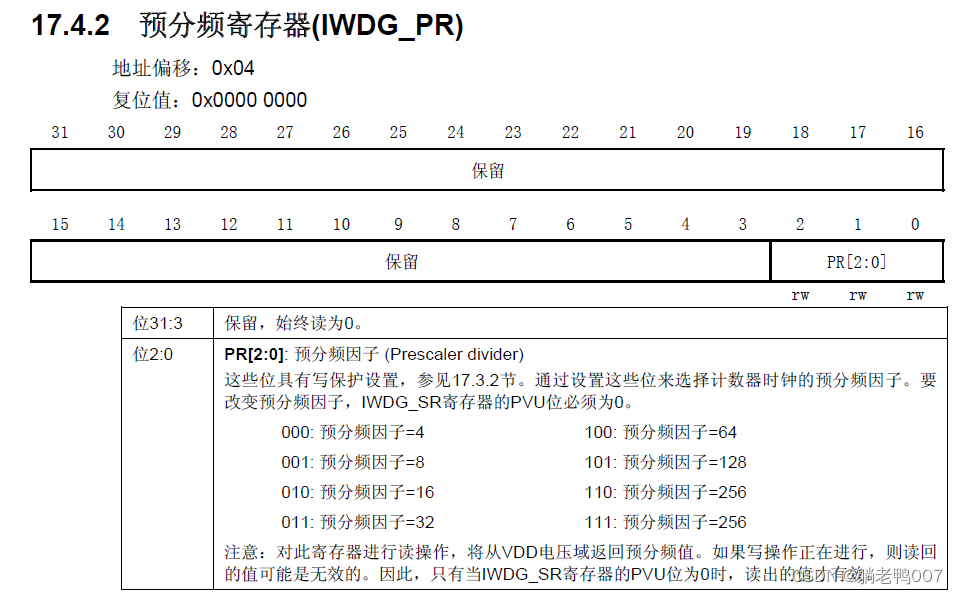

分频系数算法：PSC=4*2^prer
prer是IWDG_PR的值

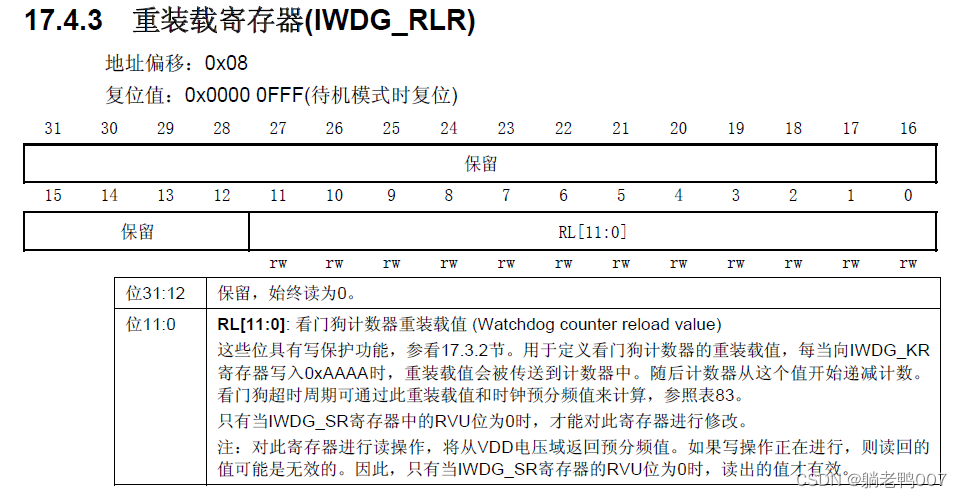

重装载寄存器
重装载寄存器是一个12位的寄存器，用于存放重装载值，低12位有效，即最大值为4096，这个值的大小决定这独立看门狗的溢出时间
键寄存器
键起存器IWDG_KR可以说是独立看门狗的一个控制寄存器，只要有三种控制方式，往这个寄存器写入下面三个不同的值有不同的效果

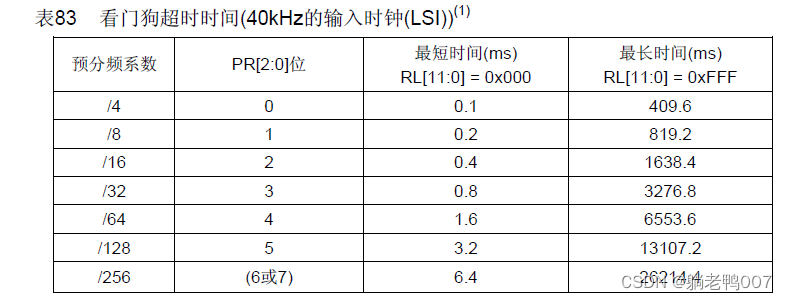

溢出时间计算公式：Tout = PSC*RLR/fIWDG
PSC是预分频系数
RLR是重装载寄存器数值
fIWDG是LSI时钟频率
独立看门狗实验
需求
开启独立看门狗，溢出时间为2秒，使用按键1进行喂狗
硬件接线
KEY1--PA0
UART1 --PA9PA10
溢出时间计算
PSC=64,RLR=625
喂狗函数
HAL_IWDG_Refresh(&hiwdg);
配置工程
编程实现
#include <string.h>
HAL_UART_Transmit(&huart1,(unsigned char *)"程序启动~rn",strlen("程序启动~"),100);
while (1)
{
if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_0) == GPIO_PIN_RESET){
HAL_IWDG_Refresh(&hiwdg);//喂狗函数
}
}窗口看门狗（WWDG）介绍
什么是窗口看门狗？
窗口看门狗用于检测单片机程序运行时效是否精准，主要检测软件异常，一般用于需要精准检测程序运行时间的场合
窗口看门狗的本质是一个能产生系统复位信号和提前唤醒中断的7位计数器
产生复位条件：
1、当递减计数器值从0x40减到0x3F时复位（即T6位跳变为0）
2、计数器的值大于W[6:0]值时喂狗会复位
产生中断条件：
当递减计数器等于0x40时可产生提前唤醒中断（EWI）
在窗口期内重新装载计数器的值，防止复位，也就是所谓的喂狗

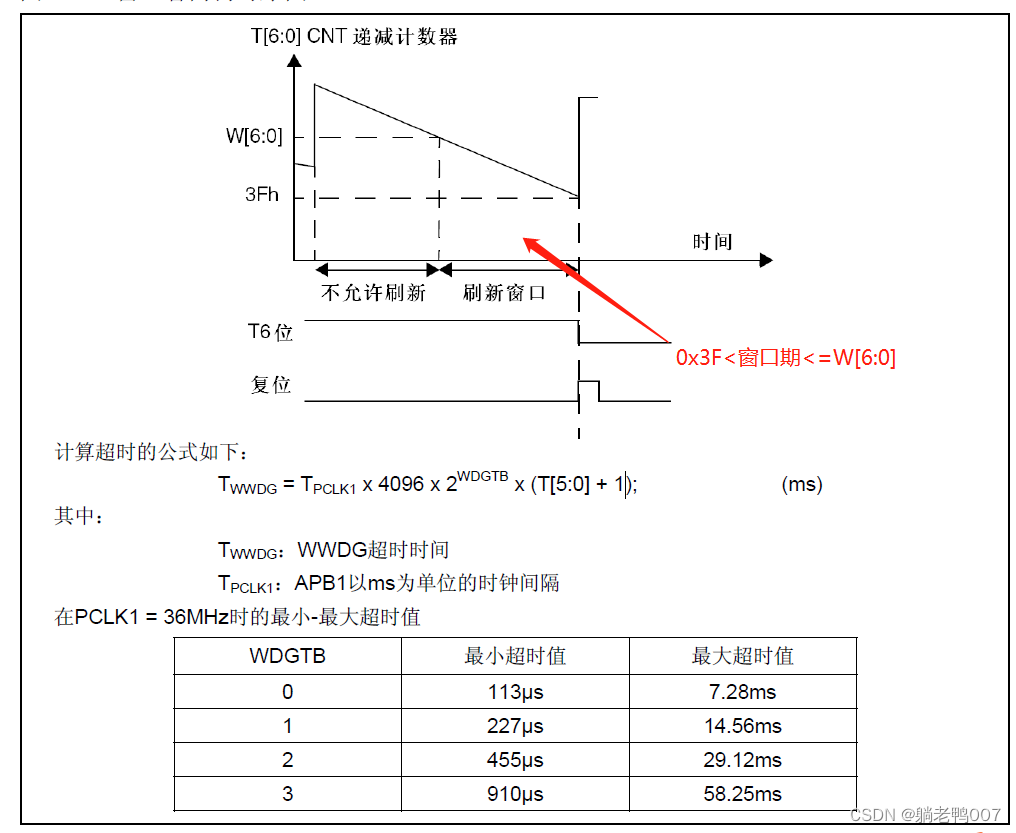

窗口看门狗的工作原理

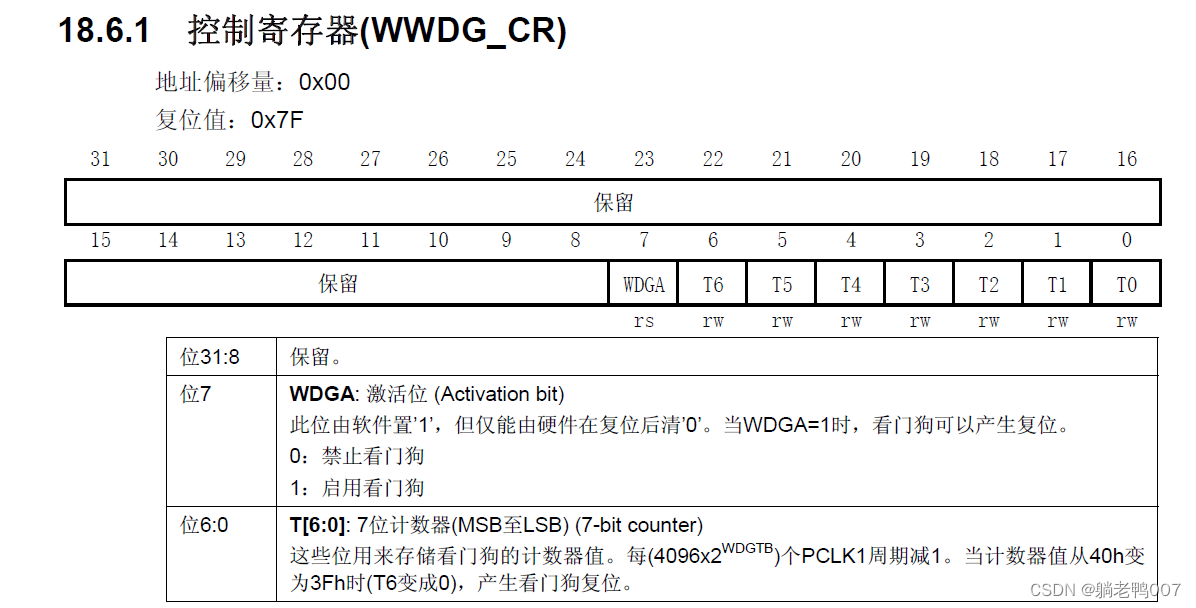

控制寄存器

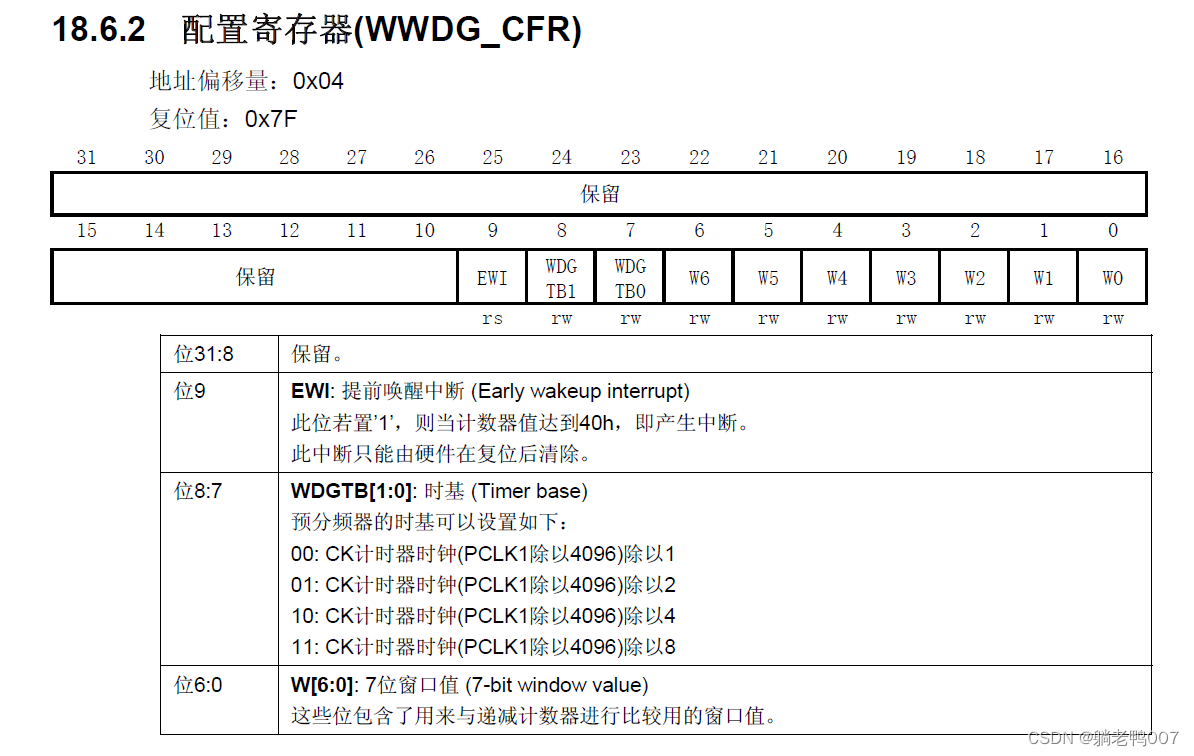

配置寄存器
状态寄存器
窗口看门狗实验
需求

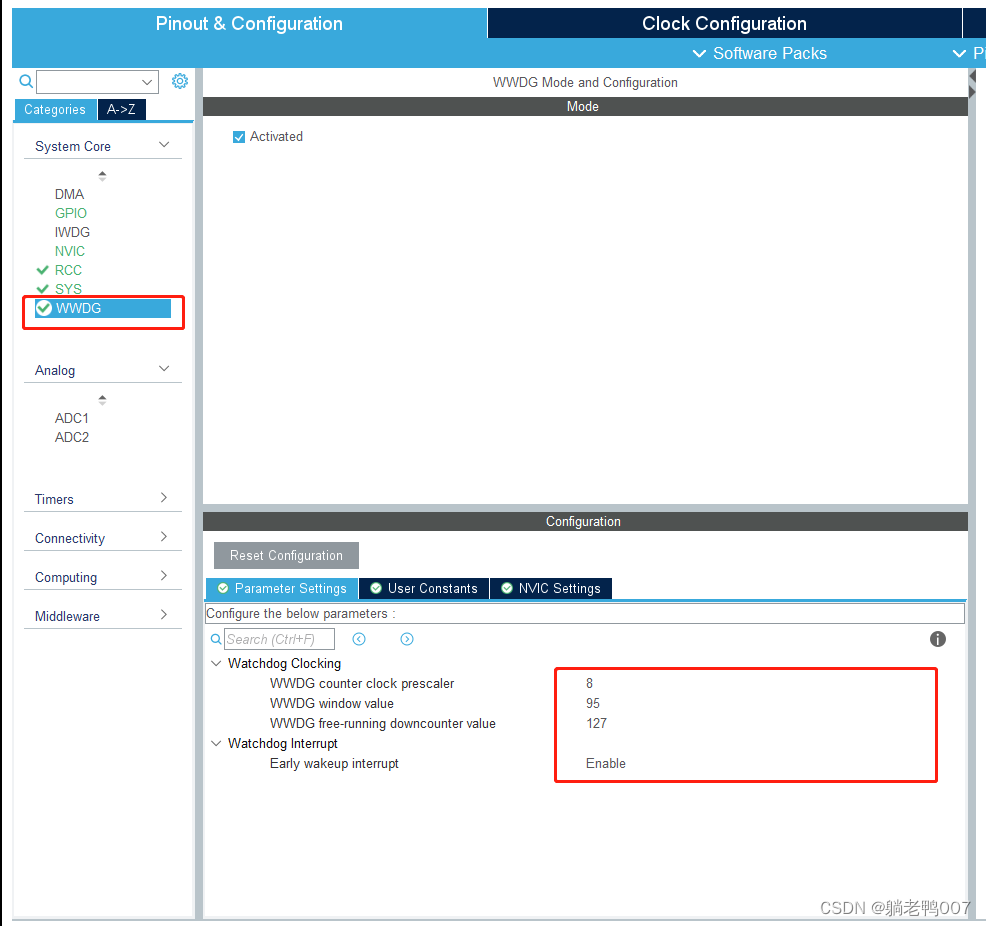

开启窗口看门狗，计数器值设置为0x7F,窗口值设置为0x5F，预分频系数为8,。程序启动时点亮LED1，300ms后熄灭。在提前唤醒中断服务函数进行喂狗，同时反转LED2状态。
根据计算公式可以算出
定时器每计数一次的时间为4096*8/36000ms=0.91ms
则定时器刚启动到窗口期的时间为(0x7F-0x5F)*0.91ms=29.13ms
则定时器刚启动到系统复位的时间为（0x7F-0x3F）*0.91=58.25ms
配置工程
编程实现
void HAL_WWDG_EarlyWakeupCallback(WWDG_HandleTypeDef *hwwdg)
{
HAL_WWDG_Refresh(hwwdg);
HAL_GPIO_TogglePin(GPIOB,GPIO_PIN_9);
}
HAL_GPIO_WritePin(GPIOB,GPIO_PIN_8,GPIO_PIN_RESET);
HAL_Delay(300);
while (1)
{
HAL_GPIO_WritePin(GPIOB,GPIO_PIN_8,GPIO_PIN_SET);
HAL_Delay(40);
}独立看门狗和窗口看门狗的异同点
| 对比点 | 独立看门狗 | 窗口看门狗 |
| 时钟源 | 独立时钟LSI(40KHZ)，不准确 | PCLK1或PCLK3，精准 |
| 复位条件 | 递减计数到0 | 窗口期外喂狗或者减到0x3F |
| 中断 | 没有中断 | 计数值减到0x40可产生中断 |
| 递减计数器位数 | 12位（4096~0） | 7位（127~63） |
| 应用场合 | 防止程序跑飞，死循环，死机 | 检测程序时效，防止软件异常 |
十五、DMA
什么是DMA
DMA（Direct Memory Access,直接存储器访问）提供在外设与内存、存储器和存储器、外设和外设之间的高速数据传输使用。它允许不同速度的硬件装置来沟通，而不需要依赖于CPU，在这个时间中，CPU对于内存的工作来说就无法使用
简单来说：DMA就是一个数据的搬运工
DMA的意义
代替CPU搬运数据，为CPU减负
1、数据搬运的工作比较耗时间
2、数据搬运工作时效要求高（有数据来就要搬走）
3、没啥技术含量（CPU节约出来的时间可以处理更重要的事）
搬运什么数据？
存储器、外设
这里的外设指的是spi、usart、iic、adc等基于APB1、APB2、或AHB时钟的外设，而这里的存储器包括自身的闪存（flash）或者内存（SRAM）以及外设的存储设备都可以作为访问地源或者目的
三种搬运方式
1、存储器->存储器（例如：复制某特别大的数据buf）
2、存储器->外设（例如：将某数据buf写入串口TDR寄存器）
3、外设->存储器（例如：将串口TDR寄存器写入某数据buf）
DMA控制器

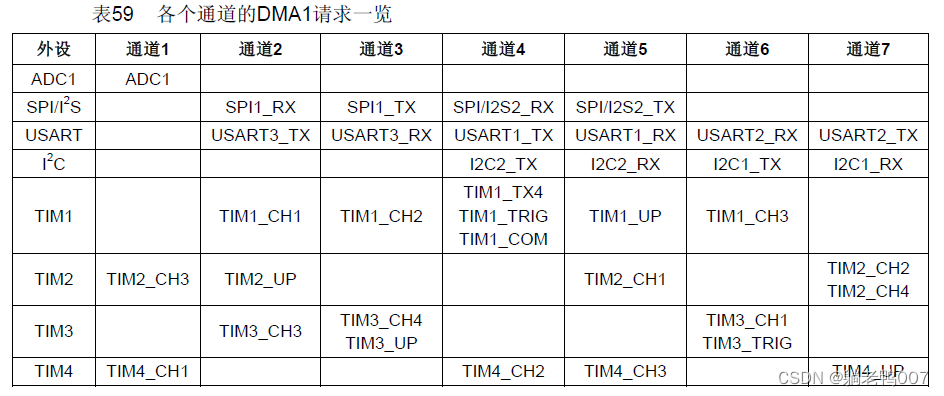

STM32F103有2个DMA控制器，DMA1有7个通道，DMA2有5个通道
一个通道每次只能搬运一个外设数据！！如果同时有多个外设的DMA请求，则按照优先级进行响应
DMA及通道的优先级
优先级管理采用软件+硬件：
软件：每个通道的优先级可以在DMA_CCRx寄存器中设置，有4个等级
最高级>高级>中级>低级
硬件：如果两个请求，他们的软件优先级相同，则较低编号的通道比较高编号的通道有较高的优先级
比如：如果软件优先级相同，通道2优先于通道4
DMA传输方式
DMA_Mode_Normal(正常模式)
一次DMA数据传输完后，停止DMA传送，也就是只传输一次
DMA_Mode_Circular(循环传输模式)
当传输结束时，硬件自动会将传输数据量寄存器进行重装，进行下一轮的数据传输。也就是多次传输模式
指针递增模式
1、源地址递增，目标地址递增
2、源地址递增，目标地址只有一个，不进行递增（比如DMA将数据传输给串口）
实验1、内存到内存搬运
需求
使用DMA的方式将数组A的内容复制到数组B中，搬运完后将数组B的内容打印到屏幕上

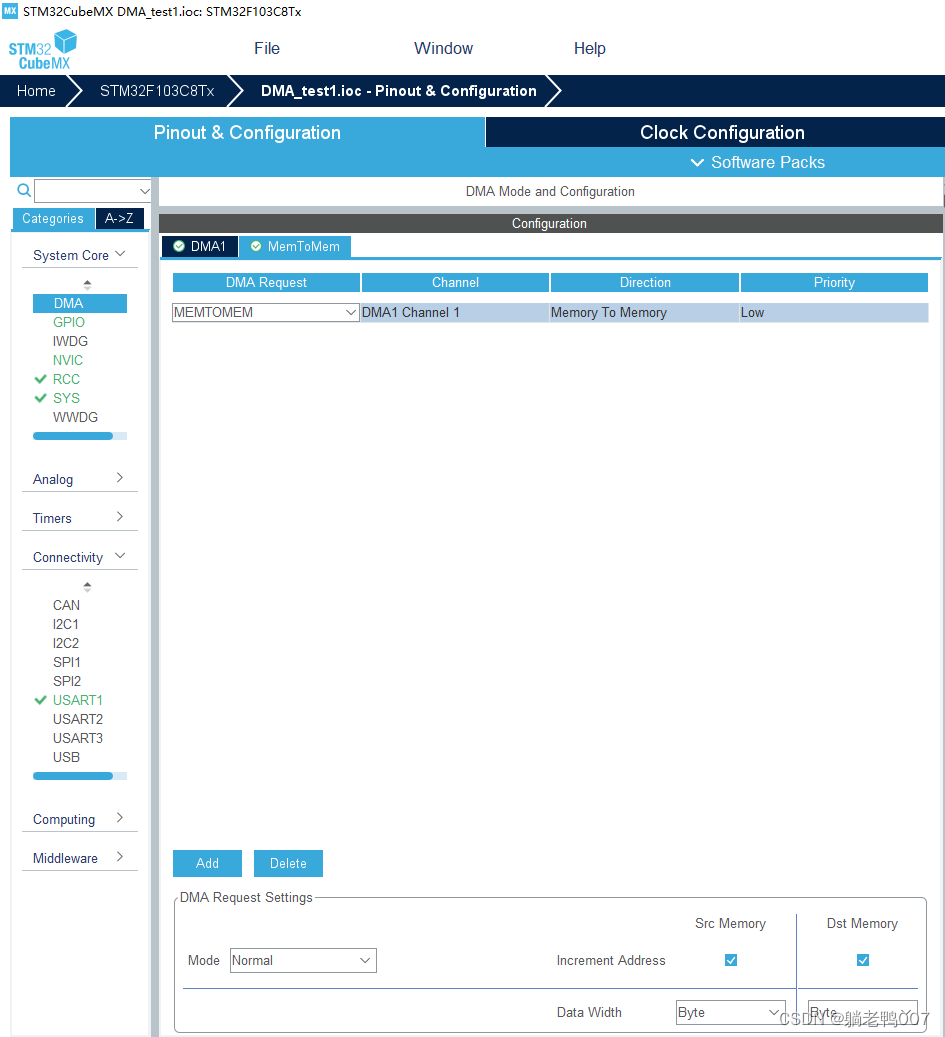

CubeMX配置
用到的函数
HAL_StatusTypeDef HAL_DMA_Start(DMA_HandleTypeDef *hdma, uint32_t SrcAddress, uint32_t DstAddress, uint32_t DataLength)
参数一：DMA_HandleTypeDef *hdma DMA通道句柄参数二：uint32_t SrcAddress 源内存地址
参数三：uint32_t DstAddress 目标内存地址
参数四：uint32_t DataLength 传输数据长度。注意需要乘以sizeof(uint32_t)
返回值：HAL_StatusTypeDef HAL状态（OK、busy、ERROR、TIMEOUT）
__HAL_DMA_GET_FLAG(__HANDLE__, __FLAG__) (DMA1->ISR & (__FLAG__))
参数1：__HANDLE__ DMA通道句柄
参数2：__FLAG__ 数据传输标志，DMA_FLAG_TCx表示数据传输完成标志
返回值：FLAG的值（SET或RESET）
编程实现
#define BUF_SIZE 16
//源数组
uint32_t srcBuf[BUF_SIZE] ={
0x00000000,0x11111111,0x22222222,0x33333333,
0x44444444,0x55555555,0x66666666,0x77777777,
0x88888888,0x99999999,0xAAAAAAAA,0xBBBBBBBB,
0xCCCCCCCC,0xDDDDDDDD,0xEEEEEEEE,0xFFFFFFFF
};
//目标数组
uint32_t desBuf[BUF_SIZE];
//开启数据传输
HAL_DMA_Start(&hdma_memtomem_dma1_channel1,(uint32_t)srcBuf,(uint32_t)desBuf,BUF_SIZE*sizeof(uint32_t));
//等待数据传输完成
while(__HAL_DMA_GET_FLAG(&hdma_memtomem_dma1_channel1,DMA_FLAG_TC1) == RESET);
//打印目标数组到串口1
for(i = 0;i < BUF_SIZE;i++)
printf("Buf[%d] = %xrn",i,desBuf[i]);实验2、内存到外设搬运
需求
使用DMA的方式将内存的数据搬运到串口1发送寄存器，同时闪烁LED1，证明DMA搬运数据不占用CPU

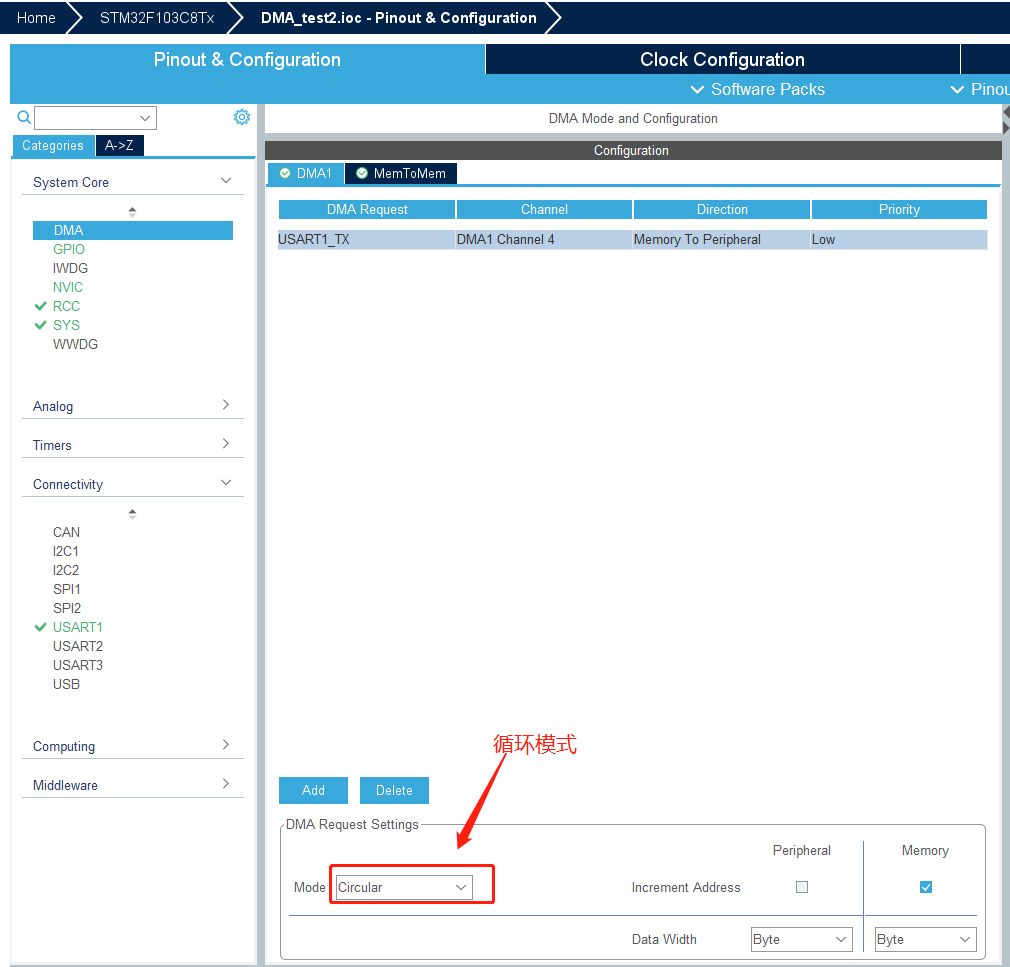

CubeMX配置
用到的函数
HAL_StatusTypeDef HAL_UART_Transmit_DMA(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size)
参数一：UART_HandleTypeDef *huart 串口句柄
参数二：uint8_t *pData 待发送数据首地址
参数三：uint16_t Size 待发送数据长度
返回值：HAL_StatusTypeDef HAL状态（OK、busy、ERROR、TIMEOUT）
编程实现
//发送缓存区大小
#define BUF_SIZE 1000
//发送缓存区数组
unsigned char sendBuf[BUF_SIZE] = {0};
int main(void)
{
int i = 0;
for(i = 0 ; i < BUF_SIZE; i++)//缓存区赋值
sendBuf[i] = 'A';
HAL_UART_Transmit_DMA(&huart1,sendBuf,sizeof(sendBuf));//内存发送到串口1并发送
while (1)
{
HAL_GPIO_TogglePin(GPIOB,GPIO_PIN_8);//翻转LED灯
HAL_Delay(100);
}
}实验3、外设到内存搬运
需求
使用DMA的方式将串口接收缓存寄存器的值搬运到内存中，同时闪烁LED1
用到的库函数
使能串口中断函数
#define __HAL_UART_ENABLE_IT(__HANDLE__, __INTERRUPT__)
参数1：__HANDLE__ 串口句柄
参数2：__INTERRUPT__ 需要使能的中断返回值： 无
打开串口接收的DMA
HAL_StatusTypeDef HAL_UART_Receive_DMA(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size)
参数一：UART_HandleTypeDef *huart 串口句柄
参数二：uint8_t *pData 接收缓存首地址
参数三：uint16_t Size 接收缓存长度
返回值：HAL_StatusTypeDef HAL状态（OK、busy、ERROR、TIMEOUT）
查看串口标志位状态
__HAL_UART_GET_FLAG(__HANDLE__, __FLAG__) (((__HANDLE__)->Instance->SR & (__FLAG__)) == (__FLAG__))参数1：__HANDLE__ 串口句柄
参数2：__FLAG__ 想要查看的FLAG，UART_FLAG_IDLE表示串口的空闲状态
返回值：FLAG的值（SET或RESET）
清除串口空闲标志位
__HAL_UART_CLEAR_IDLEFLAG(__HANDLE__)参数1：__HANDLE__ 串口句柄
返回值：无
关闭掉串口DMA
HAL_StatusTypeDef HAL_UART_DMAStop(UART_HandleTypeDef *huart)
参数1：UART_HandleTypeDef *huart 串口句柄
返回值：HAL_StatusTypeDef HAL状态（OK、busy、ERROR、TIMEOUT）
__HAL_DMA_GET_COUNTER(__HANDLE__) ((__HANDLE__)->Instance->CNDTR)
参数1：__HANDLE__ 串口句柄
返回值：未传输数据大小
CubeMX配置
编程实现
如何判断串口接收是否完成？如何知道串口收到数据的长度？
使用串口空闲中断IDLE!!!
1、串口空闲时，触发空闲中断
2、空闲中断标志位由硬件置1，软件清零
利用串口空闲中断，可以用如下流程实现DMA控制的任意长数据接收：
1、使能IDLE空闲中断
2、使能DMA接收中断
3、收到串口接收中断，DMA不断传输数据到缓存区
4、一帧数据接收完毕，串口暂时空闲，触发串口空闲中断
5、在中断服务函数中，清除串口空闲中断标志位，关闭DMA传输（防止干扰）
6、计算刚才收到了多少个字节的数据
7、处理缓存区数据，开启DMA传输，开始下一帧接收
代码需要在如下3处修改
main.c
uint8_t rcvBuf[BUF_SIZE] = {0};//接收缓存区数组
uint8_t rcvLen = 0;//接收到的数据长度
__HAL_UART_ENABLE_IT(&huart1,UART_IT_IDLE);//使能IDLE空闲中断
HAL_UART_Receive_DMA(&huart1,rcvBuf,BUF_SIZE);//使能串口DMA接收
while (1)
{
/* USER CODE END WHILE */
/* USER CODE BEGIN 3 */
HAL_GPIO_TogglePin(GPIOB,GPIO_PIN_8);
HAL_Delay(500);
}main.h
#define BUF_SIZE 100//接收缓存区数组大小stm32f1xx_it.c
extern uint8_t rcvBuf[BUF_SIZE];
extern uint8_t rcvLen;
void USART1_IRQHandler(void)//串口接收中断处理函数
{
HAL_UART_IRQHandler(&huart1);
if(__HAL_UART_GET_FLAG(&huart1,UART_FLAG_IDLE) == SET){//判断串口是否处于空闲状态
__HAL_UART_CLEAR_IDLEFLAG(&huart1);//清除空闲标志位
HAL_UART_DMAStop(&huart1);//停止串口DMA数据的传输，防止干扰
rcvLen = BUF_SIZE - __HAL_DMA_GET_COUNTER(&hdma_usart1_rx);//读取到的数据大小 = 设置的缓存区大小-串口DMA接收未接收的数据大小
HAL_UART_Transmit_DMA(&huart1,rcvBuf,rcvLen);
HAL_UART_Receive_DMA(&huart1,rcvBuf,BUF_SIZE);//使能串口DMA接收
}
}十六、ADC
ADC介绍
ADC是什么？
Analog-to-Digital Converter,指模拟/数字转换器
| 温度传感器 | 电压信号 → 模拟量信号 | 转换为数字量信号 → | 单片机 | |
| 压力传感器 | ADC | |||
| 光敏传感器 |
ADC的性能指标
量程：能测量的电压范围
分辨率：ADC能分辨的最小模拟量，通常以输出二进制的位数表示，比如：8、10、12、16位等，位数越多，分辨率越高，一般来说分辨率越高，转化时间越长
转化时间：从转换开始到获得稳定的数字量输出所需要的事件称为转换时间
ADC特性
1、12位精度下转换速度可达到1MHZ
2、供电电压Vssa = 0V,Vdda = 2.4V~3.6V
3、ADC输入范围：Vref- ≤ VIN ≤ Vref+
4、采样时间可配置，采样时间越长，转换结果相对越准确，但是转换速度就越慢
5、ADC的结果可以左对齐或右对齐方式存储在16位数据寄存器中
ADC通道
总共2个ADC（ADC1、ADC2）,每个ADC有18个转换通道：16个外部通道、2个内部通道（温度传感器、内部参考电压）
| ADC1 | IO | ADC2 | IO |
| 通道0 | PA0 | 通道0 | PA0 |
| 通道1 | PA1 | 通道1 | PA1 |
| 通道2 | PA2 | 通道2 | PA2 |
| 通道3 | PA3 | 通道3 | PA3 |
| 通道4 | PA4 | 通道4 | PA4 |
| 通道5 | PA5 | 通道5 | PA5 |
| 通道6 | PA6 | 通道6 | PA6 |
| 通道7 | PA7 | 通道7 | PA7 |
| 通道8 | PB0 | 通道8 | PB0 |
| 通道9 | PB1 | 通道9 | PB1 |
| 通道10 | PC0 | 通道10 | PC0 |
| 通道11 | PC1 | 通道11 | PC1 |
| 通道12 | PC2 | 通道12 | PC2 |
| 通道13 | PC3 | 通道13 | PC3 |
| 通道14 | PC4 | 通道14 | PC4 |
| 通道15 | PC5 | 通道15 | PC5 |
| 通道16 | 连接内部温度传感器 | 通道16 | 连接内部Vss |
| 通道17 | 连接内部Vrefint 内部参考电压 | 通道17 | 连接内部Vss |
外部的16路通道在转换时又分为规则通道和注入通道，其中规则通道最多有16路，注入通道最多有4路
规则组：正常排队的人
注入组：有特权的人（军人、孕妇）
ADC转换顺序
每个ADC只有一个数据寄存器，16个通道共用这个寄存器，所以需要指定规则转换通道的转换顺序

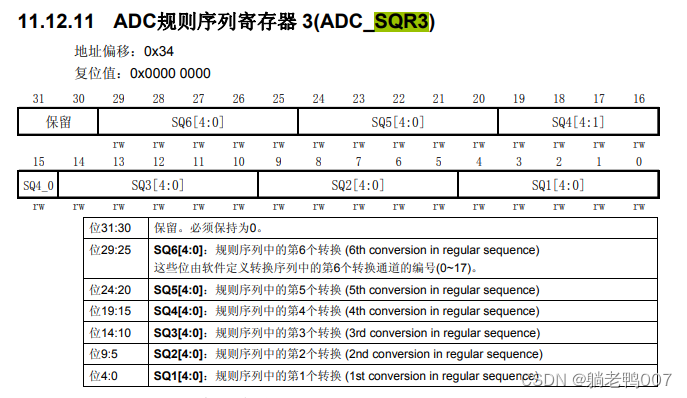

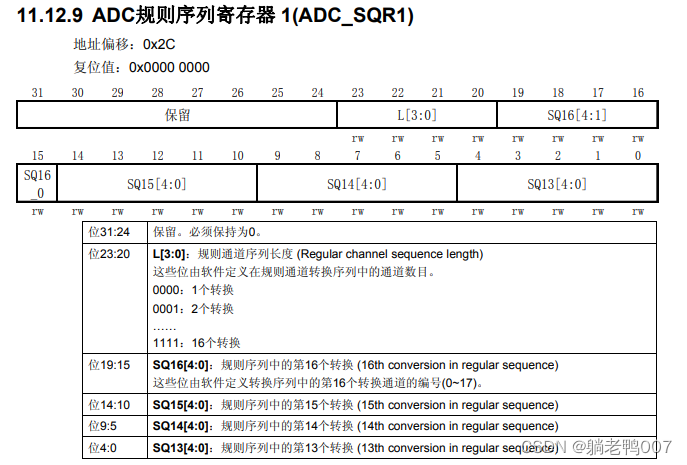

规则通道中的转换顺序由3个寄存器控制：SQR1、SQR2、SQR3,他们都是32位寄存器。SQR寄存器控制着转换通道的数目和转换顺序，只要在对应的寄存器为SQx中写入相应的通道，这个通道就是第x个转换
和规则通道转换顺序的控制一样，注入通道的转换也是通过注入寄存器来控制，只不过只有一个JSQR寄存器来控制，控制关系如下：
ADC触发方式
1、通过向控制器寄存器ADC-CR2的ADON位写1来开启转换，写0停止转换
2、可以通过外部事件（如定时器）进行转换
ADC转化时间
ADC是挂载到APB2总线（PCLK2）上的，经过分频器得到ADC时钟（ADCCLK）,最高14MHZ
转换时间=采样时间+12.5个周期
12.5个周期是固定的，一般我们设置PCLK2=72M，经过ADC预分频器能分频到最大的时钟只能是12M，采样周期设置为1.5个周期，算出的最短转换时间为1.17us
ADC转化模式
扫描模式
关闭扫描模式：只转换ADC_SQRx或ADC_JSQR选中的第一个通道
打开扫描模式：扫描ADC_SQRx或ADC_JSQR选中的所有通道
单次转换/连续转换
单次转换：只转换一次
连续转换：转换完一次，立马进行下一次转换
使用ADC读取烟雾传感器的值

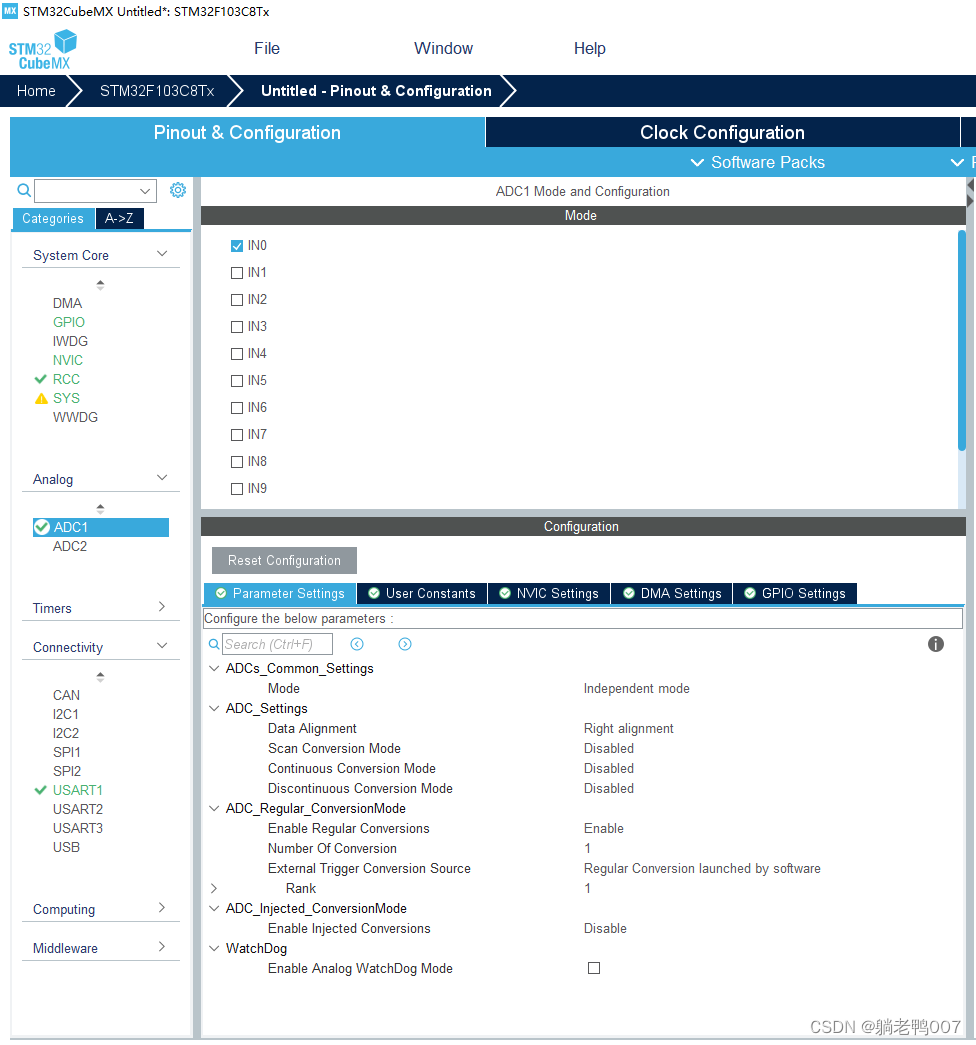

CubeMX配置
代码实现
#include <stdio.h>
int fputc(int ch,FILE *f)
{
unsigned char temp[1] = {ch};
HAL_UART_Transmit(&huart1,temp,1,0xffff);
return ch;
}
uint32_t smoke_value = 0;
while (1)
{
HAL_ADC_Start(&hadc1);//打开ADC转换
HAL_ADC_PollForConversion(&hadc1,50);//等待ADC转换完成
smoke_value = HAL_ADC_GetValue(&hadc1);//获取烟雾报警器的电压值
printf("smoke_value = %frn",3.3/4096*smoke_value);
HAL_Delay(1000);
}十七、IIC协议
CubeMX配置
用到的库函数
HAL_StatusTypeDef HAL_I2C_Mem_Write(I2C_HandleTypeDef *hi2c,
uint16_t DevAddress,
uint16_t MemAddress,
uint16_t MemAddSize,
uint8_t *pData,
uint16_t Size,
uint32_t Timeout)
参数1：I2C_HandleTypeDef *hi2c i2c设备句柄参数2：uint16_t DevAddress 目标器件的地址，七位地址必须左对齐
参数3：uint16_t MemAddress 目标器件的目标寄存器地址参数4：uint16_t MemAddSize 目标器件内部寄存器地址数据长度
参数5：uint8_t *pData 待写的数据首地址
参数6：uint16_t Size 待写的数据长度
参数7：uint32_t Timeout 超时时间
返回值：HAL_StatusTypeDef HAL状态（OK、busy、ERROR、TIMEOUT）
IIC协议控制OLED屏
void Oled_Write_Cmd(uint8_t Cmd)//写入命令函数
{
//0x00是写入命令 0x40是写入数据
HAL_I2C_Mem_Write(&hi2c1,0x78,0x00,I2C_MEMADD_SIZE_8BIT,&Cmd,1,0xff);
}void Oled_Write_Data(uint8_t Data)//写入数据函数
{
//0x00是写入命令 0x40是写入数据
HAL_I2C_Mem_Write(&hi2c1,0x78,0x40,I2C_MEMADD_SIZE_8BIT,&Data,1,0xff);
}
/*--
文字:
我
--*/
/*--
宋体12;
此字体下对应的点阵为：宽x高=16x16
--*/
char W1[16]={0x20,0x24,0x24,0x24,0xFE,0x23,0x22,0x20,0x20,0xFF,0x20,0x22,0x2C,0xA0,0x20,0x00};
char W2[16]={0x00,0x08,0x48,0x84,0x7F,0x02,0x41,0x40,0x20,0x13,0x0C,0x14,0x22,0x41,0xF8,0x00};
/*--
文字:
爱
--*/
/*--
宋体12;
此字体下对应的点阵为：宽x高=16x16
--*/
char AI1[16]={0x80,0x64,0x2C,0x34,0x24,0x24,0xEC,0x32,0x22,0x22,0x32,0x2E,0x23,0xA2,0x60,0x00};
char AI2[16]={0x00,0x41,0x21,0x91,0x89,0x87,0x4D,0x55,0x25,0x25,0x55,0x4D,0x81,0x80,0x80,0x00};
/*--
文字:
佩
--*/
/*--
宋体12;
此字体下对应的点阵为：宽x高=16x16
--*/
char Pei1[16]={0x80,0x60,0xF8,0x07,0x00,0xFE,0x02,0x92,0x92,0xF2,0x92,0x92,0x02,0xFE,0x00,0x00};
char Pei2[16]={0x00,0x00,0xFF,0x00,0x80,0x7F,0x00,0x1F,0x00,0xFF,0x10,0x1F,0x00,0x7F,0xE0,0x00};
/*--
文字:
欣
--*/
/*--
宋体12;
此字体下对应的点阵为：宽x高=16x16
--*/
char X1[16]={0x00,0x00,0xFC,0x44,0x44,0xC2,0x43,0x42,0x20,0x18,0x0F,0xC8,0x08,0x28,0x18,0x00};
char X2[16]={0x80,0x60,0x1F,0x00,0x00,0x7F,0x00,0x80,0x40,0x30,0x0C,0x03,0x1C,0x60,0x80,0x00};
/*--
--*/
/*--
宽度x高度=128x64
--*/
char image[128*8] ={0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x80,0xC0,
0x60,0x20,0xA0,0xA0,0xF0,0x50,0x50,0x50,0x50,0x50,0x50,0x50,0x50,0x50,0x50,0x50,
0xD0,0xD0,0xD0,0x50,0x70,0x30,0x10,0x10,0x10,0x30,0x30,0x30,0x50,0x50,0x70,0xB0,
0xB0,0xF0,0x50,0x60,0xE0,0xE0,0xC0,0xC0,0x80,0x80,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x3E,0xE3,0x1C,
0x06,0x03,0x81,0xC0,0x70,0x18,0x08,0x0C,0x04,0xC6,0x62,0x1A,0x0A,0xCF,0x77,0x1F,
0x07,0x03,0x00,0x00,0x00,0xC0,0x40,0x40,0xC0,0x00,0x00,0x00,0x00,0x00,0xE0,0x20,
0x60,0xC1,0x03,0x02,0x0E,0x1C,0x7C,0xD9,0x71,0xC3,0x07,0xFE,0x06,0x0C,0x18,0x30,
0x60,0xC0,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x03,0x01,0x00,
0x00,0x0C,0x07,0x00,0x00,0x00,0x60,0x38,0x0F,0x01,0x00,0x00,0x00,0x3F,0xE0,0x80,
0x00,0x00,0x00,0x00,0x00,0x01,0x61,0xC1,0x81,0x80,0x00,0x00,0x00,0x80,0x81,0x81,
0xC1,0x61,0x00,0x00,0x00,0x00,0xE0,0x3F,0x00,0x01,0x0F,0x00,0x00,0x00,0x00,0x00,
0x00,0x07,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x03,
0x06,0x04,0x84,0x64,0x3C,0x08,0x08,0x08,0x08,0x09,0x09,0x09,0x09,0x19,0x30,0x70,
0xD0,0x90,0x98,0x88,0x0C,0x07,0x01,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0xC0,0x70,
0x1C,0x06,0x03,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x01,0x01,0x03,0x02,0x02,0x06,0x04,0x0C,0x30,0x60,0xC0,0xC0,0x40,
0x40,0x80,0x80,0x80,0x00,0x00,0x00,0xFE,0x02,0xF2,0x0E,0x00,0xC8,0xB8,0x8E,0x88,
0xE8,0x88,0x88,0x88,0x00,0x80,0x60,0xF8,0x02,0xFE,0x0A,0xCA,0x4A,0xFA,0x4A,0xCA,
0xCA,0xFE,0x00,0x00,0x00,0xFC,0x44,0x44,0x44,0xC4,0x44,0x20,0x38,0x0E,0xE8,0x08,
0x08,0x38,0x08,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x80,0x80,0xC0,0x40,0x20,0x30,0x18,0x0C,0xE6,0x3E,0x03,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x03,0x3C,
0xE0,0x00,0x00,0x01,0x01,0x03,0x02,0x3F,0x08,0x08,0x07,0x10,0x08,0x26,0x20,0x20,
0x1F,0x00,0x06,0x08,0x10,0x00,0x00,0x3F,0x30,0x1F,0x00,0x0F,0x00,0x3F,0x08,0x0F,
0x07,0x1F,0x20,0x1C,0x00,0x3F,0x00,0x00,0x00,0x7F,0x00,0x60,0x30,0x0C,0x07,0x0E,
0x18,0x20,0x40,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x01,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x3F,0x60,0xC0,0x80,
0x80,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0xE0,
0x1F,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x01,0x01,0x01,0x03,0x02,0x02,0x02,0xFE,0x02,0x02,0x02,0x02,0x02,0x02,0x02,0x02,
0x02,0x02,0x02,0x02,0x02,0x02,0x02,0x02,0x02,0x02,0x7E,0xC6,0x02,0x02,0x02,0x03,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00};
void Oled_Write_Cmd(uint8_t Cmd)//写入命令函数
{
//0x00是写入命令 0x40是写入数据
HAL_I2C_Mem_Write(&hi2c1,0x78,0x00,I2C_MEMADD_SIZE_8BIT,&Cmd,1,0xff);
}
void Oled_Write_Data(uint8_t Data)//写入数据函数
{
//0x00是写入命令 0x40是写入数据
HAL_I2C_Mem_Write(&hi2c1,0x78,0x40,I2C_MEMADD_SIZE_8BIT,&Data,1,0xff);
}
void Oled_Init()//OLED初始化
{
Oled_Write_Cmd(0xAE);//--display off
Oled_Write_Cmd(0x00);//---set low column address
Oled_Write_Cmd(0x10);//---set high column address
Oled_Write_Cmd(0x40);//--set start line address
Oled_Write_Cmd(0xB0);//--set page address
Oled_Write_Cmd(0x81); // contract control
Oled_Write_Cmd(0xFF);//--128
Oled_Write_Cmd(0xA1);//set segment remap
Oled_Write_Cmd(0xA6);//--normal / reverse
Oled_Write_Cmd(0xA8);//--set multiplex ratio(1 to 64)
Oled_Write_Cmd(0x3F);//--1/32 duty
Oled_Write_Cmd(0xC8);//Com scan direction
Oled_Write_Cmd(0xD3);//-set display offset
Oled_Write_Cmd(0x00);//
Oled_Write_Cmd(0xD5);//set osc division
Oled_Write_Cmd(0x80);//
Oled_Write_Cmd(0xD8);//set area color mode off
Oled_Write_Cmd(0x05);//
Oled_Write_Cmd(0xD9);//Set Pre-Charge Period
Oled_Write_Cmd(0xF1);//
Oled_Write_Cmd(0xDA);//set com pin configuartion
Oled_Write_Cmd(0x12);//
Oled_Write_Cmd(0xDB);//set Vcomh
Oled_Write_Cmd(0x30);//
Oled_Write_Cmd(0x8D);//set charge pump enable
Oled_Write_Cmd(0x14);//
Oled_Write_Cmd(0xAF);//--turn on oled panel
}
void Oled_Clear()//清屏
{
int i,j;
for(i = 0;i < 8;i++){
Oled_Write_Cmd(0xB0+i);
for(j = 0;j < 128;j++){
Oled_Write_Data(0x00);
}
}
}
void Oled_Image_Show(char *image)//展示图片
{
int i,j;
for(i = 0;i < 8;i++){
Oled_Write_Cmd(0xB0+i);
Oled_Write_Cmd(0x00);
Oled_Write_Cmd(0x10);
for(j = 0;j < 128;j++){
Oled_Write_Data(*image++);
}
}
}
//1.Oled初始化
Oled_Init();
//2.选择一个位置
//2.1 页寻址模式
Oled_Write_Cmd(0x20);
Oled_Write_Cmd(0x02);
//2.3清屏
Oled_Clear();
//2.2 选择Page0
Oled_Write_Cmd(0x00);
Oled_Write_Cmd(0x10);
Oled_Write_Cmd(0xB0);
#ifdef __stdio_h
for(i = 0;i < 16;i++){
Oled_Write_Data(W1[i]);
}
for(i = 0;i < 16;i++){
Oled_Write_Data(AI1[i]);
}
for(i = 0;i < 16;i++){
Oled_Write_Data(Pei1[i]);
}
for(i = 0;i < 16;i++){
Oled_Write_Data(X1[i]);
}
Oled_Write_Cmd(0x00);
Oled_Write_Cmd(0x10);
Oled_Write_Cmd(0xB1);
for(i = 0;i < 16;i++){
Oled_Write_Data(W2[i]);
}
for(i = 0;i < 16;i++){
Oled_Write_Data(AI2[i]);
}
for(i = 0;i < 16;i++){
Oled_Write_Data(Pei2[i]);
}
for(i = 0;i < 16;i++){
Oled_Write_Data(X2[i]);
}
#else
Oled_Image_Show(image);
#endif
最后
以上就是帅气黑米为你收集整理的STM32单片机开发笔记一、初识SMT32单片机二、开发软件搭建三、GPIO四、复位和时钟控制（RCC）（Reset Clock Control）五、中断和事件六、摩托车报警器（项目一）七、定时器八、PWM 九、超声波传感器实战十、智能垃圾桶十一、串口十二、蓝牙插座_风扇_灯十三、ESP8266 WIFI模块实现串口通讯十四、看门狗十五、DMA十六、ADC十七、IIC协议的全部内容，希望文章能够帮你解决STM32单片机开发笔记一、初识SMT32单片机二、开发软件搭建三、GPIO四、复位和时钟控制（RCC）（Reset Clock Control）五、中断和事件六、摩托车报警器（项目一）七、定时器八、PWM 九、超声波传感器实战十、智能垃圾桶十一、串口十二、蓝牙插座_风扇_灯十三、ESP8266 WIFI模块实现串口通讯十四、看门狗十五、DMA十六、ADC十七、IIC协议所遇到的程序开发问题。
如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。
发表评论 取消回复
