概述

为什么用UML画图

茂哥是初入职时的导师，他评审检视我的代码、指导我的设计（使用UML），在此，致敬茂哥！

当时对UML体会不深，同样的随着工作的积累，发现UML是一个好的工具，来表达、呈现和分析各方的设计。

本文主题

使用UML进行代码分析，主要是NXP官方S32SDK，该SDK真是一个不错的东西，顺带画个图描叙一下使用C++开发MCU专栏中IIC实例的Demo调用关系。

主业务流程

主业务流程
主业务代码实现详见【使用C++开发MCU】IIC实例之读取温度传感器（基于NXP S32K146 MCU）
。

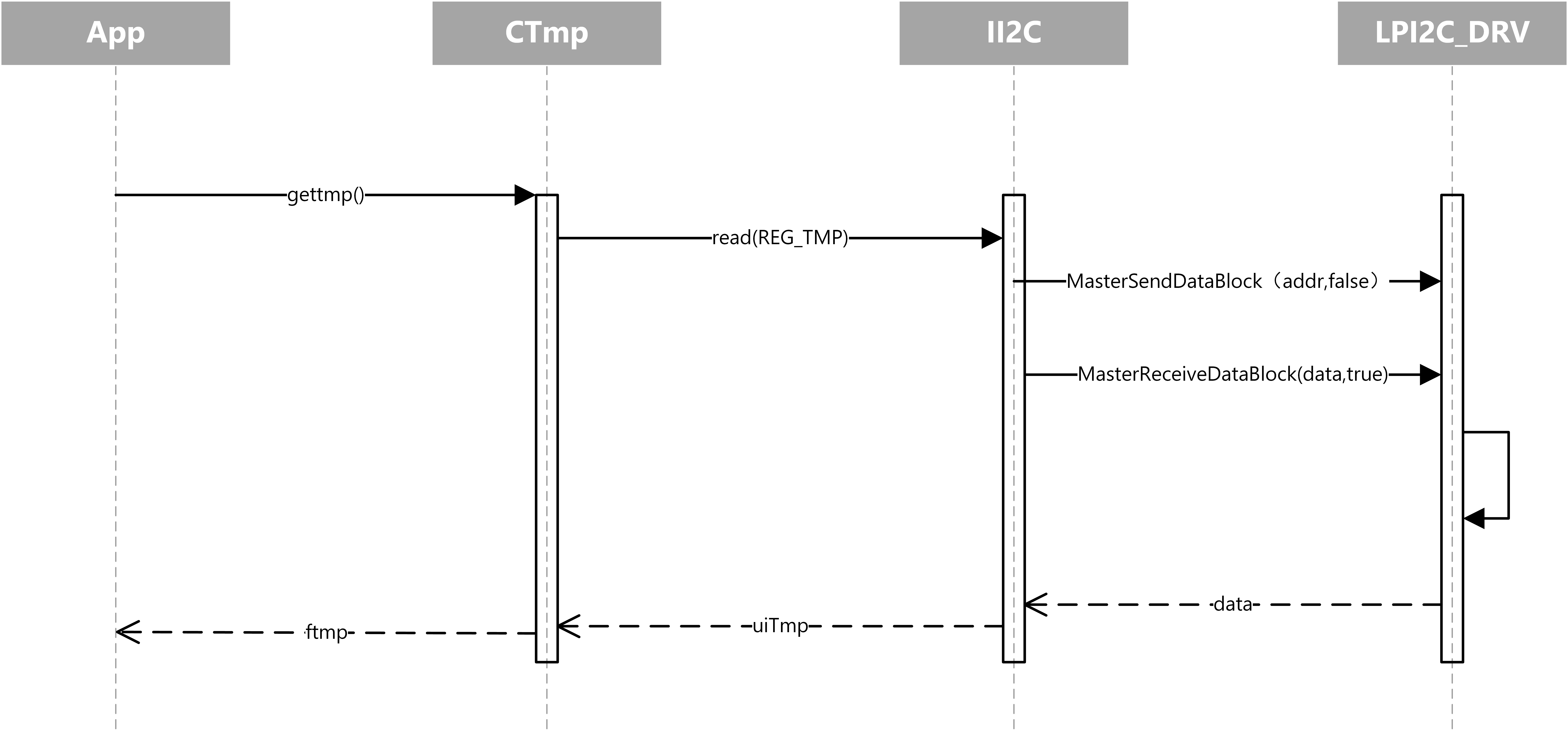

这里我们实现了一个温度传感器TMP类CTmp，一个I2C接口II2C，应用向tmp对象请求温度，tmp对象调用I2C的读取接口，我们C++版本的IIC驱动再封装了NXP官方的驱动（为了省事，当然也可以全部用C++实现）。

下面两个小结则用UML分析NXP官方的驱动，只展现了中断方式的。

写入接口分析

写入数据
调发送接口，对驱动状态（state）进行赋值，排队发送从机地址，发送起始信号，发送数据，设置TXFIFO，启动中断。然后触发了中断（TXFIFO==0），中断中关闭发送中断，结束。

调用LPI2C_Cmd_MasterTransmit将字节流写入MTDR，将会立即启动发送。
但S32SDK可能考虑到数据太多上次还没发完TXFIFO不够等因数，又实现了一个软件Queue队列，增加了一个排队发送函数LPI2C_DRV_MasterQueueData，该函数判断软件队列是否为空，为空则直接调用LPI2C_Cmd_MasterTransmit直接写硬件TXFIFO立即发送。

若上述是直接写硬件TXFIFO，接下来设置LPI2C_Set_MasterTxFIFOWatermark为0，则必然进一次中断，在中断中调用LPI2C_Set_MasterInt(baseAddr, LPI2C_MASTER_TRANSMIT_DATA_INT, false);关闭发送中断。

若上述是写入软件Queue队列，后续设置TxFIFOWatermark为0，也必然进一次中断，进入中断后，先将软Queue中数据调用LPI2C_Cmd_MasterTransmit发完，再将txBuff调用LPI2C_DRV_MasterQueueData发送，最终txSize为0时，结束发送（发送停止信号），发送相关信号量与事件。

通过上述的软Queue，避免了上层用户发送IIC数据时判断TXFIFO满不能发送，然后死等这种情况，S32SDK通过合理的软队列搭配中断这种套餐，很好的实现了异步发送。通过提供LPI2C_DRV_MasterSendDataBlocking这种Blocking接口，在异步接口的基础上又很好的实现了同步发送。

PS:文字后续又进行了补充（2021/12/22），UML图中可能不能很好的正确表达。
