概述

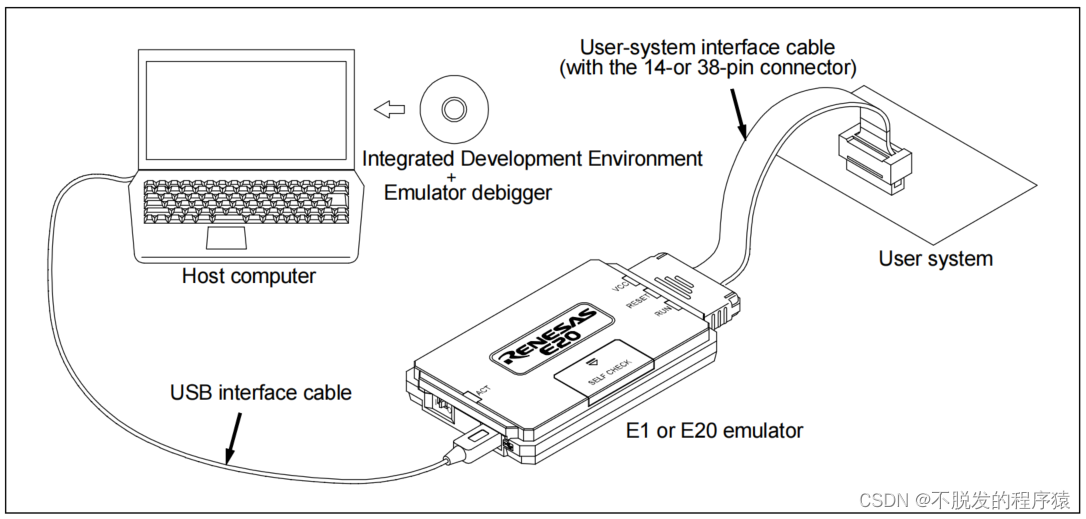

E1/E20是瑞萨官方烧录工具，可将固件烧录到瑞萨MCU芯片中。

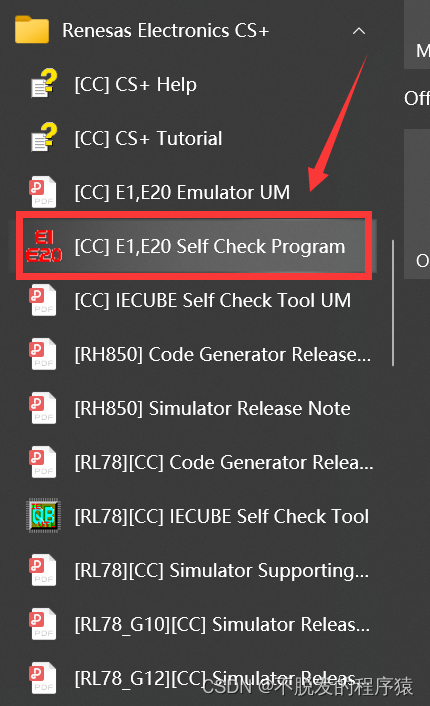

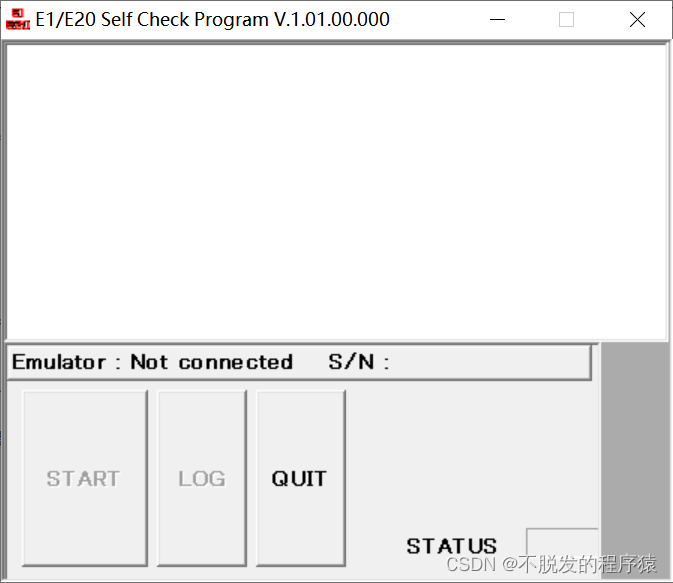

瑞萨官方提供了检测E1/E20烧录工具好坏的软件：[CC] E1,E20 Self Check Program，安装CS+后自动安装，如下所示：

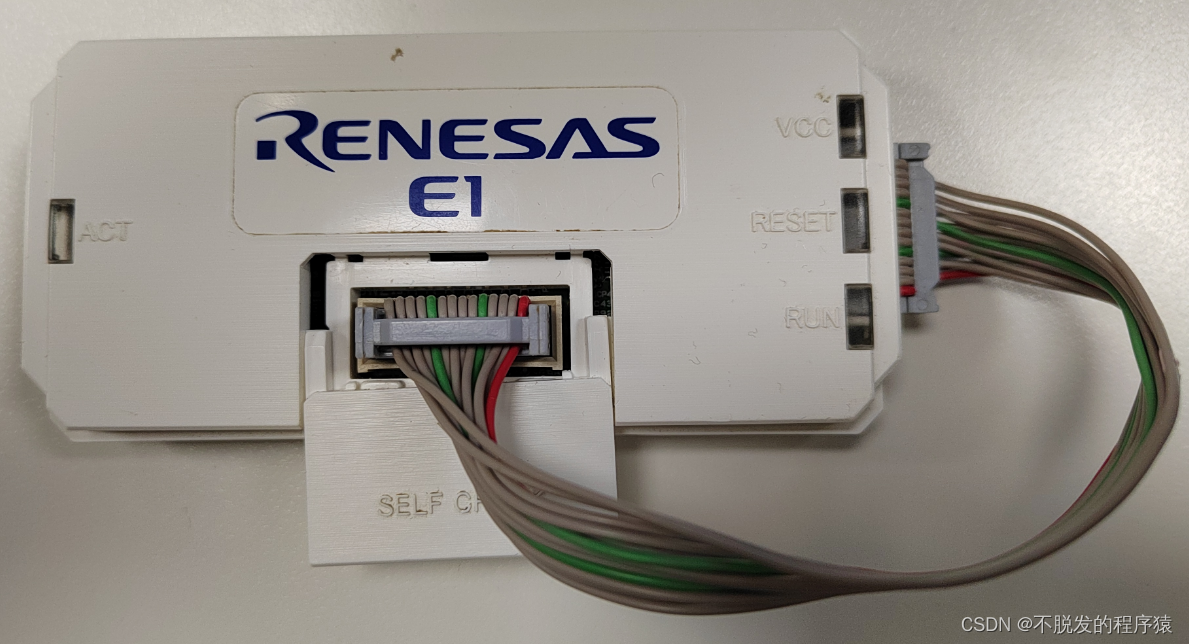

将14pin接口电缆连接在一起，如下图所示：

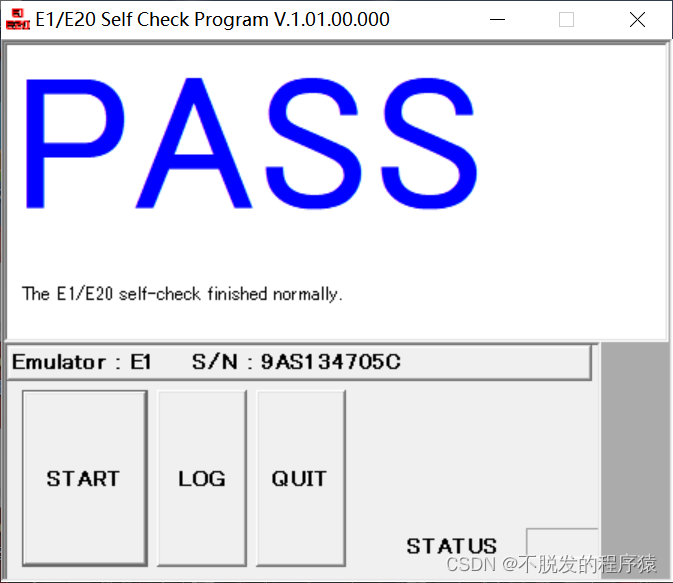

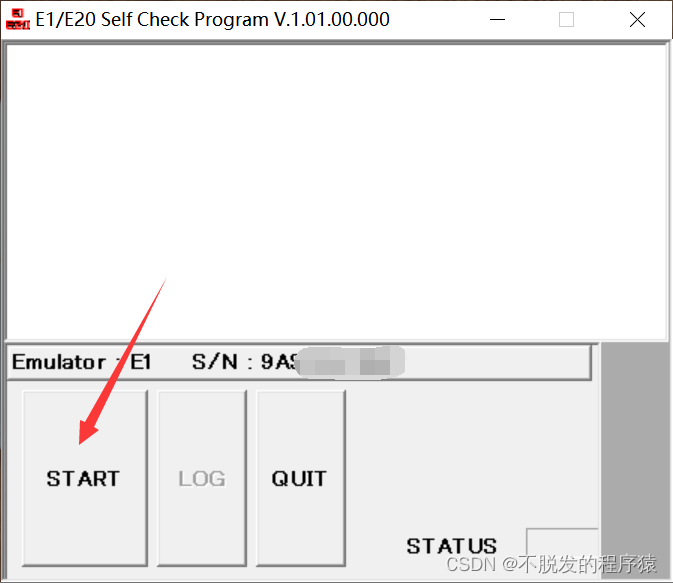

点击：START，查看自检结果，如下图所示：
E1/E20烧录工具有4个LED，状态说明如下：
ATC LED：表示E1 控制软件的动作状态。
- 点灯：表示E1/E20 处于能使用的状态；
- 闪烁：表示USB 驱动程序尚未被识别；
- 熄灯：表示因某种原因E1/E20 而处于不能使用的状态；
VCC LED：表示用户系统的电源状态。
- 橙色：表示由仿真器给用户系统提供电源；
- 点灯（黄绿色）：表示由外部电源给用户系统提供电源；
- 熄灯：表示没有给用户系统提供电源。
RESET LED：表示用户系统单片机的复位引脚状态。
RUN LED：表示用户系统单片机的执行或者暂停。
