前言

本人了解到电动汽车中 OBC和 DCDC 普遍使用TI （德州仪器）DSP 28335和 28035系列芯片 做开关电源控制，电源领域的 工程师 需要对于芯片的配置和 配套软件Code Composer Studio （CCS）有一定的熟悉程度，具体涉及到C语言的编写和 代码管理。在如今追求时效的大环境下， 手打代码 已不适应这样的工况（特别是版本迭代时）。

现如今可以 使用MATLAB中的simulink模块 对DSP TI 28x系列芯片做详细的配置， 即使 使用者在 无代码编写经验仍能直接导出工程 和代码

本文可能适用于

        使用Simulink 简化管理代码应用层，配置底层的 DSP工程师

        入门电源行业的 应届大学生

        无 C 语言基础的 相关领域的工程师

打开官方Simulink的例程{ADC-PWM同步中断}

例程总体思路：

1.ADC开始采样

2.ADC结束采样，触发 采样结束中断，进入中断服务函数（PWM函数）

3. PWM函数运行， 计数器=周期值（CTR=PRD），触发ADC-A模块的 开始转换 事件。

4. ADC 又开始采样，形成闭环

步骤1

打开simulink

步骤2

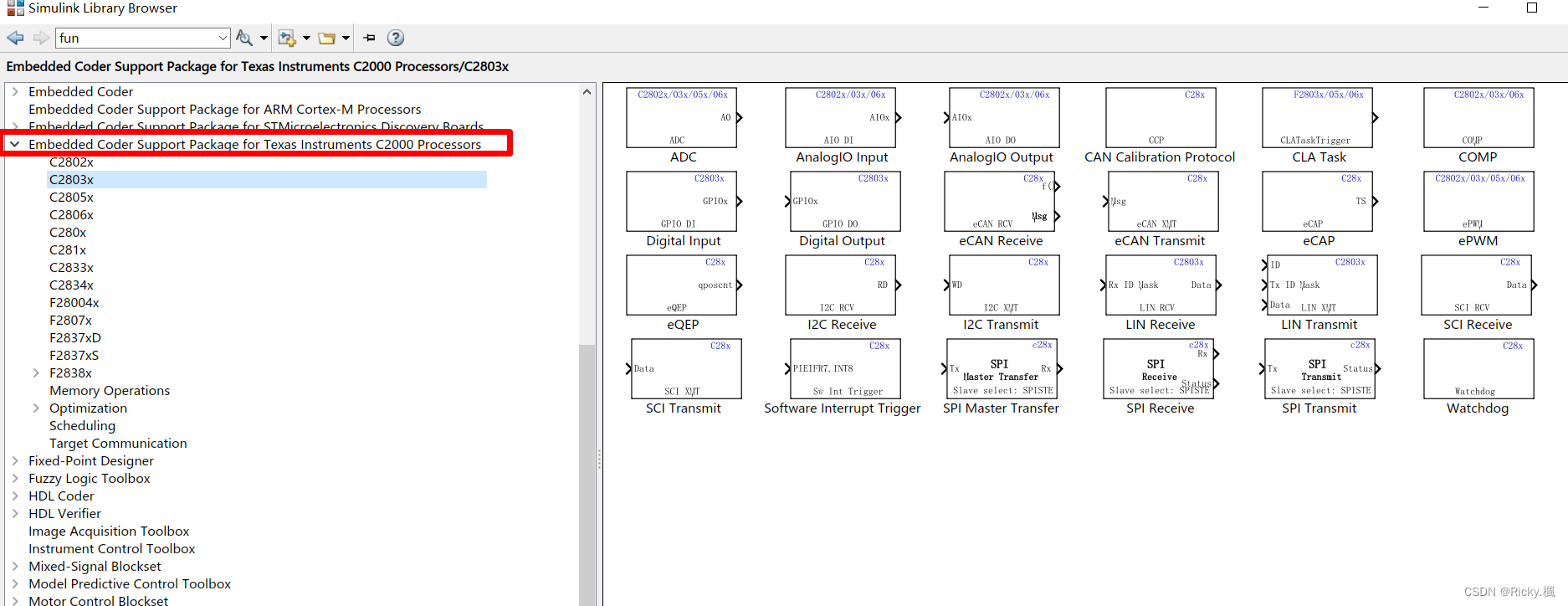

打开 simulink库，找到 Ti 配套的simulink子库（如不会配置请查阅此文章） 当然MATLAB版本越高越好。

 步骤3

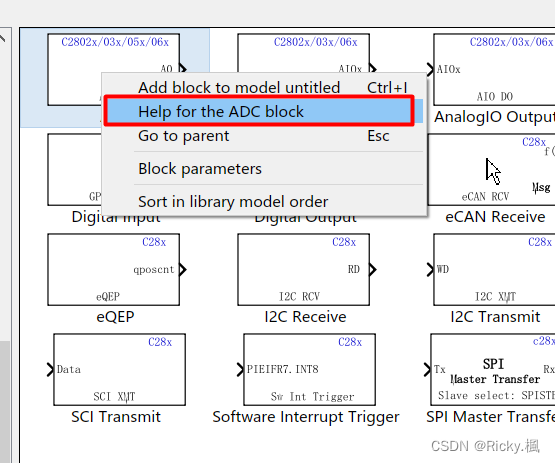

 打开任意一个模块 的 帮助文档 ，Help

步骤4

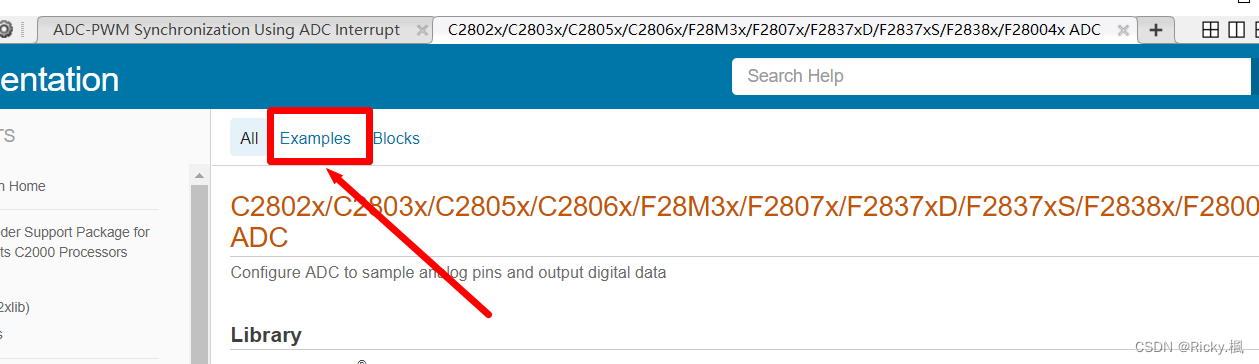

点击examples ，点击modeling，第二个就是我们 今天要讲解的 { ADC-PWM同步中断 }官方例程

 例程讲解

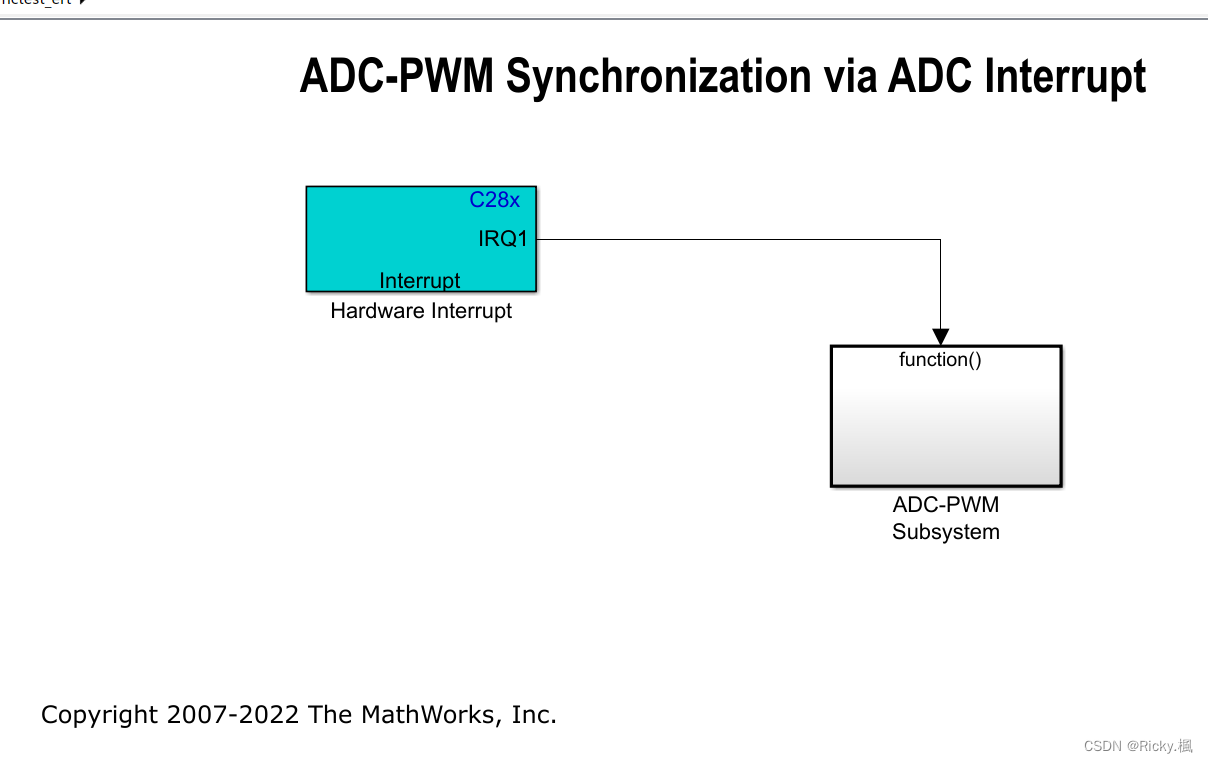

 打开例程是这样的一个框图，

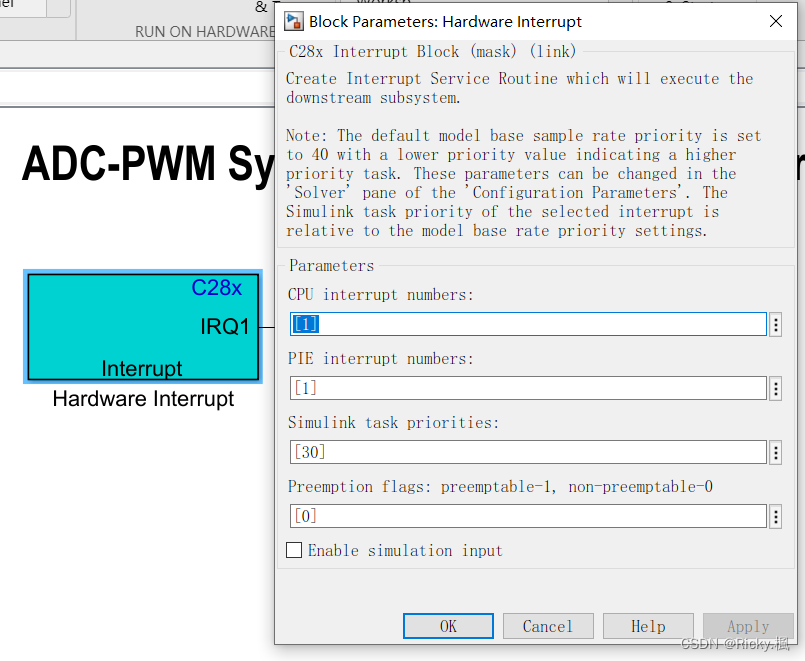

左边是 硬件中断，点进去显示的是 CPU interrupt numbers 和 PIE interrupt numbers，这是什么意思呢？ 我们点击help 查看就知道了

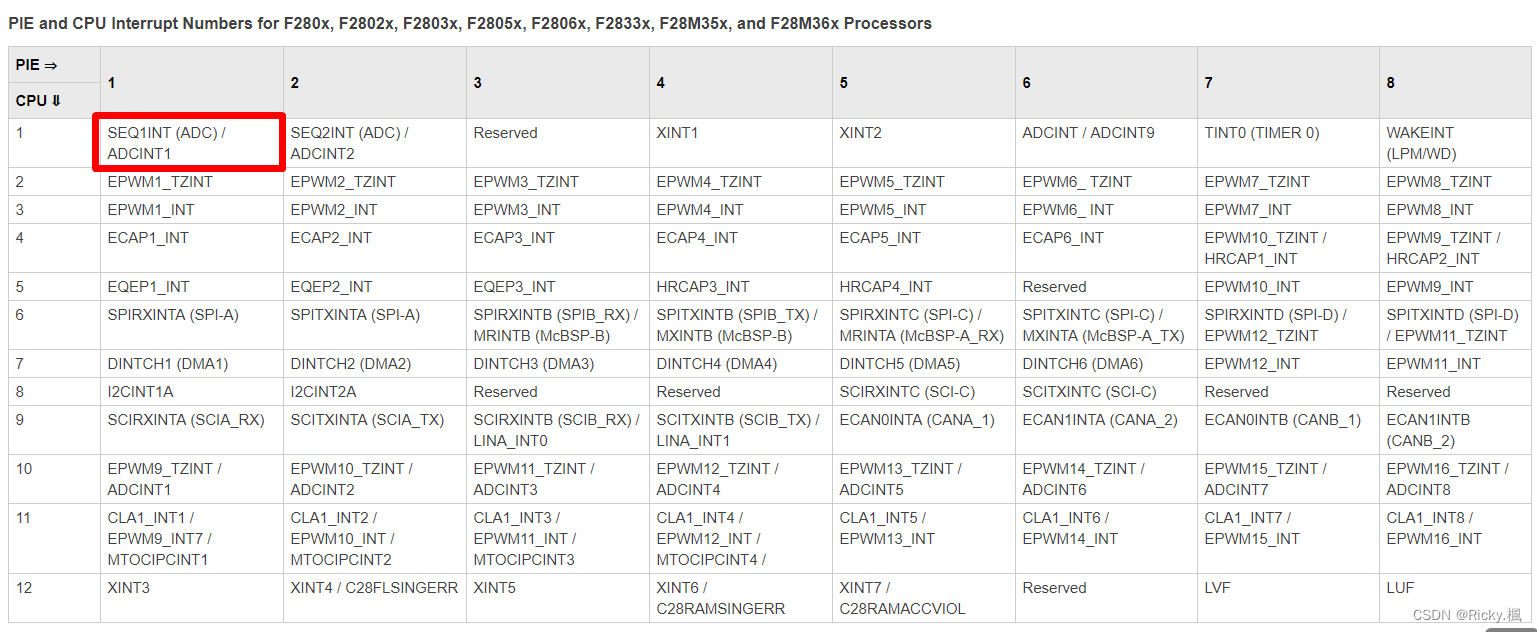

 在 Help 文档中我们查找到 PIE中断对应的 是  ADCINT1 ，意味着此中断是由 ADCINT1 触发的

至于 simulink task priorities 参数，是用于设置中断优先权的，用于多个中断触发时，优先处理哪个中断（比如 ADC中断和 PWM中断同时触发时，可以通过设置 优先处理 ADC中断）

 中断触发后，会执行什么样的 中断服务函数呢？我们点进 右边的 function子模块看看

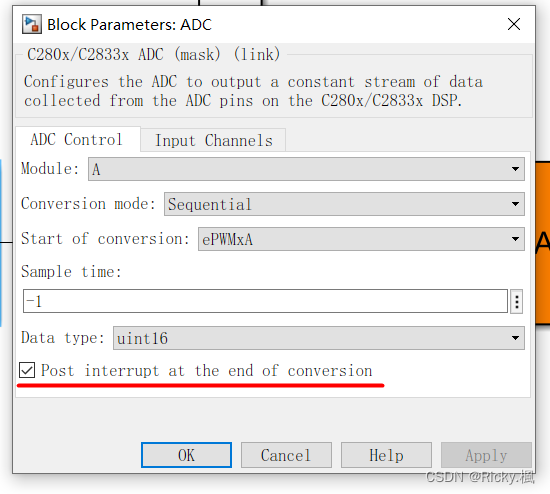

ADC模块中

conversion mode  选择 Sequential——顺序采样（若选择simultaneous ——同步采样）

勾选Post interrupt at the end of conversion——在 采样结束 时触发中断（回到上一步中的PIE中断）

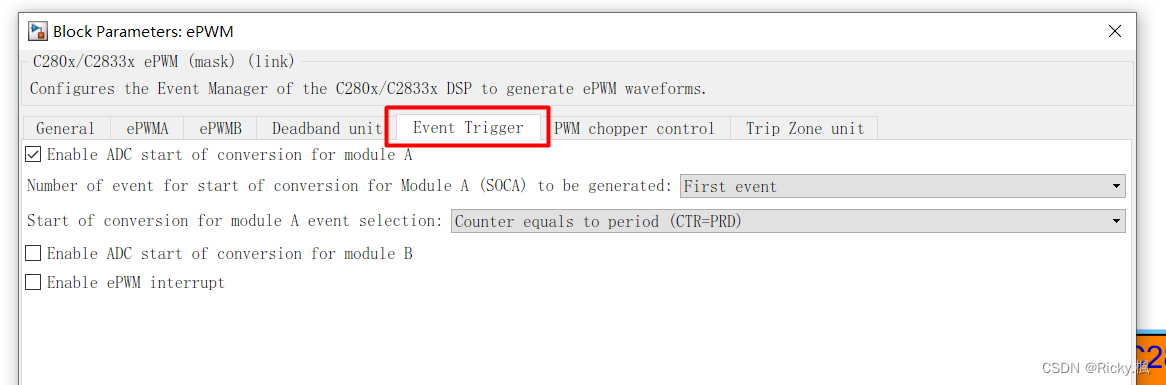

 点开PWM模块（Event Trigger），勾选使能 PWM模块 在 计数器=周期值（CTR=PRD） 对ADC-A 模块 开始转换事件（通过设置 First event，第一事件/第二第三事件 可以排列ADC采样事件触发顺序）

输出C代码和CCS工程

本例程适用于F2833x系列，如需要换成F28035芯片，请在 对应芯片的库文件中调用对应模块 替换配置即可。

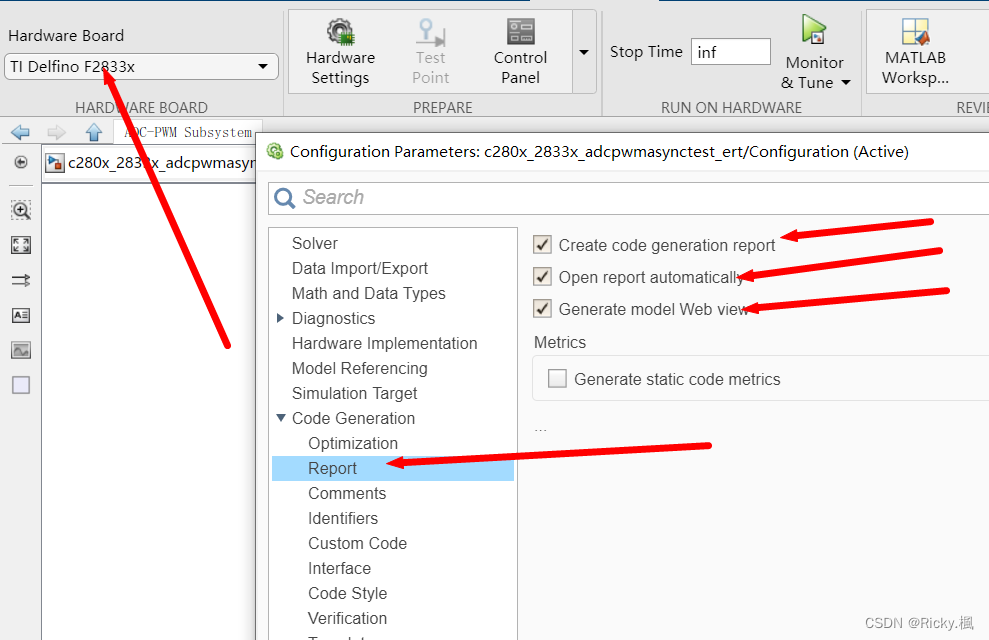

这里 打开 Hardware Settings ，勾选相应选项，方便后续查看代码

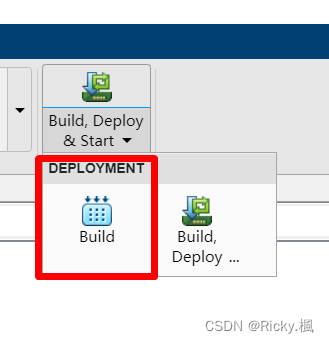

 这里建议使用Build，不建议点击右边这个（右边是直接烧录到硬件里面的）

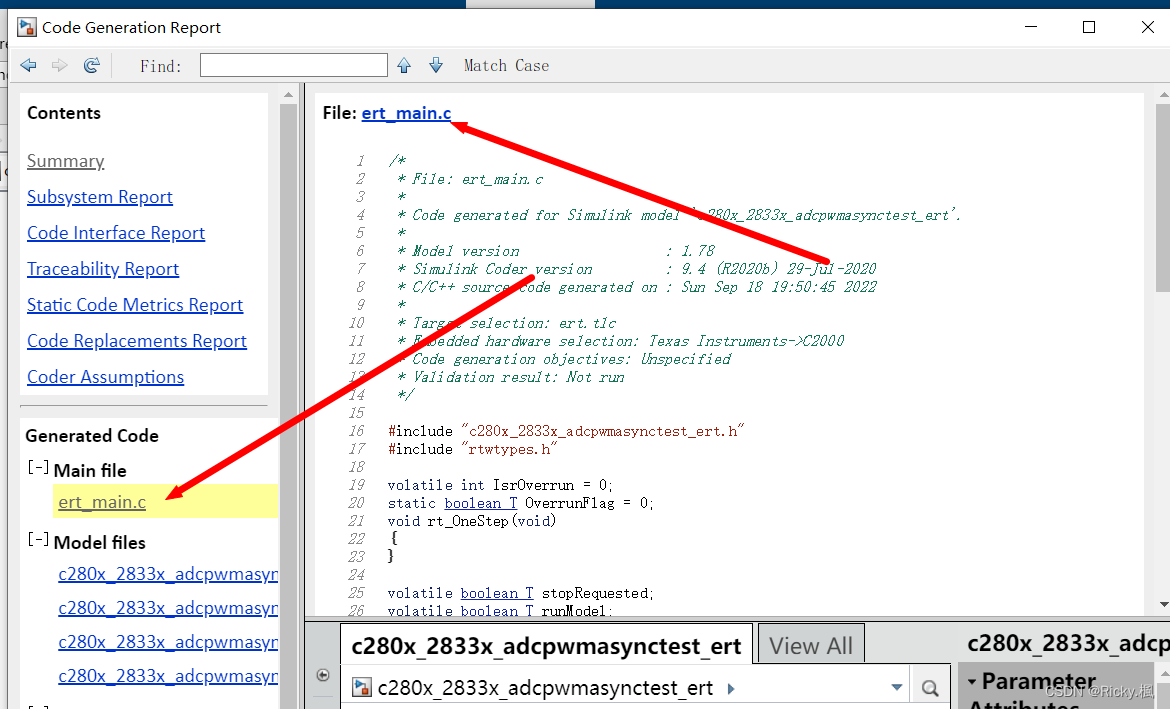

 点击这两个 ert main c 链接，跳转matlab界面

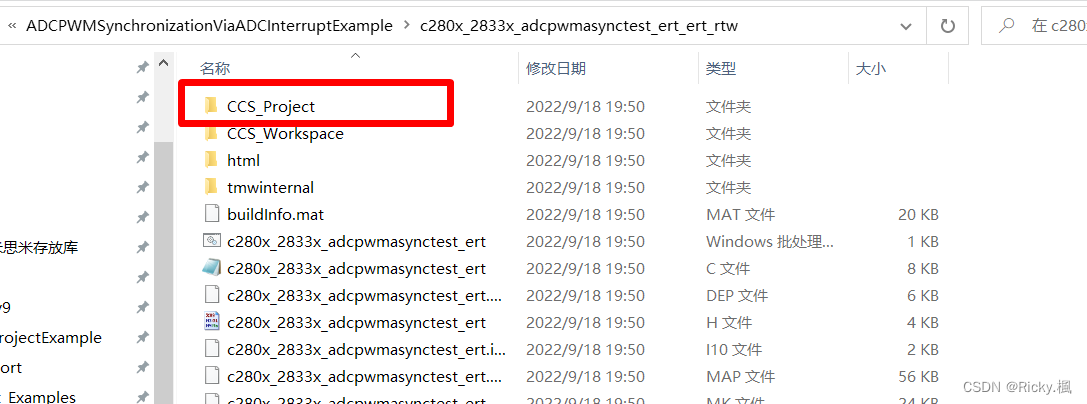

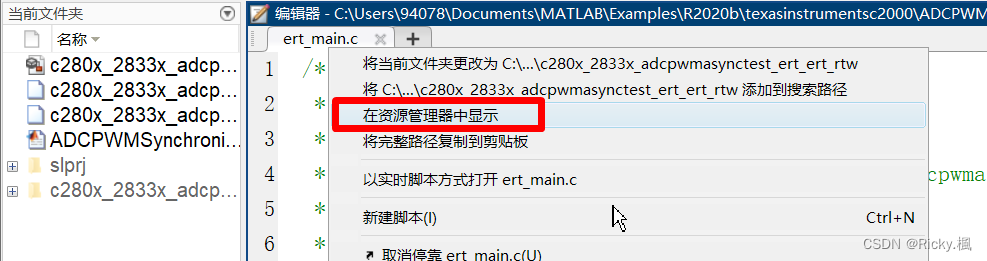

在 文件夹中显示 ，在此文件夹中 即可找到CCS project，随后导入CCS软件即可

最后梳理一下 整个程序流程

1.ADC开始采样

2.ADC结束采样，触发 采样结束中断，进入中断服务函数（PWM函数）

3. PWM函数运行， 计数器=周期值（CTR=PRD），触发ADC-A模块的 开始转换 事件。

4. ADC 又开始采样，形成闭环

结语：

都看到这里了 ，不妨在评论区讨论一下吧，(#^.^#)
