前言

simulink来搭建模块还是相当方便的，这一次我们来介绍定时器和按键外部中断的模型搭建

一、定时器

定时器模块相信学过单片机的同学都不陌生了，这是极其重要的一部分，下面就介绍一下定时器在simulink中的运用

在simulink中，我们可以发现在已给的模型里并没有定时器这个模块，那么它去哪里了呢？

答案在：

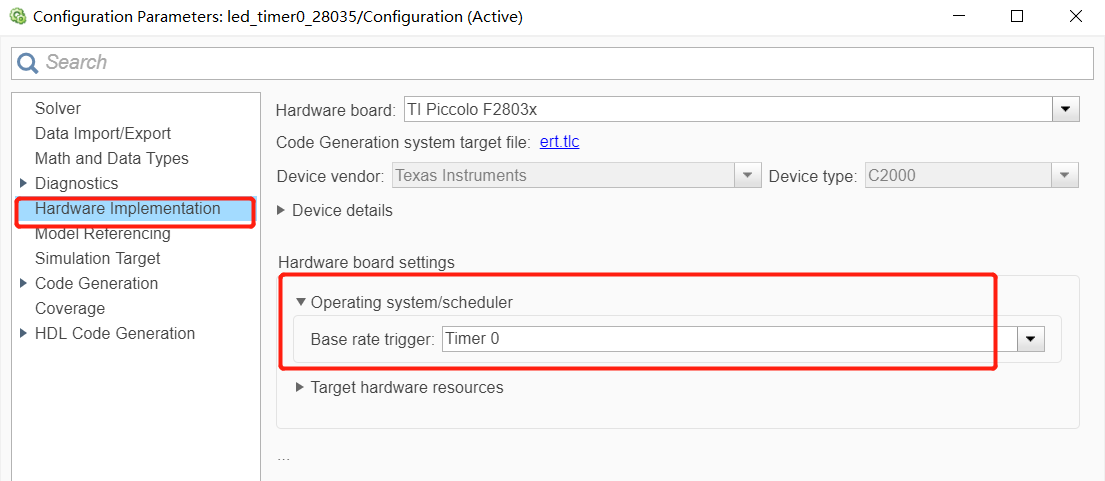

我们可以看到它系统内定了它的基础速率触发是采用了定时器0（默认），也就是说，你模块里使用的采样时间都是源自定时器0了，这就相当方便了

当然我们还可以看到：

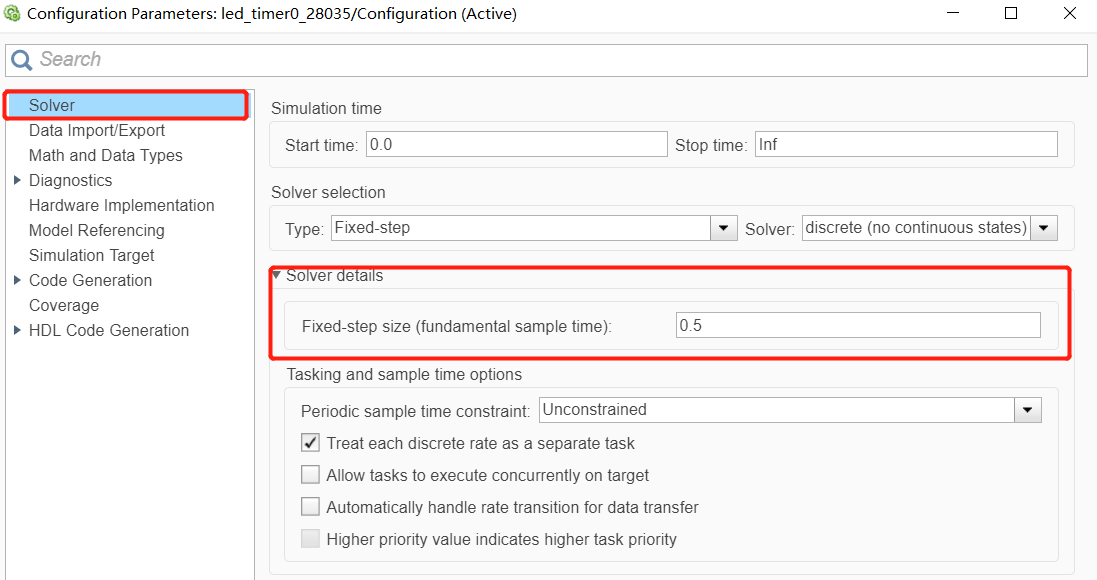

在设置里面还有这个基本的采样时间设置，那么这个原始值是auto（自动），但是这里我设置为0.5，意思就是0.5s的采样时间，那可能大家就会好奇这里设置0.5s，但是我们模块里的采样时间设置为1s，会不会产生冲突呢?

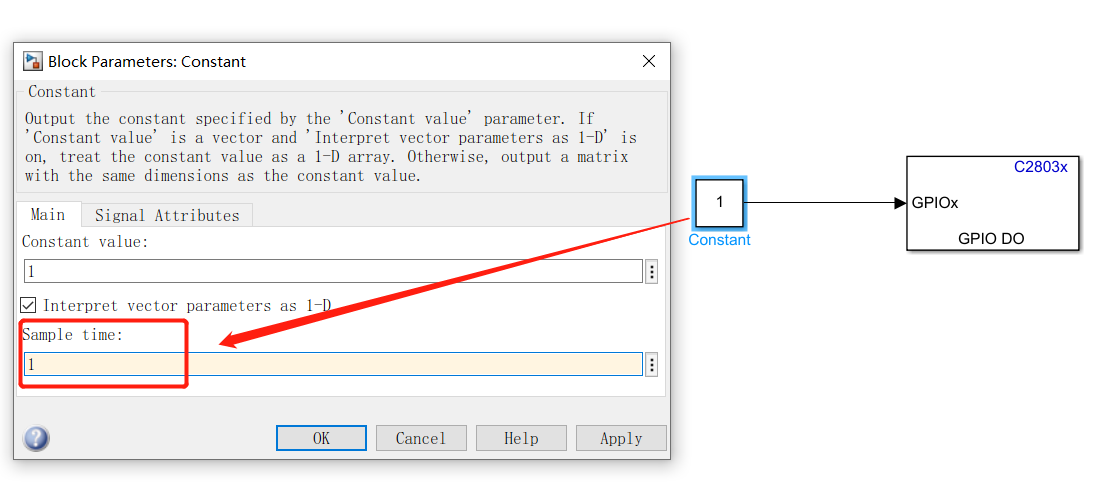

其实不冲突，但是会有优先级别的产生，若是基本采样时间设置为0.5，但是模块采样时间设置为1s，那么优先级别高的一定是模块采样时间，即执行1s程序，这里就是1s闪烁

但是若是设置模块采样时间为inf (无穷大）或-1，那么就会执行默认的基本采样时间0.5s，若是基本采样时间设置为auto，那么这两个输入inf和-1就相当于不采样了，即连续模式。

二、按键外部中断

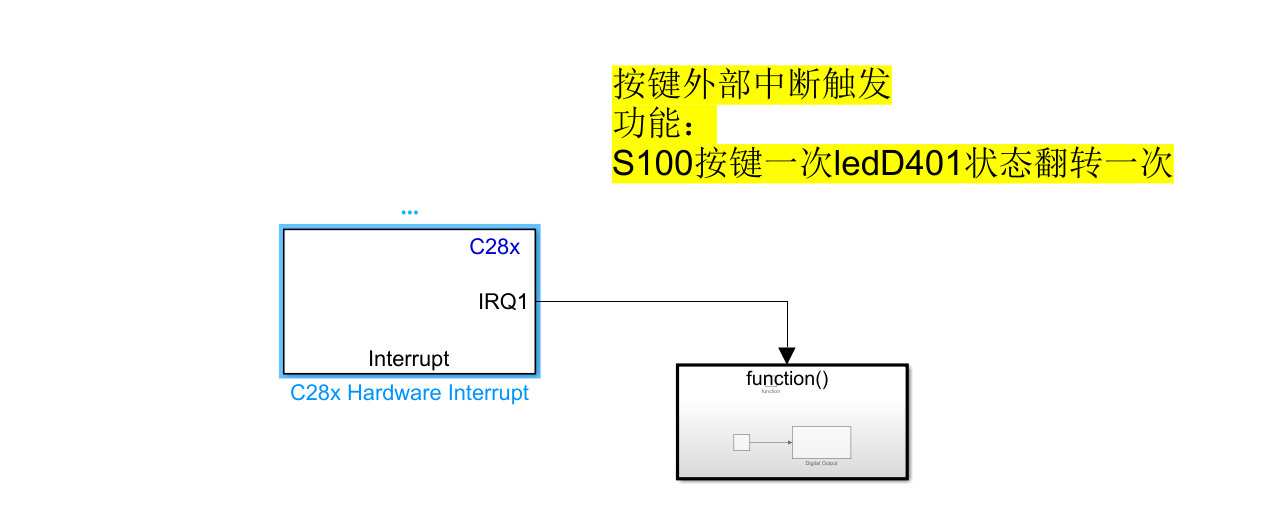

首先搭建好基本模型，这里利用外部中断1，采用下降沿触发的按键中断，该模型主要实现按键中断触发函数功能，触发函数内主要是基本的led翻转模型

下面介绍一下基本的模型配置

 首先是如何把规定的GPIO口设置为外部中断，还有配置成上升沿或者下降沿触发，28035的库里面是没有这样配置的，只有一个硬件中断配置模块，那么我们就要到设置里面去找了

这里就已经配置好了，我配置了GPIO27，下降沿触发

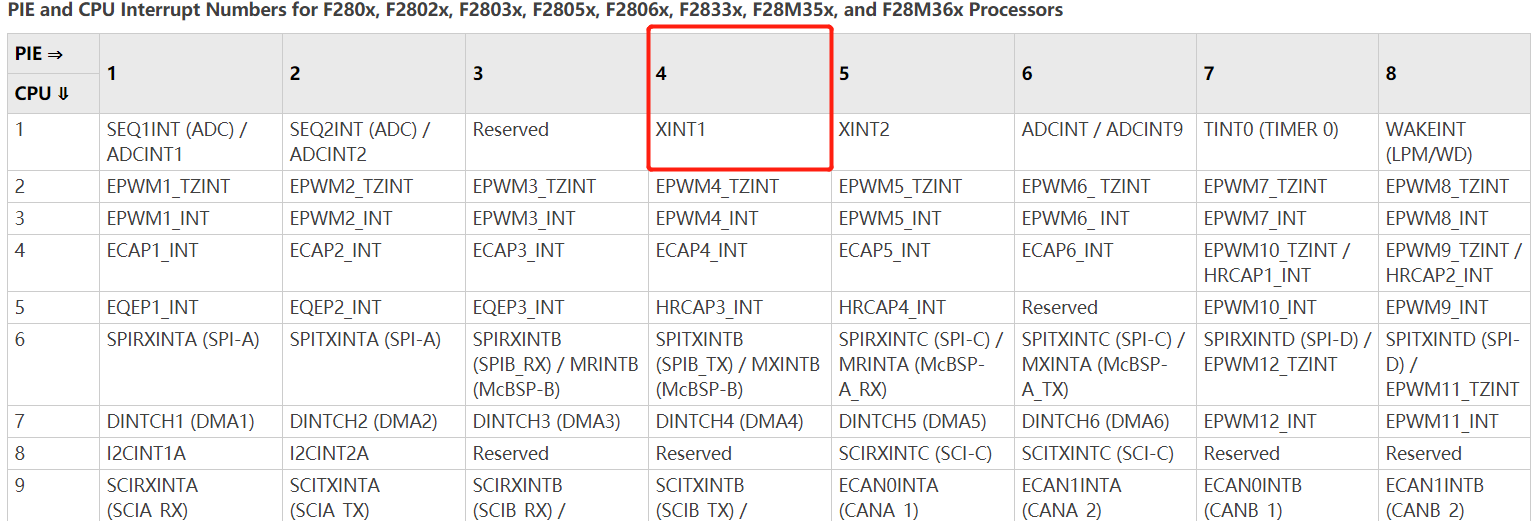

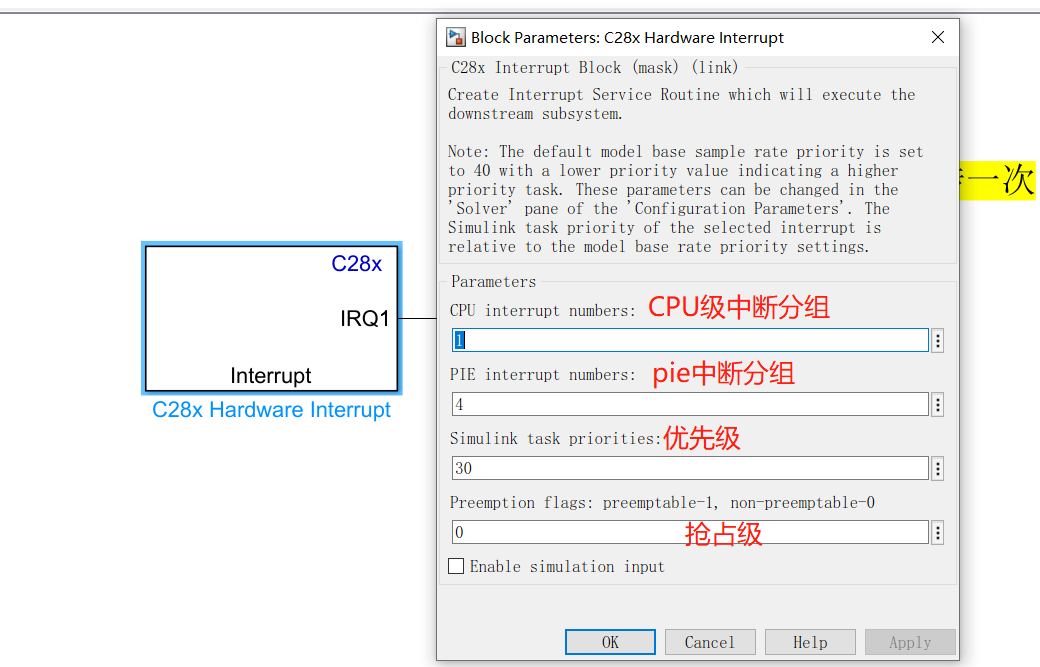

下面是硬件中断模块配置，为什么是1和4呢，右键模块，拉到下面help,到里面可以快速查找中断分组，或者可以到说手册书籍查阅

配置好后，下面就是触发函数配置了，这就相当于我们写程序的中断函数了

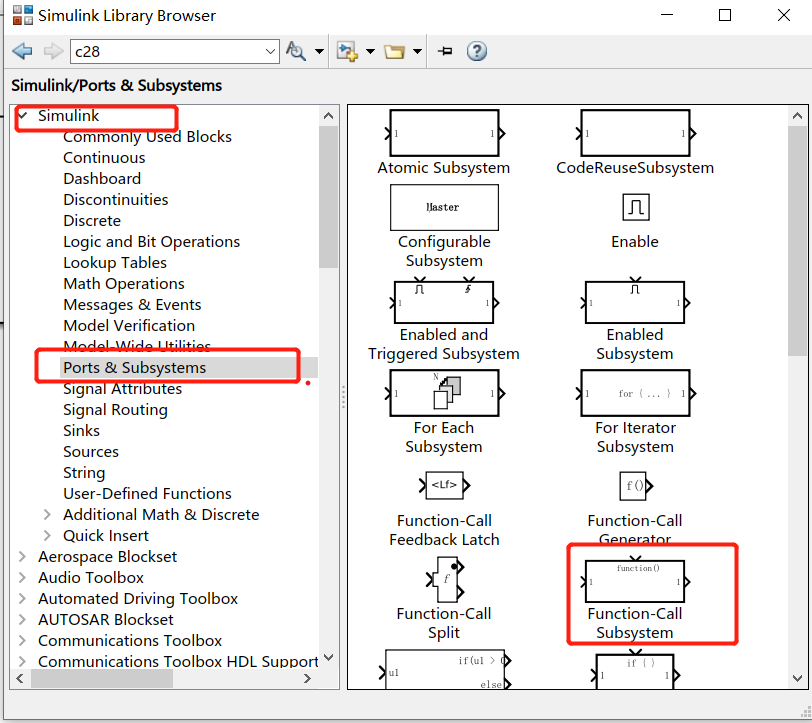

下面先找到触发函数模块，可以双击左键输入function即可查到，也可以到库里面查找

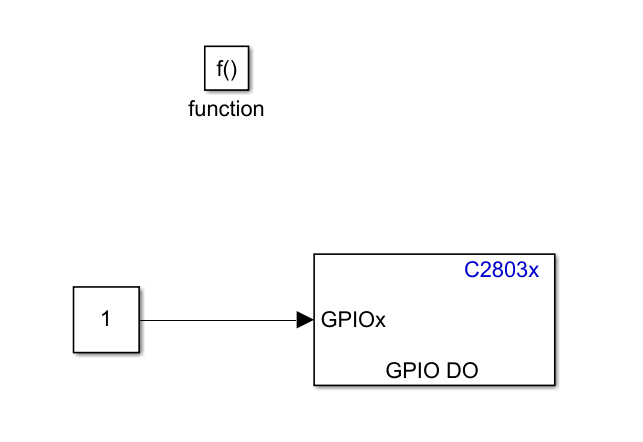

选择后连接好，就可以在该系统里面写自己想要的中断函数了，这里就是简单实现led按键翻转

 最后再成功烧录，按下既定按键，就可以观察到翻转现象了
