使用 MATLAB 生成 DSP 使用的.c算法

本文使用软件为 MATLAB2018a 和 CCS5.5

使用硬件为 DSP C6748

1. 使用 MATLAB 生成.m 文件

    1.1 在 MATLAB 中新建一个函数（.m 文件）

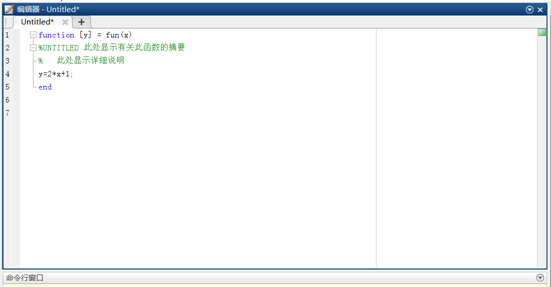

    1.2 编写函数 .m文件，编写一个简单的算法y=2*x+1

    1.3 保存函数 .m 文件

          注意：函数 .m 的函数名需要和文件的文件名一致

    1.4 验证算法

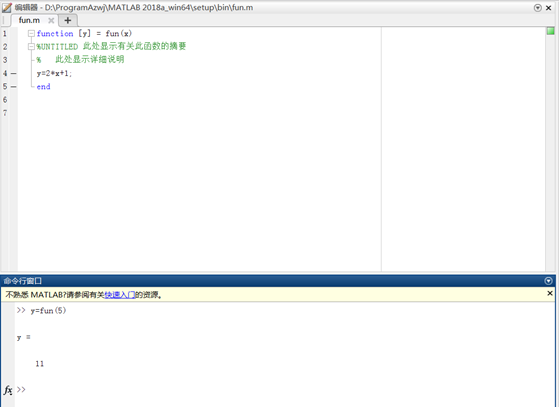

        在命令行窗口输入 y=fun(5),得到 y=11，验证算法正确

2. 使用 MATLAB Coder 生成 .c 文件

    2.1 点击 MATLAB Coder

         打开 M C，出现如下图对话框

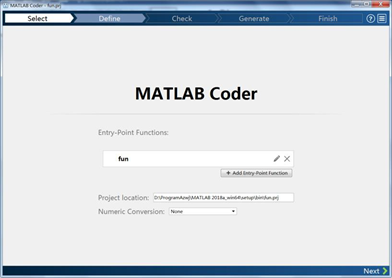

    2.2 选择要转换文件，点击 NEXT

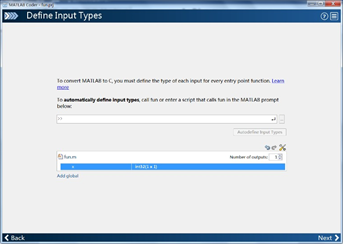

    2.3 点击 Let me enter intput or global types directly,自动添加在函数中使用的变量，点击 NEXT

    2.4 添加文件，自动检查错误，检查后点击 NEXT

    2.5 点击“More Settings”

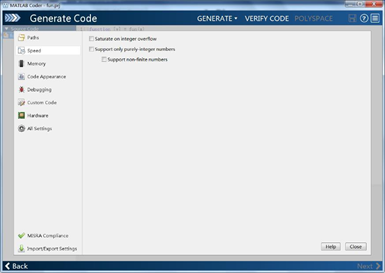

          在弹出的对话框中，单击“Speed”，不选“在整数溢出时饱和（Saturate on integer       overflow）”          和“支持非有限数（Support non-finite numbers）”, 单击“Close”

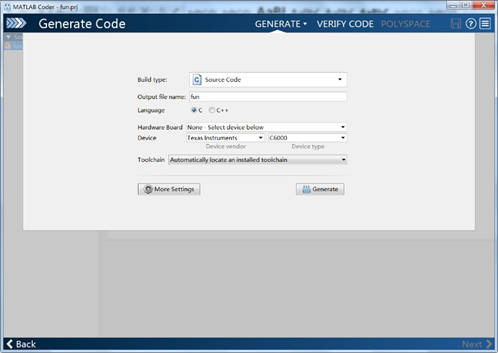

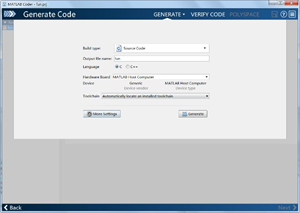

        在 Generate Code 对话框中如下选择

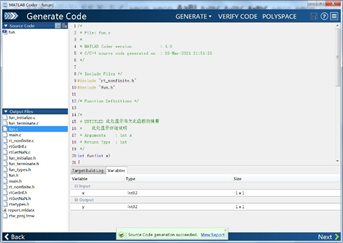

单击Generate,弹出如下对话框

3. 将程序转移到 ccs 项目中

    3.1 将上图的 22 行到 23 行粘贴到 CCS 项目中 ISR 的变量声明部分

    3.2 将上图的 24 行到 36 行粘贴到 CCS 项目中 ISR 的算法部分

    3.3 在生成程序的过程中，M C 创建了许多文件，我们不使用这些文件！

    3.4 我们只需要从 fun.c 文件中提取变量声明和算法部分

    3.5 如果有未声明的其他变量，读者还应自己手动声明

4. 将迁移到 CCS 中的算法下载到 DSP 中

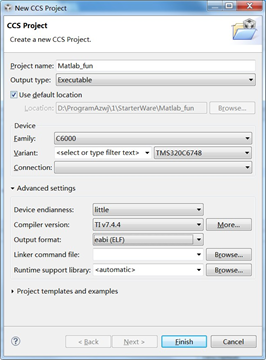

    4.1 新建一个 CCS 文件“FILE” ---> “NEW” -->“CCS  Project”,在弹出的对话框中做如下选择

          点击 finish，完成工程的创建

    4.2 在CCS 中复制 MATLAB 生成的程序

    4.3 鼠标右击文件，单击“Build Project”

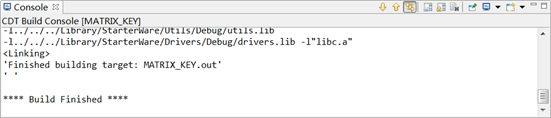

        在“Console”对话框提示成功创建 .out 文件，说明程序无错误，移植成功

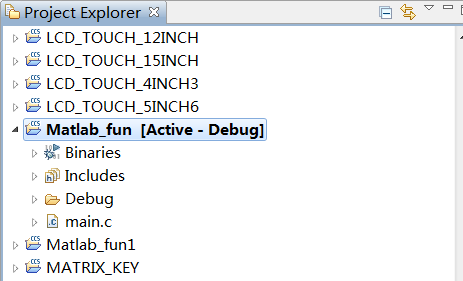

        且在 Matlab_fun 目录下也生成 .out 文件

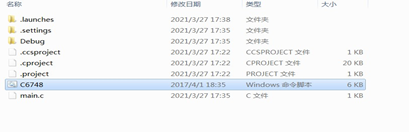

    4.4 从光盘自带文件向 Matlab_fun 目录拷贝 C6748.cmd 文件

    4.5 进入 debug 模式

        在菜单栏下选择“VIEW”à“Debug”,进入 debug 模式

        右击文件 à“Debug as”à “Debug configurations”à 选择文件

    4.6 烧录文件
