写在前面：
软件环境的搭建先不写了，等后续再补上来，专栏主要记录使用Simulink进行DSP C2000程序开发的学习过程

第一章 仿真环境配置

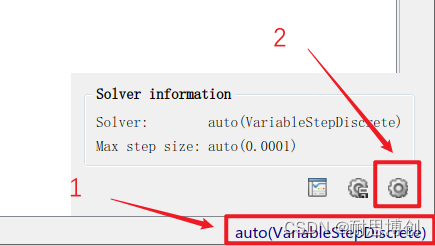

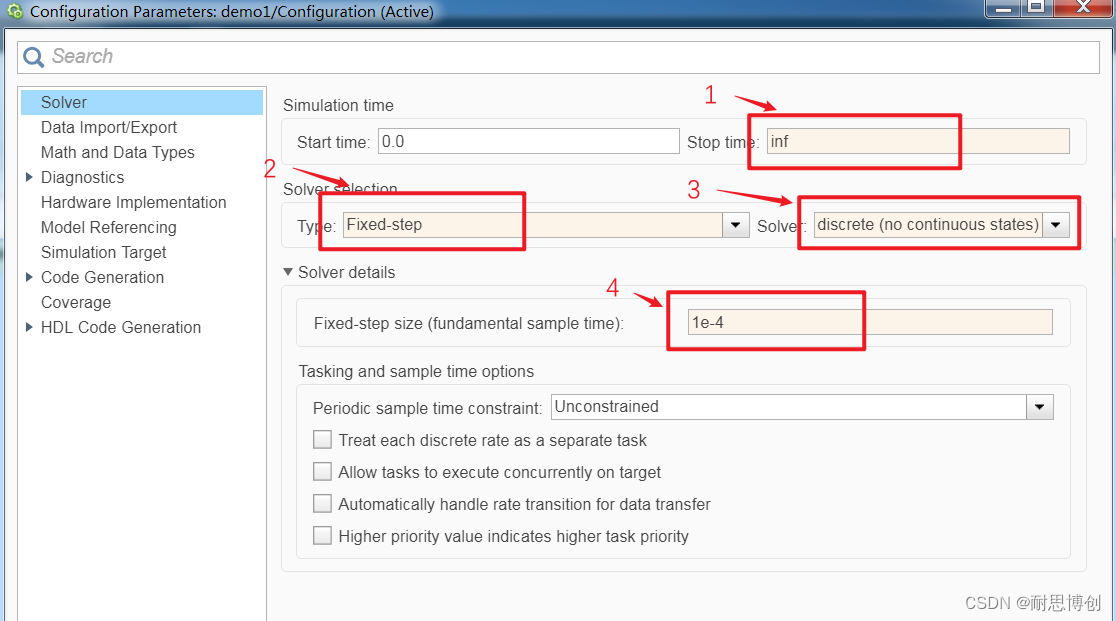

1.设置步长

• 上图中 4 需要根据实际情况进行设置，程序生成后会产生一个Time0定时器，此时间为进入中断的时间，此时间可以适当增大，以防止程序频繁进入中断，影响程序正常运行。

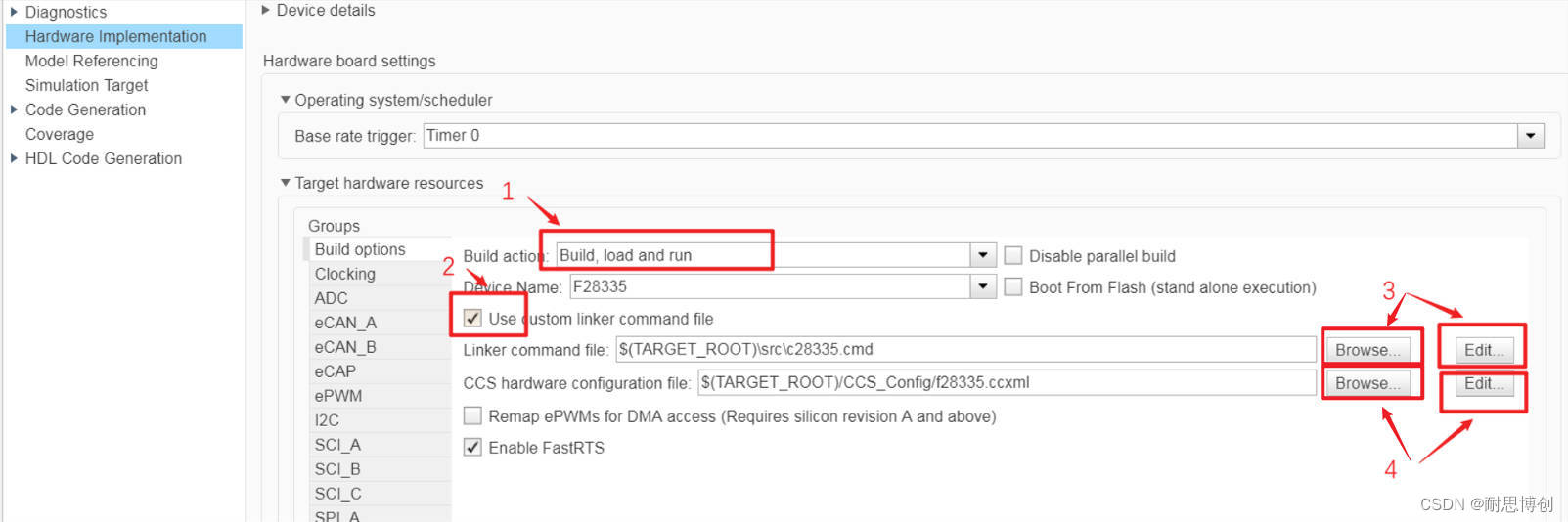

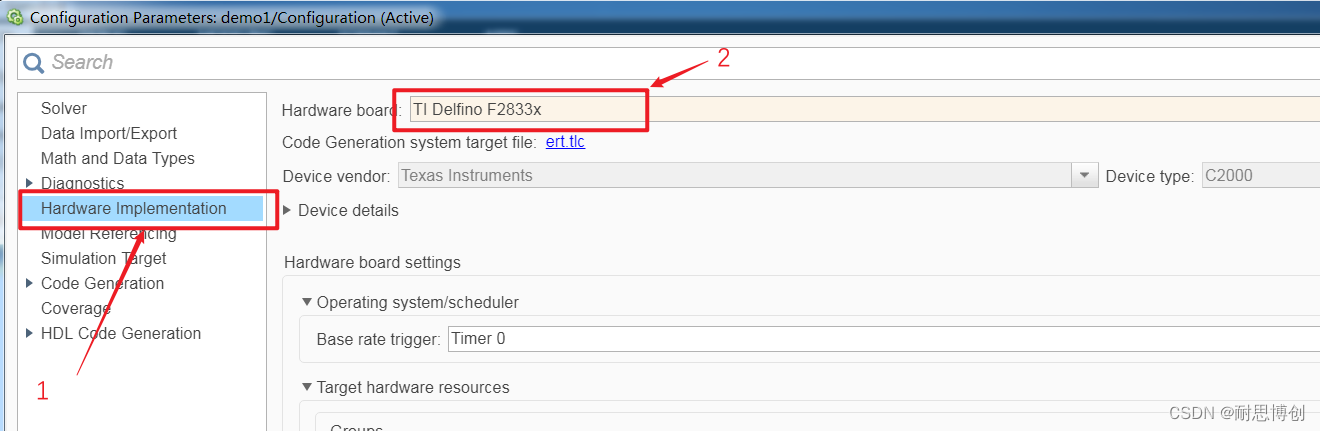

2.设置硬件

• 上图中 3设置存储的**.cmd文件，可以使用Browser导入写好的**.cmd文件，也可以使用Edit对**.cmd文件进行直接修改(不推荐)。关于cmd文件的结构及修改方法，此处不做具体介绍，请自行百度。
• 上图中 4设置Target配置，可在CCS中Target Configuration设置完成后通过Browser导入，也可以通过Edit直接修改其对应的XML文件。

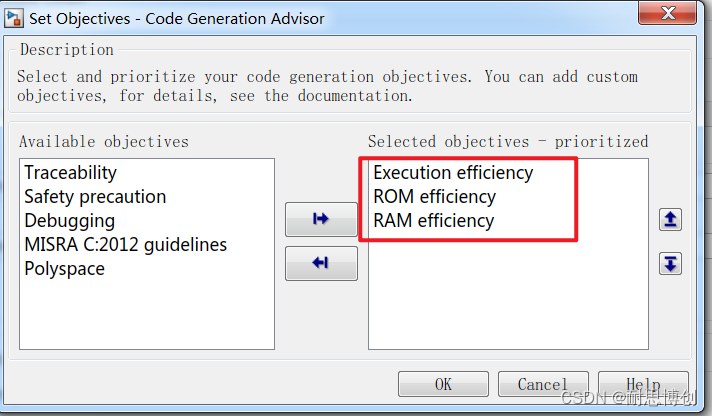

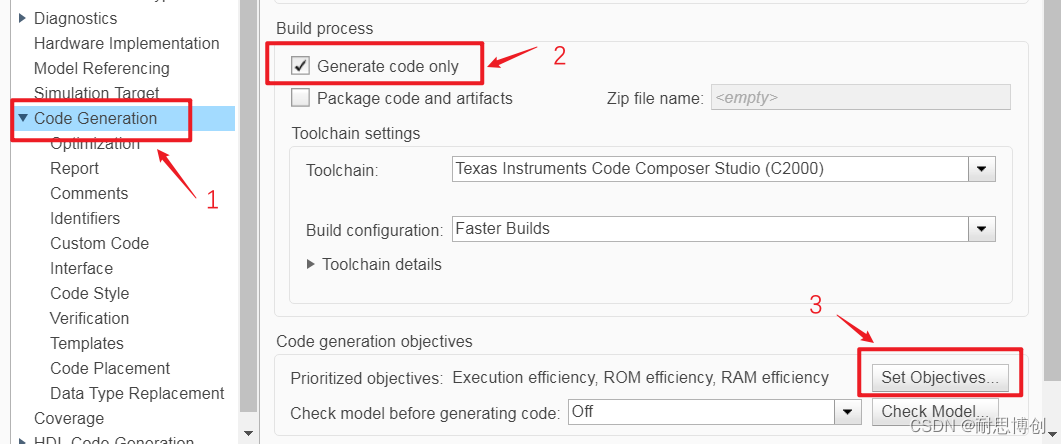

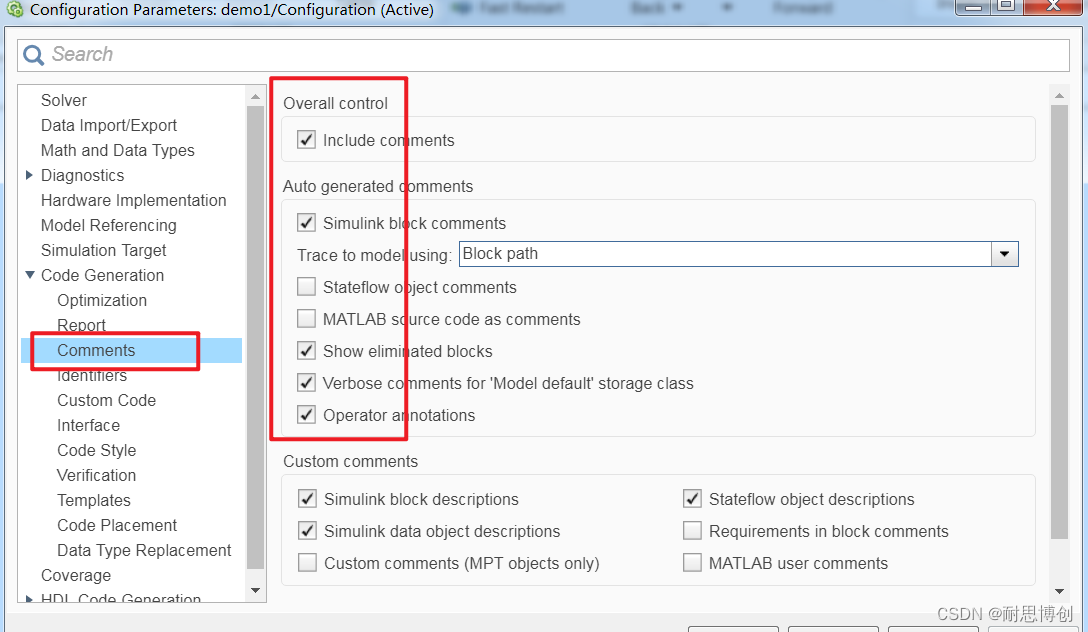

3.设置代码生成部分

• 至此，Simulink的仿真设置已经完成。

Subsystem单独成块方法

• 在低版本中，可以通过Model Configuration Parameters->Code Generation->Interface->Code Interface最下面的Configure Model Functions中进行修改，其修改过程可以参照Simulink代码生成：Step函数接口配置进行修改。

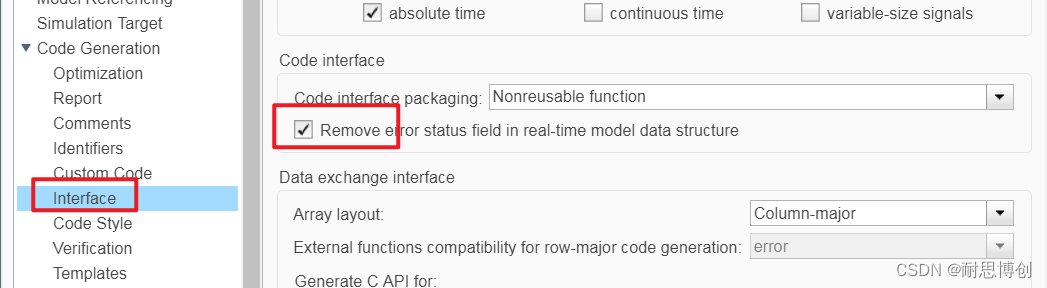

• 但是在新版本中，MathWorks取消了该选项，如下图所示。

• 目前没有找到其统一配置的设置入口，因此采用对单个Subsystem模块进行配置的方法实现上述功能。具体操作如下。

新版本

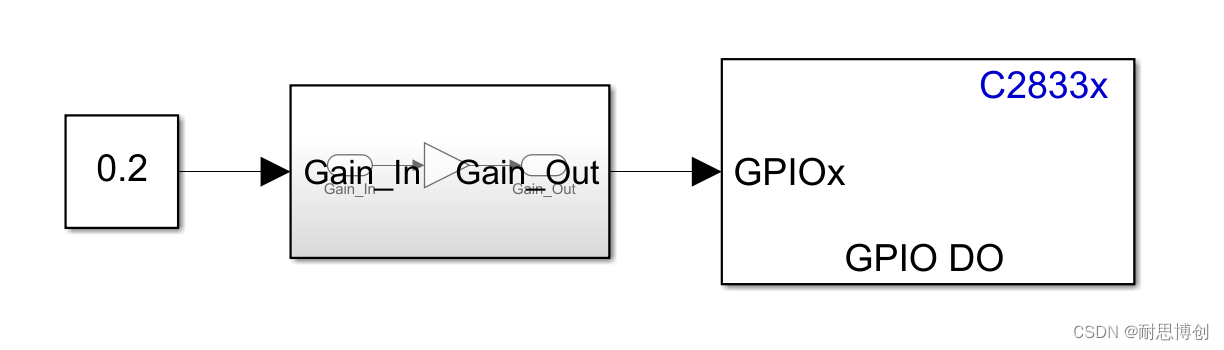

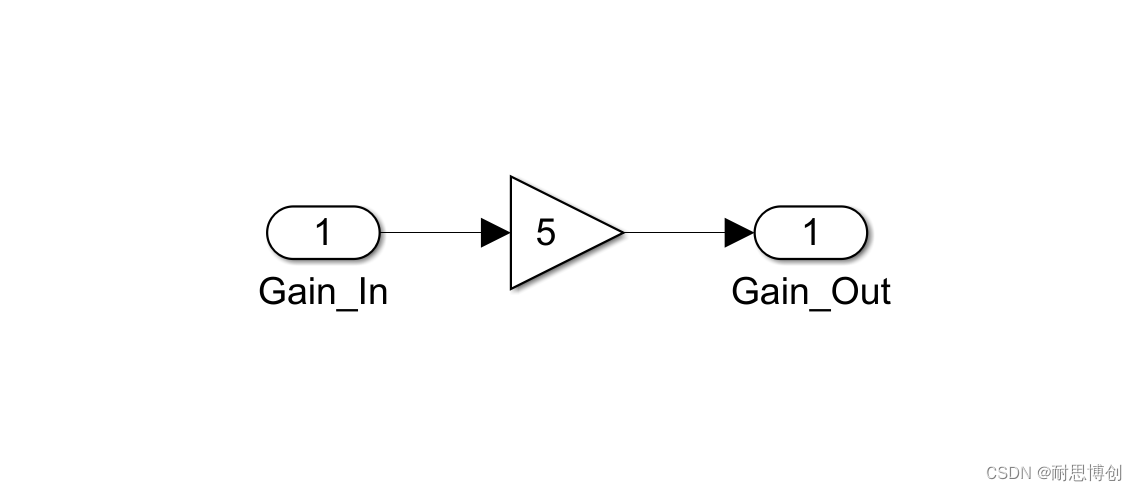

• 使用一个GAIN模块实现输入乘5输出为例进行演示，其模型如下。

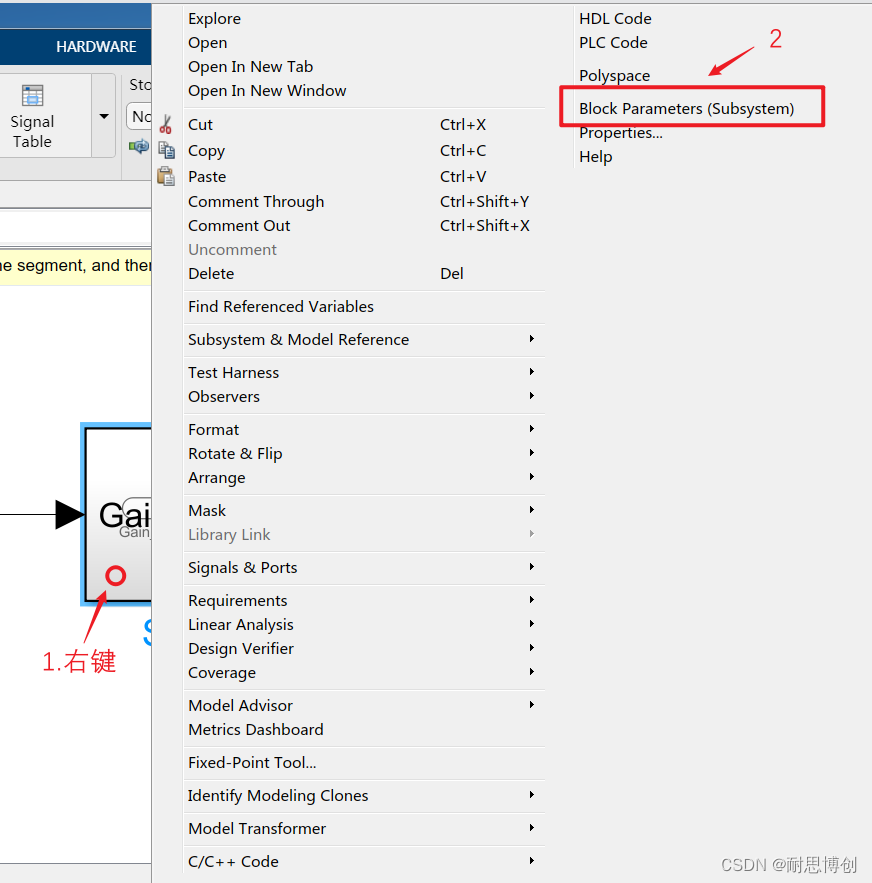

• 在Subsystem上右键，选择Block Parameters(Subststem)

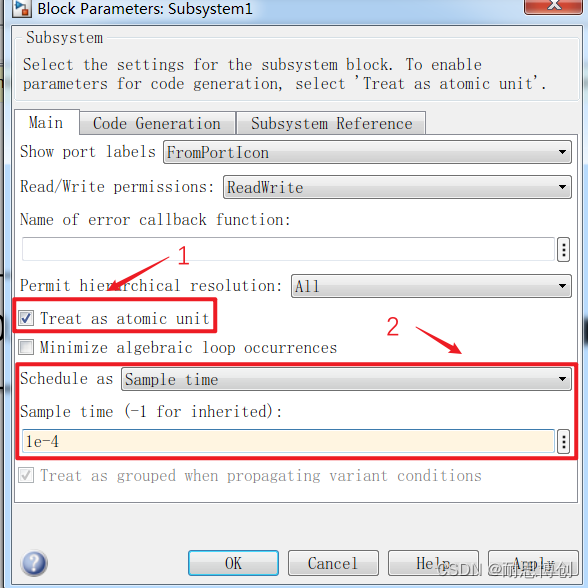

• 勾选Treat as atomic unit，并设置采样时间。如果子系统中的模块可以不同的速率运行，则为子系统指定继承采样时间，此处为-1；如果所有模块必须以相同的速率运行，则将与此速率对应的采样时间指定为Sample time参数的值。（此处更详细的信息请查看MathWorks提供的帮助文档。）

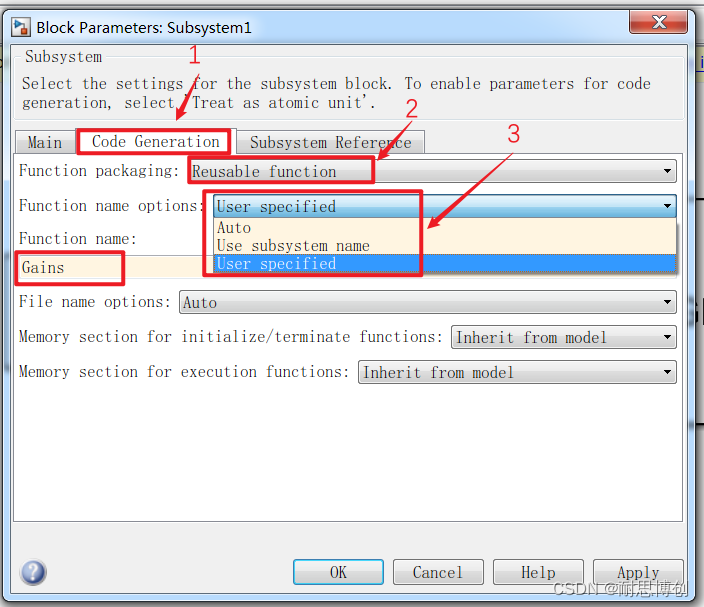

• 完成上述设置后点击Code Generation，将2设置为Reusable function，3可以根据自己需要进行设置，若设置为User specified，则需要输入函数名，此处输入Gains进行验证。其中File name options也可以进行单独设置，选择Auto则不会生成新的.c文件，选择其他选项回升新的.c文件，此处保持为Auto。

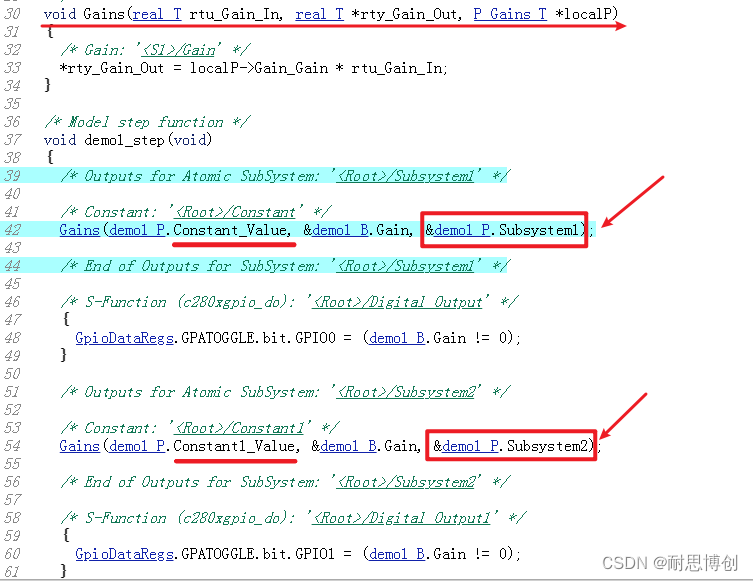

• 编译代码，可以看到此时Gains函数已经以子函数的形式生成。

• 在复制Subsystem时如果不修改函数名，即使修改Subsystem中的参数，但是不对其中模块进行修改，则在生成的C代码中也不会生成多个Subsystem函数。若要生成多个Subsysem函数，应修改函数名(Function name options)。
