前言

想记录一些我在工作和学习过程中遇到的问题

4g模块：WH - LTE - 7S1

单片机型号：STM32G030C8T6

目的：单片机将测得的温度数据通过4g模块，上传至有人的云平台

一、有人云平台添加设备及变量

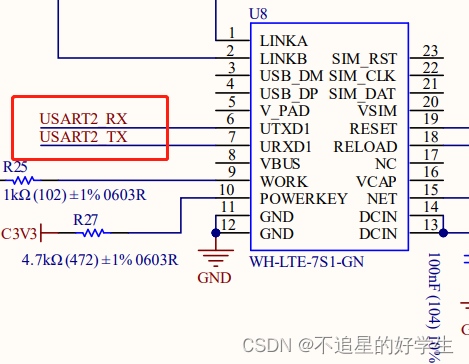

使用单片机不同的就是WH - LTE - 7S1的指令需要单片机通过串口发送，硬件上单片机与7S1串口连接。

添加设备有人云说明书和教学视频都有，可以进入官网，WH - LTE - 7S1这个模块只能支持ID方式添加：这里我贴一个连接http://cloud.usr.cn/document/295.html，每个模块如何添加都可以找到。

接下来是添加变量：http://cloud.usr.cn/document/322.html

（我尝试把单片机如何添加的过程写下来，篇幅太长了，如果有人看到这篇文章，想了解单片机如何通过4g模块上云，可以加我qq903943908，一起讨论）

二、有人云数据通讯协议：modbus rtu

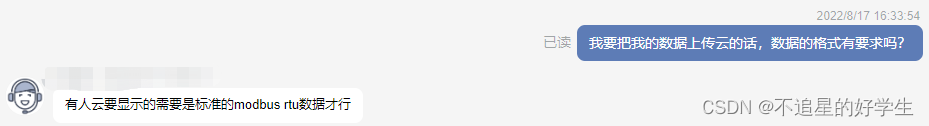

单片机要和有人云通讯要解决通讯协议的问题，咨询客服：

1、首先是单片机接收主机报文

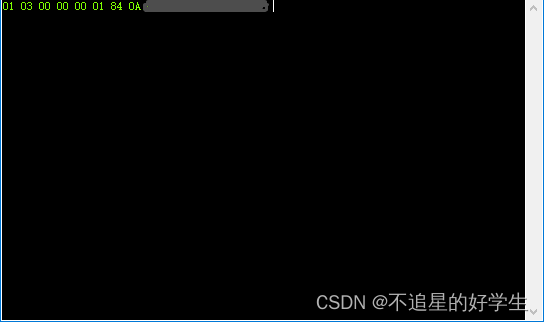

modbus是严格的主从通讯，只有主机发送了数据，从机才能做出应答，从机是不可以主动向主机发数据的，所以单片机就要首先提取查询指令，我们通过串口提取到有人云发送的查询报文是：

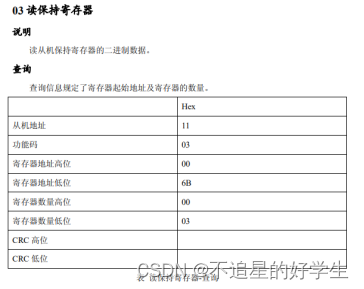

这段把报文各数据的意义：第一个八位数据01：从机地址；第二个八位数据03：功能码；第三到六的八位数据是寄存器地址；最后是CRC校验位。数据格式如下图：

单片机对主机发送的报文进行处理，我的处理方式是：依次判断是否收到01和03，如果是就继续判断收到的是第几个寄存器。

2、单片机发送modbus rtu报文，将十进制数据转换十六进制

因为我需要发送的数据是温度值，而我的数据是十进制的，modbus协议是十六进制的，首要解决的就是将十进制的值转换成十六进制，我贴一个自己写的程序：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
/****************************************************************
功
能：十进制转换十六进制
参
数：dec：十进制数
返回值：无
*****************************************************************/
uint8_t hex[2];
//存放十进制转换成十六进制的数组，hex[0]存放低八位，hex[1]存放高八位
void Dechex(uint16_t dec)
{
hex[0] = (dec >>8 ) & 0xff;
//低八位
hex[1] = dec & 0xff;
//高八位
}

接下来是发送数据：

数据发送是十六进制的，但是在使用printf打印的时候发现了一个问题，0x00死活发送不出去。这是什么原因我也没有细究，反正网上的办法也是用了很多都没有解决。最后用HAL库自带的发送函数把这串数据发出去了，再简单截取一个我的发送程序：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
uint8_t buffer[7];
buffer[0] = 0x01;
buffer[1] = 0x03;
buffer[2] = 0x02;
buffer[3] = hex[0];
buffer[4] = hex[1];
buffer[5] = CRC_L;
//CRC_L
CRC的低八位
buffer[6] = CRC_H;
//CRC_H
CRC的低高位
HAL_UART_Transmit(&huart2,(uint8_t*)buffer,7,50);
//串口2向7S1模块发送数据

接下来是报文的CRC校验位，因为之前对modbus的了解不是很深入，所以也去搜了很多资料得到这样一句话：

Modbus RTU采用16位的循环冗余校验码(CRC)。通过一个对数据进行“或”运算以及移位运算的复杂程序，由主设备产生CRC，并且由接收设备进行检查。如果双方计算出的CRC值不符，从设备就会要求重新传送信息。

所以我们需要计算CRC的值，再贴一个CRC校验位计算程序：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
/****************************************************************************************
功
能：计算CRC校验位的值
参
数：1：*buffer：数据的第一个字节
2：len：数据长度
返回值：CRC校验值
****************************************************************************************/
static unsigned char CRC_L,CRC_H;
unsigned short GetCRCData(unsigned char *buffer,unsigned len)
{
unsigned short wcrc = 0xFFFF;
//16位CRC寄存器预置
unsigned char temp;
unsigned i = 0, j = 0;
//计数
for (i = 0; i < len; i++)
//循环计算每个数据
{
temp = *buffer & 0x00FF;
//将八位数据与crc寄存器亦或
buffer++;
//指针地址增加，指向下个数据
wcrc ^= temp;
//将数据存入crc寄存器
for (j = 0; j < 8; j++)
//循环计算数据的
{
if (wcrc & 0x0001)
//判断右移出的是不是1，如果是1则与多项式进行异或。
{
wcrc >>= 1;
//先将数据右移一位
wcrc ^= 0xA001;
//与上面的多项式进行异或
}
else
//如果不是1，则直接移除
{
wcrc >>= 1;
//直接移除
}
}
}
//定义数据高低位
CRC_L = wcrc & 0xFF;
//CRC的低8位
CRC_H = wcrc >> 8;
//CRC的高8位
return((CRC_L << 8) | CRC_H);
}
