宽翼通信4G模块(BM806U )在Ubuntu20.04 环境的调测记录LTE 4G通讯模块(BM806U )在Ubuntu20.04 环境的调测记录3. 控制台AT命令测试（CGDCONT成功设置，拨号成功，但未分配IP）4.Wvdial 测试（ppp协议）5. PPPD测试（拨号与PPP协商拆分为两步，成功）6. NDIS 拨号+申请IP地址两步走

72 阅读 0 评论
我是靠谱客的博主 腼腆豌豆，最近开发中收集的这篇文章主要介绍宽翼通信4G模块(BM806U )在Ubuntu20.04 环境的调测记录LTE 4G通讯模块(BM806U )在Ubuntu20.04 环境的调测记录3. 控制台AT命令测试（CGDCONT成功设置，拨号成功，但未分配IP）4.Wvdial 测试（ppp协议）5. PPPD测试（拨号与PPP协商拆分为两步，成功）6. NDIS 拨号+申请IP地址两步走，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

LTE 4G通讯模块(BM806U )在Ubuntu20.04 环境的调测记录

摘要：本文以几款 4G 模块（miniPCIe 接口封装）为例，介绍了其几种打通无线网络连接的方式：1）ppp 方式拨号； 2）wwan 移动宽带 ； 3）NDIS 方式拨号 . 以对阶段性调测结果作个总结和记录。
使用的通讯模块有：
宽翼BM806U ,
Huawei ME909S821,
移远 Quectel E20 ,
LONG SUNG U9300C
SIM7699CE

1. USB端口占用情况查询

将4G模块（miniPCIe 接口）通过USB转接板，插入电脑 USB口，查看能否自动检测出该模块。

lsusb 命令显示

lsusb
宽翼BM806U:
Bus 001 Device 008: ID 2020:2033 Mobile Connect Mobile Connect
SIM7600CE:
Bus 001 Device 009: ID 1e0e:9001 Qualcomm / Option SimTech, Incorporated
Huawei ME909s821：
Bus 001 Device 003: ID 12d1:15c1 Huawei Technologies Co., Ltd. ME906s LTE M.2 Module
移远 Quectel E20 :
Bus 005 Device 002: ID 2c7c:0125

列出tty端口列表

ls -al /dev/ttyU*
crw-rw---- 1 root dialout 188,
0 May 17 17:09 ttyUSB0
crw-rw---- 1 root dialout 188,
1 May 17 17:10 ttyUSB1
crw-rw---- 1 root dialout 188,
2 May 17 17:10 ttyUSB2
crw-rw---- 1 root dialout 188,
3 May 17 17:09 ttyUSB3

dmesg 查看 USB 信息

dmesg | grep USB
[
223.739861] usb 1-2: new full-speed USB device number 3 using ohci-pci
[
224.872732] usb 1-2: New USB device found, idVendor=2020, idProduct=2033, bcdDevice= 2.28
[
224.872735] usb 1-2: New USB device strings: Mfr=1, Product=2, SerialNumber=3
[
225.745582] usbserial: USB Serial support registered for generic
[
226.295922] usbserial: USB Serial support registered for GSM modem (1-port)
[
226.327156] usb 1-2: GSM modem (1-port) converter now attached to ttyUSB0
[
226.379089] usb 1-2: GSM modem (1-port) converter now attached to ttyUSB1
[
226.416202] usb 1-2: GSM modem (1-port) converter now attached to ttyUSB2
[
226.445411] usb 1-2: GSM modem (1-port) converter now attached to ttyUSB3
[
228.587832] qmi_wwan 1-2:1.4: cdc-wdm0: USB WDM device

可以看到有 4 个 ttyUSB 端口和一个 qmi-wwan ， 这估计就是对应 BM806U 4G 模块的吧 。

2. Mobile BroadBand 设置(qmi_wwan): OK

要点与结论

1） 已测试：中国移动的SIM卡（4G），和中国电信的SIM卡（4G）都能够设置成功。
2） 中国电信，选择“中国移动”，设置CMNET，也可以设置成功(因为没有中国电信的网络选项)。
3） Wwan0 不太稳定，在用中国电信的SIM卡时，过几分钟会有自动断链情况（IP地址丢失，ifconfig 只能查到 MAC地址）
4） 用新的网络设置“add new connection”，能够立即成功。如果重用之前的配置，很难成功。

Ifconfig 查询结果

(这个是中国移动的SIM卡，没有分配IP地址(也可能是断链了？)，不知道为啥？x)

ifconfig
wwan0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>
mtu 1500
ether 5a:d6:16:88:e1:4f
txqueuelen 1000
(Ethernet)
RX packets 97
bytes 13447 (13.4 KB)
RX errors 0
dropped 0
overruns 0
frame 0
TX packets 152
bytes 17480 (17.4 KB)
TX errors 0
dropped 0 overruns 0
carrier 0
collisions 0

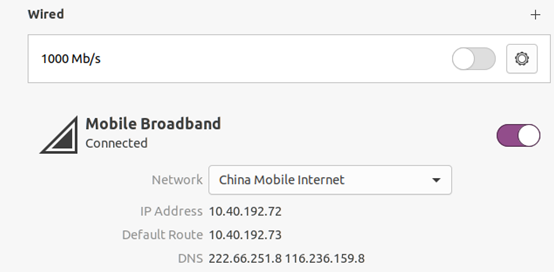

以下是用中国电信的USIM卡，网络选择 CMCC也可以（因为没有中国电信的选项），APN自动设置为 CMNET . 居然也拨号成功了， 浏览器能够正常访问网页。缺点是几分钟后，网络断链。

wwan0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>
mtu 1430
inet 10.40.192.72
netmask 255.255.255.240
broadcast 10.40.192.79
ether fa:17:09:70:64:d2
txqueuelen 1000
(Ethernet)
RX packets 95
bytes 21885 (21.8 KB)
RX errors 0
dropped 0
overruns 0
frame 0
TX packets 138
bytes 16212 (16.2 KB)
TX errors 0
dropped 0 overruns 0
carrier 0
collisions 0

在这里插入图片描述

在这里插入图片描述

查询网络接口 (有wwan0端口，转接板亮灯)

root@sheenfar-VirtualBox:/dev# ls /sys/class/net
docker0
enp0s3
lo
wwan0

3. 控制台AT命令测试（CGDCONT成功设置，拨号成功，但未分配IP）

ttyUSB1/ TTYUSB2 都可以响应 AT 命令。 但是无法建立 PDP 连接。

echo -en "at+cregrn">/dev/ttyUSB1
root@sheenfar-VirtualBox:/dev#
OK
root@sheenfar-VirtualBox:/dev# echo -en "atirn">/dev/ttyUSB1
root@sheenfar-VirtualBox:/dev#
Manufacturer: BroadMobi
Model: BM806U
Revision: M1.3.0_E1.0.7_A1.2.2
IMEI: 863424030017527
+GCAP: +CGSM

OK
echo -en "at+cregrn">/dev/ttyUSB1
root@sheenfar-VirtualBox:/dev#
OK
echo -en "at+csqrn">/dev/ttyUSB1
root@sheenfar-VirtualBox:/dev#
+csq: 99,99
OK
echo -en "at+cnumrn">/dev/ttyUSB1
root@sheenfar-VirtualBox:/dev#
+CNUM: ,"+8613818xxxxxx",145

OK
root@sheenfar-VirtualBox:~# echo -en "at+cgdcont?rn">/dev/ttyUSB1
root@sheenfar-VirtualBox:~#
+CGDCONT: 1,"IP","unim2m.njm2mapn","0.0.0.0",0,0
root@sheenfar-VirtualBox:~# echo -en "atdt*99#rn">/dev/ttyUSB1
root@sheenfar-VirtualBox:~#
CONNECT 150000000

上述 APN 是该二手模块买来自带的，搞不懂是什么APN. 拨号，居然也连接上了。

CGDCONT设置失败
root@sheenfar-VirtualBox:~# at+cgdcont=1,ip,cmnet,0,0,
ERROR

CGDCONT设置成功( 这个 PDP设置了好几次才算成功了！)

echo -en "AT+CGDCONT?rn">/dev/ttyUSB1
root@sheenfar-VirtualBox:/etc/ppp# AT+CGDCONT?
+CGDCONT: 1,"IP","CMNET","0.0.0.0",0,0


```handlebars
OK
echo -en "ATD*98#rn">/dev/ttyUSB1
root@sheenfar-VirtualBox:/etc/ppp# ATD*98#
CONNECT 150000000

但是，用 ifconfig 查看 IP ，发现没有分配 IP . 浏览器也无法上网。应该是拨号是不分配 IP 地址的。 需要 PPP 协商才可以分配 IP 地址。 PPP 协商用 AT 命令不知道怎么搞。 就此打住吧。

4.Wvdial 测试（ppp协议）

4.1先需要安装 wvdial (Apt install wvdial)

4.2 运行wvdialconf /etc/wvdial.conf，生产配置文件

wvdial conf /etc/wvdial.conf
Scanning your serial ports for a modem.
Modem Port Scan<*1>: S0
S1
S2
S3
S4
S5
S6
S7
Modem Port Scan<*1>: S8
S9
S10
S11
S12
S13
S14
S15
Modem Port Scan<*1>: S16
S17
S18
S19
S20
S21
S22
S23
Modem Port Scan<*1>: S24
S25
S26
S27
S28
S29
S30
S31
ttyUSB0<*1>: ATQ0 V1 E1 -- failed with 2400 baud, next try: 9600 baud
ttyUSB0<*1>: ATQ0 V1 E1 -- failed with 9600 baud, next try: 9600 baud
ttyUSB0<*1>: ATQ0 V1 E1 -- and failed too at 115200, giving up.
ttyUSB1<*1>: ATQ0 V1 E1 -- OK
ttyUSB1<*1>: ATQ0 V1 E1 Z -- OK
ttyUSB1<*1>: ATQ0 V1 E1 S0=0 -- OK
ttyUSB1<*1>: ATQ0 V1 E1 S0=0 &C1 -- OK
ttyUSB1<*1>: ATQ0 V1 E1 S0=0 &C1 &D2 -- OK
ttyUSB1<*1>: ATQ0 V1 E1 S0=0 &C1 &D2 +FCLASS=0 -- OK
ttyUSB1<*1>: Modem Identifier: ATI -- Manufacturer: BroadMobi
ttyUSB1<*1>: Speed 9600: AT -- OK
ttyUSB1<*1>: Max speed is 9600; that should be safe.
ttyUSB1<*1>: ATQ0 V1 E1 S0=0 &C1 &D2 +FCLASS=0 -- OK
ttyUSB2<*1>: ATQ0 V1 E1 -- OK
ttyUSB2<*1>: ATQ0 V1 E1 Z -- OK
ttyUSB2<*1>: ATQ0 V1 E1 S0=0 -- OK
ttyUSB2<*1>: ATQ0 V1 E1 S0=0 &C1 -- OK
ttyUSB2<*1>: ATQ0 V1 E1 S0=0 &C1 &D2 -- OK
ttyUSB2<*1>: ATQ0 V1 E1 S0=0 &C1 &D2 +FCLASS=0 -- OK
ttyUSB2<*1>: Modem Identifier: ATI -- Manufacturer: BroadMobi
ttyUSB2<*1>: Speed 9600: AT -- OK
ttyUSB2<*1>: Max speed is 9600; that should be safe.
ttyUSB2<*1>: ATQ0 V1 E1 S0=0 &C1 &D2 +FCLASS=0 -- OK
ttyUSB3<*1>: ATQ0 V1 E1 -- failed with 2400 baud, next try: 9600 baud
ttyUSB3<*1>: ATQ0 V1 E1 -- failed with 9600 baud, next try: 9600 baud
ttyUSB3<*1>: ATQ0 V1 E1 -- and failed too at 115200, giving up.
Found a modem on /dev/ttyUSB1.
Modem configuration written to /etc/wvdial.conf.
ttyUSB1<Info>: Speed 9600; init "ATQ0 V1 E1 S0=0 &C1 &D2 +FCLASS=0"
ttyUSB2<Info>: Speed 9600; init "ATQ0 V1 E1 S0=0 &C1 &D2 +FCLASS=0"

4.3 查看配置文件cat /etc/wvdial.conf


```handlebars
root@sheenfar-VirtualBox:/etc/ppp# cat /etc/wvdial.conf
[Dialer Defaults]
Init1 = ATZ
Init2 = ATQ0 V1 E1 S0=0 &C1 &D2 +FCLASS=0
Modem Type = Analog Modem
ISDN = 0
New PPPD = yes
Phone = *99#
Modem = /dev/ttyUSB1
Username = guest
Password = guest
Baud = 9600

4.4 第1次 wvdial 拨号失败

root@sheenfar-VirtualBox:/etc/ppp# wvdial
wvdial ：Modem not responding
--> WvDial: Internet dialer version 1.61
--> Initializing modem.
--> Sending: ATZ
ATZ
OK
--> Sending: ATQ0
ATQ0
OK
--> Re-Sending: ATZ
ATZ
OK
--> Modem not responding.
ATH
OK

4.5 在手工修改cgcont 为 CMNET 之后，拨号成功，上网成功

root@sheenfar-VirtualBox:~# wvdial &
[1] 4780
root@sheenfar-VirtualBox:~# --> WvDial: Internet dialer version 1.61
--> Initializing modem.
--> Sending: ATZ
ATZ
OK
--> Sending: ATQ0 V1 E1 S0=0 &C1 &D2 +FCLASS=0
ATQ0 V1 E1 S0=0 &C1 &D2 +FCLASS=0
OK
--> Modem initialized.
--> Sending: ATDT*98#
--> Waiting for carrier.
ATDT*98#
CONNECT 150000000
--> Carrier detected.
Waiting for prompt.
--> Connected, but carrier signal lost!
Retrying...
--> Sending: ATDT*98#
--> Waiting for carrier.
NO CARRIER
^DATADISCONNECT
CONNECT 150000000
--> Carrier detected.
Waiting for prompt.
--> Don't know what to do!
Starting pppd and hoping for the best.
--> Starting pppd at Mon May 17 21:18:39 2021
--> Pid of pppd: 4787
--> Using interface ppp0
--> local
IP address 10.12.139.47
--> remote IP address 10.64.64.64
--> primary
DNS address 211.136.150.86
--> secondary DNS address 211.136.150.88

并且成功分配了 IP 地址。 可以上网。

Ifconfig 显示：

ppp0: flags=4305<UP,POINTOPOINT,RUNNING,NOARP,MULTICAST>
mtu 1500
inet 10.12.139.47
netmask 255.255.255.255
destination 10.64.64.64
ppp
txqueuelen 3
(Point-to-Point Protocol)
RX packets 345
bytes 232557 (232.5 KB)
RX errors 0
dropped 0
overruns 0
frame 0
TX packets 387
bytes 48626 (48.6 KB)
TX errors 0
dropped 0 overruns 0
carrier 0
collisions 0

5. PPPD测试（拨号与PPP协商拆分为两步，成功）

5.1 直接用pppd 拨号失败

pppd modem -d -detach /dev/ttyUSB1 9600
kdebug 4 file /etc/ppp/options crtscts noipdefault netmask 255.255.255.0
defaultroute connect /etc/ppp/chat-script usepeerdns
AT
OK
Script /etc/ppp/chat-script finished (pid 4522), status = 0x3
Connect script failed

ppp 拨号脚本如下

root@sheenfar-VirtualBox:/etc/ppp#
cat /etc/ppp/chat-script
#!/bin/sh
exec chat -v
TIMEOUT 5
ABORT "BUSY"
ABORT "ERROR"
ABORT "NO CARRIER"
'' rAT
OK 'AT+CGDCONT=1,"IP","CMNET"'
OK 'ATDT*99#'
CONNECT ''

5.2 先拨号, 再PPP协商两步走成功

先拨号

echo -en "atd*98#rn">/dev/ttyUSB1
root@sheenfar-VirtualBox:/etc/ppp#
CONNECT 150000000

然后再PPP协商

pppd modem -d -detach /dev/ttyUSB1 9600
kdebug 4 file /etc/ppp/options crtscts noipdefault netmask 255.255.255.0
defaultroute
usepeerdns

注意： connect /etc/ppp/chat-script（这个参数选项要删除）

查询 ifconfig 看到了 PPP0 IP地址, 成功！

ppp0: flags=4305<UP,POINTOPOINT,RUNNING,NOARP,MULTICAST>
mtu 1500
inet 10.72.137.253
netmask 255.255.255.255
destination 10.64.64.64
ppp
txqueuelen 3
(Point-to-Point Protocol)
RX packets 50
bytes 8564 (8.5 KB)
RX errors 0
dropped 0
overruns 0
frame 0
TX packets 62
bytes 5873 (5.8 KB)
TX errors 0
dropped 0 overruns 0
carrier 0
collisions 0

6. NDIS 拨号+申请IP地址两步走

该种方式仅测试了Huawei ME909S821 模块。

6.1 拨号命令 at^ndisdup=1,1rn

root@sheenfar-VirtualBox:~# cat /dev/ttyUSB0 &
[1] 5224
root@sheenfar-VirtualBox:~# echo -en "at^ndisdup?rn">/dev/ttyUSB0
root@sheenfar-VirtualBox:~#
OK
echo -en "at^ndisdup=1,1rn">/dev/ttyUSB0
root@sheenfar-VirtualBox:~#
ERROR
echo -en "at^ndisdup=1,0rn">/dev/ttyUSB0
root@sheenfar-VirtualBox:~#
OK
^NDISSTAT: 0,0,,"IPV4"
^NDISSTAT: 0,0,,"IPV6"
echo -en "at^ndisdup=1,1rn">/dev/ttyUSB0
root@sheenfar-VirtualBox:~#
OK
^NDISSTAT: 1,,,"IPV4"

备注： at^ndisdup =1,1 为建立连接，
at^ndisdup =1,0 为释放连接。
这个时候用 ifconfig 查询，发现还没有分配IP 地址。 需要用 udhcpc 命令去获取 IP 地址。

6.2 申请IP地址

udhcpc -i wwx021e101f0000

root@sheenfar-VirtualBox:~# udhcpc -i wwx021e101f0000
udhcpc: started, v1.30.1
udhcpc: sending discover
udhcpc: sending select for 10.24.149.79
udhcpc: lease of 10.24.149.79 obtained, lease time 518400

ifconfig 查看结果：
wwx021e101f0000: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>
mtu 1500
inet 10.48.3.10
netmask 255.255.255.252
broadcast 10.48.3.11
inet6 fe80::1e:10ff:fe1f:0
prefixlen 64
scopeid 0x20<link>
ether 02:1e:10:1f:00:00
txqueuelen 1000
(Ethernet)
RX packets 158
bytes 23446 (23.4 KB)
RX errors 0
dropped 0
overruns 0
frame 0
TX packets 153
bytes 21200 (21.2 KB)
TX errors 0
dropped 0 overruns 0
carrier 0
collisions 0

观察网络连接物理端口命令：

root@sheenfar-VirtualBox:~# ls /sys/class/net
docker0
enp0s3
lo
wwx021e101f0000

6.3 奇怪的事情，NDIS之后wwan0 端口就不出现了

即使采用本文第2章的方式 GUI设置 Mobile Broadband , 通过 ls /sys/class/net 列出来的网络端口还是 wwx021e101f0000 , 原有的 wwan0 就不再出现了。 此时还可以用 “AT^NDISDUP=1,0rn” 命令来关闭连接。 但是关闭后 IP 地址依然存在， 设置GUI界面的 Mobile Broadband 状态依然是连接。
因时间原因，没有测试重启后的效果，不会再也见不到 wwan0 端口了吧 ？

最后

以上就是腼腆豌豆为你收集整理的宽翼通信4G模块(BM806U )在Ubuntu20.04 环境的调测记录LTE 4G通讯模块(BM806U )在Ubuntu20.04 环境的调测记录3. 控制台AT命令测试（CGDCONT成功设置，拨号成功，但未分配IP）4.Wvdial 测试（ppp协议）5. PPPD测试（拨号与PPP协商拆分为两步，成功）6. NDIS 拨号+申请IP地址两步走的全部内容，希望文章能够帮你解决宽翼通信4G模块(BM806U )在Ubuntu20.04 环境的调测记录LTE 4G通讯模块(BM806U )在Ubuntu20.04 环境的调测记录3. 控制台AT命令测试（CGDCONT成功设置，拨号成功，但未分配IP）4.Wvdial 测试（ppp协议）5. PPPD测试（拨号与PPP协商拆分为两步，成功）6. NDIS 拨号+申请IP地址两步走所遇到的程序开发问题。

如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。

本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。
点赞(48)

相关文章

ubuntu加载4G模块驱动的调试过程记录
ubuntu加载4G模块驱动的调试过程记录
linux添加ec20,Linux下对接EC20,EC25,4G模组驱动安装
linux添加ec20,Linux下对接EC20,EC25,4G模组驱动安装
如何在Ubuntu16.04下配置移远RM500工业模组（5G工业模组）
如何在Ubuntu16.04下配置移远RM500工业模组（5G工业模组）
Ubuntu 下使用 ZTE ME3630 4G 模块
Ubuntu 下使用 ZTE ME3630 4G 模块
宽翼通信4G模块(BM806U )在Ubuntu20.04 环境的调测记录LTE 4G通讯模块(BM806U )在Ubuntu20.04 环境的调测记录3. 控制台AT命令测试（CGDCONT成功设置，拨号成功，但未分配IP）4.Wvdial 测试（ppp协议）5. PPPD测试（拨号与PPP协商拆分为两步，成功）6. NDIS 拨号+申请IP地址两步走
宽翼通信4G模块(BM806U )在Ubuntu20.04 环境的调测记录LTE 4G通讯模块(BM806U )在Ubuntu20.04 环境的调测记录3. 控制台AT命令测试（CGDCONT成功设置，拨号成功，但未分配IP）4.Wvdial 测试（ppp协议）5. PPPD测试（拨号与PPP协商拆分为两步，成功）6. NDIS 拨号+申请IP地址两步走
4g模块与51单片机通信
4g模块与51单片机通信
移远4G模块通信模块使用
移远4G模块通信模块使用
单片机 + 4G模块7S1上有人云平台自己添加变量进行温度采集，将数据发送有人云平台前言一、有人云平台添加设备及变量二、有人云数据通讯协议：modbus rtu总结
单片机 + 4G模块7S1上有人云平台自己添加变量进行温度采集，将数据发送有人云平台前言一、有人云平台添加设备及变量二、有人云数据通讯协议：modbus rtu总结

评论列表共有 0 条评论

立即
投稿
返回
顶部
