接着上次同步技术继续，今天我们来说说用于时间同步的1588v2协议， 它是由安捷伦实验室开发，也是从惠普公司中独立出去的一家公司。

1588的全称为网络测量和控制系统的精密时钟同步协议标准，英文为Precision Clock Synchronization Protocol for Networked Measurement and Control Systems。

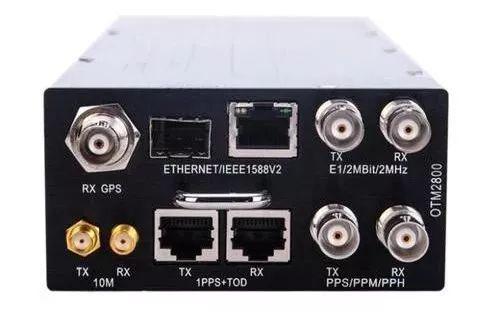

其作用是将时钟源提供的1PPS(秒脉冲)和TOD(日时间)传送到各个节点，从而实现从节点与源节点的1PPS和TOD的同步。我们在设备上看到的1PPS+TOD，指的就是它。

到目前为此，IEEE1588共有IEEE1588v1和IEEE1588v2两个版本，这两个版本可不是替换关系，主要是用途不一样而已。其中v1版本是为工业自动化测量和控制系统开发的，适用于工业局域网应用。v2版本是在v1版本的基础上，专门针对通信网改进的。

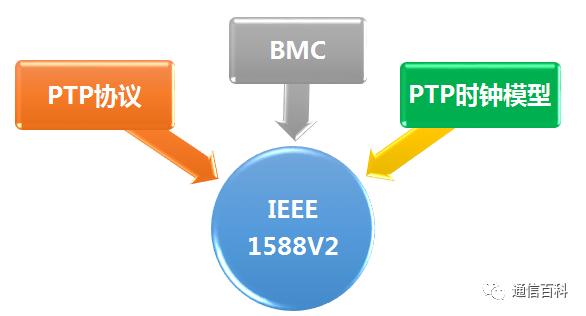

所以，搞通信的人总是看到1588v2。下面我们来看一看构成它的几大要素：

分别是PTP协议，时钟模型，BMC算法

BMC(Best Master Clock )：最优时间源算法，它属于1588v2时间同步的应用层技术，主要用于自动选择最优时间源，同步时间同步端口的工作状态等。

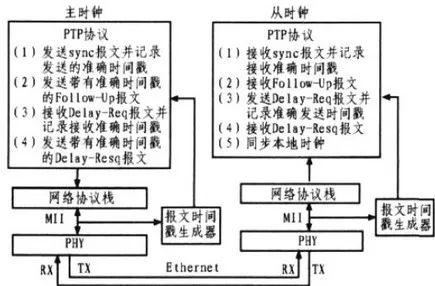

PTP协议：中文叫精密时间协议，它主要是用来打时间戳(TimeStamp)的，从而根据收发报文的时间戳，这样就可以计算出路径延迟和主从时间差了，从而完成主从PTP设备的时间同步。

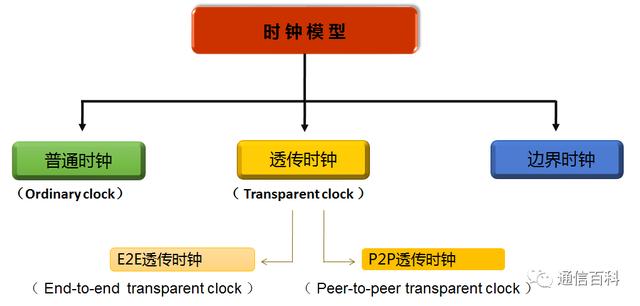

PTP时钟模型：

指的是1588v2定义的三种时钟模型，我们用下面这张图来说明，

其中，

普通时钟(Ordinary clock)，通常是网络始端或终端设备，该设备只有一个1588 端口，该端口作为Slave 或Master，所以它仅作为源或者宿节点。

边界时钟(Boundary clock)，常在网络中间节点时钟设备，这个设备上有多个1588 端口，其中一个端口可作为Slave，设备系统时钟的频率和时间同步于上一级设备，而其他端口作为Master，因此它可以同时作为源、中间节点或者宿节点。

而透传时钟( Transparent clock )，顾名思义，它是网络中的透明节点，只是对相应报文中修正域数据进行更新。也就是说设备不终结PTP同步报文，也不用同步于上一级设备，自身无需恢复时钟。

很显然，从上面我们可以看出，网络中部署1588v2的方式可以有两种方式，

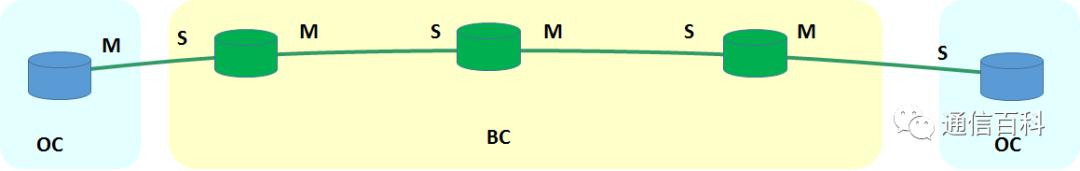

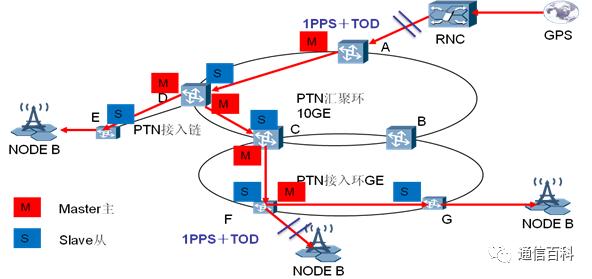

要么通过BC方式，逐级同步，网络中有一个主M，就对应着一个从S。

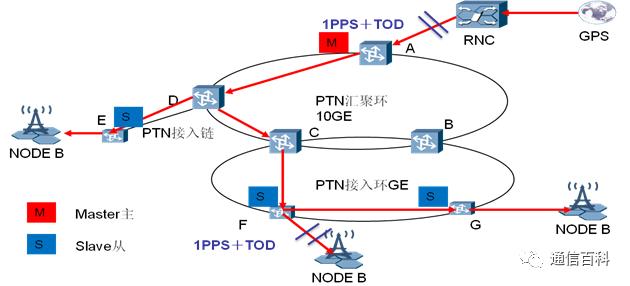

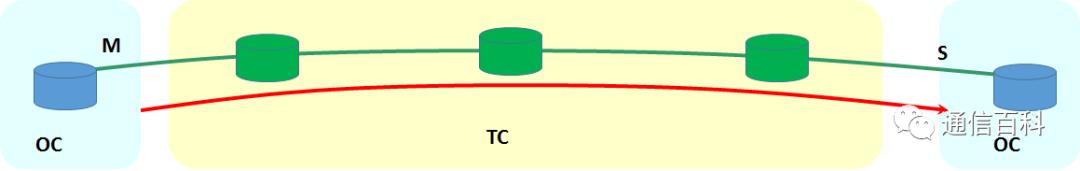

第二种就是通过TC的方式，链路同步首末两个节点之间透传时间。只有一个主M，多个从S。这种方式增加了设备的复杂度,对CPU处理能力要求非常高，可能造成丢包或延时。
