我是靠谱客的博主 传统战斗机，最近开发中收集的这篇文章主要介绍使用74LS90和74LS16进行5和6进制计数器的设计实验一·实验内容二. 集成电路接脚和真值表 三.实验答案（我自己做的，用的模拟电路），觉得挺不错的，现在分享给大家，希望可以做个参考。
概述
目录
一·实验内容
（1）用反馈复位法将74LS90构成一个6进制计数器
（2）用反馈复位法将74LS161构成一个五进制计数器
（3）用预置法将74LS161构成一个五进制计数器
计数器状态为 a. 0000~0100
b. 0011~0111
二. 集成电路接脚和真值表
三.实验答案（我自己做的，用的模拟电路）

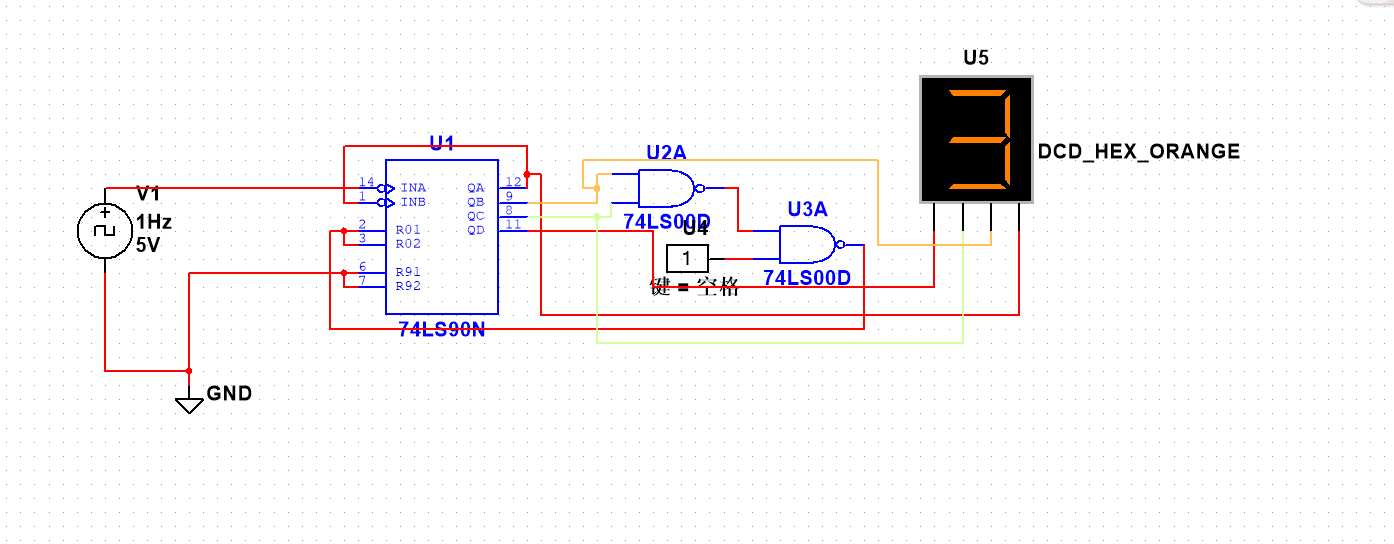

6进制
5进制

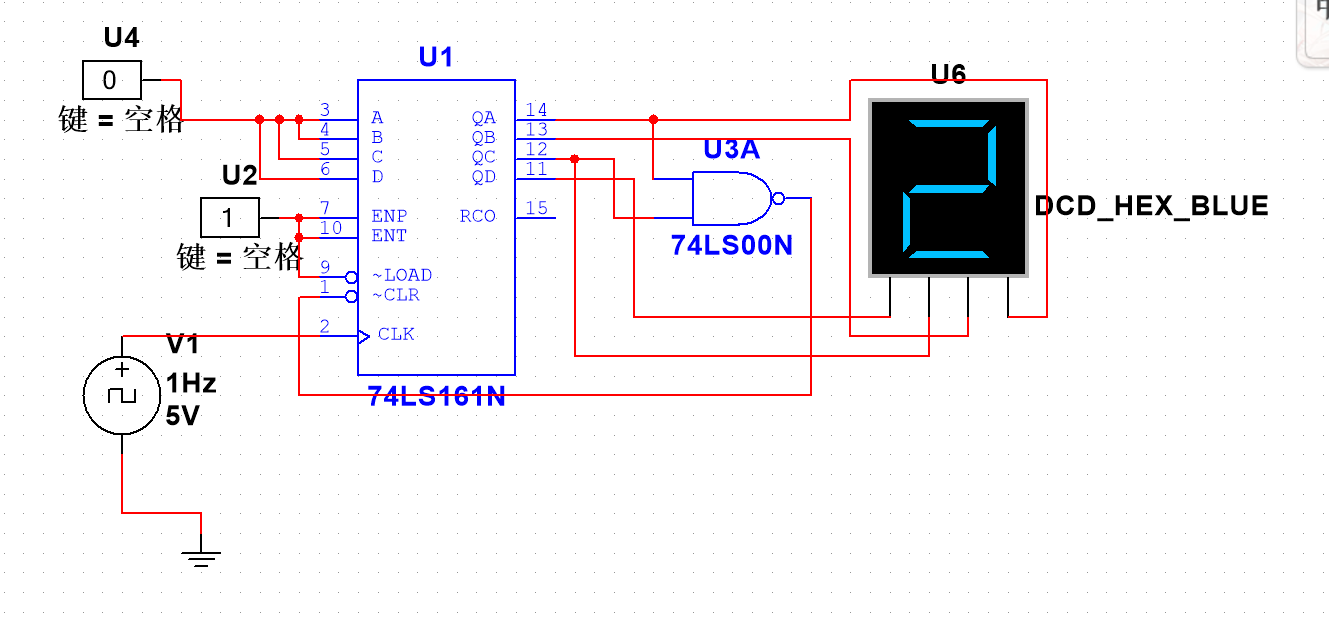

5进制 0000~0100

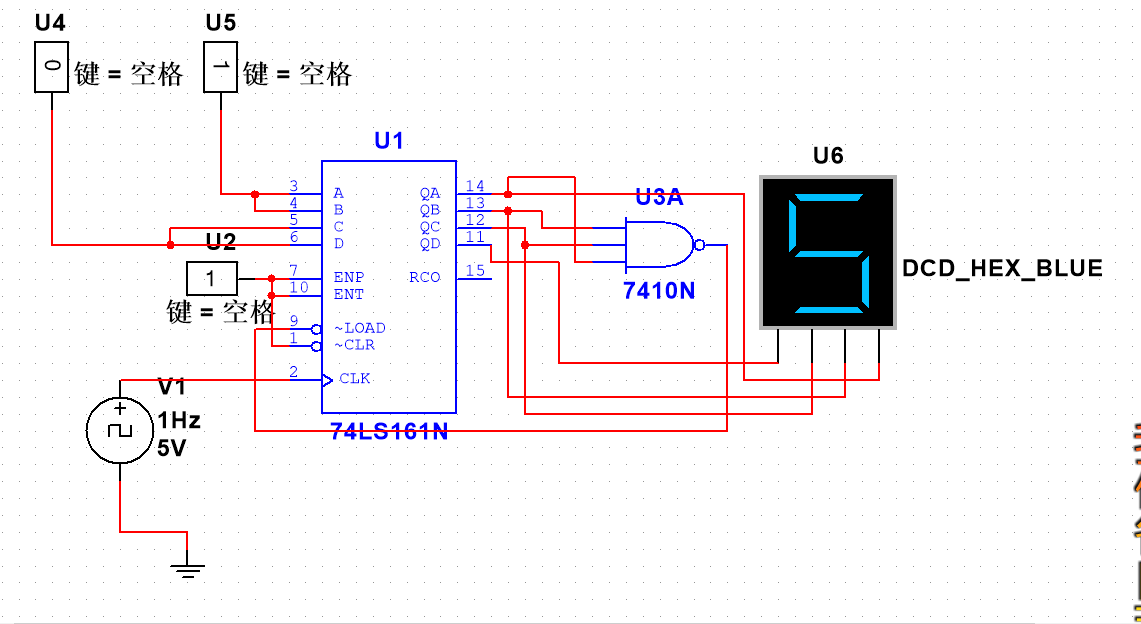

5进制0011~0111
一·实验内容
（1）用反馈复位法将74LS90构成一个6进制计数器
（2）用反馈复位法将74LS161构成一个五进制计数器
（3）用预置法将74LS161构成一个五进制计数器
计数器状态为 a. 0000~0100
b. 0011~0111

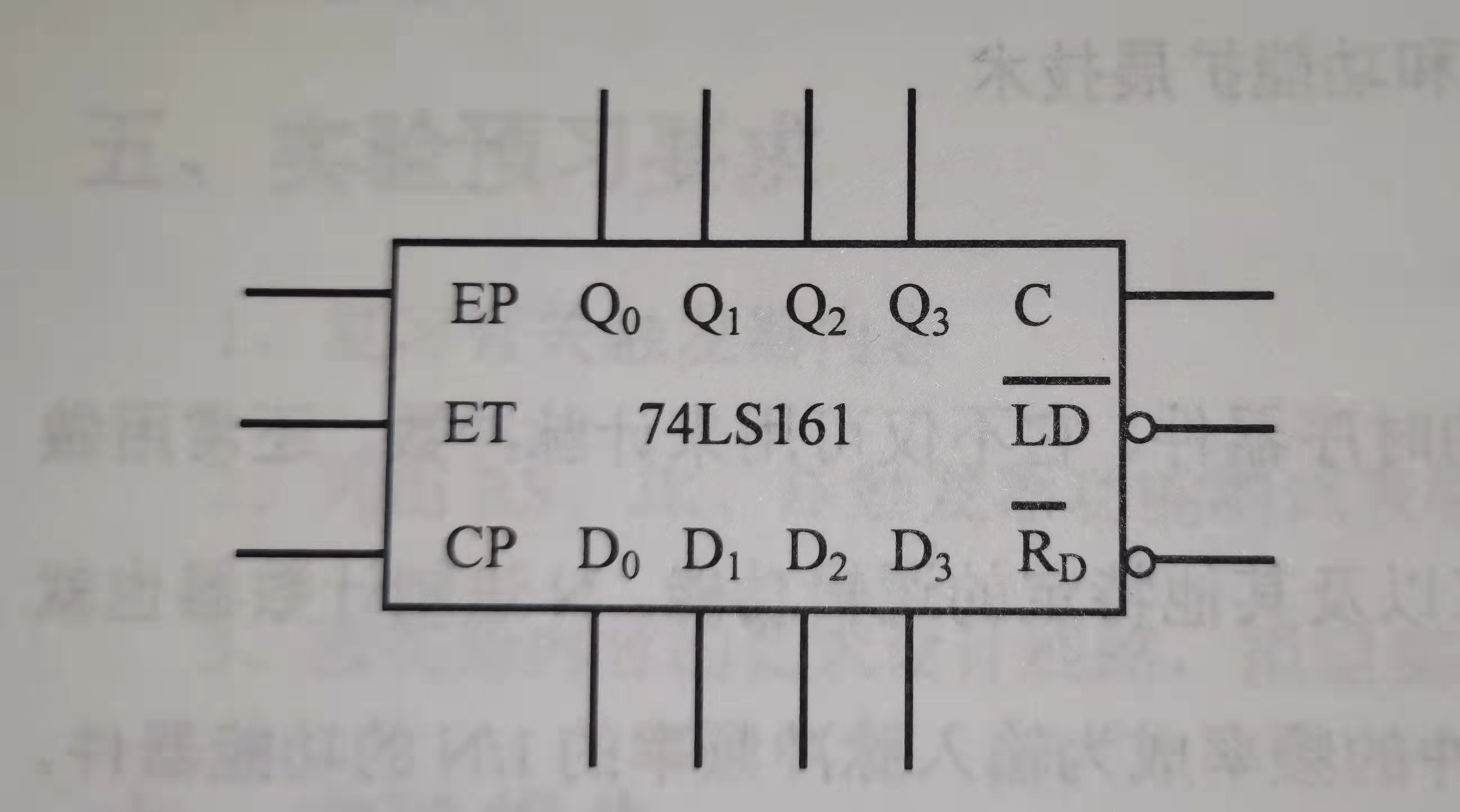

二. 集成电路接脚和真值表
| RD非 LD非 EP ET CP | 功能 |
|---|---|
| 0 X X X X | 复位 |
| 1 0 X X 上升沿 | 预置 |
| 1 1 0 0 上升沿 | 保持 |
| 1 1 0 1 上升沿 | 保持 |
| 1 1 1 0 上升沿 | 保持 |
| 1 1 1 1 上升沿 | 计数 |
三.实验答案（我自己做的，用的模拟电路）
6进制
5进制
5进制 0000~0100
5进制0011~0111
最后
以上就是传统战斗机为你收集整理的使用74LS90和74LS16进行5和6进制计数器的设计实验一·实验内容二. 集成电路接脚和真值表 三.实验答案（我自己做的，用的模拟电路）的全部内容，希望文章能够帮你解决使用74LS90和74LS16进行5和6进制计数器的设计实验一·实验内容二. 集成电路接脚和真值表 三.实验答案（我自己做的，用的模拟电路）所遇到的程序开发问题。
