实验一典型环节的MATLAB 仿真

一、实验目的

1．熟悉MATLAB 桌面和命令窗口，初步了解SIMULINK 功能模块的使用方法。 2．通过观察典型环节在单位阶跃信号作用下的动态特性，加深对各典型环节响应曲线的理解。

3．定性了解各参数变化对典型环节动态特性的影响。

二、SIMULINK 的使用

MATLAB 中SIMULINK 是一个用来对动态系统进行建模、仿真和分析的软件包。利用SIMULINK 功能模块可以快速的建立控制系统的模型，进行仿真和调试。

1．运行MATLAB 软件，在命令窗口栏“>>”提示符下键入simulink 命令，按Enter 键或在工具栏单击

按钮，即可进入如图1-1所示的SIMULINK 仿真环境下。

2．选择File 菜单下New 下的Model 命令，新建一个simulink 仿真环境常规模板。 3．在simulink 仿真环境下，创建所需要的系统。

以图1-2所示的系统为例，说明基本设计步骤如下：

1)进入线性系统模块库，构建传递函数。点击simulink 下的“Continuous ”，再将右边窗口中“Transfer Fen ”的图标用左键拖至新建的“untitled ”窗口。

2)改变模块参数。在simulink 仿真环境“untitled ”窗口中双击该图标，即可改变传递函数。其中方括号内的数字分别为传递函数的分子、分母各次幂由高到低的系数，数字之间用空格隔开；设置完成后，选择OK ，即完成该模块的设置。

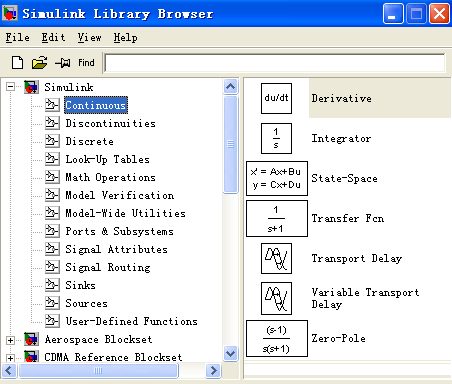

图1-1 SIMULINK 仿真界面图1-2 系统方框图
