概述
自动驾驶中的坐标系
- 0.引言
- 1.相机传感器坐标系
- 2.激光雷达坐标系
- 3.车体坐标系
- 4.世界坐标系
- 4.1.地理坐标系
- 4.2.投影坐标系
- 4.2.1.投影方式
- 4.2.2.墨卡托(Mercator)投影
- 4.2.3.高斯-克吕格(Gauss-Kruger)投影
- 4.2.4.通用横轴墨卡托UTM(UniversalTransverseMercator)投影
- 4.3.WGS84与UTM相互转换
- 5.自动驾驶中的坐标定位

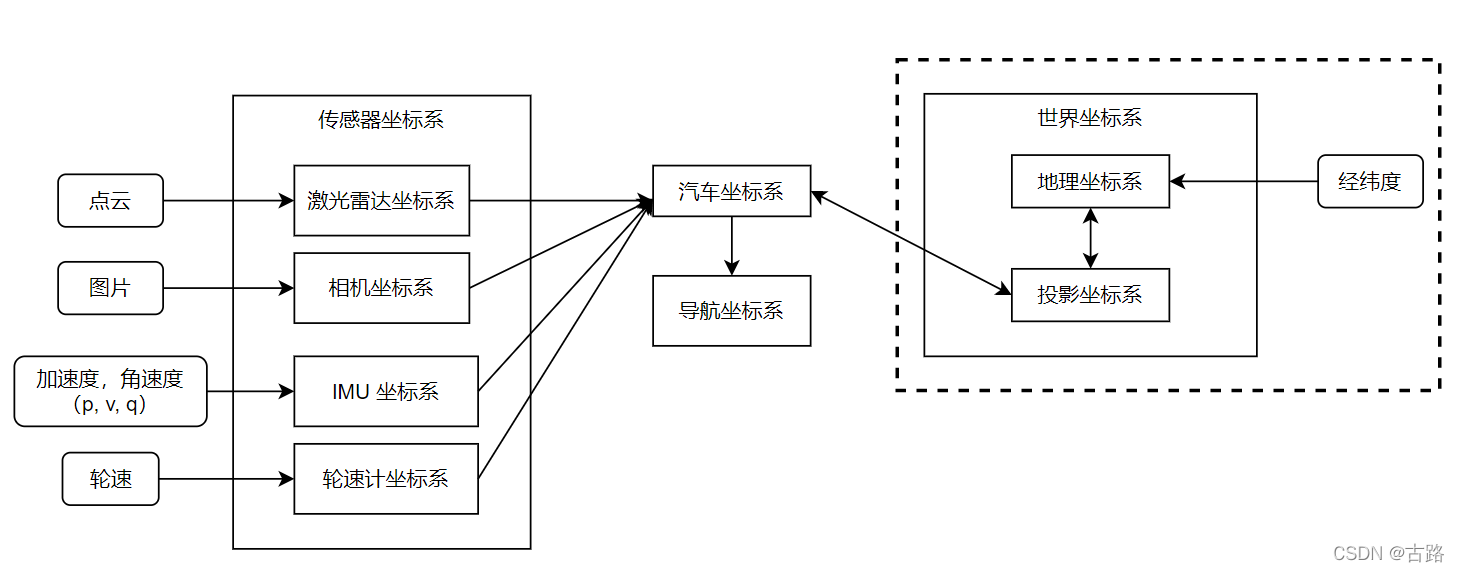

0.引言
总结于网络。重点在世界坐标系理解。
- 图自
- 图自
1.相机传感器坐标系

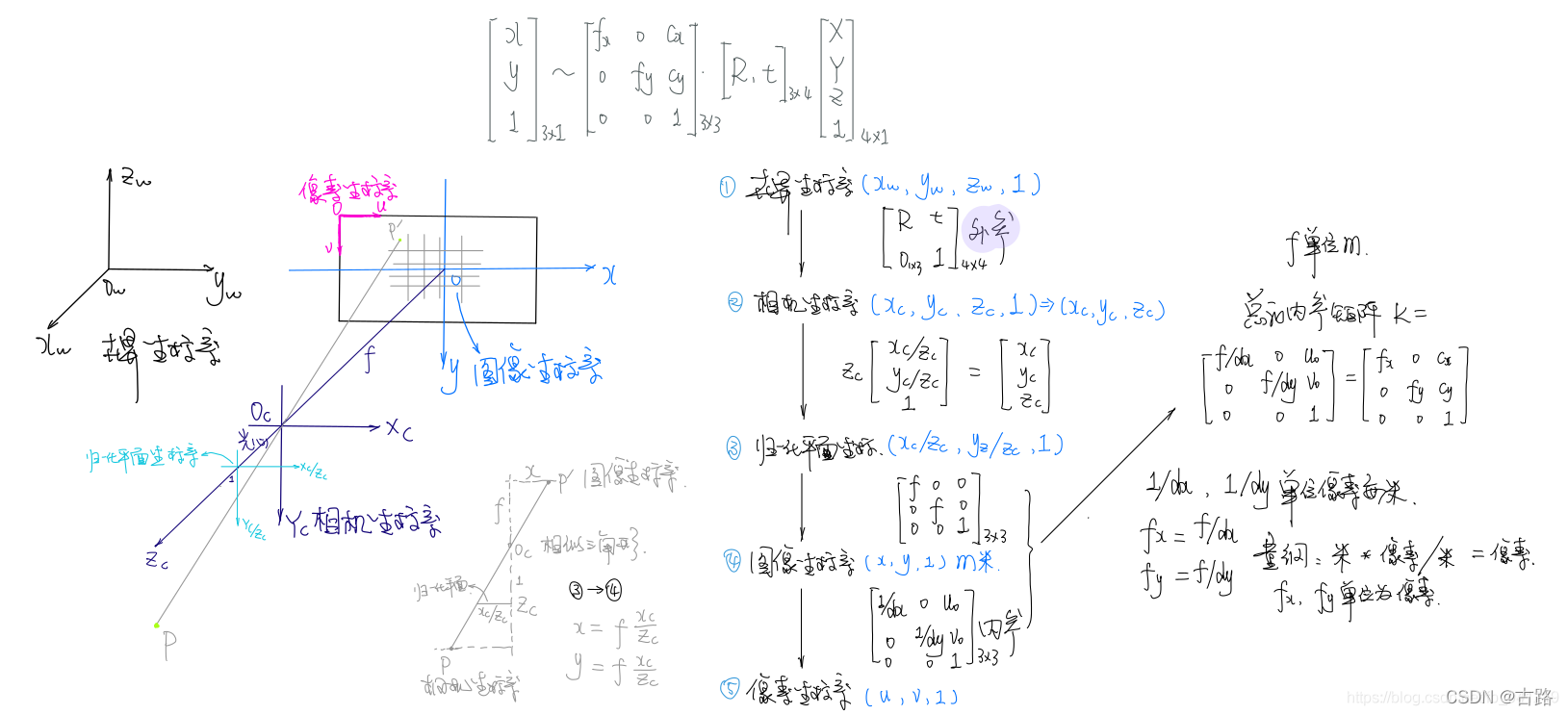

针孔模型:
- 图自
2.激光雷达坐标系
Velodyne生产的64线激光雷达HDL64:
-
64线激光雷达进行环境扫描过程:单帧扫描数据
-
64线激光雷达进行环境扫描过程:全周扫描数据
-

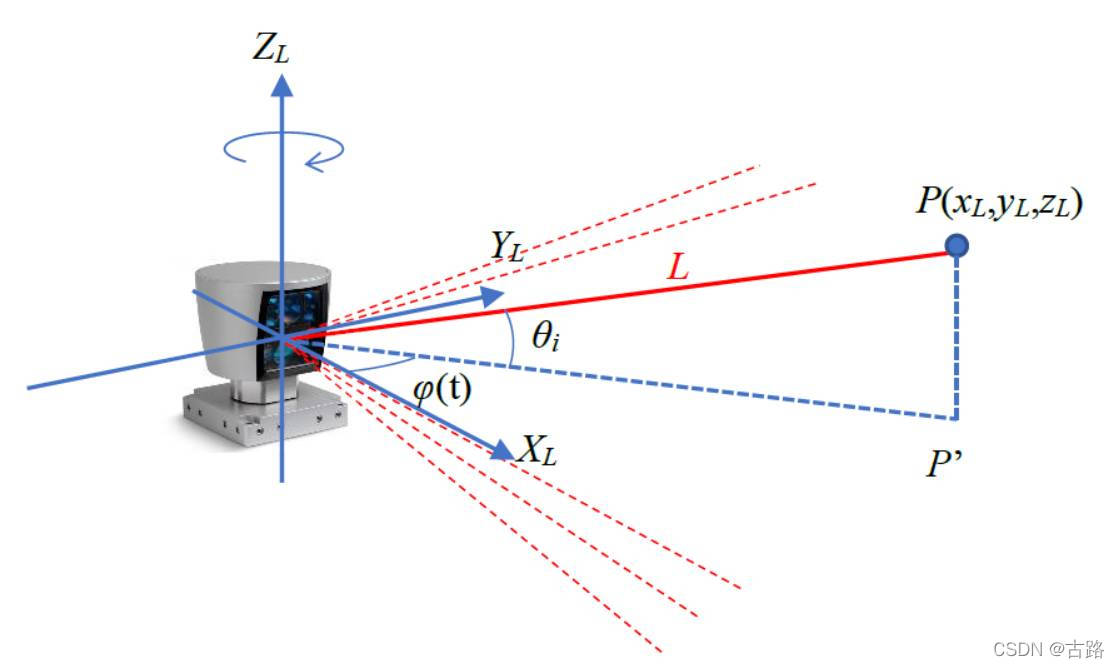

激光雷达坐标系统
旋转式激光雷达一般选择激光发射中心作为坐标系原点,向上为 Z Z Z 轴正方向, X X X 轴 Y Y Y 轴构成水平平面。图中红色线条为激光雷达发出的激光束,在任意静止时刻形成平行于 Z Z Z 轴,垂直于 X Y XY XY 平面的扇形扫描区。每束出射激光在竖直方向上的俯仰角 θ i θ_i θi 为固定值,在设计制造时确定,属于激光雷达的内部参数。扇形扫描平面绕Z轴旋转的角度 φ ( t ) φ(t) φ(t) 随时间变化,并会在原始测量数据中给出。
第 i i i 束激光在某 t 0 t_0 t0 时刻照射到某物体表面的 P P P 点,测距结果显示 P P P 点与激光雷达间的距离为 L L L,则该测量点 P P P 的原始测量数据可以极坐标形式 ( φ ( t 0 ) , θ i , L ) (φ(t_0), θ_i, L ) (φ(t0),θi,L) 来表示。同时, P P P 点在激光雷达的正交坐标系 ( X L , Y L , Z L ) (X_L,Y_L,Z_L) (XL,YL,ZL) 中表示为 P ( x L , y L , z L ) P(x_L,y_L,z_L) P(xL,yL,zL),存在如下转换关系。用正交坐标系表示的点云数据,在实际中更为常用。
X L = L cos ( θ i ) cos ( φ ( t 0 ) ) Y L = L cos ( θ i ) sin ( φ ( t 0 ) ) Z L = L sin ( θ i ) begin{aligned} &X_{L}=L cos left(theta_{i}right) cos left(varphileft(t_{0}right)right) \ &Y_{L}=L cos left(theta_{i}right) sin left(varphileft(t_{0}right)right) \ &Z_{L}=L sin left(theta_{i}right) end{aligned} XL=Lcos(θi)cos(φ(t0))YL=Lcos(θi)sin(φ(t0))ZL=Lsin(θi)
- 此节来自
3.车体坐标系

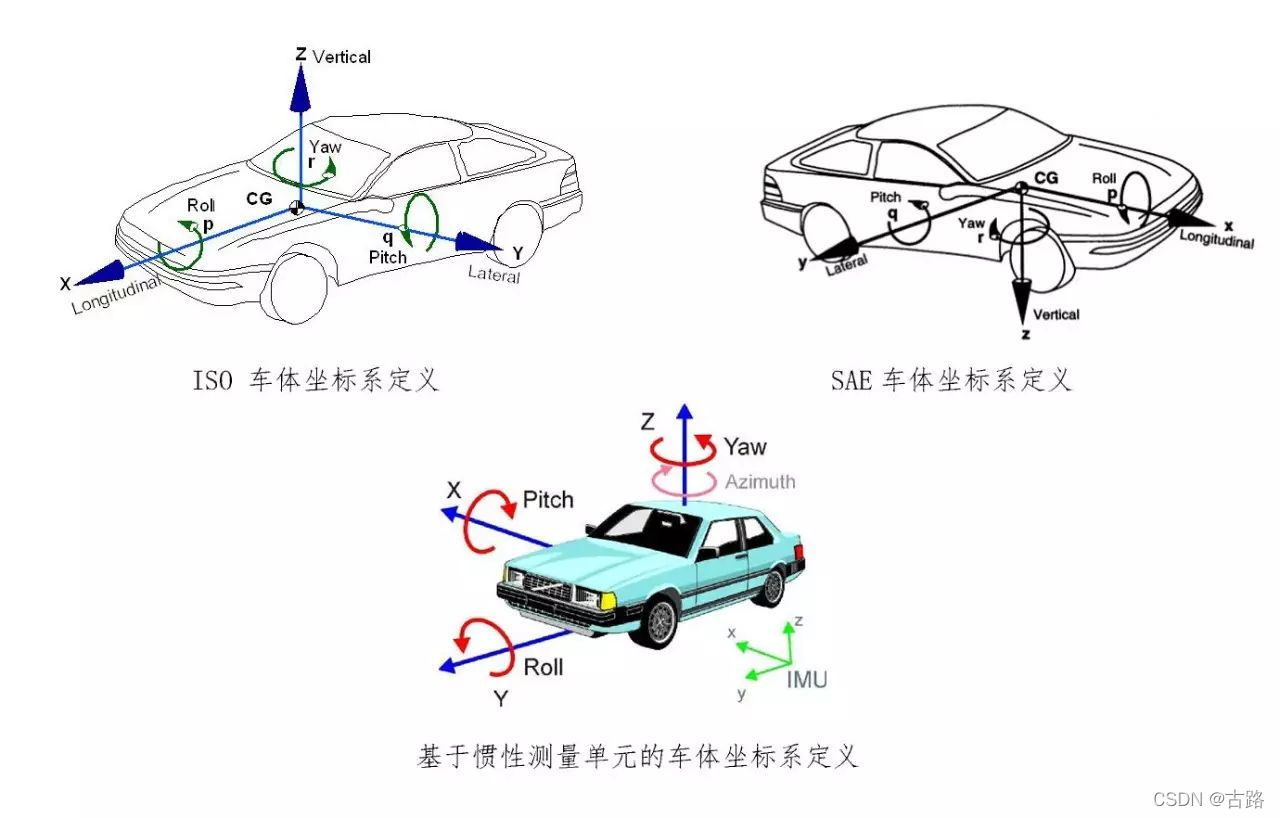

车体坐标系用来描述车辆周围的物体和本车之间的相对位置关系。目前学术界和工业界有几种比较常用的车体坐标系定义方式。分别是ISO国际标准定义,SAE(Society of Automotive Engineers)汽车工程师协会定义,和基于惯性测量单元IMU的坐标定义。
在车辆动力学分析中,ISO定义的车体坐标系较为常见。SAE定义的车体坐标系与航空航天领域常用的机体坐标系相一致。基于IMU定义的车体坐标系,则在IMU的相关应用中较为常见。
- 此节来自
4.世界坐标系
-
地理坐标系统(英文简写GCS,Geographical Coordinate System)地理坐标系单位 度°分’秒"–>擅长定位
-
投影坐标系统(英文简写PCS,Projection Coordinate System)投影坐标系单位 米m–>擅长计算

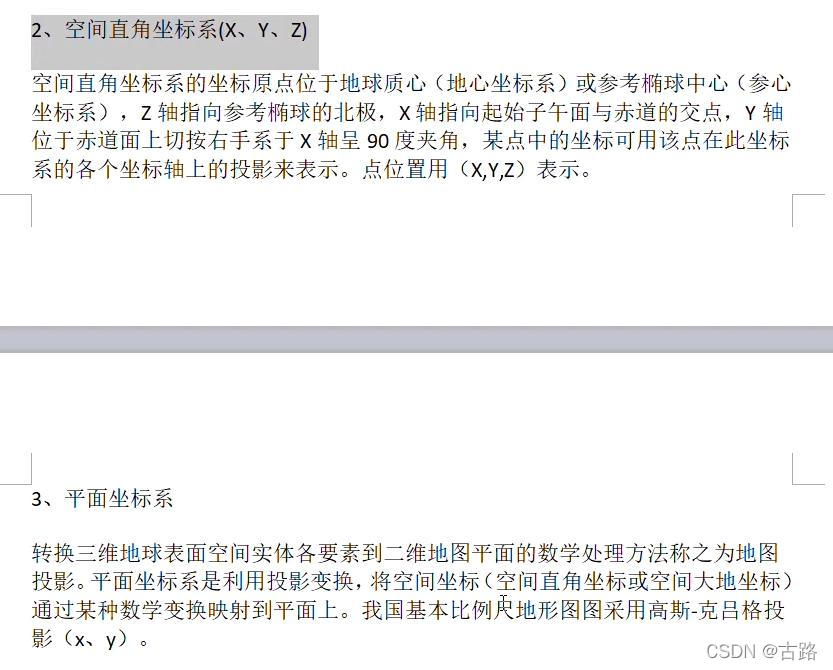

4.1.地理坐标系
-
图自
-
某官网

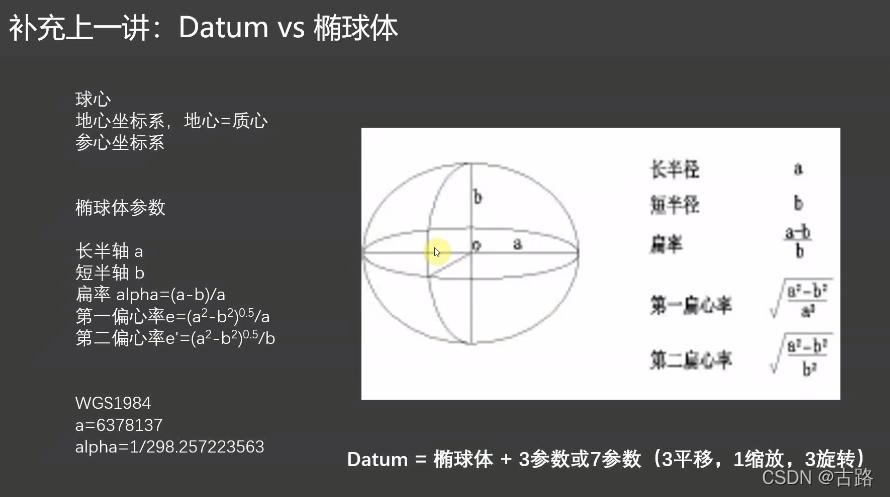

大地坐标系与地理坐标系有何不同?
大地坐标系和地理坐标系都是经纬度表示的坐标系,本身并不包含投影信息,很多时候,这两种说法都是相同的。

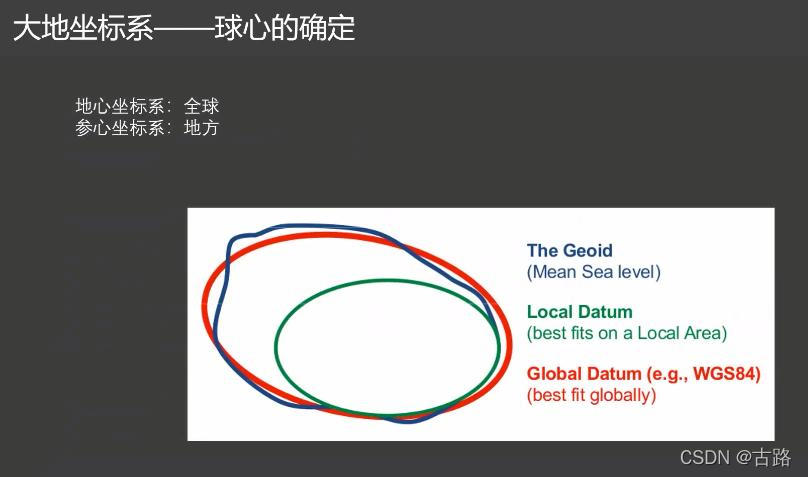

- 蓝色:实际地球
- 红色:地心坐标系–>全球拟合表达
- 绿色:参心坐标系–>局部拟合表达(对于局部精度更高!)

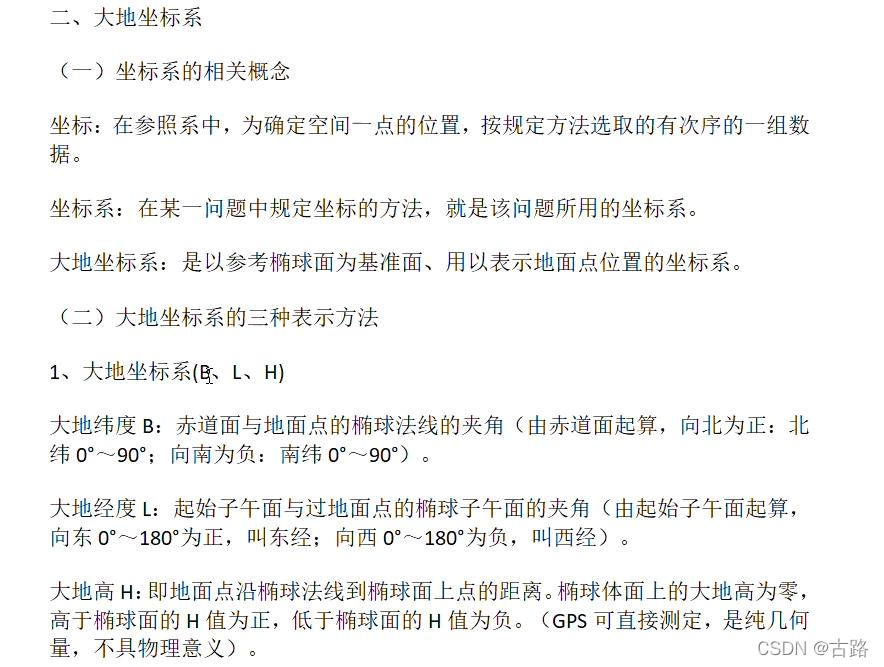

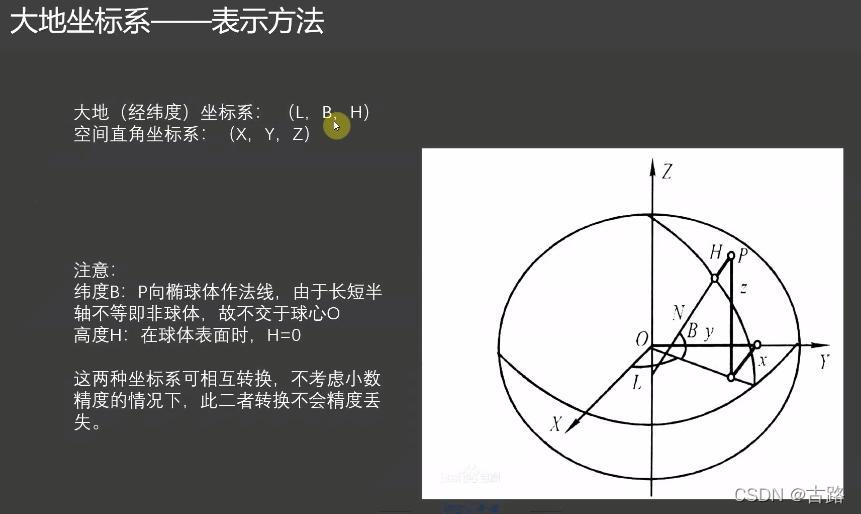

大地坐标系(经纬度)
- L:longitude -->经度
- B:latitude -->纬度
- H: altitude -->海拔height above sea level
-
0度经线:国际上将通过英国伦敦格林尼治天文台原址的那条经线称为0°经线,也叫本初子午线:分别向东向西从 0°到 180°
-
0度纬线:赤道,越往两极纬度越高。纬线在南北极缩成一个点,叫极点,也分别是90°纬线。
-
表述:东经、西经、南纬、北纬–>"E"东经、"W"西经、"N"北纬、"S"南纬–>平时一般使用东经和北纬(也即是以东经北纬方向为正)
WGS84坐标系,全称为世界大地测量系统(英语:World Geodetic System)。WGS包含一套地球的标准经纬坐标系、一个用于计算原始海拔数据的参考椭球体,和一套用以定义海平面高度的引力等势面数据。WGS-84坐标为GPS(经过差分后)测量出来的,属于大地坐标系。
4.2.投影坐标系

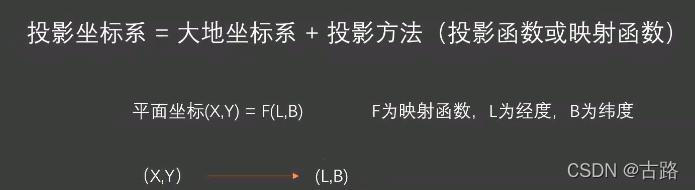

4.2.1.投影方式
4.2.2.墨卡托(Mercator)投影

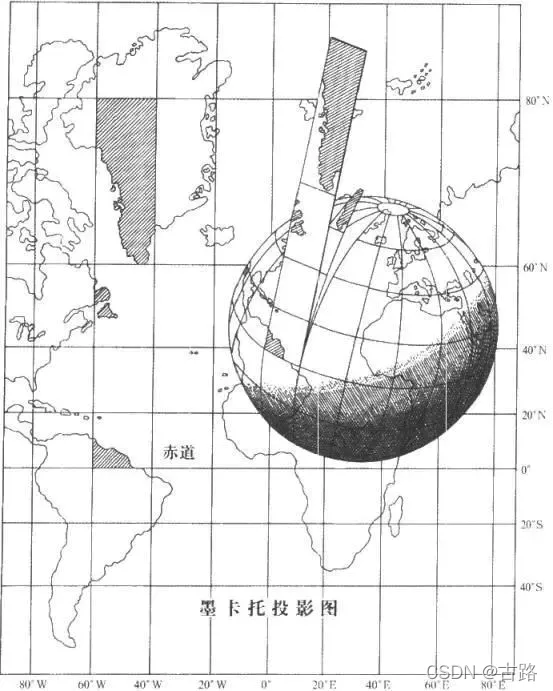

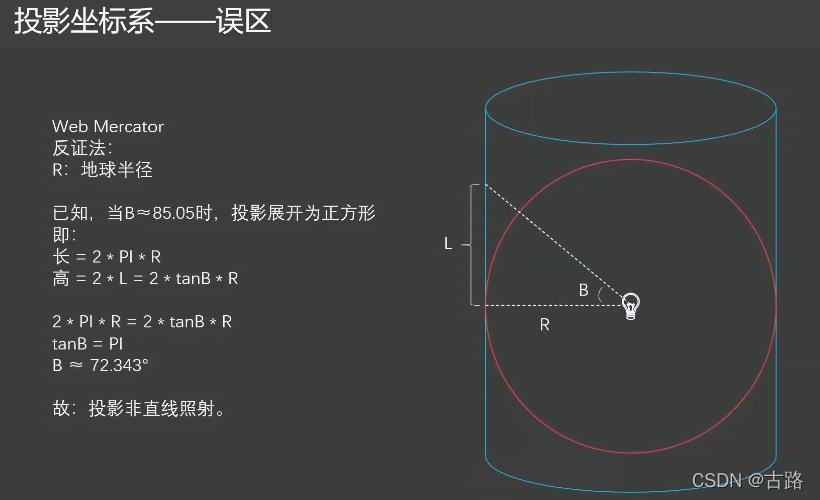

墨卡托(Mercator)投影,是一种"等角正切圆柱投影”.墨卡托投影没有角度变形,由每一点向各方向的长度比相等,它的经纬线都是平行直线,且相交成直角,经线间隔相等,纬线间隔从标准纬线向两极逐渐增大。墨卡托投影的地图上长度和面积变形明显,但标准纬线无变形,从标准纬线向两极变形逐渐增大,但因为它具有各个方向均等扩大的特性,保持了方向和相互位置关系的正确。
- 图自
4.2.3.高斯-克吕格(Gauss-Kruger)投影
- 1.高斯-克吕格投影

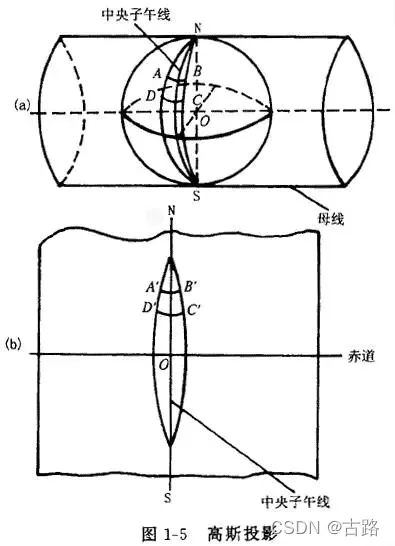

高斯-克吕格(Gauss-Kruger)投影简称“高斯投影”,又名"等角横切椭圆柱投影”,地球椭球面和平面间正形投影的一种。投影后,除中央子午线和赤道为直线外, 其他子午线均为对称于中央子午线的曲线。投影在长度和面积上变形很小,中央经线无变形,自中央经线向投影带边缘,变形逐渐增加(为什么会有变形,想象橘子皮剥开后压平),变形最大之处在投影带内赤道的两端。

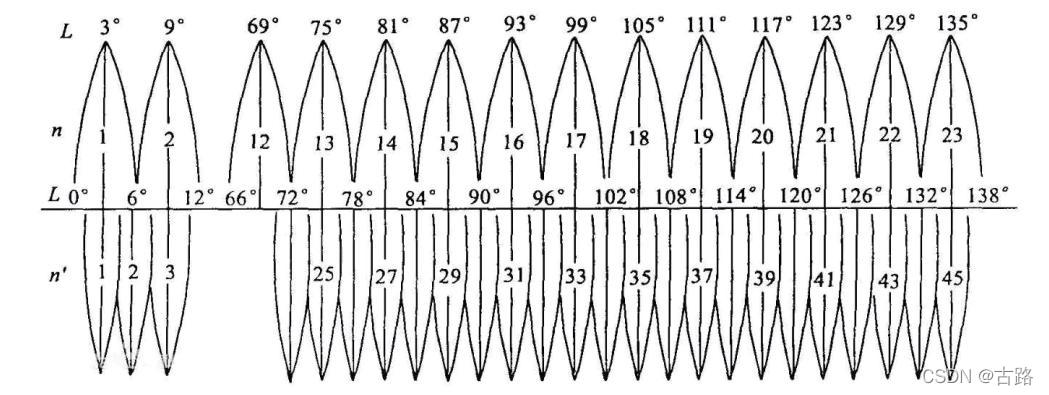

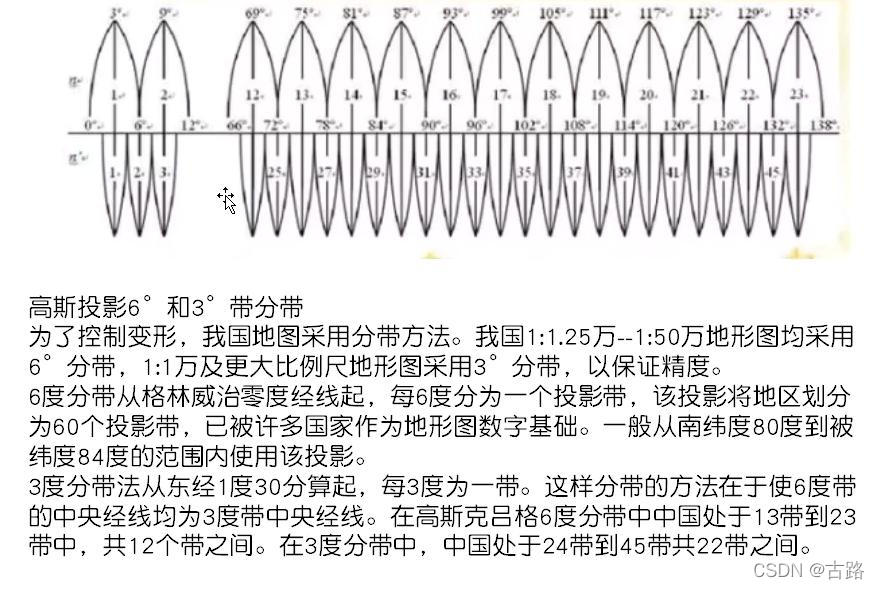

- 2.高斯-克吕格投影分带
按照经线每隔多少度(三分度,六分度)进行划分:三分度:每隔三度一个中央经线(360/3 =120条中央子午线)

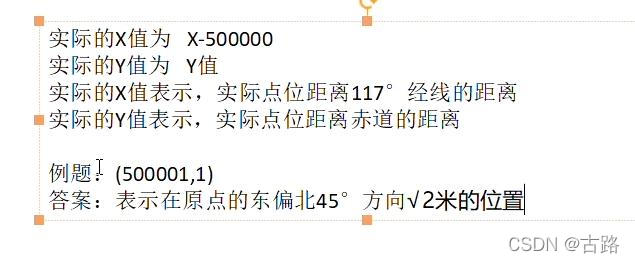

- 无带号坐标:
- 有带号坐标:
三度带变形小,覆盖区域小
六度带变形大,覆盖区域大
4.2.4.通用横轴墨卡托UTM(UniversalTransverseMercator)投影

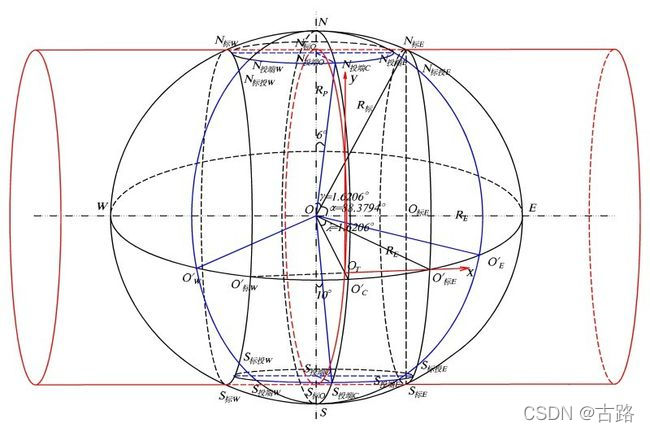

和高斯克吕格投影非常相似,只不过它并不是切于经线圈,而是穿地球而过。我们从侧面来看,高斯投影面和经线圈是完全重合的,但是UTM则不是:
UTM投影现在采用WGS84地理坐标系统进行投影。
UTM投影全称为“通用横轴墨卡托投影”,是等角横轴割圆柱投影(高斯-克吕格为等角横轴切圆柱投影),圆柱割地球于南纬80度、北纬84度两条等高圈,该投影将地球划分为60个投影带,每带经差为6度,已被许多国家作为地形图的数学基础。UTM投影与高斯投影的主要区别在南北格网线的比例系数上,高斯-克吕格投影的中央经线投影后保持长度不变,即比例系数为1,而UTM投影的比例系数为0.9996。UTM投影沿每一条南北格网线比例系数为常数,在东西方向则为变数,中心格网线的比例系数为0.9996,在南北纵行最宽部分的边缘上距离中心点大约 363公里,比例系数为 1.00158。
高斯-克吕格投影与UTM投影可近似采用 Xutm=0.9996 * X高斯,Yutm=0.9996 * Y高斯进行坐标转换。
-
UTM
-
坐标3度带与6度带的知识01
-
坐标3度带与6度带的知识02
-
中央子午线
-
6度带中央子午线计算公式:当地经度/6=N;中央子午线L=6 X N
当没有除尽,N有余数时,中央子午线L=6 X N - 3 -
3度带中央子午线计算公式:当地经度/3=N;中央子午线L=3 X N
顺带知识点:
全球分为二十四个时区,以能够被15整除的经度作为该区域的中央子午线,每一时区占经度15度。
在该时区中央子午线以东的地区,时间要加,以西的地区,时间要减,一度4分钟。
中国共分五个时区:
(1)中原时区:以东经120度为中央子午线。
(2)陇蜀时区:以东经105度为中央子午线。
(3)新藏时区:以东经90度为中央子午线。
(4)昆仑时区:以东经75(82.5)度为中央子午线。
(5)长白时区:以东经135(127.5)度为中央子午线。
一个时区的“标准时”,只是一个大地区的统一时间,大家共同遵守的“人工”时间而已,并不是该时区内每个地点的“本地时间(LMT)”——真正的经度时。要用出生地的经度与出生大地区的标准时来加减,全球任何地点都用这个原则。
例如:中原时区包括内蒙古、辽宁、河北、山西、山东、河南、安徽、江苏、湖北、湖南、江西、浙江、福建、广东、海南、香港、澳门、台湾。这个大地区当时钟敲定正午12点时,只有位于东经120度线上的地点才是12点,其它的地方是少于或多于12点。如香港位于东经114度10分,比东经120度偏西5度50分,其真正经度时是11时36分40秒。
4.3.WGS84与UTM相互转换
- UTM与WGS84相互转换
在每个纵向区域内,横向墨卡托投影用于给出以米为单位的坐标(东距和北距)。
- 对于东距,原点定义为每个纵向带中央子午线以西 500,000 米的点,给出中央子午线的东距 500,000 米。
- 对于北半球的北向,原点被定义为赤道。
- 对于南半球的北向,原点定义为赤道以南 10,000,000 米的点。
- X轴:指向东边
- Y轴:指向北边
- Z轴:指向天顶

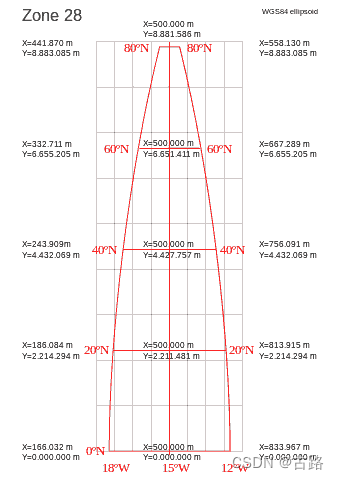

将中央子午线指定为每个区域内坐标系的参考 y 轴(即东距 = 0)将导致中央子午线以西的点的东距值为负。为此,中央子午线被指定为 500000 米的任意值,从而避免任何负东坐标;位于其东面的点的东距值将大于 500000m,位于西面的点的值将小于 500000m。此分配会将原点放置在中央子午线以西 500000m 的区域外,因此原点称为假原点,东坐标称为假东。
赤道被指定为 UTM 北向坐标的水平参考轴,并为北半球的区域分配了 0 米北的值。为了避免负数,赤道被分配了一个10,000,000米南的假北距,用于参考南半球的北距坐标。(但是好像图中没有给出假北距)
-
UTM - 通用横轴墨卡托
-
UTM坐标和WGS84坐标
UTM的东北坐标只有两个数字,还需要zone的区间号才能转换为经纬度坐标因此准确的UTM坐标包括三个参数,区间+东北坐标。
- GPS经纬度坐标转UTM坐标(c++)
void LonLat2UTM(double longitude, double latitude, double& UTME, double& UTMN)
{
double lat = latitude;
double lon = longitude;
double kD2R = PI / 180.0;
double ZoneNumber = floor((lon - 1.5) / 3.0) + 1;
double L0 = ZoneNumber * 3.0;
double a = 6378137.0;
double F = 298.257223563;
double f = 1 / F;
double b = a * (1 - f);
double ee = (a * a - b * b) / (a * a);
double e2 = (a * a - b * b) / (b * b);
double n = (a - b) / (a + b);
double n2 = (n * n);
double n3 = (n2 * n);
double n4 = (n2 * n2);
double n5 = (n4 * n);
double al = (a + b) * (1 + n2 / 4 + n4 / 64) / 2.0;
double bt = -3 * n / 2 + 9 * n3 / 16 - 3 * n5 / 32.0;
double gm = 15 * n2 / 16 - 15 * n4 / 32;
double dt = -35 * n3 / 48 + 105 * n5 / 256;
double ep = 315 * n4 / 512;
double B = lat * kD2R;
double L = lon * kD2R;
L0 = L0 * kD2R;
double l = L - L0;
double cl = (cos(B) * l);
double cl2 = (cl * cl);
double cl3 = (cl2 * cl);
double cl4 = (cl2 * cl2);
double cl5 = (cl4 * cl);
double cl6 = (cl5 * cl);
double cl7 = (cl6 * cl);
double cl8 = (cl4 * cl4);
double lB = al * (B + bt * sin(2 * B) + gm * sin(4 * B) + dt * sin(6 * B) + ep * sin(8 * B));
double t = tan(B);
double t2 = (t * t);
double t4 = (t2 * t2);
double t6 = (t4 * t2);
double Nn = a / sqrt(1 - ee * sin(B) * sin(B));
double yt = e2 * cos(B) * cos(B);
double N = lB;
N = N + t * Nn * cl2 / 2;
N = N + t * Nn * cl4 * (5 - t2 + 9 * yt + 4 * yt * yt) / 24;
N = N + t * Nn * cl6 * (61 - 58 * t2 + t4 + 270 * yt - 330 * t2 * yt) / 720;
N = N + t * Nn * cl8 * (1385 - 3111 * t2 + 543 * t4 - t6) / 40320;
double E = Nn * cl;
E = E + Nn * cl3 * (1 - t2 + yt) / 6;
E = E + Nn * cl5 * (5 - 18 * t2 + t4 + 14 * yt - 58 * t2 * yt) / 120;
E = E + Nn * cl7 * (61 - 479 * t2 + 179 * t4 - t6) / 5040;
E = E + 500000;
N = 0.9996 * N;
E = 0.9996 * (E - 500000.0) + 500000.0;
UTME = E;
UTMN = N;
}
- GPS坐标转换:经纬度转UTM坐标(Matlab程序)
感悟:没有系统的学习,去网上查资料都是零碎的业余选手讲解,很难形成系统,所以有时间还是需要多读书,但是也不知道这个知识点在那本书中有详细的讲解,就像这篇博客下面的评论一样,想问问是那本书上的公式都没人理。
- 根据经纬度算UTM带号

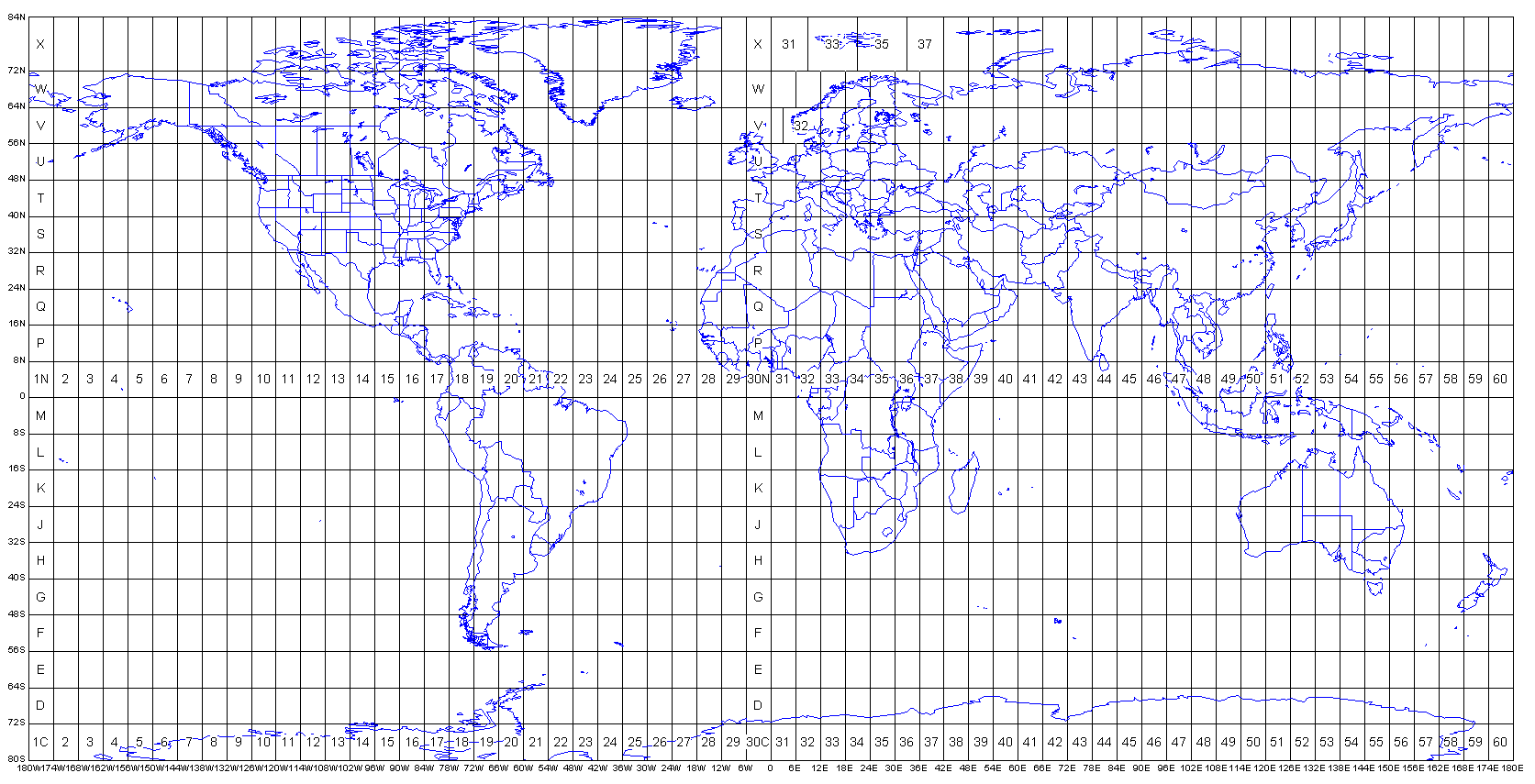

UTM是由美国制定,因此起始分带并不在本初子午线,而是在180度,因而所有美国本土都处于0-30带内。UTM投影采用6度分带,从东经180度(或西经180度)开始,自西向东算起,因此1带的中央经线为-177(-180 -(-6)),而0度经线为30带和31带的分界,这两带的分界分别是-3和3度。纬度采用8度分带,从80S到84N共20个纬度带(X带多4度),分别用C到X的字母来表示。为了避免和数字混淆,I和O没有采用。UTM的“false easting”值为500km,而南半球UTM带的“false northing”为10000km
“WGS 1984”坐标系的墨卡托投影分度带(UTM ZONE)选择方法如下:
(1)北半球地区,选择最后字母为“N”的带;
(2)可根据公式计算,带数=(经度整数位/6)的整数部分+31
如:北京经度约116.4,
带数=116/6+31=50,选50N,即WGS 1984 UTM ZONE 50N
-
GPS定位技术
-
apollo 采用的UTM投影
- 根据经度求带号
namespace {
int GetLongZone(double longitude) {
double longZone = 0.0;
if (longitude < 0.0) {
longZone = ((180.0 + longitude) / 6.0) + 1;
} else {
longZone = (longitude / 6.0) + 31;
}
return static_cast<int>(longZone);
}
}
5.自动驾驶中的坐标定位
GPS/RTK获得经度lon、纬度lat、高程height、偏航角yaw、俯仰角pitch、横滚角roll 。
将lon,lat转化为utm坐标,(utm_x, utm_y, height)就可以作为GPS此时在世界坐标系下位置,再把yaw,pitch,roll转化为旋转矩阵,就可以得到GPS在世界坐标系下的姿态q,合起来就得到了GPS在世界坐标系下的位姿
通过标定可得到GPS到车身base_link坐标系的变换,这样就能得到当前车身base_link在世界坐标系下的位姿,再由标定可得到lidar到车身base_link坐标系的变换,这样就能把lidar坐标系下的点云变换到世界坐标系下,也就是高精地图中点云的坐标。
由于地图太大,需要对其进行方形网格分块进行存储和查询,每一块的id可通过resolution, col(utm_x/resolution), row(utm_y/resolution), utm_zone, utm_band进行编码。
同时,将GPS得到的经纬度转换为火星坐标系 (在中国大陆使用地图服务的话,我们可能会看到GCJ-02这个坐标系统,这又是什么东西呢?GCJ-02是国家测绘局(国测局,GCJ,这样的缩写比较罕见)02号标准的意思。它是一种对经纬度数据的加密算法,即加入随机的偏差。国内出版的各种地图系统(包括电子形式),必须至少采用GCJ-02对地理位置进行首次加密。由于最开始的时候一些国外地图服务商没搞明白这点,直接使用了GCJ-02加密的坐标来显示POI,从而把这些POI移到太平洋上去了,所以网友也戏称火星坐标。) ,就通过一些地理信息可视化库在地图上可视化轨迹,如通过轨迹坐标生成kml文件,就可以在谷歌地球上显示轨迹。
