matlab 状态空间的波特图,MATLAB：对于状态空间方程的系统辨识

本文介绍了如何利用MATLAB辨识状态空间方程中的未知参数。

假设我们的被控系统的表达如下：

我们想要通过实验数据辨识出参数K1和K2​，方法如下：

第一步，采集实验数据。

需要的数据包括系统一段时间内的系统输出Y(ts)，以及控制量U(ts)，这些数据应该是以某个固定的采样频率进行采集得到的。另外，最好是要采集系统的初始状态(虽然这个初始状态也是可以辨识的，但能采集到尽量就采集到)。

第二步，运用MATLAB进行辨识

代码如下，重要的步骤都体现在注释中了：

clc;

clear all;

close all;

format long

%% 读取数据，这一部分大家按照自己的应用来更改

data = xlsread('nopec-static-4.xlsx');

t = data(:,1) - data(1,1);

x1 = data(:,2)/360*2*pi - 0.1;

x2 = data(:,3)/16.4/57.3;

x = [x1,x2];

u1 = zeros(size(x1));

u2 = zeros(size(x2));

u = [u1, u2];

%% 搭建状态空间模型

% dot(X) = AX + BU + Ke

% Y = CX + DU +e

% 上式是idss默认的状态空间模型的形式

A = [0, 1; -0.1, -0.1];

B = zeros(2,2);

C = eye(2,2);

D = zeros(2,2);

K = zeros(2,2);

x0 = [x1(1);0];

m = idss(A,B,C,D,'Ts',0); % 构建模型 % 关键函数

% 变量的优化设置

m.Structure.A.Free(1,1) = false; % 这里设置为false，代表A(1,1)这个变量是不可优化的

m.Structure.A.Free(1,2) = false;

m.Structure.A.Value(2,1) = -10; % 这里设置的是A(2,1)的初始值

m.Structure.A.Value(2,2) = -10; % 这里参数初始值的设置非常重要，初始值设置得不对，最后辨识的结果往往都不会太好

m.Structure.B.Free = false;

m.Structure.C.Free = false;

m.Structure.D.Free = false;

m.Structure.K.Free = false;

%% 打包用于辨识的数据，x是输出，u是控制输入，0.1是采样时间间隔

z = iddata(x,u,0.1); % 关键函数

%% 模型辨识

% 关于辨识过程中的设置，比如优化的cost容忍范围，以及迭代次数，以及状态X的初始条件等等

% 更多关于辨识和优化过程的设置，可以参考：help ssestOptions

opt = ssestOptions;

% opt.InitialState = idpar(x0); % 这里可以设置初始状态也是可优化的

opt.InitialState = x0; % 设置初始状态

opt.SearchOption.Tolerance = 0.01; %设置误差范围

opt.SearchOption.MaxIter = 500; % 设置最大迭代次数

opt.Display = 'full'; %设置是否显示辨识过程

% 模型辨识

m = ssest(z,m,opt); % 关键函数

%% 模型验证

uu = idinput([150,2]);

simdat = iddata([],uu,'Ts',0.1);

simopt = simOptions('InitialCondition', x0);

y = sim(m,simdat,simopt); % 关键函数

y1 = y.OutputData(:,1);

y2 = y.OutputData(:,2);

%% 绘图

figure(1)

subplot(2,1,1)

plot(x1,'r','LineWidth',3)

hold on

plot(y1,'g','LineWidth',3)

hold on

grid on

xlabel('X1')

legend('实际系统','辨识系统')

subplot(2,1,2)

plot(x2,'r','LineWidth',3)

hold on

plot(y2,'g','LineWidth',3)

hold on

grid on

xlabel('X2')

legend('实际系统','辨识系统')

第三步，检查辨识结果

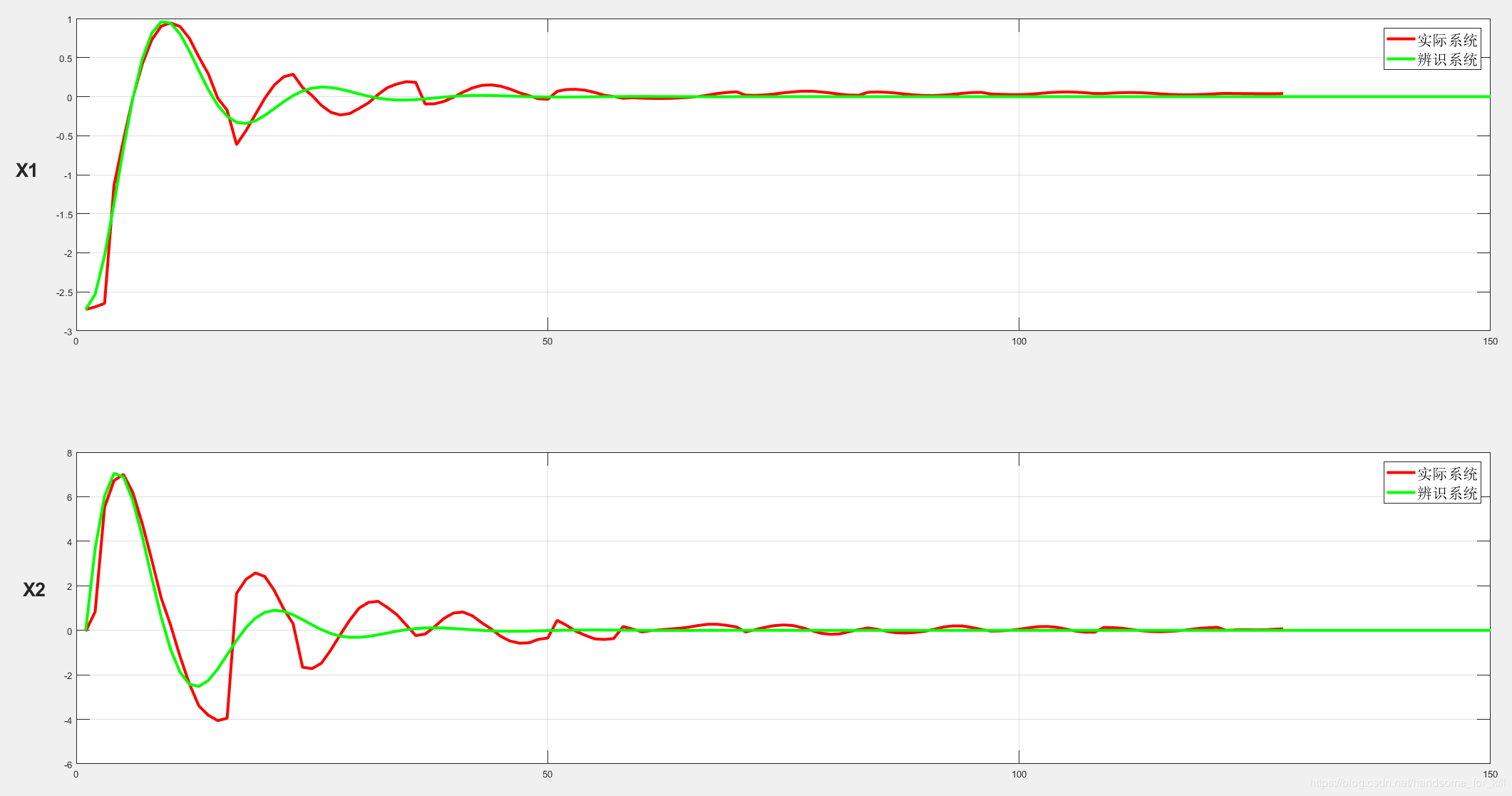

这是我的实验数据，辨识得到的结果，我还是比较满意的，大家可以在自己的应用中，多试几组数据，对比每次辨识出的参数结果，看看是否稳定。
