1. 四种信道模型

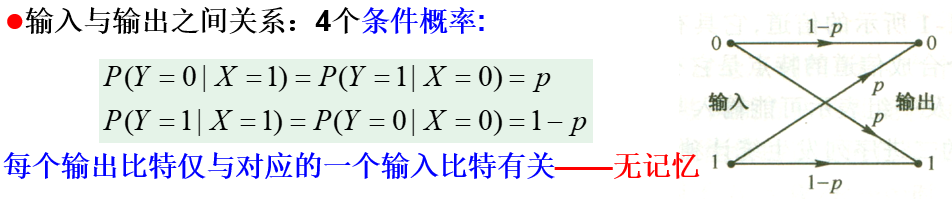

1.1 二进制对称信道 BSC

离散二进制输入,离散二进制输出
在这里插入图片描述
在这里插入图片描述

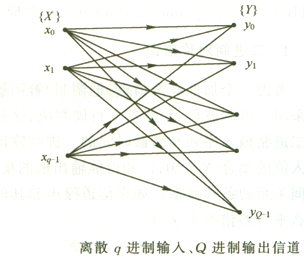

1.2 离散无记忆信道 DMC

离散q进制输入,离散Q进制输出
在这里插入图片描述

1.3离散输入、连续输出

由于噪声的影响且在输出端不量化,这样的输出就是连续的,如离散时间AWGN信道

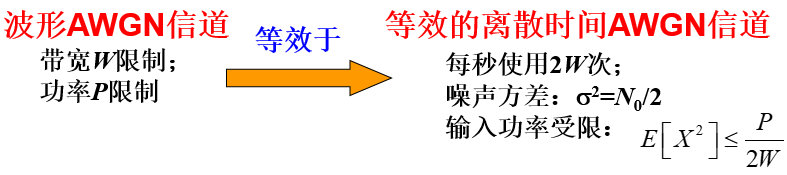

1.4 波形信道

输入是波形,输出也是波形, 例如波形AWGN信道
在这里插入图片描述

2. 信道容量

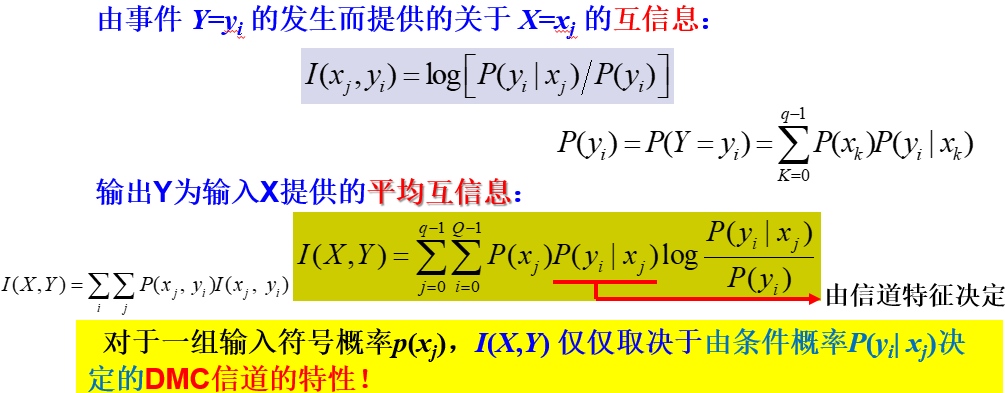

2.1互信息与平均互信息

在这里插入图片描述
同样,对于指定的信道, p ( y i ∣ x j ) p(y_i|x_j) p(yixj)是一定的, I ( X , Y ) I(X,Y) I(X,Y)就取决于输入符号概率 p ( x j ) p(x_j) p(xj)

2.2 信道容量

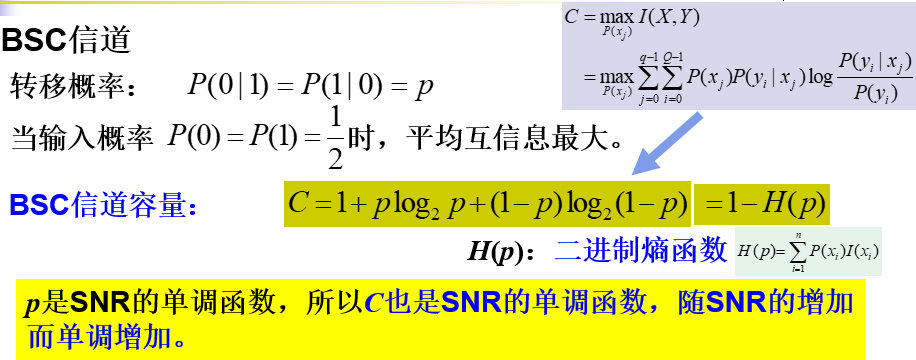

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

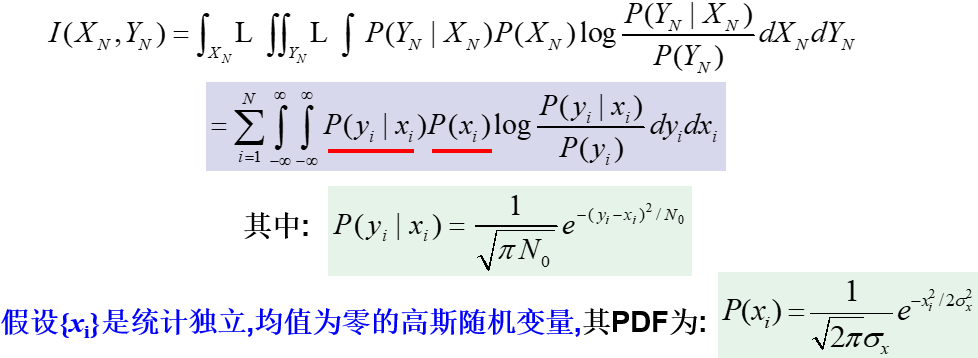

香农公式仅适用于波形AWGN信道的信道容量,即平均互信息表达式:
假设:
在这里插入图片描述

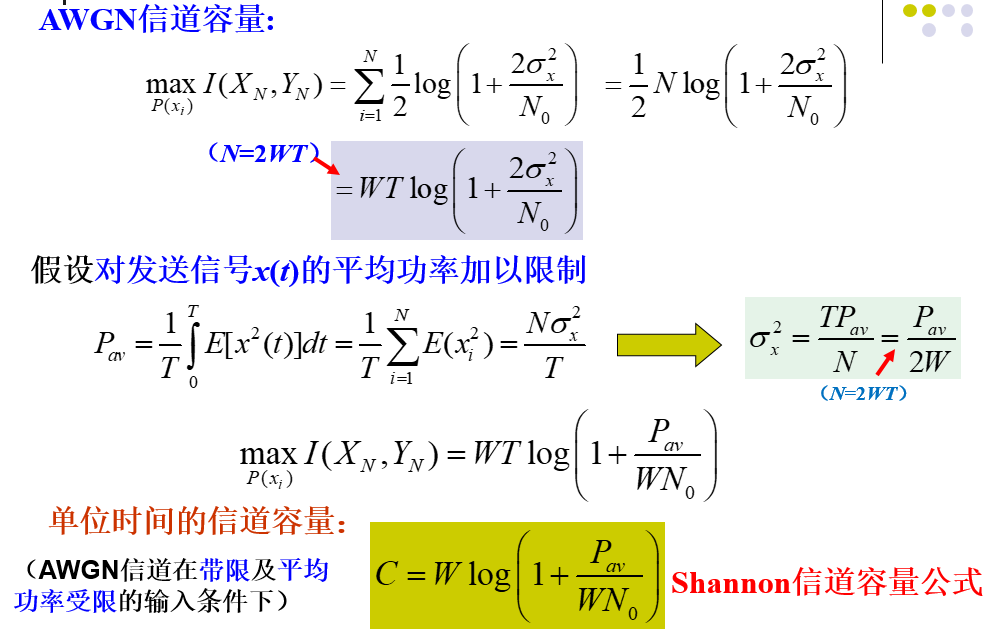

推导:
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

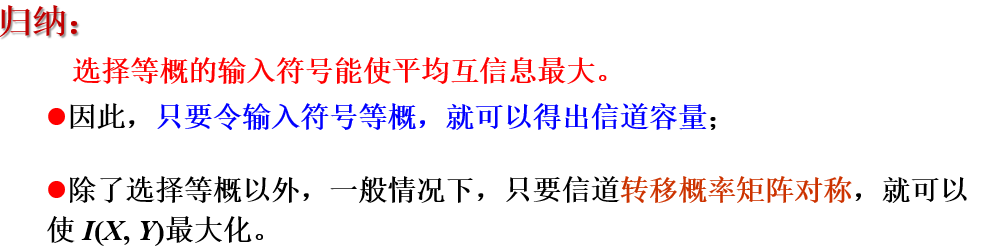

互信息是互信息,信道容量只有发送信息是高斯信号等概的时候才能叫信道容量。
在这里插入图片描述
