基于FPGA的LDPC编译码器

该FPGA设计实现的是一个LDPC码编译码器，采用的是并行输入与并行输出。设计主要分为两个模块：1.LDPC码编码器；2.LDPC码译码器。实现的功能：并行输入4位信息序列，经过编码器后获得12位编码后序列，然后经过译码器译码还原出原始的4位信息序列。LDPC编译码器设计功能框图如图 1所示。

部分代码

/*------------------------------------------------文件信息-------------------------------------------------
**  文件名称：      ldpc_encoder.v
**  最后修改日期：  2017-3-20
**  最新版本：      V1.0
**  功能描述：      LDPC码编码器
**

**-------------------------------------------------------------------------------------------------------*/
`timescale 1 ns/ 1 ps
module ldpc_encoder(
	clk,
	rst_n,
	msg,
	code
	);

	input  		  clk;													// 系统时钟 50MHz
	input  		  rst_n;												// 复位信号，低电平有效
	input  [3:0]  msg;													// 信息序列
	output [11:0] code;													// 编码序列

    /*********************************************************************************************
    //  模块名称：LDPC编码模块
    //  功能描述：对信息序列进行LDPC编码

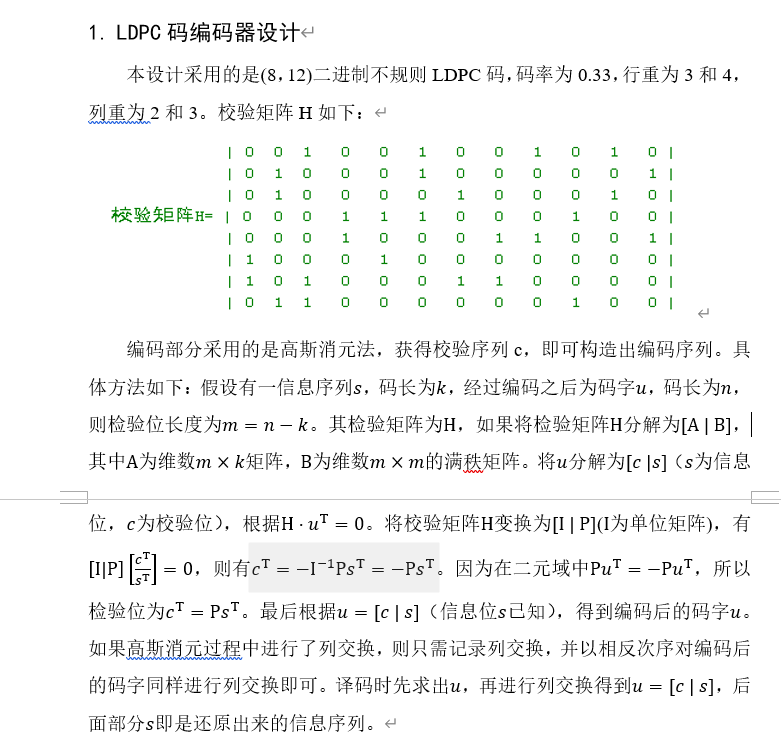

	//			   采用(8，12)二进制不规则LDPC码，码率为0.33，行重为3和4，列重为2和3
    //             编码部分采用的是高斯消元法，获得校验序列c，即可构造出编码序列code
	//   			| 0	 0	1	0	0	1	0	0	1	0	1	0 |
	//				| 0	 1	0	0	0	1	0	0	0	0	0	1 |
	//  			| 0	 1	0	0	0	0	1	0	0	0	1	0 |
	//  校验矩阵H= | 0	 0	0	1	1	1	0	0	0	1	0	0 |       若code*H'=0 则code正确 可还原出原始msg
	//  			| 0	 0	0	1	0	0	0	1	1	0	0	1 |
	//  			| 1	 0	0	0	1	0	0	0	0	0	0	0 |
	//  			| 1	 0	1	0	0	0	1	1	0	0	0	0 |
	//   			| 0	 1	1	0	0	0	0	0	0	1	0	0 |
	//
	//                          高斯消元
    //  设H=[A | B] 转换为 [I | P] （I为单位矩阵）
    //  设u为编码序列 u=[c | s]  s为信息序列 c为校验序列
    //  因为  H*u' = u*H' = 0
    //  代入得：
	//			 _    _
	//			 | c' |
	//	  [I | P]|    | = 0
	//			 | s' |
	//			 -    -
	//	 I*c' + P*s' = 0
	//	 I*c' = P*s' (在GF(2)上) ->  I*c'=-P*s'
	//   因为在GF(2)上有 P*s'+ P*s'=0 所以 P*s'=-P*s' I*c' = P*s' ->   c'=I'*P*s' =P*s' -> c' = P*s'
	//	 再由u=[c | s]即可得到编码后的码字。
	//	 如果高斯消元过程中进行了列交换，
	//	 则只需记录列交换col_recoeder，并以相反次序对编码后的码字同样进行列交换即可。
	//	 解码时先求出u，再进行列交换得到u=[c | s]，后面部分s即是还原出来的信息序列。
	//
	//   根据校验矩阵H，经过高斯消元法后，可得P矩阵和列交换col_recoeder
	//     | 1 1 1 0 |
	//	p= | 0 1 0 1 |      col_recoeder= |0 0 0 0 0 0 0 9| （0不用变换）
	//     | 0 0 0 1 |
	//     | 1 1 1 0 |
	//	   | 1 1 1 0 |
	//     | 0 1 0 0 |
	//     | 0 1 1 1 |
	//     | 0 1 1 1 |
    //*********************************************************************************************/

	// 时钟计数 第一个时钟计算校验比特序列 第二个时钟 进行列变换还原 输出编码后序列
	reg clk_count;
	always@(posedge clk or negedge rst_n)
	begin
		if(rst_n == 1'b0)
			clk_count <= #1 1'b0;
		else
			clk_count <= #1 clk_count + 1'b1;
	end


	// msg与P矩阵进行运算 求出校验序列
	reg [7:0] check;													// 校验序列
	always@(posedge clk or negedge rst_n)
	begin
		if(rst_n == 1'b0)
			check     <= #1 8'b0;
		else
		begin
			if(clk_count == 1'd0)
			begin														// msg与P矩阵进行运算 获得校验序列
				check[7]  <= #1 msg[3]+msg[2]+msg[1];
				check[6]  <= #1 msg[2]+msg[0];
				check[5]  <= #1 msg[0];
				check[4]  <= #1 msg[3]+msg[2]+msg[1];
				check[3]  <= #1 msg[3]+msg[2]+msg[1];
				check[2]  <= #1 msg[2];
				check[1]  <= #1 msg[2]+msg[1]+msg[0];
				check[0]  <= #1 msg[2]+msg[1]+msg[0];
			end
			else
				check <= #1 8'b0;
		end
	end

	// 进行列变换还原并输出编码后码字	|0 0 0 0 0 0 0 9|  u=[c | s]
	reg [11:0] code;
	always@(posedge clk or negedge rst_n)
	begin
		if(rst_n == 1'b0)
			code <= #1 12'b0;

		else
		begin
			if(clk_count == 1'b1)
				code <= #1 {check[7:1],msg[3],check[0],msg[2:0]}; 	// 序列第8位与第9位进行交换 从低往高数 最后输出编码后码字
			else
				code  <= #1 code;
		end
	end

endmodule

链接：https://pan.baidu.com/s/1GurX1-uWdh4_FYNiXuViJA
提取码：1234
