(〇) 前言

   Simulink是MATLAB中的一种可视化仿真工具，是实现动态系统建模、仿真和分析的一个软件包，被广泛应用于线性系统、非线性系统、数字控制及数字信号处理的建模和仿真中。

  熟练掌握Simulink可以帮助我们在做项目的时候进行仿真来更好的分析和完成项目。
  推荐个B站的学习视频
https://www.bilibili.com/video/BV19J411W7Ta?from=search&seid=14019785651695841987
  动手实践才能真正的熟练Simulink的应用。

  我把整个建模仿真的步骤放在最前面，能够更好地理解我们学习的脉路：
   ①建立系统仿真模型 ②设置仿真参数 ③启动仿真并分析结果

(一) Simulink的启动

①在主窗口选择“主页”，再单击“文件”中的“新建”，然后选择“Simulink Modal”命令
②在主窗口选择“主页”，再单击“Simulink“命令组中的“Simulink”命令
③在命令行窗口输入simulink

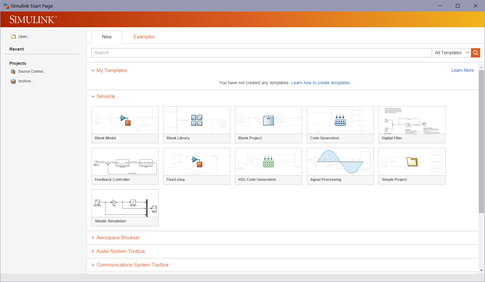

这就进入了Simulink界面

然后点击Blank Modal，进入模型编辑窗口

然后我们可以利用File命令组打开或者新建模型文件。
  单击“Library Browser”按钮，可以打开模块库浏览器窗口，通过鼠标拖动模块到编辑窗口，再将各个模块连接起来，就构成了仿真模型。

(二) 系统仿真模型的创建

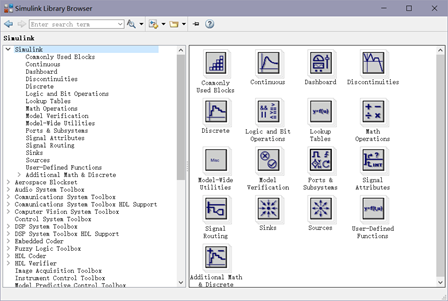

   ①Simulink Library Browser窗口

其中，Simulink是基础模块库，其他是专业模块库。
  ②Simulink模块的操作：
   添加：在Simulink Library Browser窗口中找到想用模块，然后用鼠标拖拽到模型编辑窗口中。
   删除或复制：选定模块，按Delete删除。或在模型编辑窗口选择Edit菜单项里的各种操作命令完成。
   两个模块的连接：鼠标左键按住一个模块的输出端，移动到另一个模块的输入端，当连接线变为实线时，松手即完成连接。如图

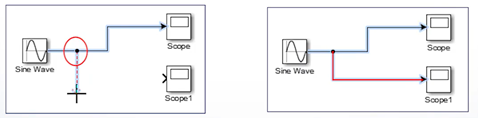

  连线的分支：鼠标移到实线上的分支点，按下Ctrl，按住鼠标拖到目标模块的输入端，释放鼠标并松开Ctrl。

  ③创建完记得保存哦，操作就不细说了简单。

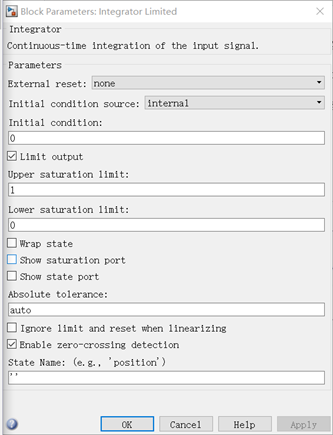

  ④设置模型参数：双击需要设置的模块，即打开了参数设置界面。上面是对于该模块的描述，下面可编辑区可以进行参数设置。

(三) 仿真参数的设置

   点击模型编辑窗口上面的那个小齿轮 ，即可进入仿真参数设置界面。

  在这其中，我们可以进行参数设置。其中步长类型-Solver等根据自己的模型选择。
  仿真参数设置完成后，单击上方主窗口中的Run即可开始仿真。
