概述
一.matlab谐波搭建
1.matlab的使用

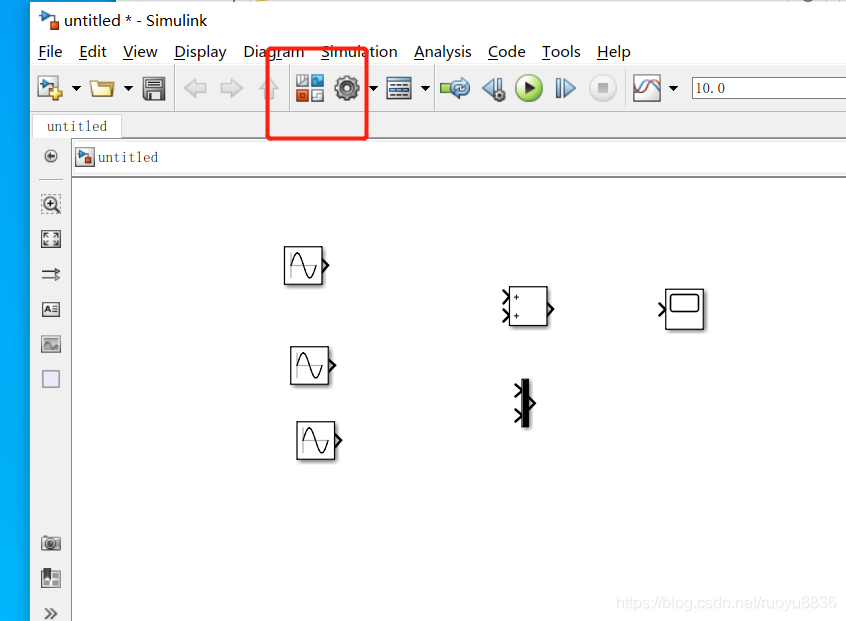

打开matlab新建一个simulink–>点击图标
选择需要的模型，这里我搭建的是三相电，需要三个正弦信号
下面这个mux主要是将三个波形一次在示波器上显示出来 而add是将三个波形叠加起来，具体使用根据要求自己选择

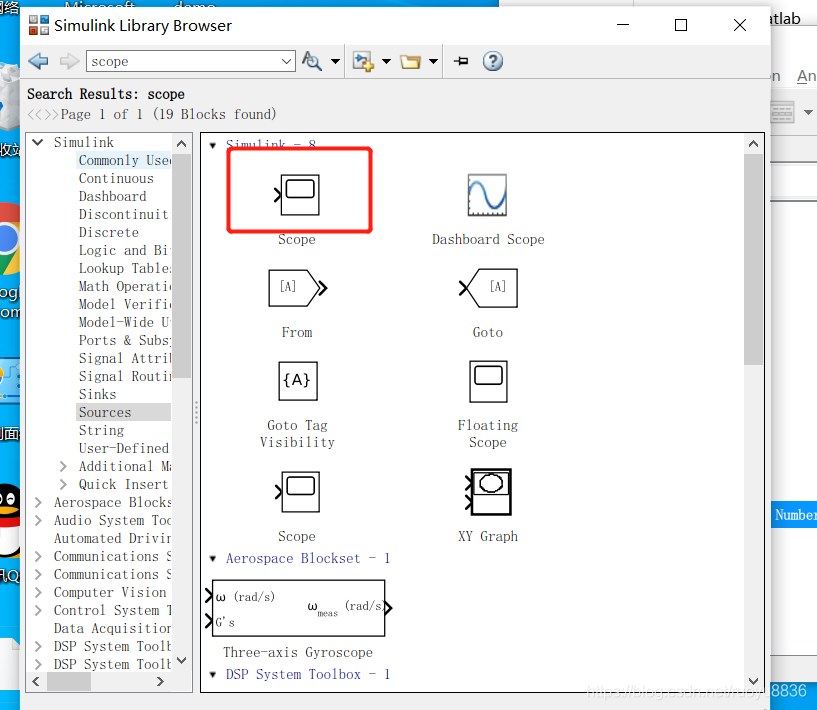

这个是示波器，将波形显现出来
这个就是模型搭建，谐波的一个搭建

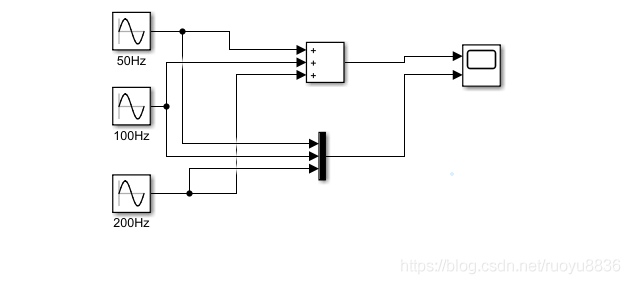

这幅图通过50Hz正弦波叠加100HZ，200Hz正弦波得到叠加后几遍的波形，这个波形主要用来进行FFT计算进行时谐波检测，模型比较简单，幅值分别5,15,30.

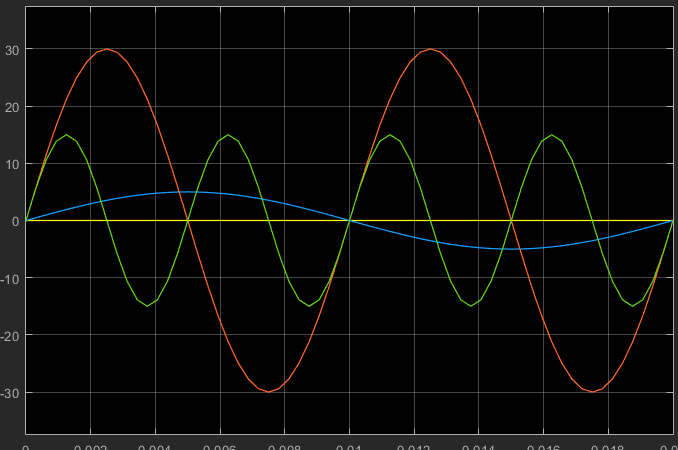

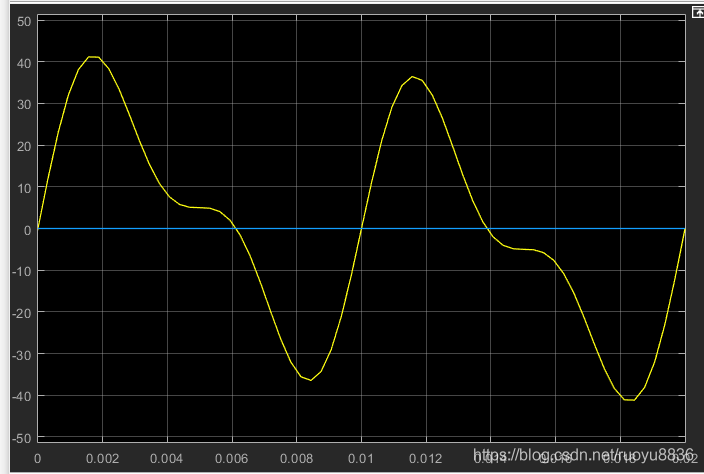

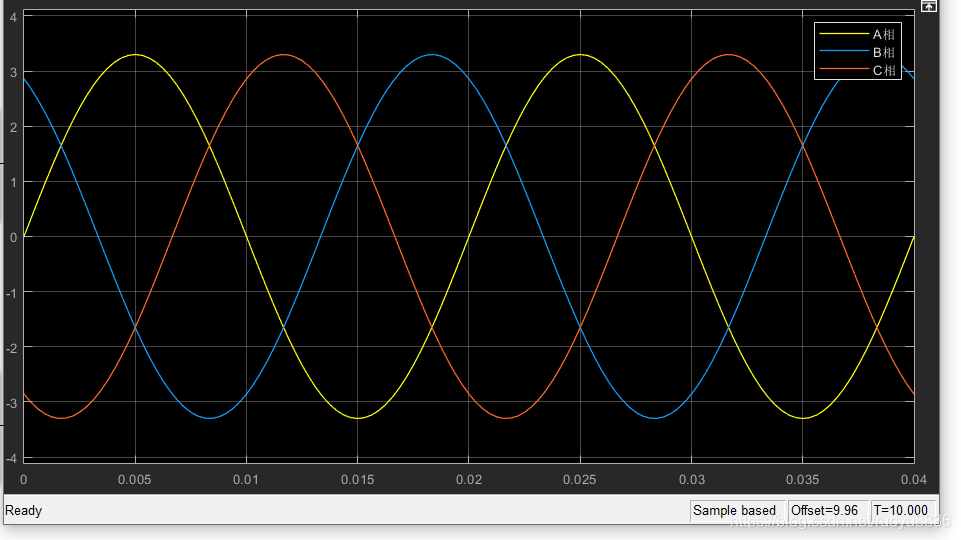

这幅三个信号放在一张图时的波形
这个主要是对步长的设置，然后还有一共采取的时间长度

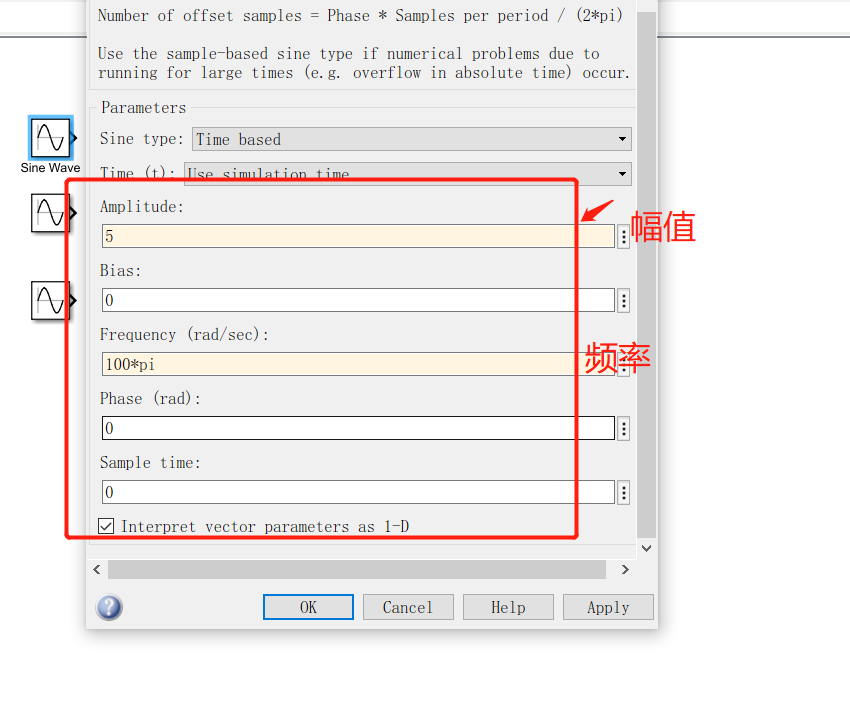

这个主要是正弦波的参数设置，幅值和频率的设置

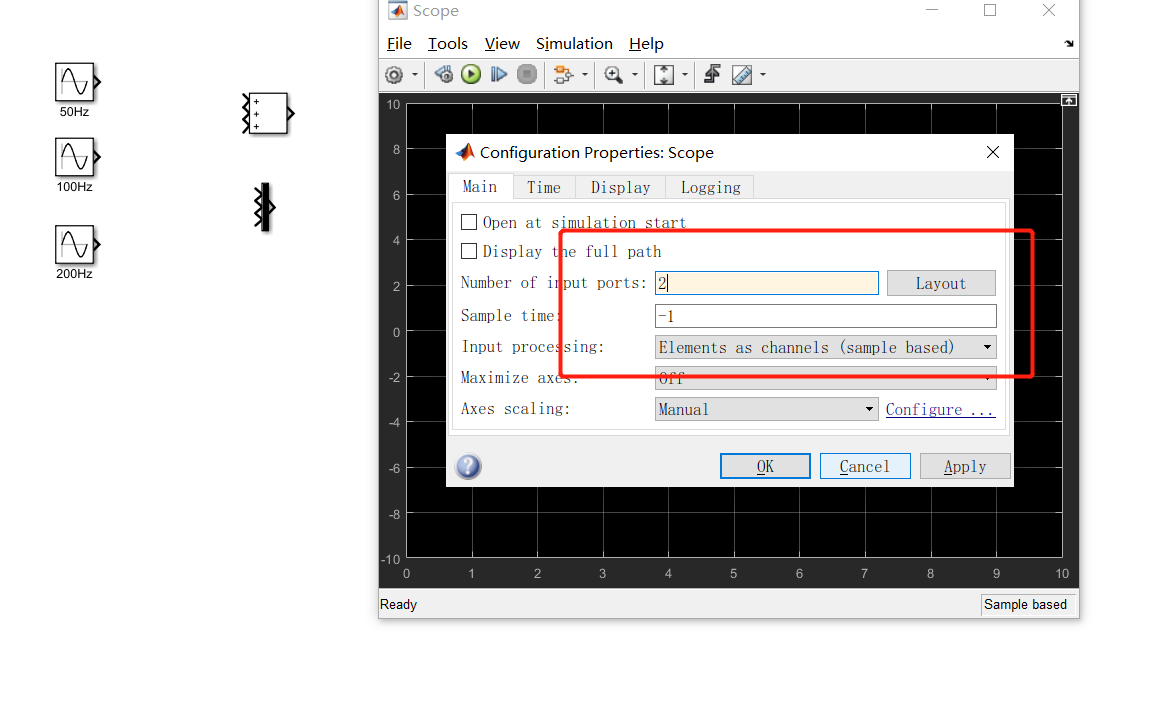

这个界面主要是设置scope输入的端口数

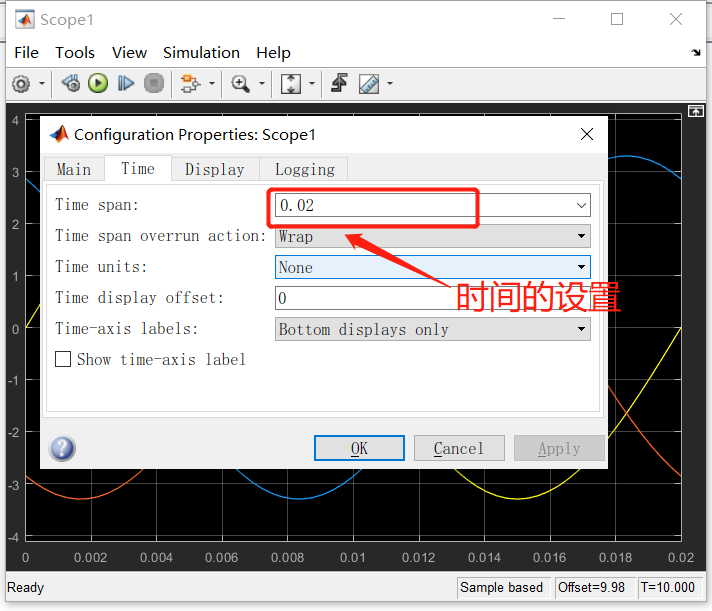

这个是scope显示的时间

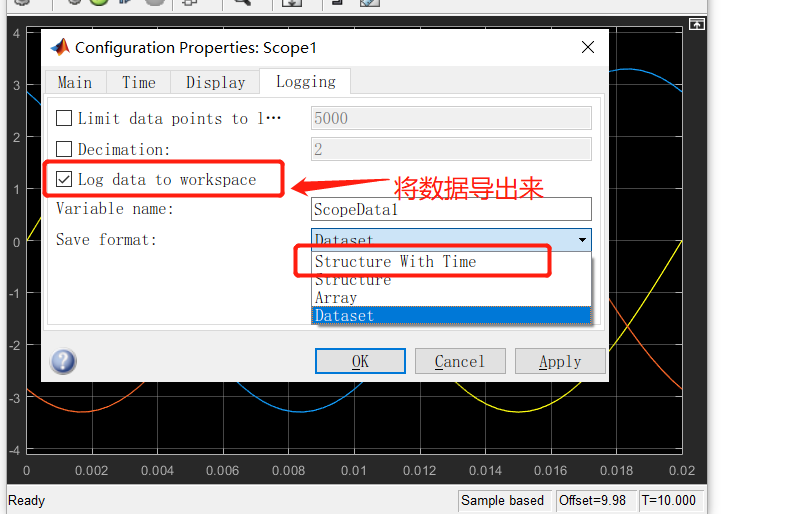

这个是数据的导出部分的设置

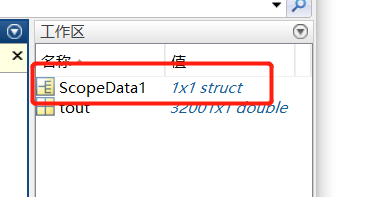

点击scopeData就可以将数据导出来

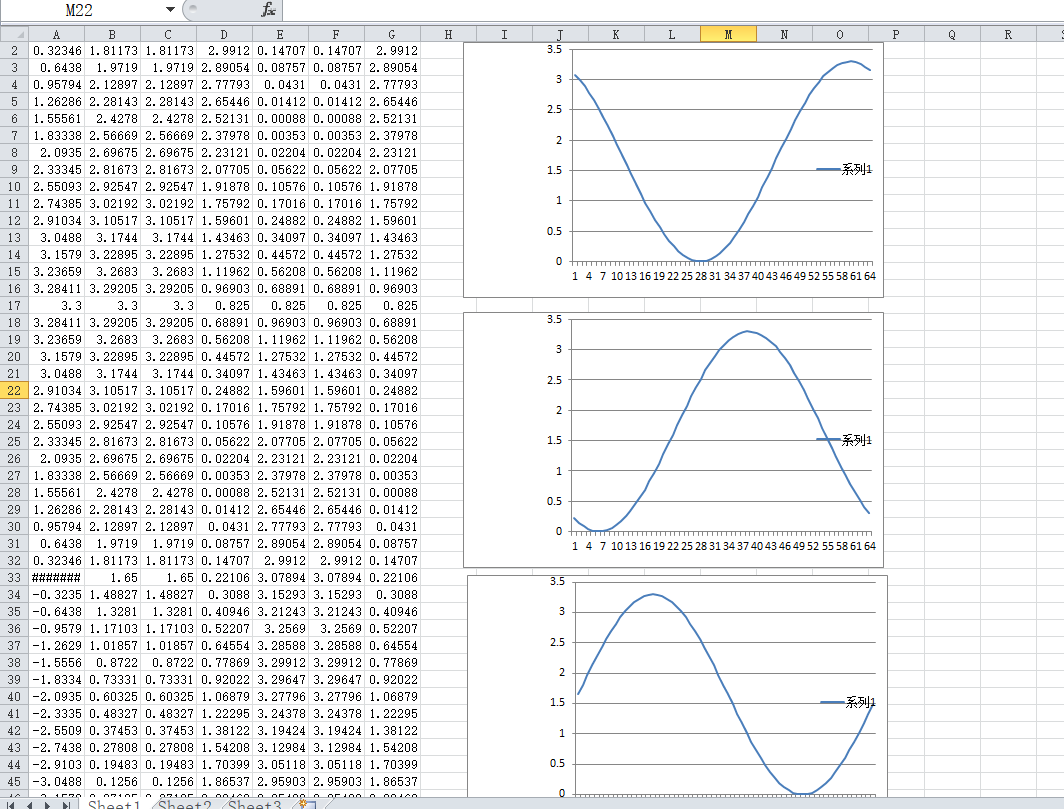

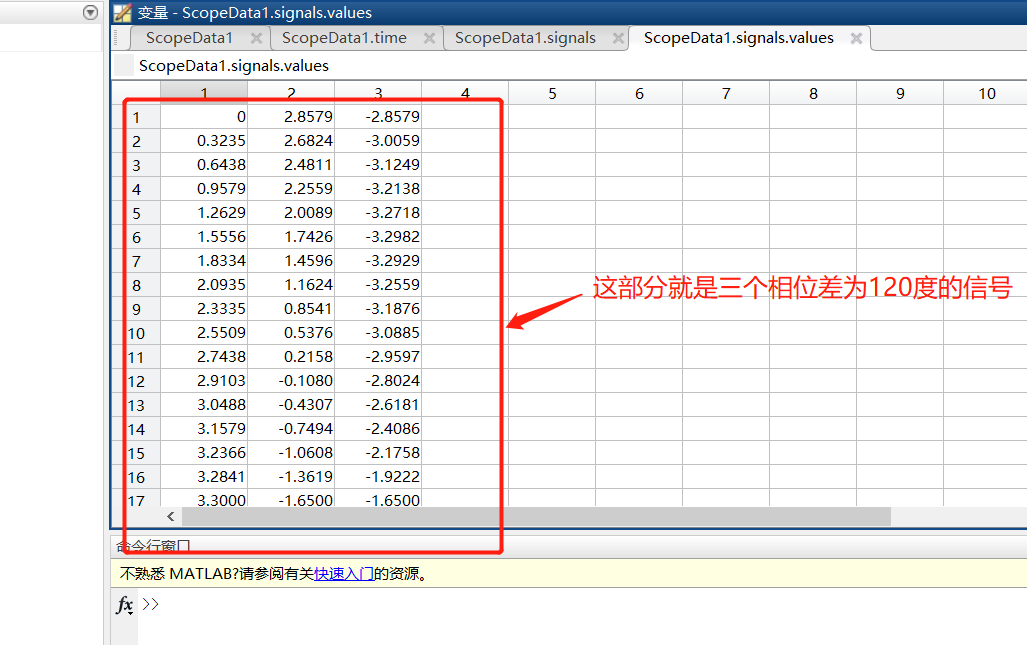

打印出来的数据，通过excle显示出来
这个是将数据打印出来放在excle中的波形 下图为显示结果
