5G NR DCI中的各控制字段

第一个要说的是frequency domain resource assignment（频域资源分配）指示字段
PDSCH从该字段中获取频域资源分配信息。PDSCH的资源分配类型有两种Type0和Type1。
Type0是非连续的资源分配类型，Type1是连续的资源分配类型。
对于Type0，PDSCH从频域资源分配指示字段即DCI-RIV中获取的即为bitmap(位图)，根据位图指示哪些RB资源是分配给信道使用的，哪些不是。位图中1比特对应一个RBG，bitmap中为1，则使用该RBG，为0则不使用跳过。
而Type0中RBG的配置有两种类型，RBG配置1和RBG配置2.
根据RBG的配置可确定RBG的大小（也即每个RBG中包含多少个VRB）

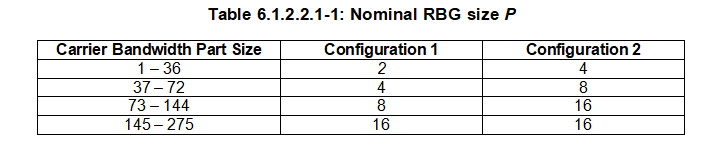

在38.214.6.1.2.2.1中给出了RBG的大小P的求取

从而RBG的总数就可以得到
N_RBG=ceil((N_BWP_size+mod(N_BWP_start,P))/P)
这个大小就是DCI-RIV指示的bitmap的长度

对于Type1连续的资源分配，则是连续使用一定长度的RB，那么DCI-RIV字段只需指示其分配的RB的起始位置以及长度就可以了。
RIV的计算公式如下：
如果(L_RBs-1)<=floor(N_BWP_size/2)其中L_RBs是分配的连续RB的长度，
RIV=N_BWP_size(L_RBs-1)+RB_start
否则RIV=N_BWP_size(N_BWP_size-L_RBs+1)+(N_BWP_size-1-RB_start)
将计算的RIV值转换成ceil(log2(N_BWP_size(N_BWP_size+1)/2))个比特，即为DCI-RIV字段的内容。

再介绍时域资源分配字段（Time domain resource assignment – 4 bits）
PDSCH从该字段可以获得PDSCH所在时隙、PDSCH的时域长度以及PDSCH在时隙中的起始符号索引。
起始和长度指示值SLIV
SLIV的计算
如果(L-1)<=7，那么SLIV=14*(L-1)+S
否则，SLIV=14*(14-L+1)+(14-1-S)，其中0<L<=14-S

接下来说一下指示有关HARQ的字段
HARQ process number – 4 bit
HARQ进程号，用4比特指示。NR中每个上下行载波均支持最大16个HARQ进程，故用4比特即可指示。
PDSCH将数据发送后，需要返回一个HARQ-ACK信息，告诉发送是重传还是确认
PDSCH-to-HARQ_feedback timing indicator（3bit）这个字段就是用来指示PDSCH完成数据发送后，需要在多长的时间内发送HARQ-ACK信息。PDSCH-to-HARQ_feedback timing indicator就是PDSCH到HARQ的定时器，其取值为{1，2，3，4，5，6，7，8}.而PDSCH发送HARQ-ACK信息是由PUSCH或PUCCH承载的。

新数据指示和CBGTI以及CBGFI
NR系统中，传输数据很大，每个TB（传输块）都很大，如果对每个TB进行ACK／NAK机制，那么重传的内容太大，也许仅仅是传输块中一小部分出了错，却重传了整个TB块。这时候就考虑划分TB为多个CB（码块），对CB使用ACK／NAK机制，这样就可以减少重传的数据量，但是增加了上行反馈的ACK信息，导致信令开销大，所以CB块的大小要选取的适中。折中的方案就是将TB分成了CBG（码块组，多个CB的组）。
DCI中，新数据指示字段New data indicator用来指示当前是新传还是重传
如果是新传，则用户会认为所有CBG都是新传。
如果是重传，则用户进行下面的处理
1.根据CBGTI（CBG Transmission Information）字段的指示确定哪些CBG被重传，其中比特为0代表对应的CBG没有传输，比特为1的代表CBG传输了。
2.根据CBGFI（CBG flushing out information）字段的指示确定重传的CBG能否与之前收到的CBG合并，如果指示值为0，则不能，清空缓存。如果指示值为1，则可以合并。
