节前最后一篇，停止学习，收拾心情准备过节！

本文以SRS的高层配置为主线整理几个琐碎的SRS方面的信息。大家也可以先阅读如下另一篇关于SRS的总结短文：

5G SRS

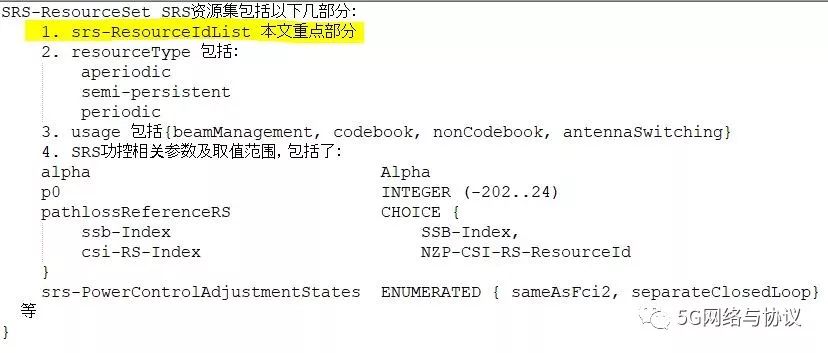

言归正传，SRS的资源集IE总体结构如下：

其中最为重要的每个SRS资源包括如下部分：

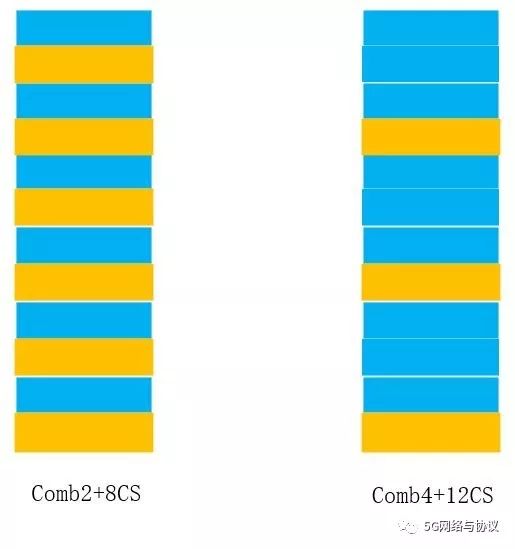

上面的梳齿相关配置中，comb2时候最多采用8个循环移位，comb4时候最多使用12个循环移位，则对于comb2来说，就有16个复用后的发送机会，而comb4情况下有48个机会。

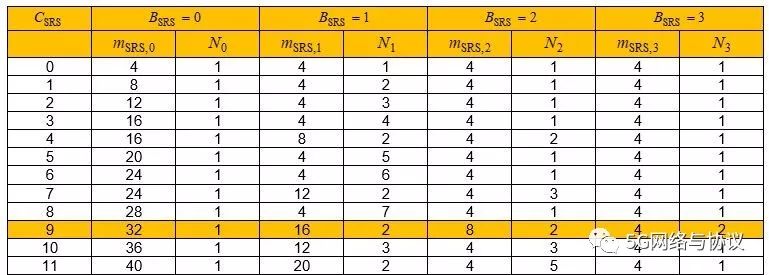

对于跳频以32RB为例：

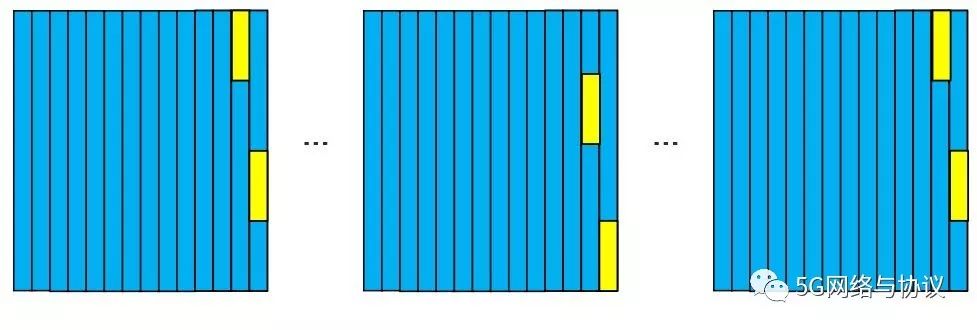

intra-slot跳频示例：

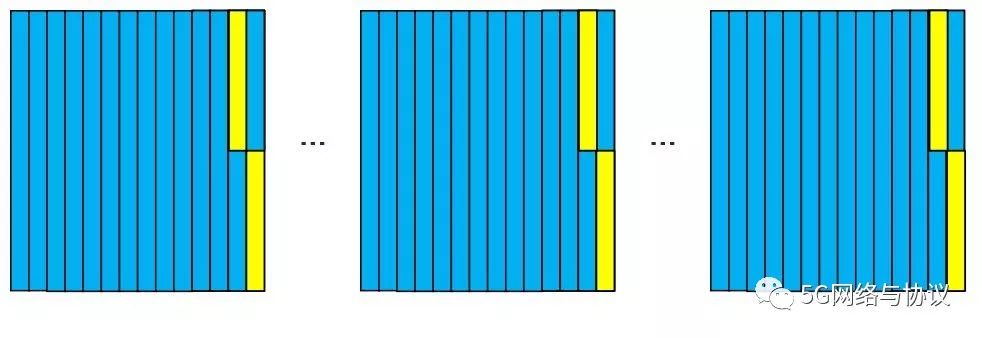

混合 intra-slot和inter-slot跳频示例：

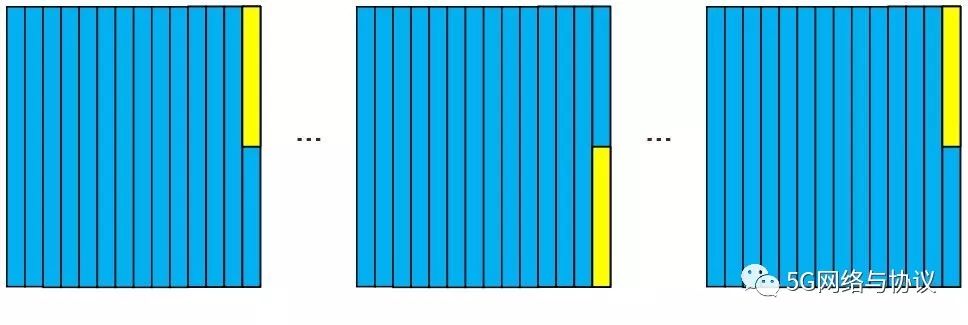

inter-slot跳频示例：

SRS的重发repetitonfactor的IE中可以看到支持1,2,4，这里就不画图了。

另外基于码本和非码本的传输，应用于PUSCH传输，PUSCH也就支持两种传输方案：基于码本的传输和基于非码本的传输。

其具体实现方式为：

当pusch-config中的高层参数txconfig设置为“codebook”时，使用基于码本的传输配置；当高层参数txconfig设置为“noncodebook”时，使用基于非码本的传输配置。

对于基于码本的传输，可以通过DCI0_0、DCI0_1或半静态配置来调度PUSCH，如果使用DCI0_1调度，则UE根据SRI、TPMI和RANK确定其PUSCH预编码，这些信息由DCI字段SRS ResourceIndicator，PrecodingInformation，number oflayers等给出，TPMI用于指示天线端口0…ν-1上要应用的预编码，当配置多个SRS资源时，它对应于SRI选择的SRS资源，或者如果配置了单个SRS资源，则TPMI用于指示天线端口0…ν-1上要应用的预编码，传输预编码是从上行链路码本中选择的，该码本中有很多天线端口，等于SRS配置中较高层参数nrofsrs端口，当使用设置为“codebook”的高层参数txconfig配置时，至少使用一个SRS资源配置UE。时隙n中所示的SRI与SRI标识的最新SRS资源传输相关。

对于非码本传输，PUSCH能够使用DCI0_0 , DCI0_1以及半静态配置。UE可以基于宽带SRI(使用多个SRS资源时候)确定自己的PUSCH预编码。其中SRI通过DCI中的SRS Resource Indicator给定，或者通过高层参数srs-ResourceIndicator给定。UE可以使用一个或者多个SRS资源，用于UE在相同RB中同时传送的SRS资源数依赖于UE能力。每套SRS资源只能使用一个SRS端口。通过使用高层参数usage(位于SRS-ResourceSet中)配置为'nonCodebook'而生效。能为非码本的上行传输配置的最大SRS资源数量为4 。

这里使用的高层参数pusch-config如下：

PUSCH-Config ::=

SEQUENCE {       dataScramblingIdentityPUSCHINTEGER (0..1023)

txConfig      ENUMERATED {codebook,nonCodebook}

dmrs-UplinkForPUSCH-MappingTypeA    SetupRelease { DMRS-UplinkConfig }

    ...  ...  ...

}

此中所使用的DCI0_0/DCI0_1各个字段展示如下：

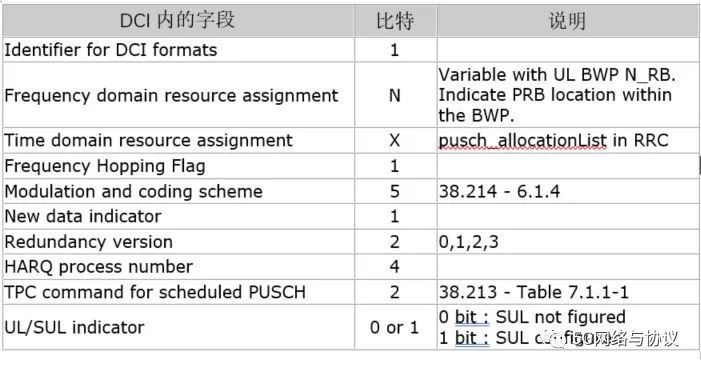

首先是DCI0_0

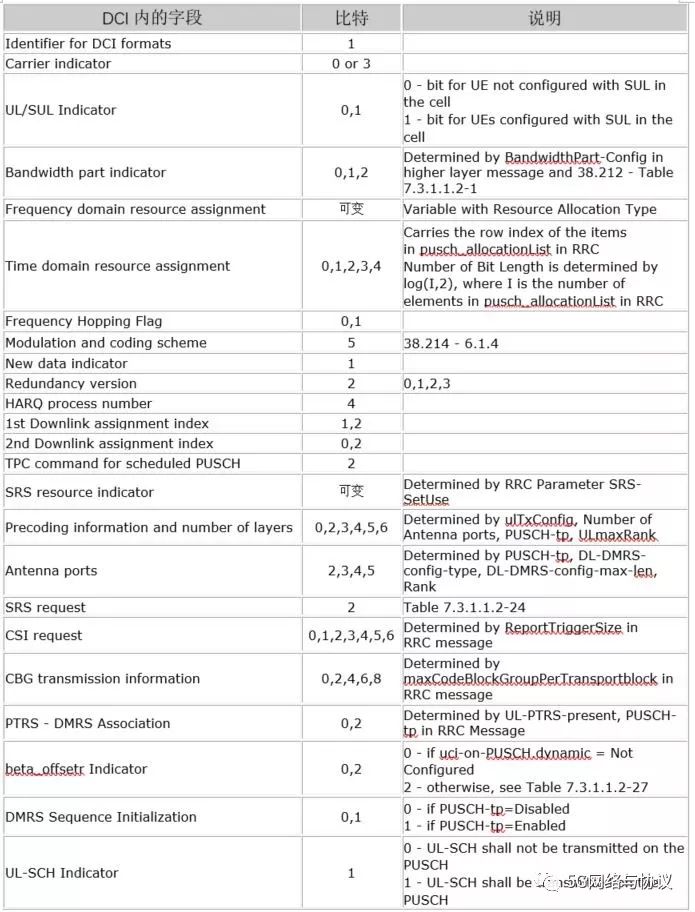

然后是DCI0_1:

大致流程如下，首先是基于码本的PUSCH传输：

step1：gNB接收由基于2或者4个天线端口的SRS资源，然后根据这些SRS天线端口信息进行信道估计而推断出使用的层数，最优预编码矩阵及MCS等信息。

Step2：gNB使用DCI0_1中的SRI(字段SRS Resource Indicator)发送给UE来调度PUSCH传输。

Step3：PUSCH的数据部分及其对应的DMRS的传输基于上述预编码矩阵。

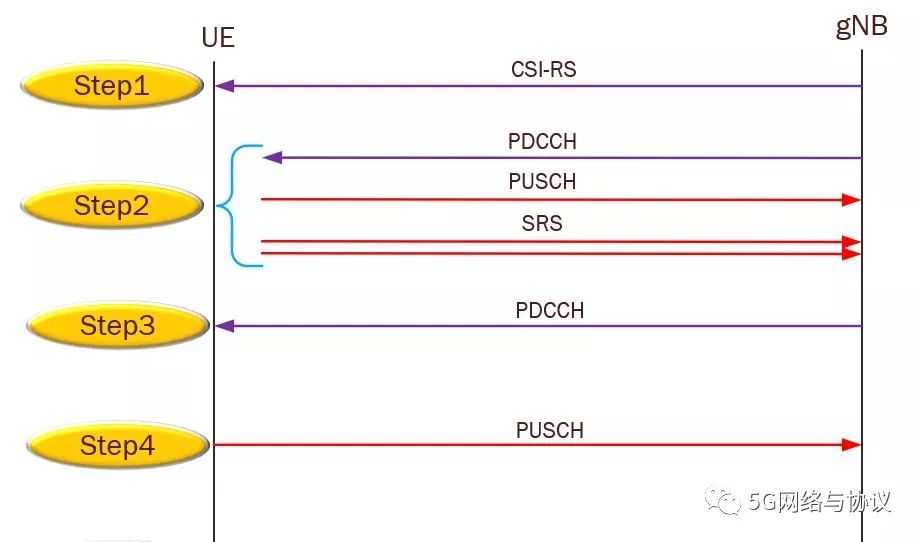

然后是基于非码本的传输：

Step1：首先UE接收CSI-RS资源

Step2：gNB使用DCI0_1发给UE来获取SRS资源(使用字段SRS request)，之后gNB收到SRS资源，基于CSI-RS的信息和上下行互易性进行信道估计，SRS进行预编码。

Step3：gNB发送DCI0_1来调度PUSCH资源，使用字段SRI提供SRS资源作为参考。

Step4：PUSCH数据部分及其对应的DMRS使用选定的SRS天线端口作为参考。

新春愉快！
