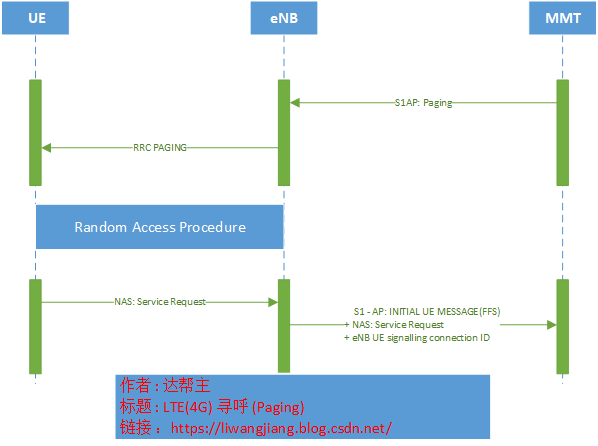

寻呼流程图

流程：

寻呼Log

寻呼流程图

流程：

寻呼的流程是由核心网触发的，也就是MME。那么核心网什么时候触发寻呼呢？核心网侧收到数据包，核心网需要找到UE，让UE来接收这个数据包。

当终端需要收到IP包时首先MME需要找到这个终端，连接终端，找到终端就需要通过Paging来寻找。

核心网寻呼下发流程
首先MME会发起一个S1AP接口协议下发一个Paging，通过核心网传送给基站，基站会通过空中接口来下发给UE。

在空中接口中，Paging是如何下发的呢？
在物理层会经过两个步骤来下发，
步骤1：基站会在PDCCH信道中下发一个寻呼的指示RRNTI
步骤2：基站会在PDSCH信道中来下发这个寻呼消息的内容，这些内容就在信令Log中可以看到包含PagingRecord里面,PagingRecord会包含寻呼的内容，包括寻呼谁，也就是UE的ID。

如果UE解析PagingRecord里面的UE ID是我们自己的ID，那么UE会回复一个Paging的响应。UE在回Paging响应之前会触发一个随机接入(流程图可见)，UE想要和基站传输消息，那么UE会建立一个RRC消息通道，在RRC建立过程中，RRC会携带一个NSA消息（流程图可见）基站收到NSA消息是不会处理，直接发送给MME去处理，这里做了一个透传。可以看之前的文章，有简绍过RRC建立的过程包括SRB建立过程等等...

寻呼Log

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Paging
Type PCCH
Direction Downlink
Computer Timestamp 165004.311
UE Timestamp 6380 (ms)
EarfcnPci 38950
PCCH-Message //对应的逻辑信道PCCH
message
c1
paging
pagingRecordList
PagingRecord
//寻呼的是谁
ue-Identity
//寻呼的终端
s-TMSI
mmec 0x0A
m-TMSI 0x001EE93
cn-Domain (0) ps
