硅麦驱动开发及调试（pdm＞＞I2S＞＞pcm）

pdm 协议

PDM接口只有两根信号线：
PDM_CLK 时钟信号。
PDM_DATA 数据信号。

I2S协议

数据发送规格
I2S在BCLK的下降沿发送数据（发送），在上升沿进行数据采样（接收）。每次是先发送最高位，最后发送最低位。MSB在WS变化的下一个时钟周期有效。因此，最高位拥有固定的位置，而最低位的位置则是依赖于数据的有效位数。也就使得接收端与发送端的有效位数可以不同。如果接收端能处理的有效位数少于发送端，可以放弃数据帧中多余的低位数据；如果接收端能处理的有效位数多于发送端，可以自行补足剩余的位(常补足为零)。
I2S发送数据：发送是在每个时钟周期的下降沿发送数据，这样在WS沿变化开始后的第二个下降沿发送数据的最高位。接着在每个下降沿依次发送数据，直到发送完最低位。
I2S接收数据：在每个时钟周期的上升沿接收数据，在WS沿变化开始后的第二个上升沿接收数据的最高位。接着在每个位时钟上升沿依次接收数据，直到接收完最低位。

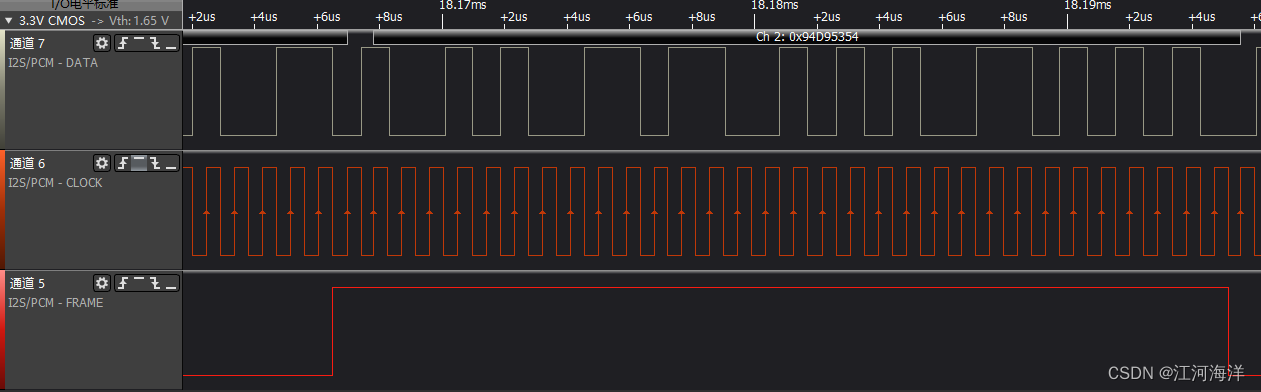

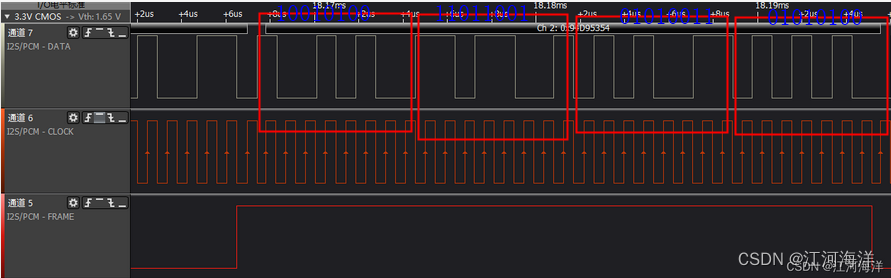

比如如下的一个ws高电平内，在每个clock上升沿采集数据，可以读到ws为高时data电平为10010100 11011001 01010011 01010100
对应data数据为0x94 D9 53 54

![在这里插入图片描述](https://img-blog.csdnimg.cn/5a01cd6b01e2451d99b4825b797af533.png

驱动配置

1. pdm data输出接 I2S data数据输入线，pdm clk由I2S clk提供，所用规格需clk在1M-3.5M之间，故设定clk=1.024M.
2. 配置I2S clk时钟树（配置I2S 时钟控制寄存器）查看时钟树方法，cat /sys/kernel/debug/clk/clk_summary
3. 使能I2S clk时钟；
4. 配置I2S 接受寄存器的采样深度为32bits
5. 配置和I2S关联的dma

pdm data 转 pcm data

采用抽取滤波器将pdm 的频谱数据转为pcm的模拟数据

sample

（待写。。。）
