概述
1. 概述

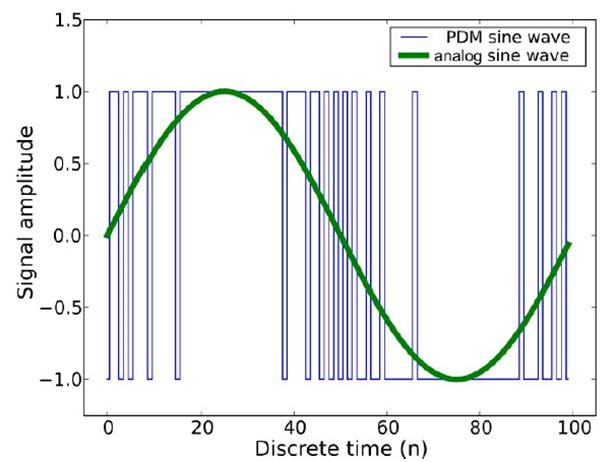

PDM = Pulse Density Modulation是一种用数字信号表示模拟信号的调制方法。
PDM则使用远高于PCM采样率的时钟采样调制模拟分量,只有1位输出,要么为0,要么为1。因此通过PDM方式表示的数字音频也被称为Oversampled 1-bit Audio。相比PDM一连串的0和1,PCM的量化结果更为直观简单。
以PDM方式作为模数转换的接收端,需要用到抽取滤波器(Decimation Filter),将密密麻麻的0和1代表的密度分量转换为幅值分量,而PCM方式得到的已经是幅值分量了。

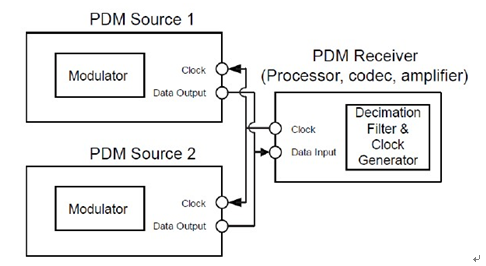

2. 硬件结构
PDM方式的逻辑相对复杂,但只需要两根线,时钟和数据。
主设备(此例中作为接收设备)为两个从设备提供时钟,分别在时钟的上升沿(左声道)和下降沿(右声道)触发选择Source 1/2作为数据输入。

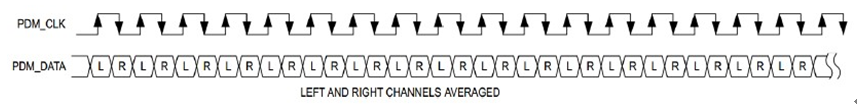

3. 时序图
它在PDM_CLK的上升沿采样左声道数据,在PDM_CLK下降沿采样右声道数据,具体如下所示:
