Matlab图例legend换行

legend

• 可实现图例名，图例所在位置'Location'（‘best’,'east','north','northeast','eastoutside'……）
• 图例排序方式'Orientation'（水平排'horizontal'，垂直排'vertical'[默认按列排，即垂直堆叠图例项]）
• m*n个图例可按m行n列排序，'NumColumns',n,分成n列
• 图例外面的框'Box'是否显示（'on'[默认是显示]，'off'）等等（包括基础的字体，字号设置）

  ---

   legend（label1,label2,label3……labeln,'Location',lcn,'Orientation',ornt,'Box','off'，'NumColumns',n）

  ---

• 换行

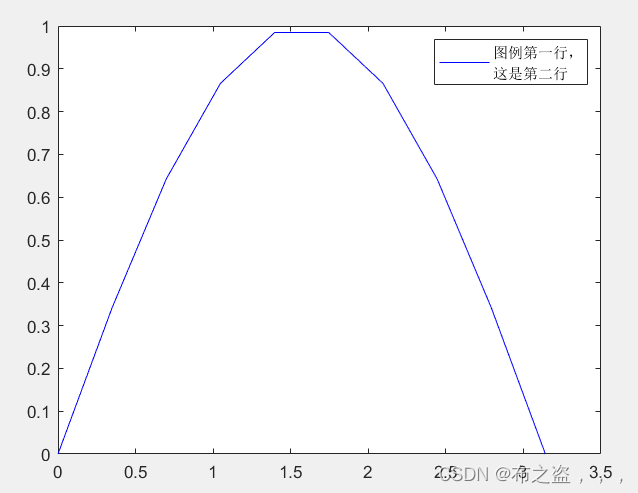

• 对于换行，使用newline，使用的时候要在newline前后都加一个空格，不然会有问题，且整体需要用[]包括，不使用newline时，直接‘图例名’即可，常用于单位换行以及图例名太长的操作，具体实现如下：

x=linspace(0,pi,10);%生成10个0到π的点
plot(x,sin(x),'b');%画出蓝色sin函数图像
legend(['图例第一行，' newline '这是第二行']);

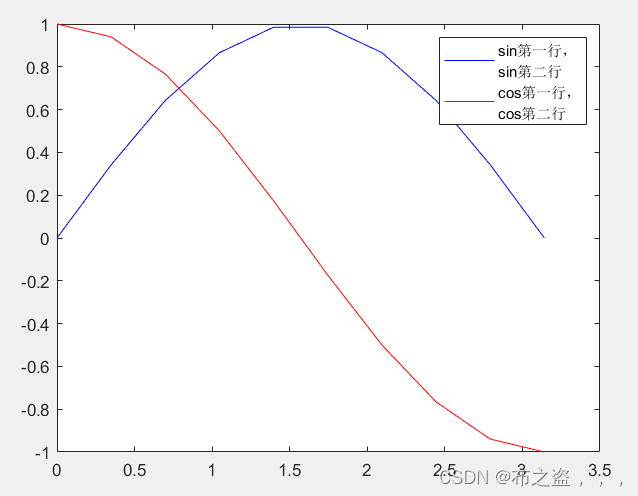

• 多个图例实现一样：

x=linspace(0,pi,10);%生成10个0到π的点
plot(x,sin(x),'b',x,cos(x),'r');%画出蓝色sin函数图像,红色cos函数图像
legend(['sin第一行，' newline 'sin第二行'],['cos第一行，' newline 'cos第二行']);

• ---

  排列
• 由前面的例子可以知道，Matlab默认垂直排'Orientation'，'vertical'，即垂直堆叠图例项，按行排'Orientation'，'horizontal'；按m*n排 ，'NumColumns','n',分成n列，实现如下：

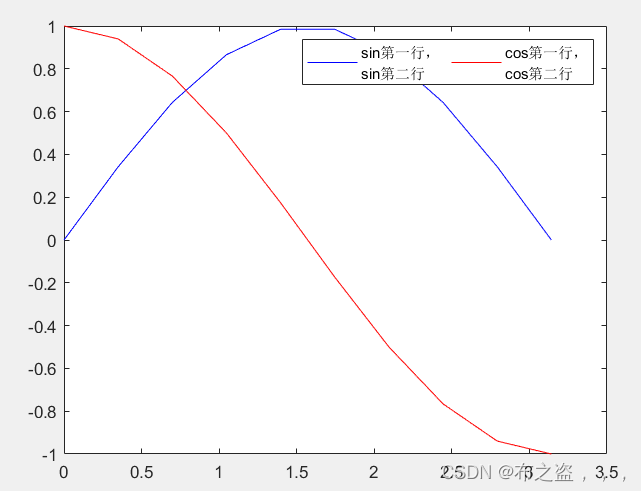

• 水平排，即水平堆叠图例项：

x=linspace(0,pi,10);%生成10个0到π的点
plot(x,sin(x),'b',x,cos(x),'r');%画出蓝色sin函数图像,红色cos函数图像
legend(['sin第一行，' newline 'sin第二行'],['cos第一行，' newline 'cos第二行'],'Orientation','horizontal');

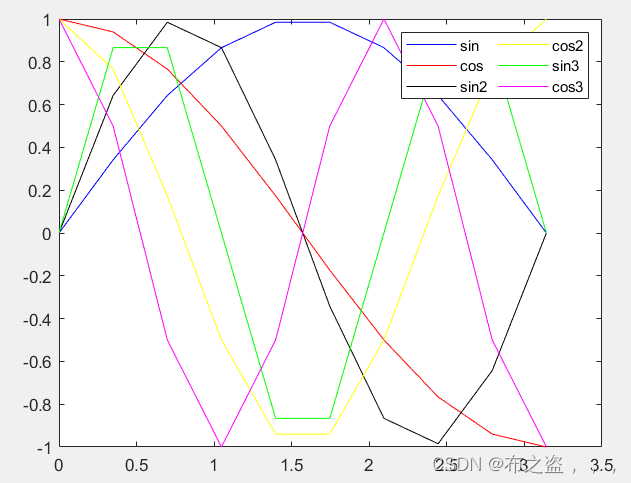

• 按m*n排，'NumColumns',n,分成n列，具体实现如下：
• 例如6个图例，分成3*2，显然如果n是1，则垂直排，n=6，则水平排。

x=linspace(0,pi,10);%生成10个0到π的点
plot(x,sin(x),'b',x,cos(x),'r',x,sin(2*x),'k',x,cos(2*x),'y',x,sin(3*x),'g',x,cos(3*x),'m');
legend('sin','cos','sin2','cos2','sin3','cos3','NumColumns',2);

• ---

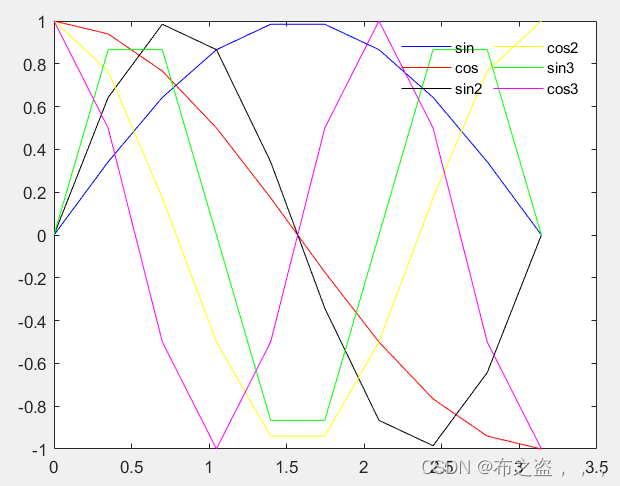

   图例框，默认开启，关闭'Box'，‘off’

x=linspace(0,pi,10);%生成10个0到π的点
plot(x,sin(x),'b',x,cos(x),'r',x,sin(2*x),'k',x,cos(2*x),'y',x,sin(3*x),'g',x,cos(3*x),'m');
legend('sin','cos','sin2','cos2','sin3','cos3','NumColumns',2,'Box','off');
