MATLAB BPSK通信系统调制解调仿真原理及代码(一)

一、高斯信道BPSK的仿真

PSK信号是利用载波的相位变化来传递信息，而振幅和频率保持不变。在BPSK中，通常用初始相位0和π分别表示二进制“1”和“0”。其波形可用下式来表示。

 其中，dk是输入数据。

图b说明了一种 BPSK 信号产生方法。 如图b所示，BPSK波的波形是通过数字信号数据和载波之间的乘法产生的。 然而，对于频率带宽的限制， 我们必须用足够的脉冲整形滤波器来控制形状。因此，在BPSK信号的产生过程中，首先将数字数据输入脉冲整形滤波电路。然后，将脉冲形状信号通过 D/A 变换器转换为模拟信号， 通过载波信号波乘以达到RF频率，并最终传输到空气中。

在空气中，信号会受到噪声干扰，本文中使用了高斯噪声和瑞丽衰落两种方式来仿真。

在接收端，接收波通过带通滤波器(BPF)，其中杂散波被消除。然后，通过将接收到的无线电信号乘以射频载波频率信号，将接收到的信号向下转换到基带。然后，用A/D 转换器将信号转换为数字采样数据，并通过DSPH恢复传输数字数据。 在DSPH中，对采样数据进行滤波，以消除脉冲整形滤波电路中的符号干扰。最后，从滤波后的数字样本信号中选择一个同步点。 如果信号电平在点处大于0，则可以得到接收到的数字数据1；否则，接收到的数据变为0。

 BPSK仿真的理论值公式如下：

  二.仿真结果如下：

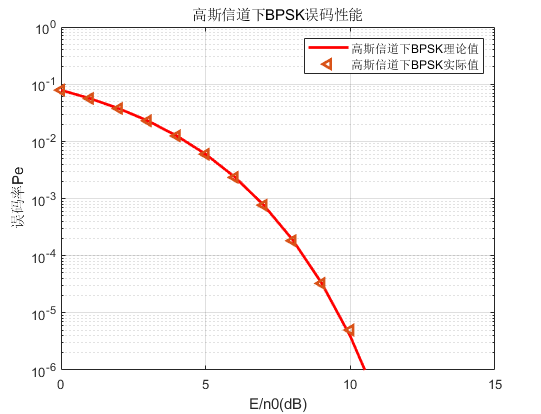

其中，线条代表理论值（公式如上），∆代表此次仿真的结果：

三、仿真源码代码及解释

滤波器初始化设置

irfn=21;     % 抽头数
alfs=0.5;    % 滚将系数
[xh] = hrollfcoef(irfn,IPOINT,sr,alfs,1);   %发射端滤波器系数
[xh2] = hrollfcoef(irfn,IPOINT,sr,alfs,0);  %接收端滤波器系数

产生待传送信号数据（0，1）

data=rand(1,nd)>0.5;

BPSK调制，并经过滤波器

data1=data.*2-1;%将01转为1，-1
[data2] = oversamp( data1, nd , IPOINT) ;
data3 = conv(data2,xh);

信号噪声功率计算

spow=sum(data3.*data3)/nd;   %噪声功率
attn=0.5*spow*sr/br*10.^(-EbN0_db(ii)/10);
attn=sqrt(attn);             %转化为电压

加噪声

inoise=randn(1,length(data3)).*attn;  % randn: built in function
data4=data3+inoise;

通过接收滤波器并解调

data5=conv(data4,xh2);  % conv: built in function
sampl=irfn*IPOINT+1;
data6 = data5(sampl:8:8*nd+sampl-1);
demodata=data6 > 0;

计算误码个数

noe2=sum(abs(data-demodata));
nod2=length(data);
noe=noe+noe2;
nod=nod+nod2;

计算仿真误码率

ber(ii)= noe/nod
ber_theory(ii)=erfc(sqrt(EbN0(ii)))/2;
f_ber(ii)= f_noe/f_nod

计算误码率理论值

f_ber_theory(ii)=(1-(1/sqrt(1+1/EbN0(ii))))/2;

绘图函数

semilogy(EbN0_db,ber_theory,'r-','LineWidth',2);hold on;
semilogy(EbN0_db,ber,'<','LineWidth',2);hold on;
