概述

最近在做有关矿井智能信息处理的通信仿真，在学习过程中遇到了一些问题以及自己的思考，并且将学习到的一些仿真知识记录一下，当作自己的学习笔记，也希望可以和大家交流学习。

关于BPSK和QPSK最开始接触还是在本科阶段通信原理的课本上，作为数字调制的内容进行学习，但是当时的学习很浅显，只是老师理论的讲解一下，没有仿真实践，因此理解也不深刻，直到最近开始做仿真的时候才发现，自己的学习还是十分欠缺，所以说把理论知识应用在实际工作中还是有一定的距离，需要我们多加练习。好了，废话不多说，我们接下来看一下BPSK和QPSK的具体内容。

首先介绍一下MATLAB中能够实现BPSK调制的两种方式：pskmod（x，M，ini_phase），comm.BPSKModulator(name,value) 这两种方式都可以实现对原始信息比特的数字调制。

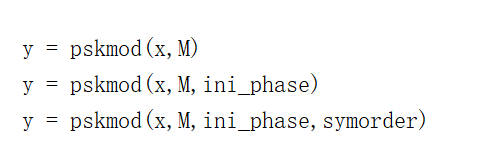

针对pskmod（）函数的调用，MATLAB中的解释是对输入的信号X做M阶的相移键控调制。具体的信息可以查看帮助文档，（help + 你要查找的函数名）讲解的十分全面。

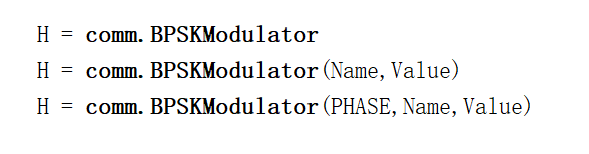

另一种实现方式是，调用MATLAB中的通信工具箱，创建一个BPSK调制项目，说项目可能有点不接地气，我的理解就是创建一个BPSK调制器，相当于c++中声明一个函数一样，因为函数内部的实现方式已经被写好封装在通信工具箱中，我们在用的时候只需要声明一下就行了。相应的也会有一个BPSK解调器，调用的方式一样。

接下来，我们做一些简单实现。

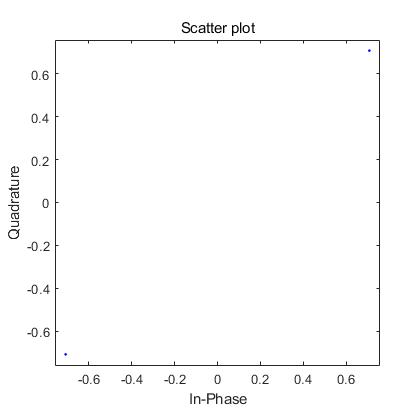

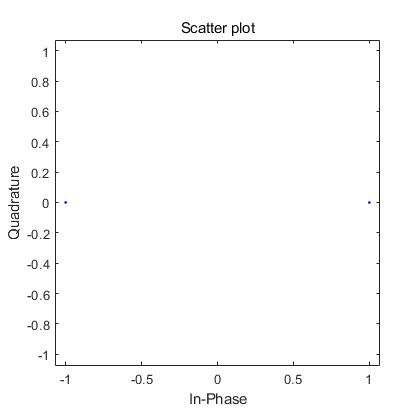

首先我们需要产生一个随机的序列,然后对序列进行BPSK和QPSK调制，并通过星座图来观察符号映射后的效果。

% 产生随机序列
data = randi([0 1],1,10000);
%  无初始相位
mod_data1 = pskmod(data,2);
%  添加pi/4的初始相位
mod_data2 =pskmod(data,2,pi/4);
scatterplot(mod_data1)
scatterplot(mod_data2)

%  调用通信工具箱的方法
bpsk_mod = comm.BPSKModulator('PhaseOffset',pi/4);
%  输入为列向量
mod_data3 = bpsk_mod(data.');
scatterplot(mod_data3)

需要注意的一点是，在利用通信工具箱这种方法时，要求输入的信号必须是列向量。

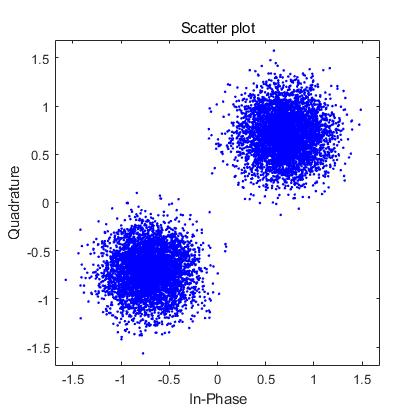

图中的星座点较小可能看不太清楚，为了便于观察，我们增加一定的噪声。

mod_data1 = awgn(mod_data1,10,'measured')

这样是不是就清楚许多，这要感谢awgn（）这个函数，说实话我是非常喜欢这个函数，在通信仿真中出现频率极高，而且简单好用，并且从2014版本（我是2016年大一的时候第一次接触MATLAB）到现在的2019版本这个函数都没有被改动，可见其受欢迎程度，但是这个函数背后的知识点还是挺多的，尤其涉及到信噪比的相互转换，以及不同情况下信噪比的选取需要好好理解，这个后续再说。

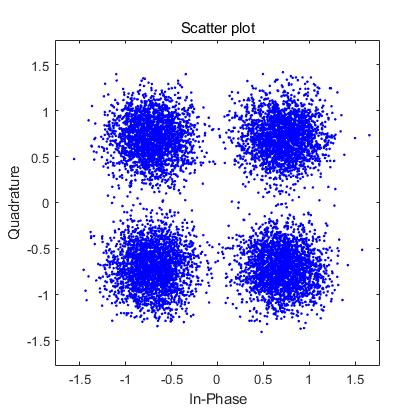

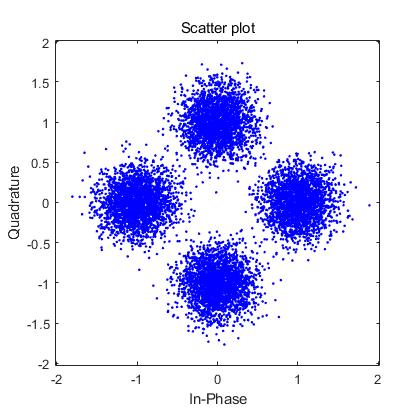

同样的QPSK调制与BPSK调制大同小异，只是细节的区别。

其中对于pskmod的方式要求是输入的信号为[0 M-1]的序列，但是通常情况下，我们在做仿真是产生的都是[0 1]序列，这便给仿真造成了麻烦，但是利用通信工具箱的方式就可以很好的避免。

其中BitInput这个参数的选择就成功解决了这个麻烦。接下来我们看代码实现。

data = randi([0 3],1,10000);
mod_data1 = pskmod(data,4);
mod_data2 = pskmod(data,4,pi/4);
mod_data1 = awgn(mod_data1,10,'measured');
mod_data2 = awgn(mod_data2,10,'measured');
scatterplot(mod_data1)
scatterplot(mod_data2)

qpsk_mod = comm.QPSKModulator('PhaseOffset',pi/4,'BitInput',true);
data1 = randi([0 1],1,10000);
mod_data3 = qpsk_mod(data1.');
mod_data3 = awgn(mod_data3,10,'measured');
scatterplot(mod_data3)
