【单片机】脉冲计数(定时/计数器实验)

  • 一、操作目的
  • 二、操作内容
  • 三、程序框图
  • 四、程序接线图
  • 五、程序清单
  • 六、代码详解

一、操作目的

  • 熟悉单片机内部定时/计数器功能,掌握初始化编程方法。

二、操作内容

  • 把定时器0外部输入的脉冲进行计数,并送显示器显示。

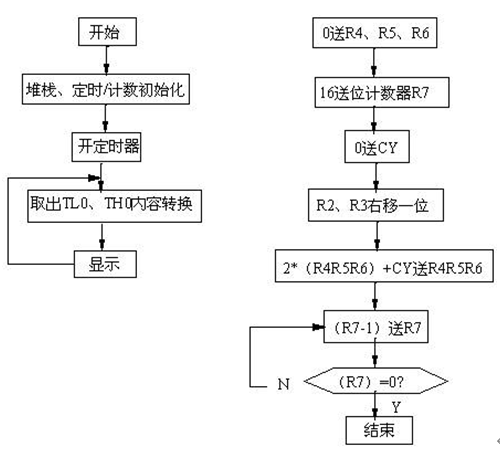

三、程序框图

在这里插入图片描述

四、程序接线图

在这里插入图片描述

五、程序清单

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
ORG 0000H LJMP SE15 ORG 06E0H SE15: MOV SP,#53H MOV P2,#0FFH MOV A,#81H MOV DPTR,#0FF23H MOVX @DPTR,A MOV TMOD,#05H MOV TH0,#00H ;定时计数器初始化 MOV TL0,#00H ;开计数器 SETB TR0 LO29: MOV R2,TH0 MOV R3,TL0 ;取出TH0,TL0内容 LCALL ZOY0 MOV R0,#79H ;二转十进制 MOV A,R6 LCALL PTDS MOV A,R5 LCALL PTDS MOV A,R4 LCALL PTDS ;送显示缓冲区 LCALL SSEE ;显示 SJMP LO29 ;循环计数 ZOY0: CLR A MOV R4,A MOV R5,A MOV R6,A ;0送R4 R5 R6 MOV R7,#10H LO30: CLR C ;R2 R3左移,移出的 MOV A,R3 ;最高位送CY RLC A MOV R3,A MOV A,R2 RLC A MOV R2,A MOV A,R6 ADDC A,R6 ;(R4 R5 R6)*2送R4 R5 R6 DA A ;十进制调整 MOV R6,A MOV A,R5 ADDC A,R5 DA A MOV R5,A MOV A,R4 ADDC A,R4 DA A MOV R4,A DJNZ R7,LO30 ;循环16次 RET PTDS: MOV R1,A ;拆送显示缓冲区 ACALL PTDS1 MOV A,R1 SWAP A PTDS1: ANL A,#0FH MOV @R0,A INC R0 RET SSEE: SETB RS1 ;换工作区 MOV R5,#05H SSE2: MOV 30H,#20H MOV 31H,#7EH MOV R7,#06H SSE1: MOV R1,#20H MOV A,30H CPL A MOVX @R1,A ;字位送入 MOV R0,31H MOV A,@R0 MOV DPTR,#DDFF MOVC A,@A+DPTR ;取字形代码 MOV R1,#21H MOVX @R1,A ;字形送入 MOV A,30H ;右移 RR A MOV 30H,A DEC 31H MOV A,#0FFH MOVX @R1,A ;关显示 DJNZ R7,SSE1 ;6位显示完了吗? DJNZ R5,SSE2 ;5次显示完了吗? CLR RS1 RET DDFF: DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H DB 88H,83H,0C6H,0A1H,86H,8EH,0FFH,0CH,89H,0DEH END

六、代码详解

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
#include <reg51.h> #include <absacc.h> #define uchar unsigned char #define com8255 XBYTE[0xff23] //宏定义口地址 #define pa8255 XBYTE[0xff20] #define pb8255 XBYTE[0xff21] //unsigned char code mon51[3] _at_ 0x3b;//保留0X3B开始三个程序空间作全速中断用 uchar code table[10] = { 0xC0, 0xF9, 0xA4, 0xB0, 0x99, 0x92, 0x82, 0xF8, 0x80, 0x90 }; uchar code wei[] = { 0x20, 0x10, 0x08, 0x04, 0x02, 0x01 }; unsigned int number = 0; unsigned int temp = 0; void delay(unsigned int i) { unsigned int j, k; for (k = 0; k < i; k++) for (j = 0; j < 100; j++) ; } void main(void) { uchar m = 0; com8255 = 0x80; //控制口赋值 pa8255 = 0x00; //PA初始化 pb8255 = 0x00; //PB口初始化 //设置16位,并且设置T0为计数器,T1为定时器 参考P114图7.3 TMOD = 0x15; // 设置计数器 // 计数器置零 TH0 = 0x00; TL0 = 0x00; // 设置定时器T1 // 根据公式计算得出,设置时间为50ms 参考P113推导公式 TH1 = 0x3c; TL1 = 0xb0; //设置中断 //中断总体允许控制位 EA = 1; //计数器T0的溢出中断允许控制位 参考P151 ET0 = 0; //TR0是计数器T0的启动位,1代表计数器T0开始计数 TR0 = 1; //定时器T1的溢出中断允许控制位 参考P151 ET1 = 1; //TR1是定时器T1的启动位,1代表定时器T1开始计数 TR1 = 1; delay(2); //通过计数在数码管显示相应的数字 while (1) { pb8255 = table[(number / 1) % 10]; pa8255 = ~wei[5]; pb8255 = table[(number / 10) % 10]; pa8255 = ~wei[4]; pb8255 = table[(number / 100) % 10]; pa8255 = ~wei[3]; pb8255 = table[(number / 1000) % 10]; pa8255 = ~wei[2]; pb8255 = table[(number / 10000) % 10]; pa8255 = ~wei[1]; pb8255 = table[(number / 100000) % 10]; pa8255 = ~wei[0]; } } void Dealy(void) interrupt 3 using 0 { //重置时间为50ms TH1 = 0x3c; TL1 = 0xb0; //将计数器中的高8位传送到temp变量中 temp = TH0; //将高八位转换成十进制 temp = temp * 256; //将计数器中的低8位传送到number变量中 number = TL0; //将低8位与高八位相加,得出现在的记的数 number = number + temp; //将计数器清零 TH0 = 0x00; TL0 = 0x00; //计数器T0的溢出中断标志位,当T0从初值开始加一计数到产生溢出时,由硬件使TF0置1,直到CPU响应中断由硬件复位 TF0 = 0; }
